小型二冲程压燃式动力装置结构设计

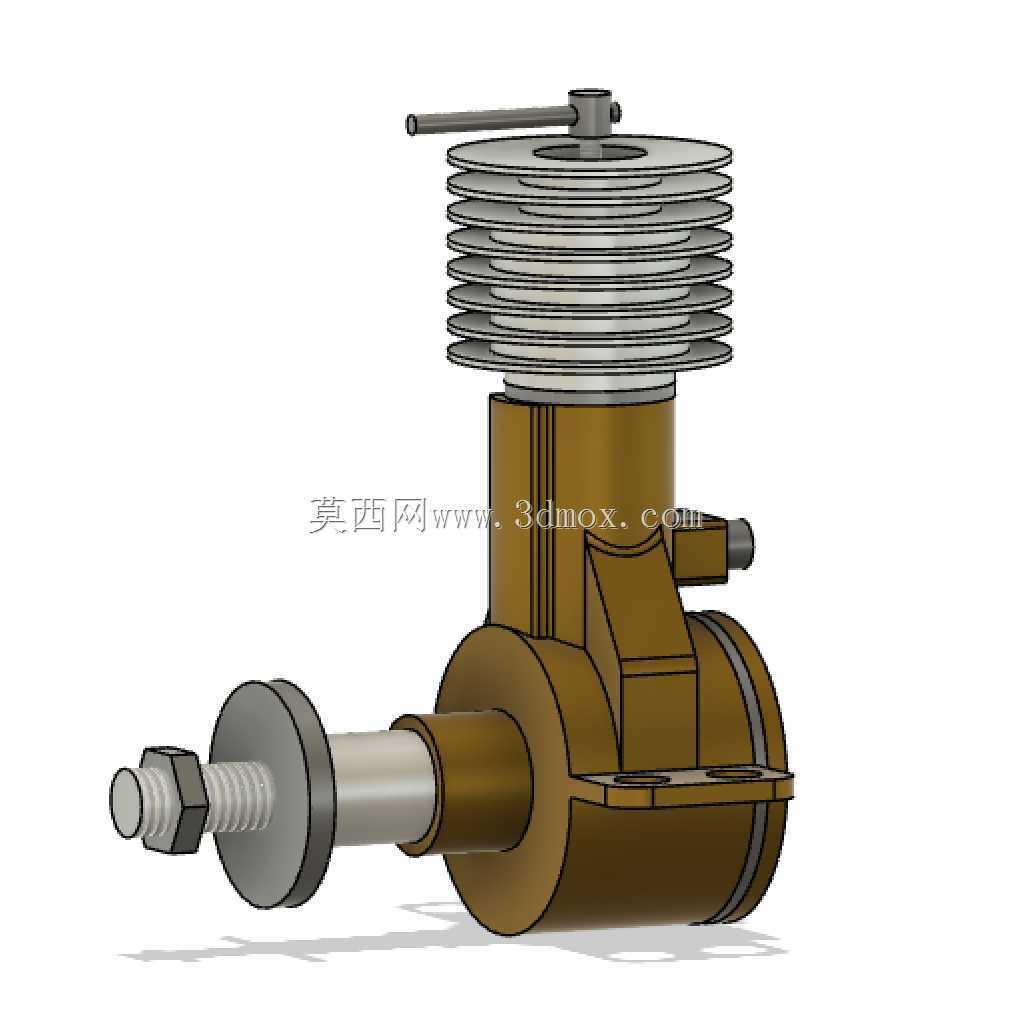

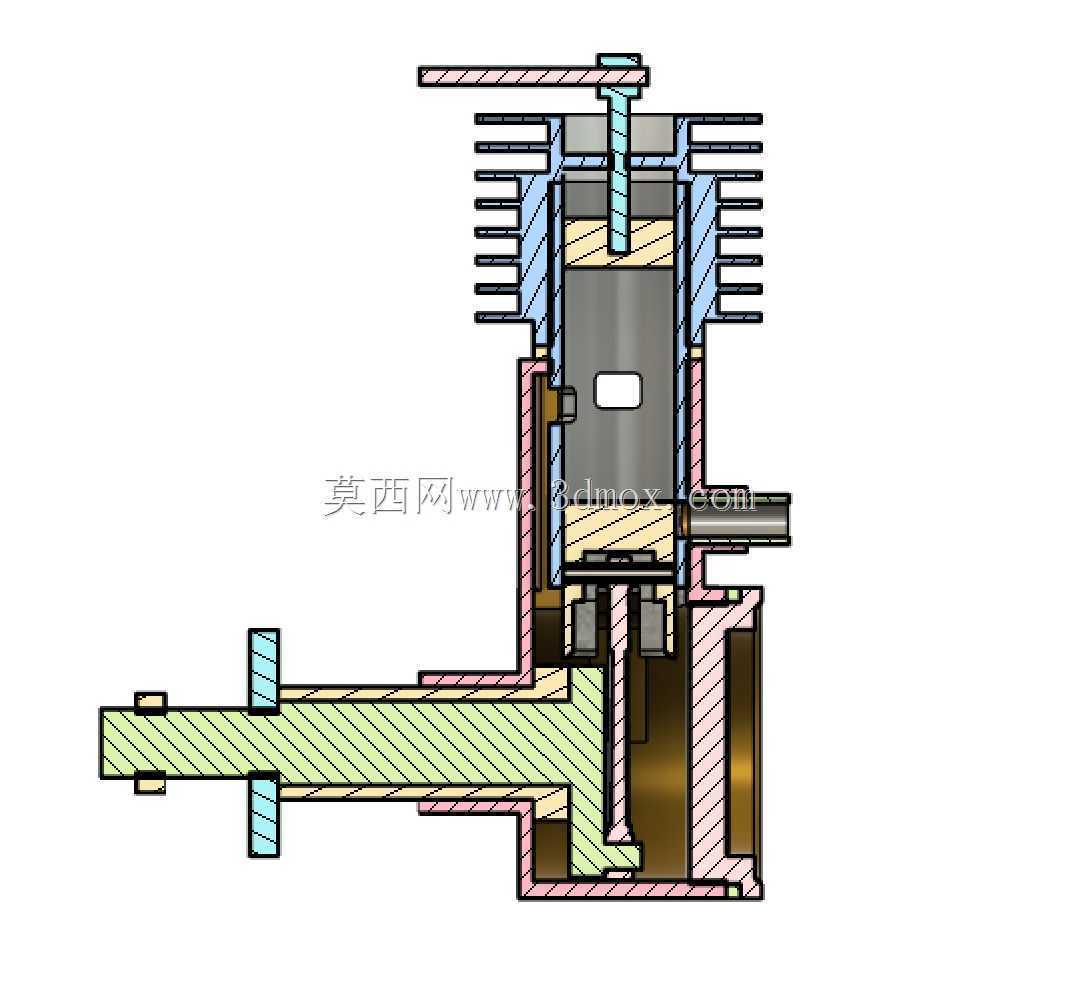

　　这款小型压燃式二冲程动力装置，核心面向微小型航模、小型教学实验台架、微型便携动力设备场景设计，这类场景对动力单元的自重、输出功率密度、结构紧凑度有着极高要求，常规大排量动力单元无法适配狭小安装空间与轻量化负载需求。从结构设计逻辑来看，整体采用单缸卧式输出布局，气缸部分集成散热鳍片结构，鳍片沿气缸轴向等距排布，无需额外附加水冷循环管路即可满足高转速工况下的散热需求，大幅简化外围配套结构，降低整体自重。曲柄连杆机构作为核心动力转换单元，将活塞的往复直线运动转换为曲轴的旋转运动，曲轴输出端直接延伸出机匣外部，输出轴段预留标准紧固螺纹与定位轴肩，可直接连接螺旋桨、小型传动带轮或者实验台扭矩传感器，无需额外设计转接法兰，

　　适配多类终端负载的安装需求。气缸上部集成进排气与压燃点火相关结构，机匣部分作为整个动力单元的安装基体，下部设置平整安装基准面，可通过螺栓直接固定在设备安装架上，安装孔位间距适配微型航模机身、小型实验台架的通用安装孔距标准，无需额外加工转接板即可完成装配。设计过程中充分考虑二冲程动力的工作特性，扫气通道与气缸内壁一体加工成型，减少额外密封件的使用，降低长期运行下的漏气风险，活塞与气缸壁的配合间隙经过反复校核，兼顾压燃工况下的密封性能与高转速运动的摩擦损耗控制。从安装边界来看，整机径向最大尺寸为气缸散热鳍片的外圆直径，轴向尺寸从曲轴输出端端面到气缸顶部调压杆端面控制在极小范围内，可嵌入直径30毫米级的狭小安装舱内，自重控制在五十克以内，

　　完全匹配微小型设备对动力单元的空间与重量限制。这类小型动力单元在实际应用中，除了航模动力场景外，还可作为微型发电机的动力源、小型流体泵的驱动单元，或者用于教学场景下的二冲程工作原理演示，结构完全还原真实压燃式二冲程设备的工作逻辑，所有运动部件的配合关系都按照实际工程需求设计，不存在简化失真的结构。气缸散热鳍片的厚度与间距经过热负荷校核，在持续高转速运行工况下，鳍片的散热面积可将气缸壁温度控制在材料允许的工作范围内，避免过热导致的部件变形或者密封失效。曲轴部分采用双支撑结构，前后轴承位同轴度严格控制，减少高转速下的径向跳动，降低运行振动与轴承磨损，输出轴的定位轴肩可保证负载安装的轴向定位精度，避免高速旋转下的负载窜动。

　　机匣与气缸的连接面采用止口定位结构，装配时可自动保证气缸与曲轴轴线的垂直度，无需额外工装找正即可满足装配精度要求，降低装配调试难度。整个动力单元的零部件数量少，大部分结构采用一体化加工设计，减少连接节点，既降低整体重量，也减少长期运行下的连接松动风险，适配高转速、高振动的工作场景。
