这款涡轮冲压组合动力装置,核心面向高速飞行器的跨域飞行需求设计,可覆盖从亚音速起飞、跨音速加速到三马赫级超音速巡航的全工况推进需求,适配高空高速侦察机、高速试验飞行器等对动力包线有严苛要求的航空装备场景。在实际工程应用中,这类动力装置需要解决不同速度区间下的进气适配、燃烧组织、热负荷管控等核心问题,设计阶段首先要明确进气道与压气机的流量匹配边界:低速工况下,气流全部进入涡轮压气机通道,依靠常规涡轮喷气循环提供推力,满足起飞、爬升阶段的大推力需求;当飞行速度超过2.5马赫后,旁通通道开启,部分气流直接进入加力燃烧室组织冲压燃烧,此时涡轮部件逐步进入风车工况,核心机不再承担主要压缩功能,推力主体由冲压循环提供,

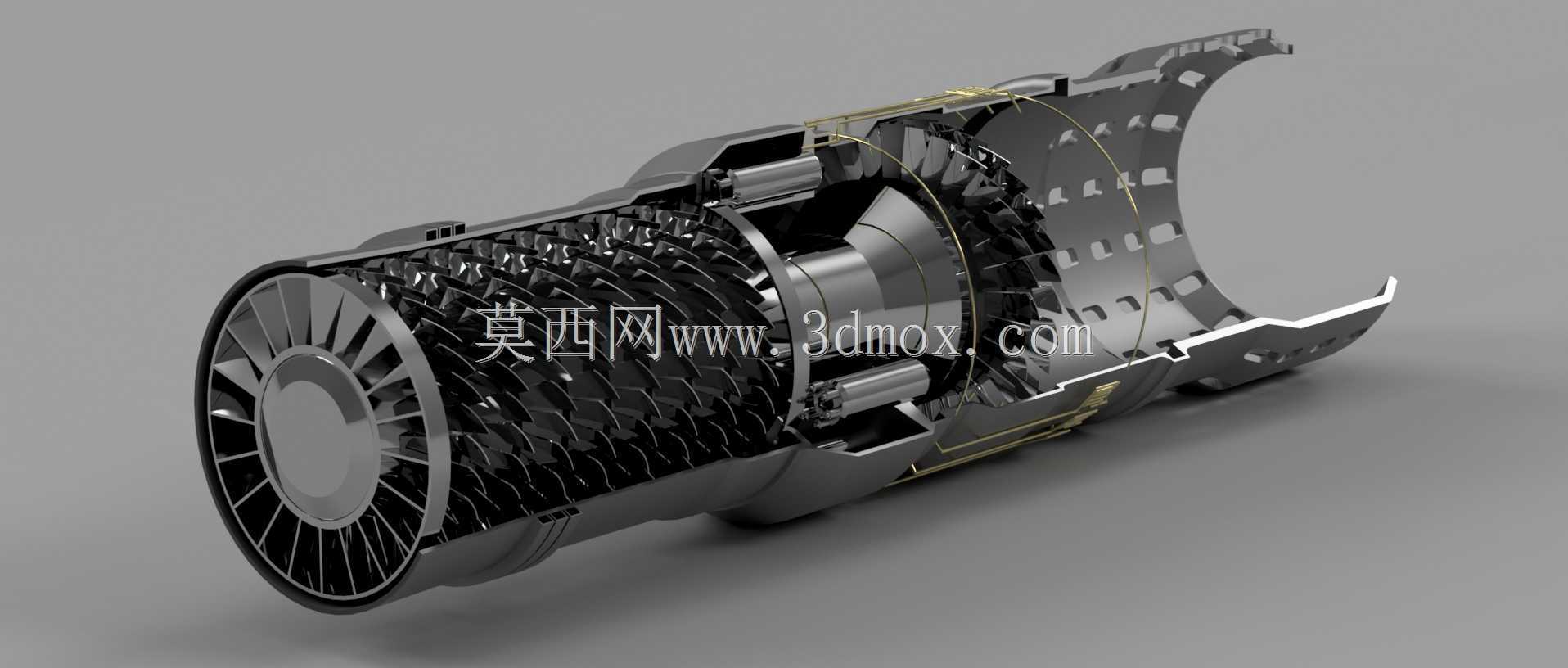

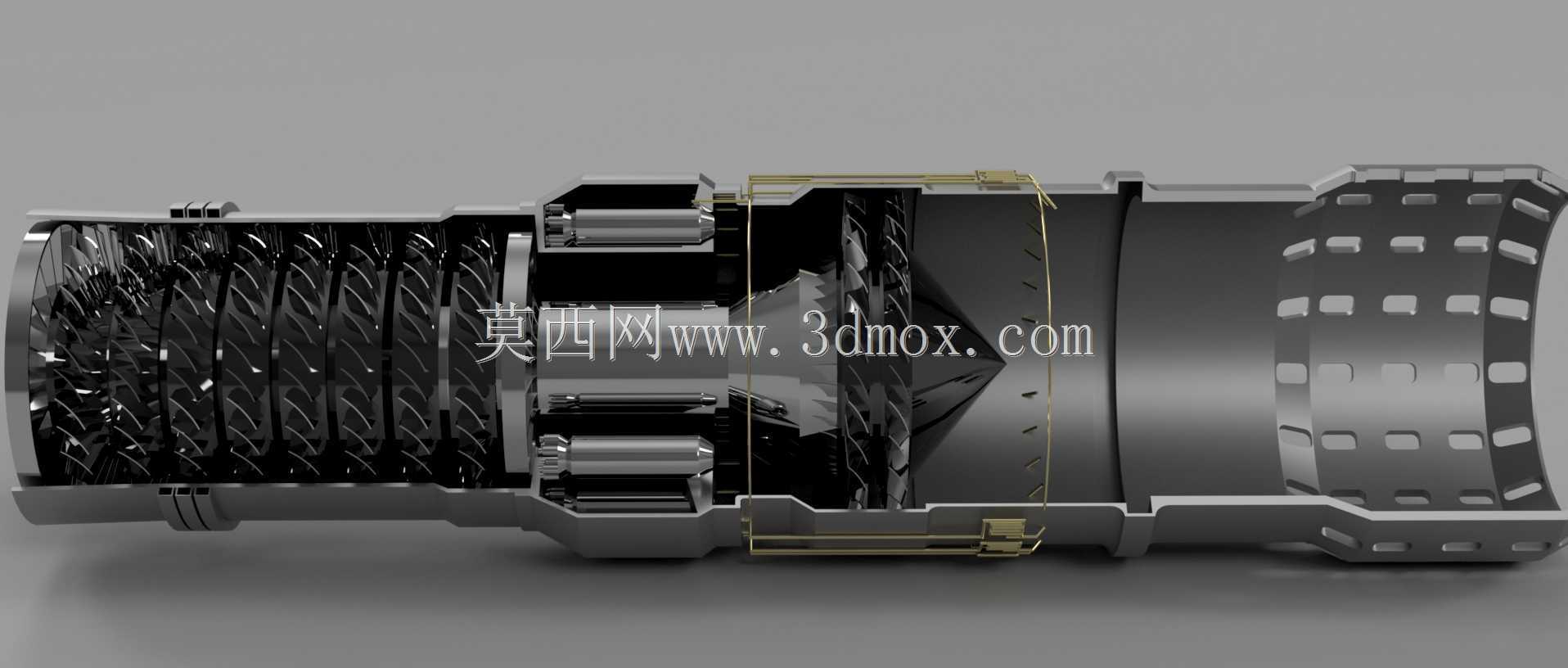

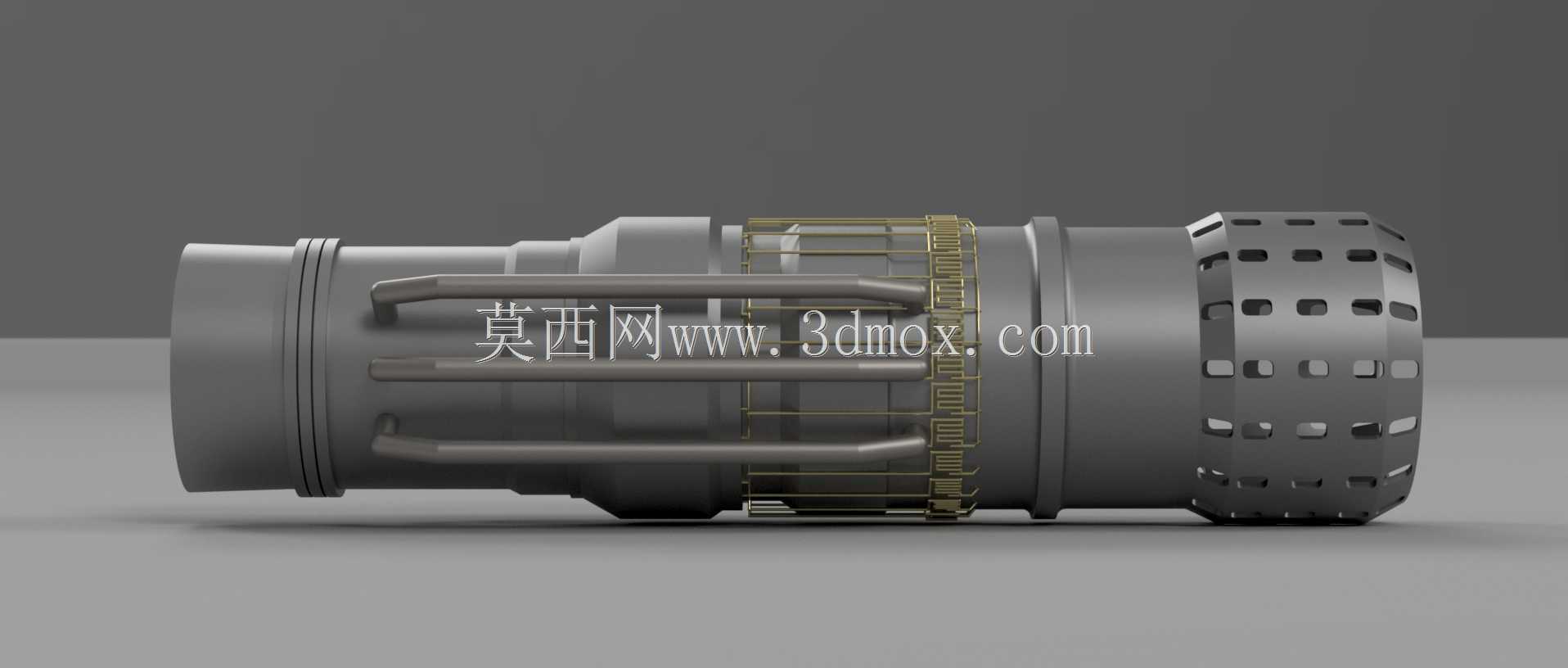

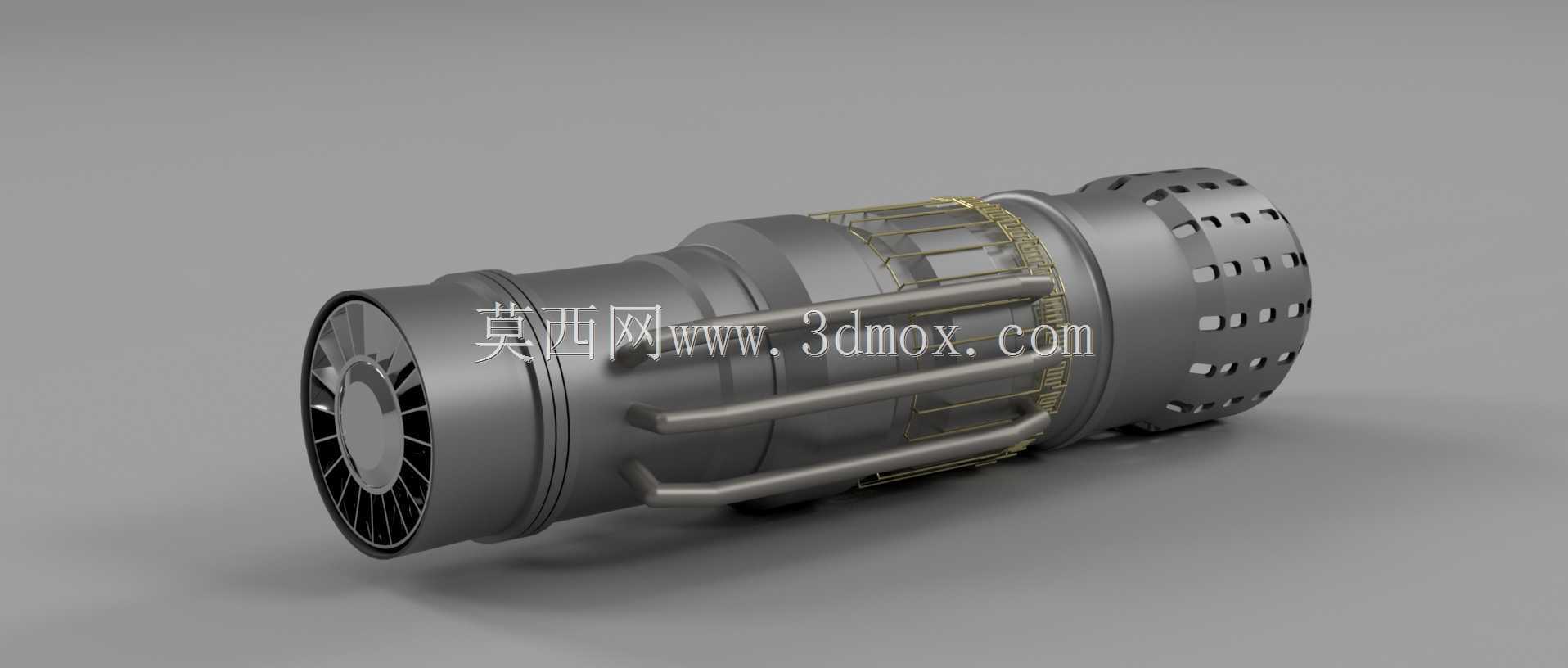

以此规避高马赫数下涡轮前温度超标的设计瓶颈。从结构设计逻辑来看,整体采用轴对称筒形布局,从前到后依次布置进气整流罩、多级轴流压气机、环形燃烧室、涡轮段、混合室、加力燃烧室与可调收敛喷管,外部的三根纵向旁通管路是核心结构特征,负责在高马赫数工况下将进气道来流直接引入加力段,管路的走向、管径经过多轮流场仿真迭代,既要保证低速工况下无多余流阻损失,也要满足高速冲压工况下的流量分配要求,同时管路与机匣的连接采用快卸卡箍结构,方便外场维护时的管路拆装与检查。机匣主体采用高温合金分段焊接结构,每段机匣的安装边都设计有定位止口与密封槽,保证高温高压工况下的腔体密封性,压气机段机匣外部设计有环形散热肋片,兼顾结构强度与散热需求;

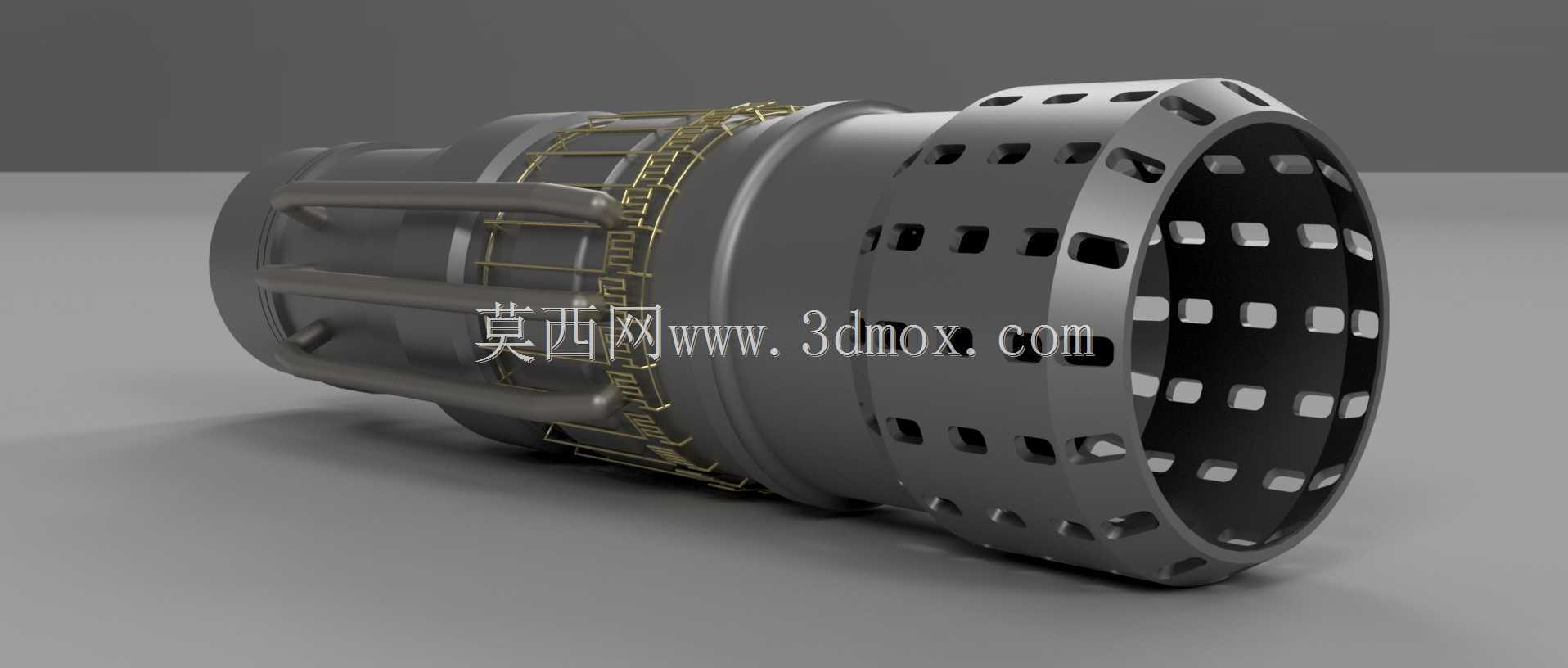

尾喷管段采用多孔式冷却结构,外壁面的阵列小孔可以引入外部冷却气流,在喷管内壁形成气膜,隔绝加力燃烧室的高温燃气,避免壁面材料长时间超温失效。安装边界方面,整体动力装置为等直径筒形主体结构,最大外径集中在压气机与燃烧室段,旁通管路突出主体机匣的尺寸控制在合理范围内,安装时可通过机匣上的前后两个主安装节、一个辅助安装节与飞行器机身承力框连接,安装节的位置经过重心配平计算,保证工作状态下的推力线与飞行器轴线重合,减少附加力矩对飞行姿态的影响。进气端的接口尺寸与可调进气道的出口尺寸匹配,预留了密封安装边与传感器安装座,可直接接入进气道的流量调节控制系统;尾喷管端预留了喷管调节作动器的安装接口,可根据飞行工况实时调整喷口面积,
匹配不同推力状态下的排气需求。在功能特性上,这款动力装置解决了纯涡轮喷气发动机高马赫数下推力不足、纯冲压发动机无法零速度启动的痛点,通过涡轮-冲压组合循环的方式实现了宽速域推进能力,内部的流道设计经过多轮CFD仿真优化,在模态转换过程中可实现推力的平稳过渡,不会出现推力陡降或骤升的问题,保证飞行器跨音速加速过程的姿态稳定。结构细节上,压气机叶片采用叶尖间隙控制设计,机匣内壁对应叶片位置涂有耐磨涂层,减少工作状态下因热膨胀带来的叶尖碰磨风险;燃烧室采用环形蒸发管供油结构,可在宽工况范围内保证燃油雾化效果,提升燃烧效率,降低高空低速工况下的熄火风险;涡轮叶片采用空心气冷结构,内部设计有复杂的冷却流道,可在极高的涡轮前温度下保证材料的结构强度,满足长时间高速巡航的工作需求。对于三维建模从业者而言,这类组合动力装置的建模难点在于旁通管路与主腔体的相贯处理、内部流道与外部结构的尺寸协调、安装接口的位置精度控制,建模过程中需要优先保证主安装节、进气接口、喷管接口的位置度公差,再逐步细化外部管路、冷却孔、安装座等细节结构,所有分段机匣的止口配合尺寸需要符合航空发动机的通用设计规范,保证模型可直接用于后续的装配仿真、气动分析等工程场景。
