雅马哈四冲程发动机气缸组件三维结构

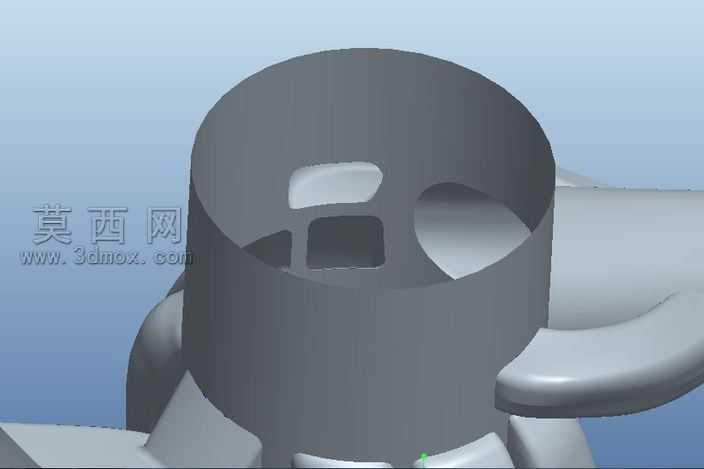

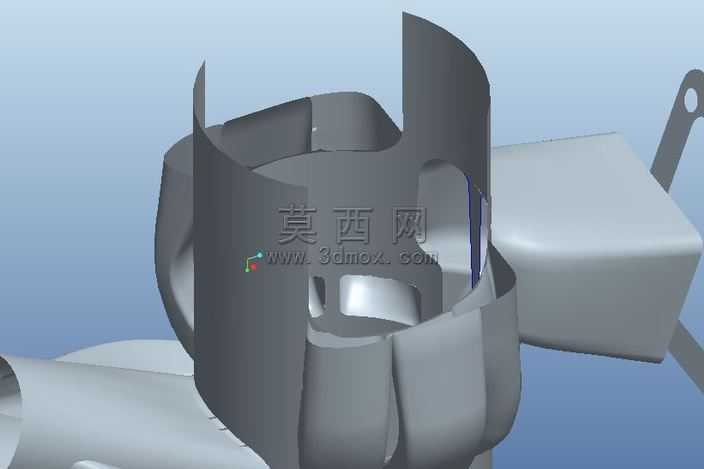

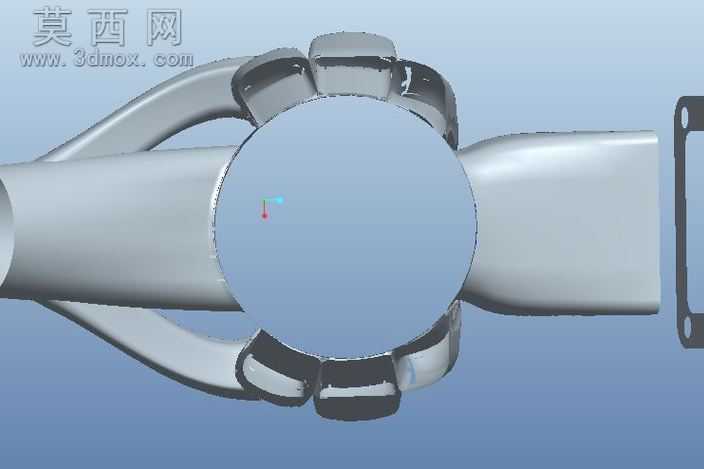

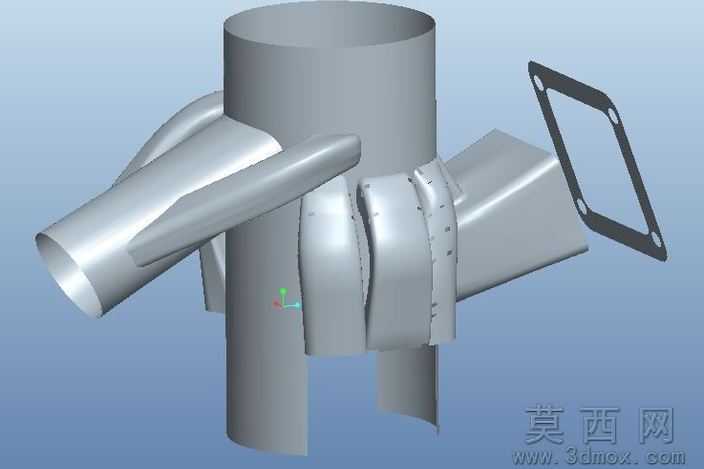

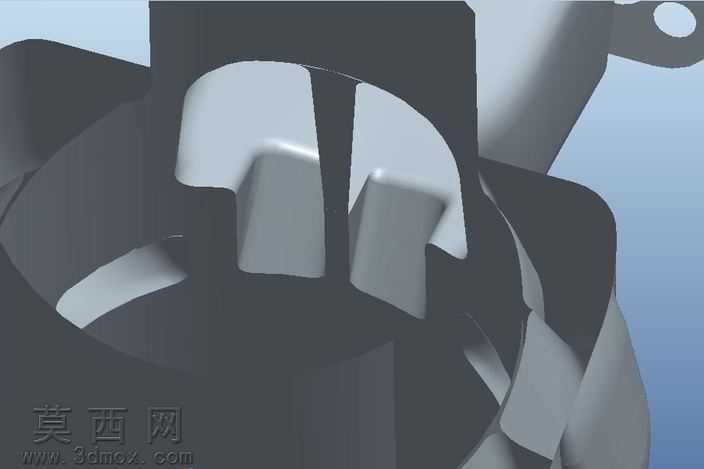

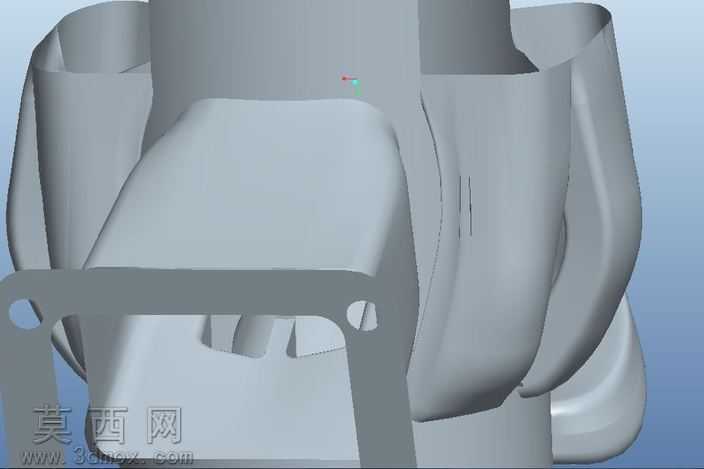

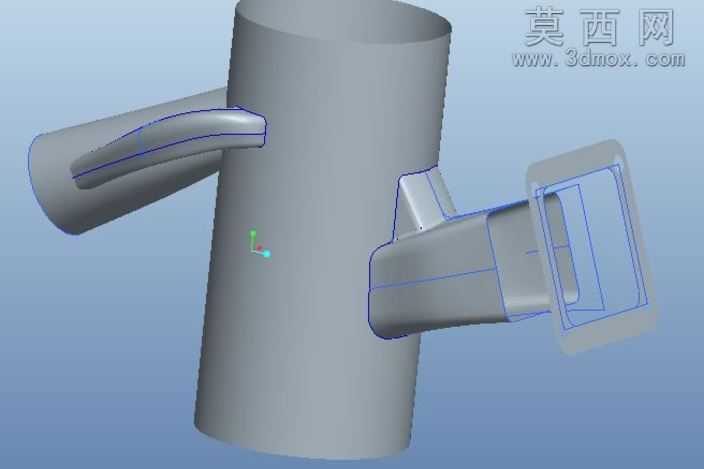

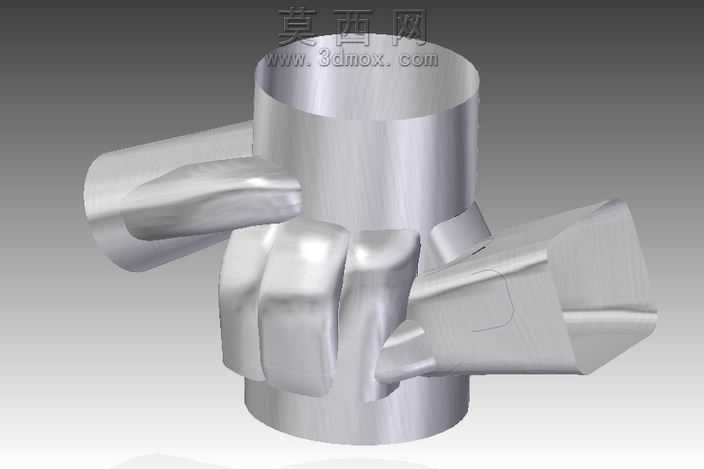

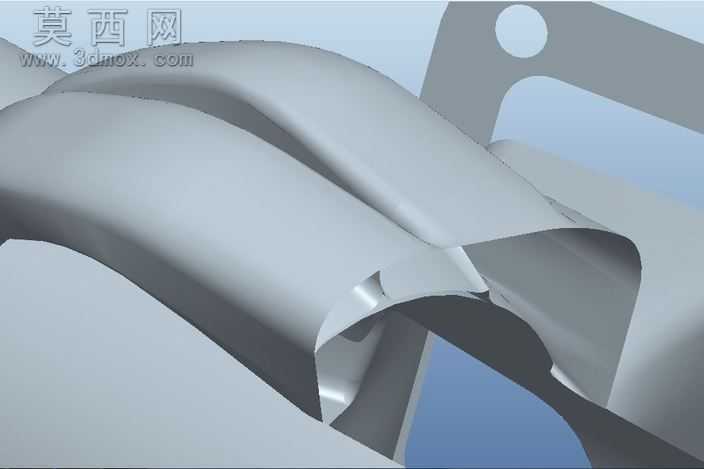

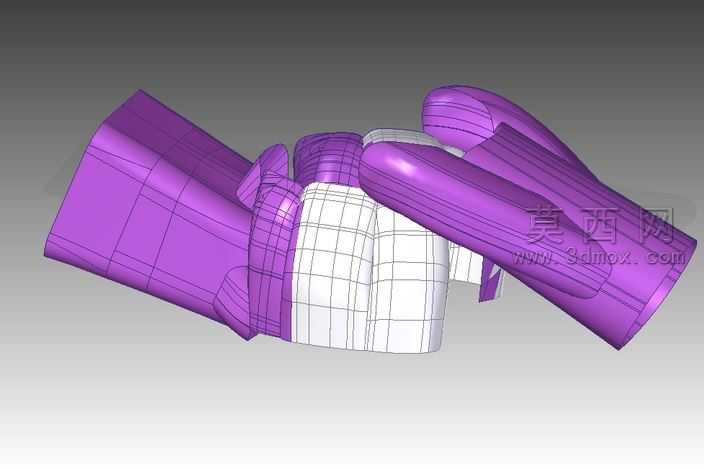

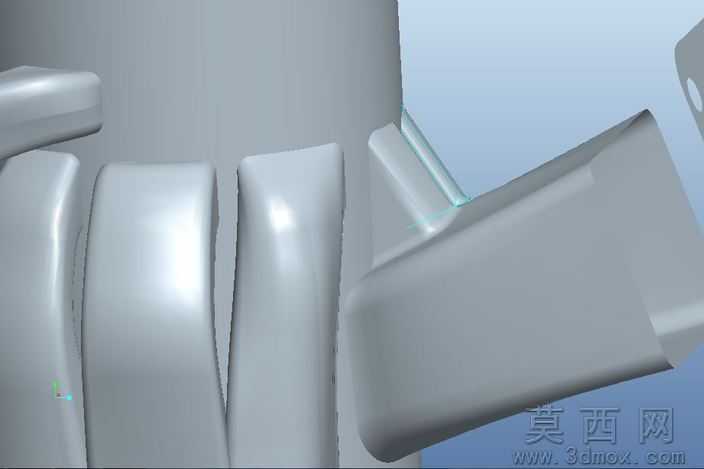

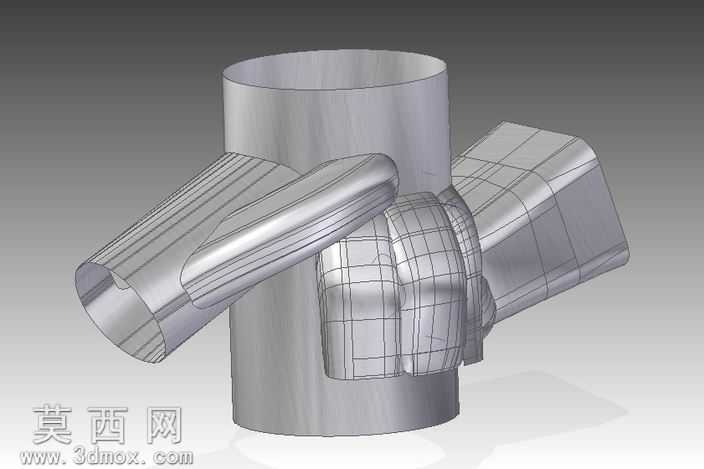

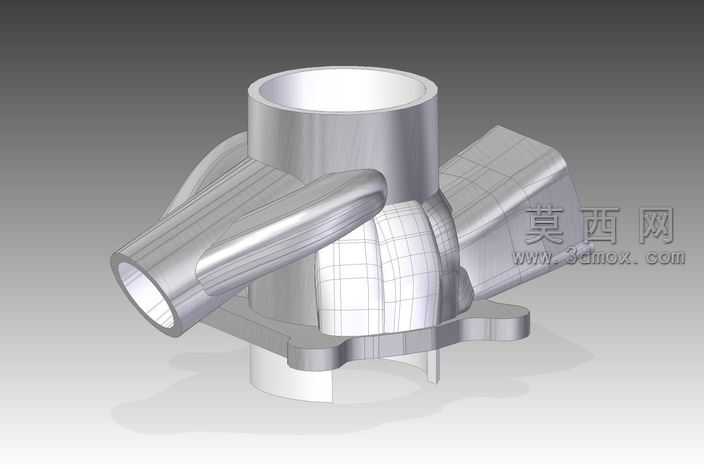

该三维模型围绕小排量四冲程内燃机的气缸组件展开设计，建模过程中严格遵循485cc排量对应的73毫米缸径、58毫米冲程核心参数，还原了气缸主体与周边配套结构的完整形态。模型主体采用金属质感的哑光银材质渲染，精准还原了铝合金铸造缸体的表面质感，缸体主筒为规则圆柱结构，表面预留了散热鳍片的安装定位结构，侧面延伸出的进排气道采用流线型曲面设计，曲面过渡顺滑无棱角，完全匹配内燃机进排气的气流导向需求，可有效降低进排气过程中的气流阻力。配套的密封垫片结构采用独立建模，垫片上的安装孔位与缸体结合面的定位点完全对齐，孔位间距、垫片轮廓尺寸均与缸体安装面精准匹配，可直观展示气缸与周边部件连接时的密封结构逻辑。建模过程中对缸体壁厚、气道壁厚做了等比例还原，各部件的装配间隙按照实际工程装配公差预留，既保证了模型展示时的装配贴合度，也能直观呈现各部件的装配关系。设计思路上优先还原气缸组件的核心功能结构，省略了非核心的外部装饰件，重点突出缸体的气道布局、安装定位结构、密封配合面的设计细节，曲面建模过程中通过曲率连续的曲面处理保证气道内壁的顺滑度，避免出现曲面褶皱、曲率突变的问题，完全符合内燃机气缸进排气道的流体设计要求。整体模型结构完整，各部件可独立拆分查看，能够清晰展示小排量四冲程发动机气缸部分的结构组成、部件配合关系，可用于内燃机结构教学、发动机改装方案验证、相关零部件设计参考等场景，材质渲染上区分了缸体主体金属材质与密封垫片的非金属材质，视觉上可快速区分不同功能的部件，提升了模型的可读性与展示效果。
