航模微型发动机专用散热片结构设计

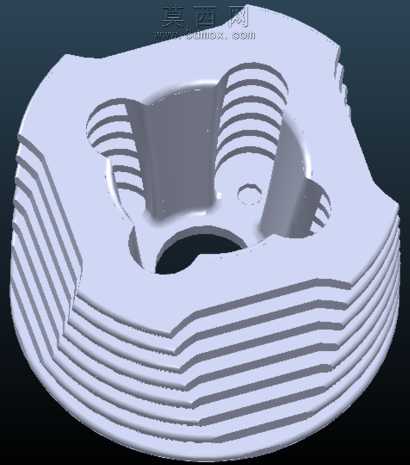

该作品为适配航模微型发动机的专用散热片，整体采用一体化环形结构设计，建模阶段围绕微型发动机的缸体安装基准展开，先以中心安装孔为定位基准绘制环形基体轮廓，参考鱼鳃式分层散热的仿生思路，在基体外侧逐层排布等距的环形散热鳍片，鳍片厚度均匀控制在适配微型零件加工的尺寸区间，相邻鳍片间预留充足的空气流通间隙，保障飞行过程中气流可以顺畅穿过鳍片间隙带走发动机工作产生的热量。建模过程中针对发动机缸头的安装定位特征，在环形基体的内侧对应位置设计了与缸头轮廓完全契合的定位卡槽，三个凸起的定位柱结构与缸头的安装孔位精准匹配，确保散热片安装后无松动偏移，中心位置的通孔完全对齐发动机的输出轴避让空间，不会对发动机的动力传输结构造成干涉。渲染阶段采用哑光浅灰金属材质模拟铝合金散热件的真实质感，通过调整材质的粗糙度与金属度参数，还原航模散热件常用的阳极氧化铝合金表面效果，打光时采用侧方主光源搭配环境补光，清晰凸显每层散热鳍片的层叠结构与轮廓细节，让鳍片的层次感、基体的曲面过渡特征都能直观呈现。设计过程中充分考虑微型航模的轻量化需求，在保障散热面积满足小排量微型发动机散热需求的前提下，尽可能缩减散热片的整体壁厚与冗余结构，控制整体重量不会给航模带来额外的飞行负担，同时鳍片的边缘做了微小的圆角过渡处理，既避免锐边在安装维护过程中划伤操作人员，也能优化气流流过鳍片表面的流动性，减少飞行过程中的风阻影响。内侧的散热结构同样采用分层肋条设计，与外侧鳍片形成内外呼应的散热通路，让发动机缸头传递到散热片内侧的热量可以快速传导到外侧鳍片，通过飞行时的迎面气流实现快速热交换，避免微型发动机在高转速工作状态下出现过热问题，保障航模动力系统的工作稳定性。
