七寸超轻FPV穿越机碳纤维机架结构

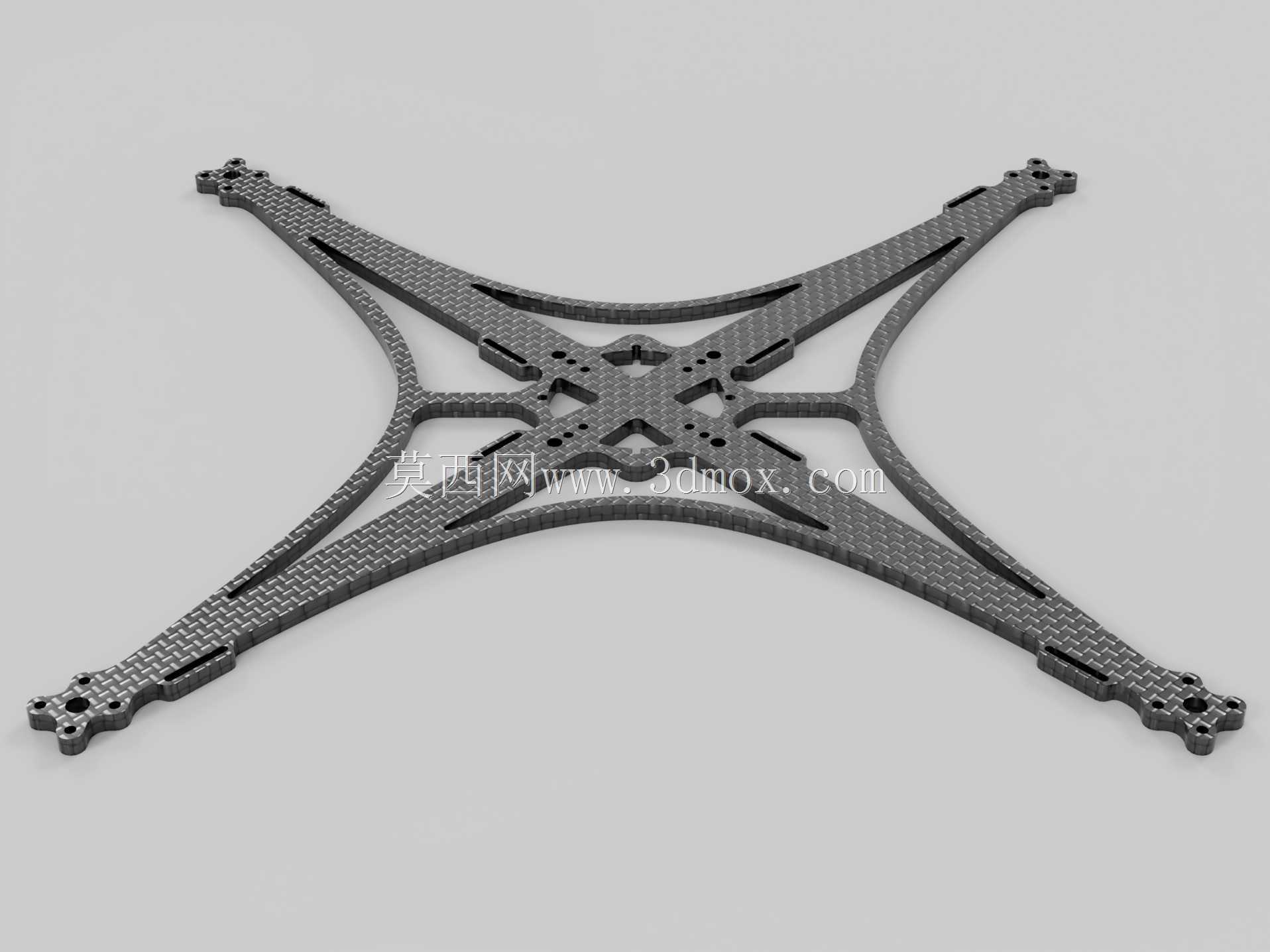

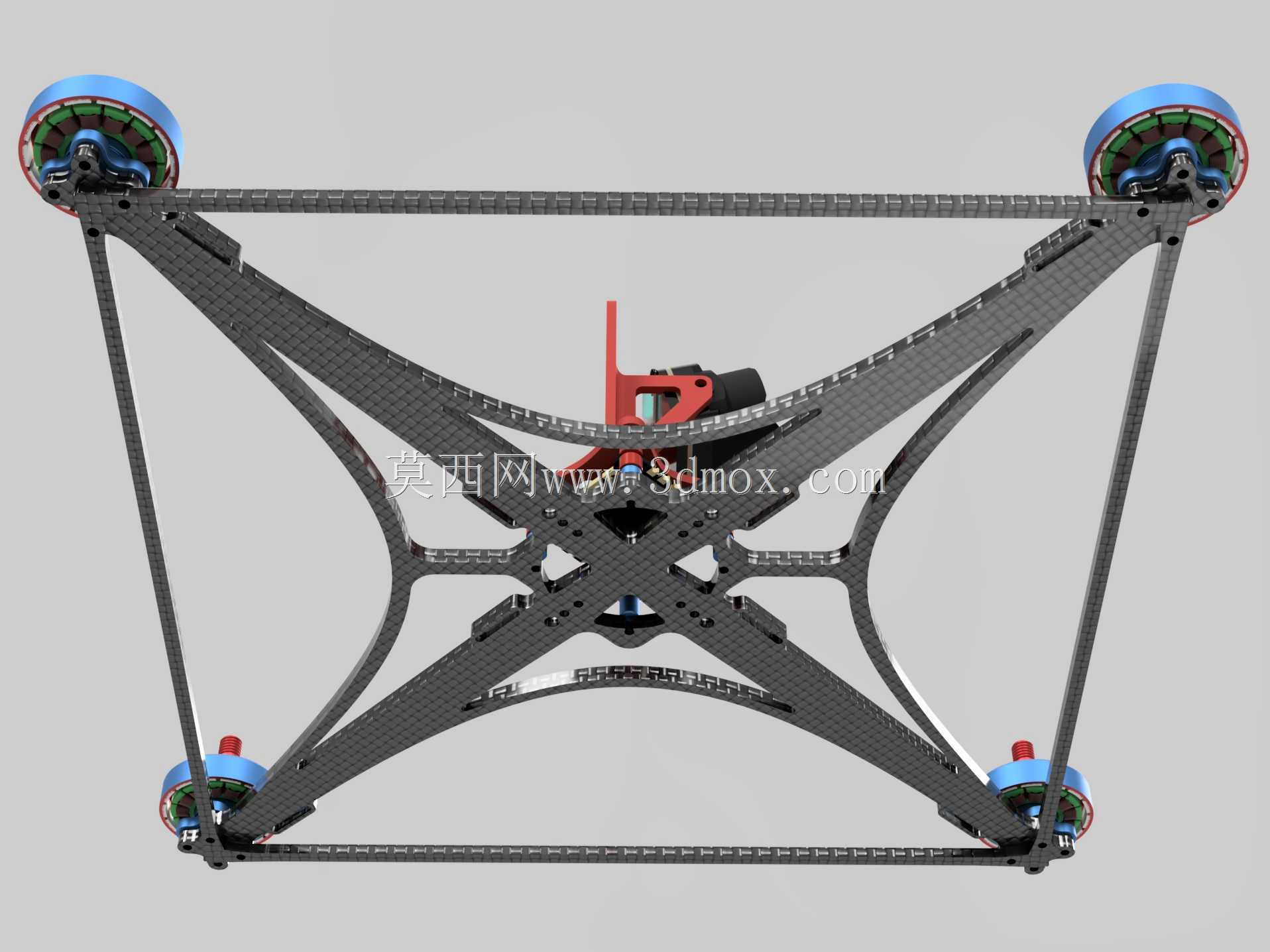

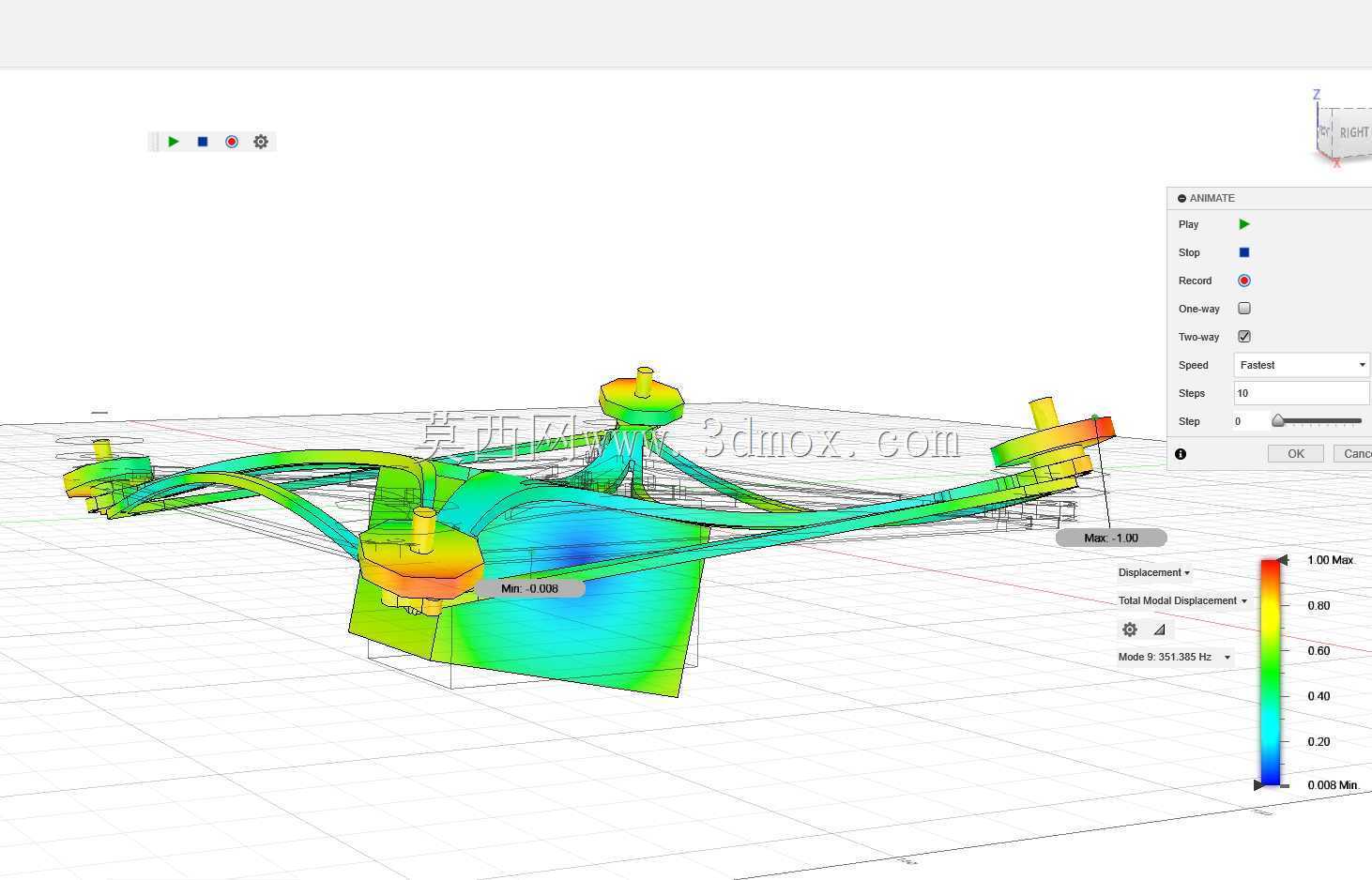

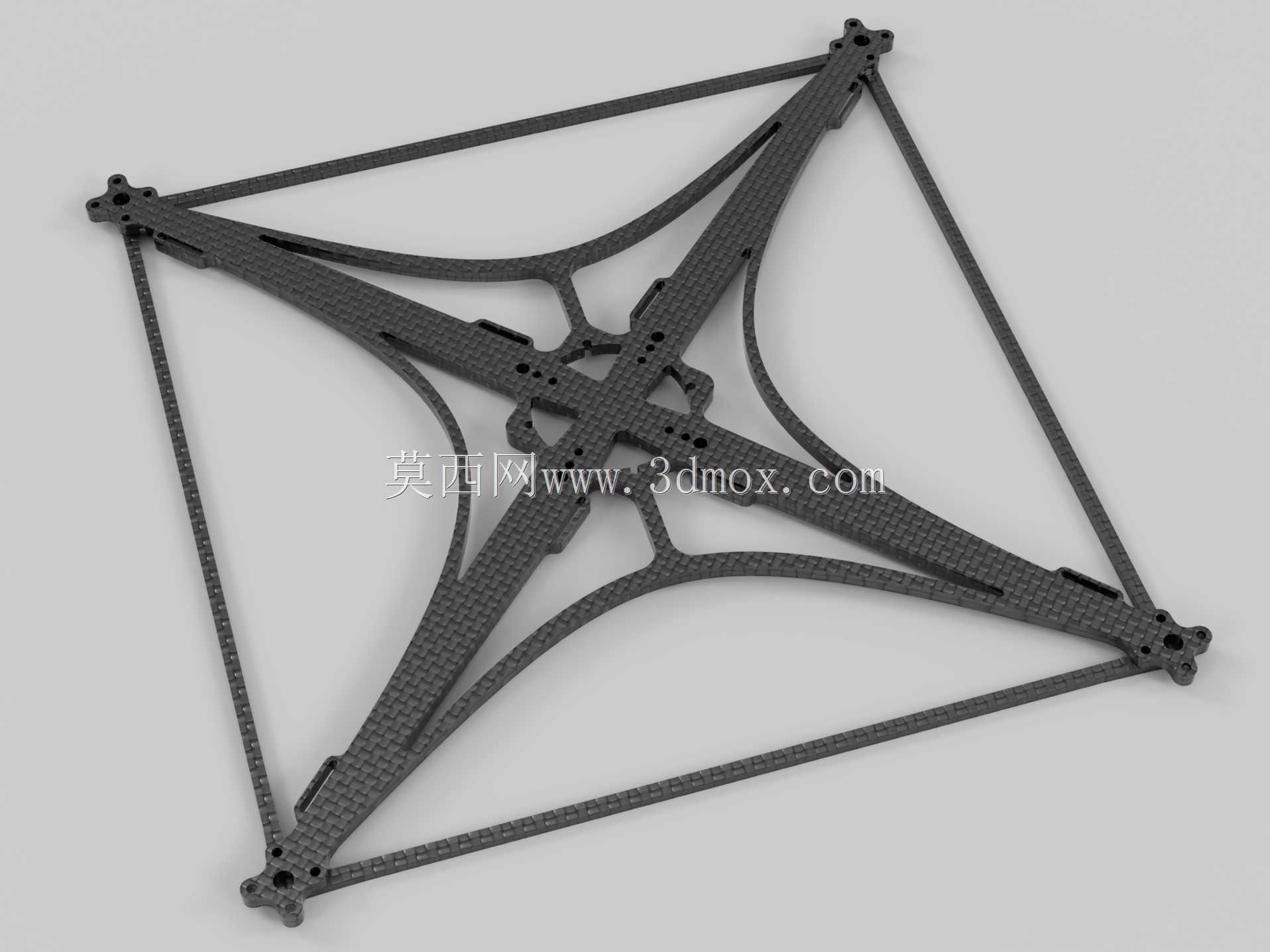

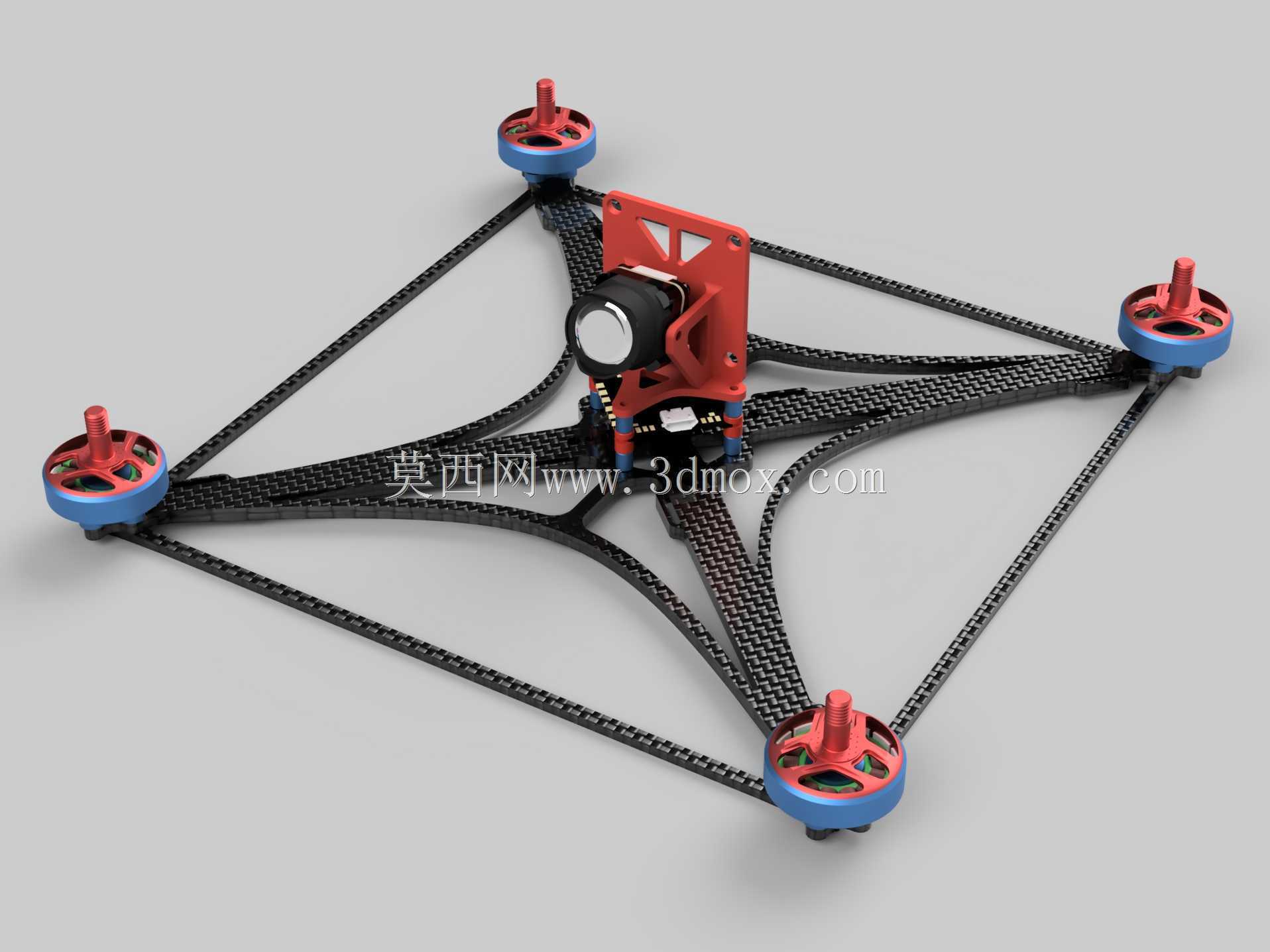

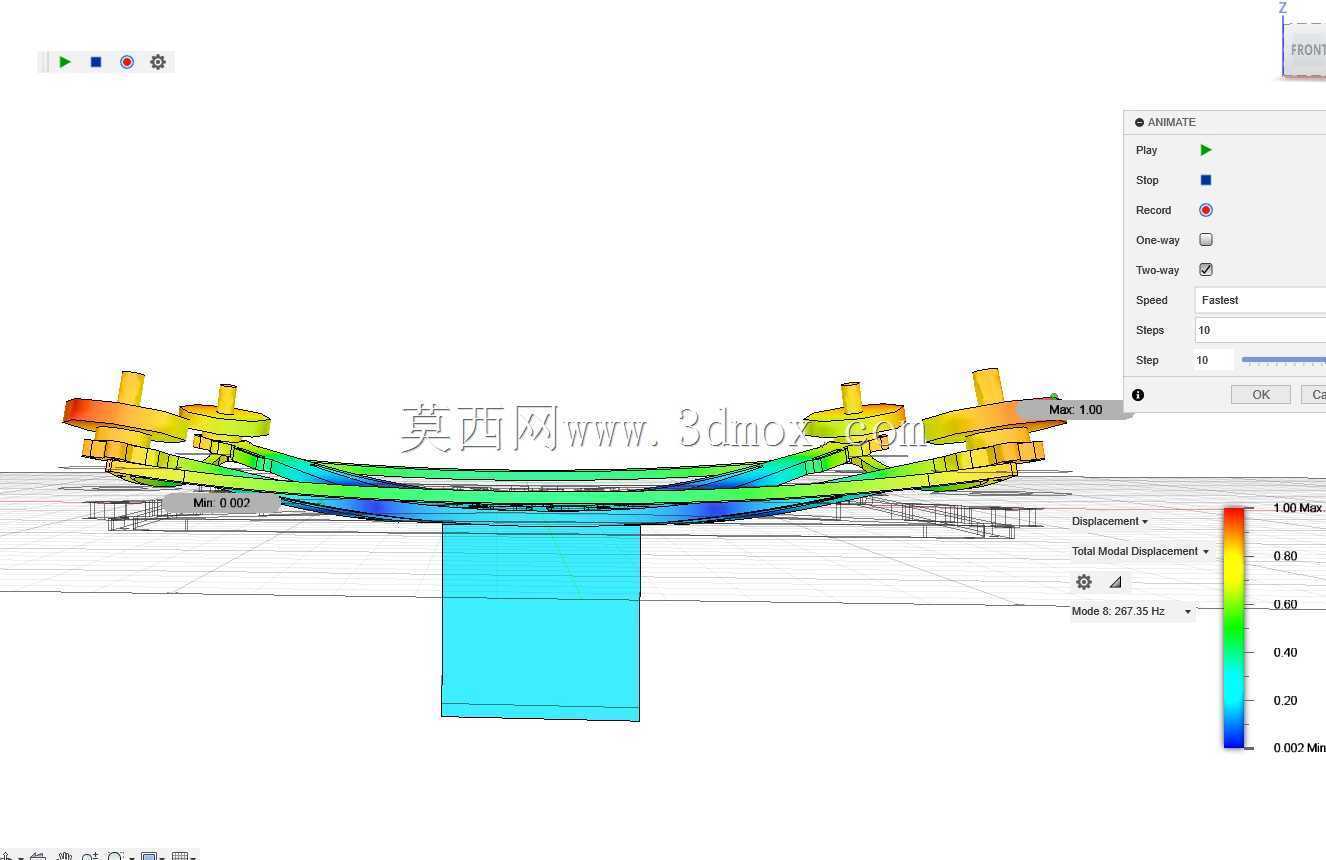

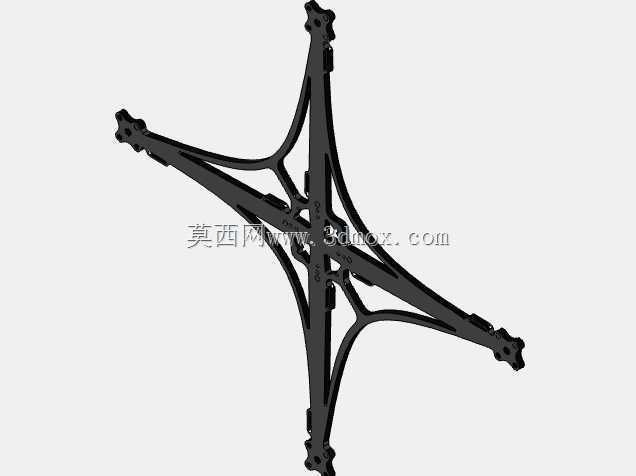

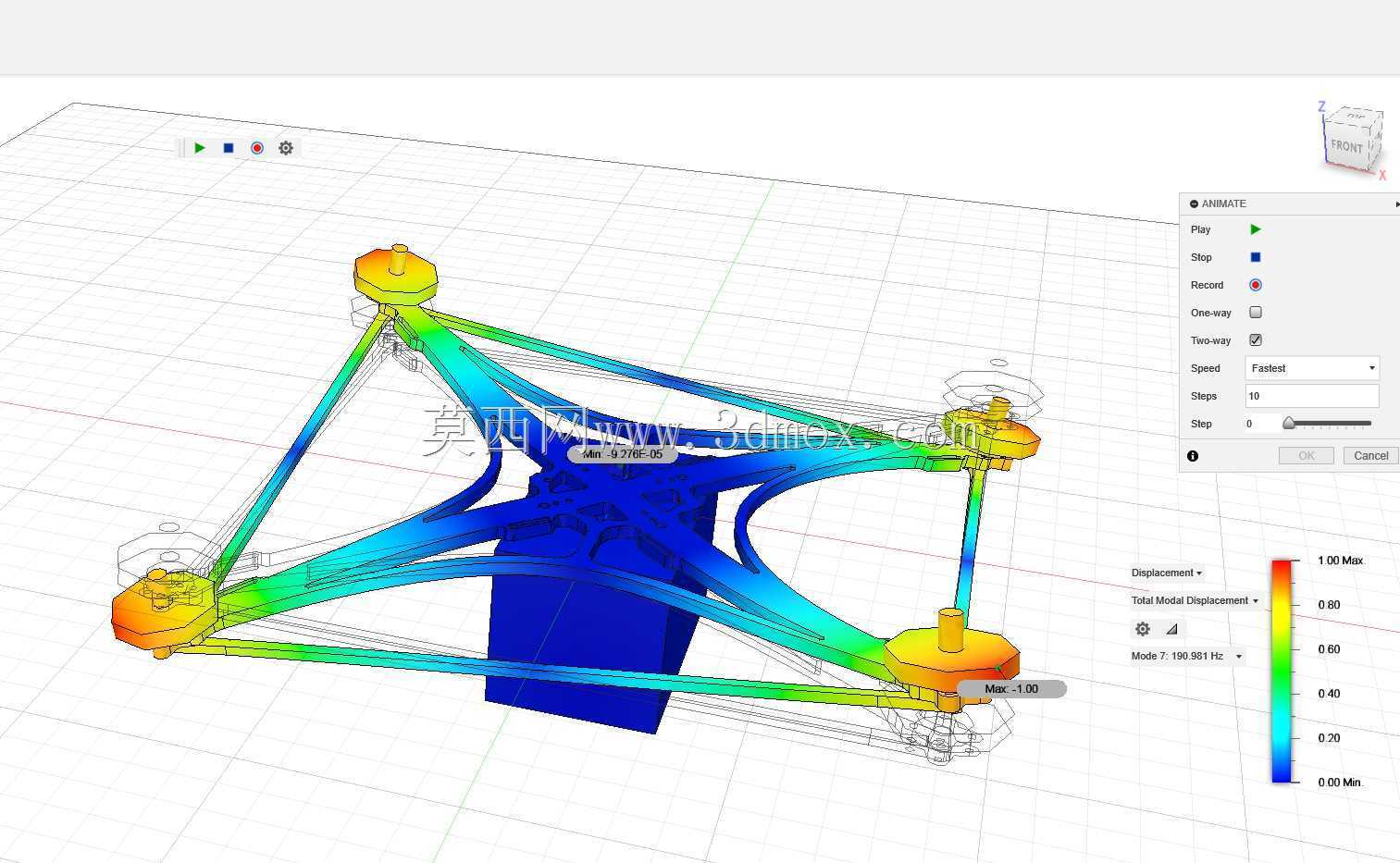

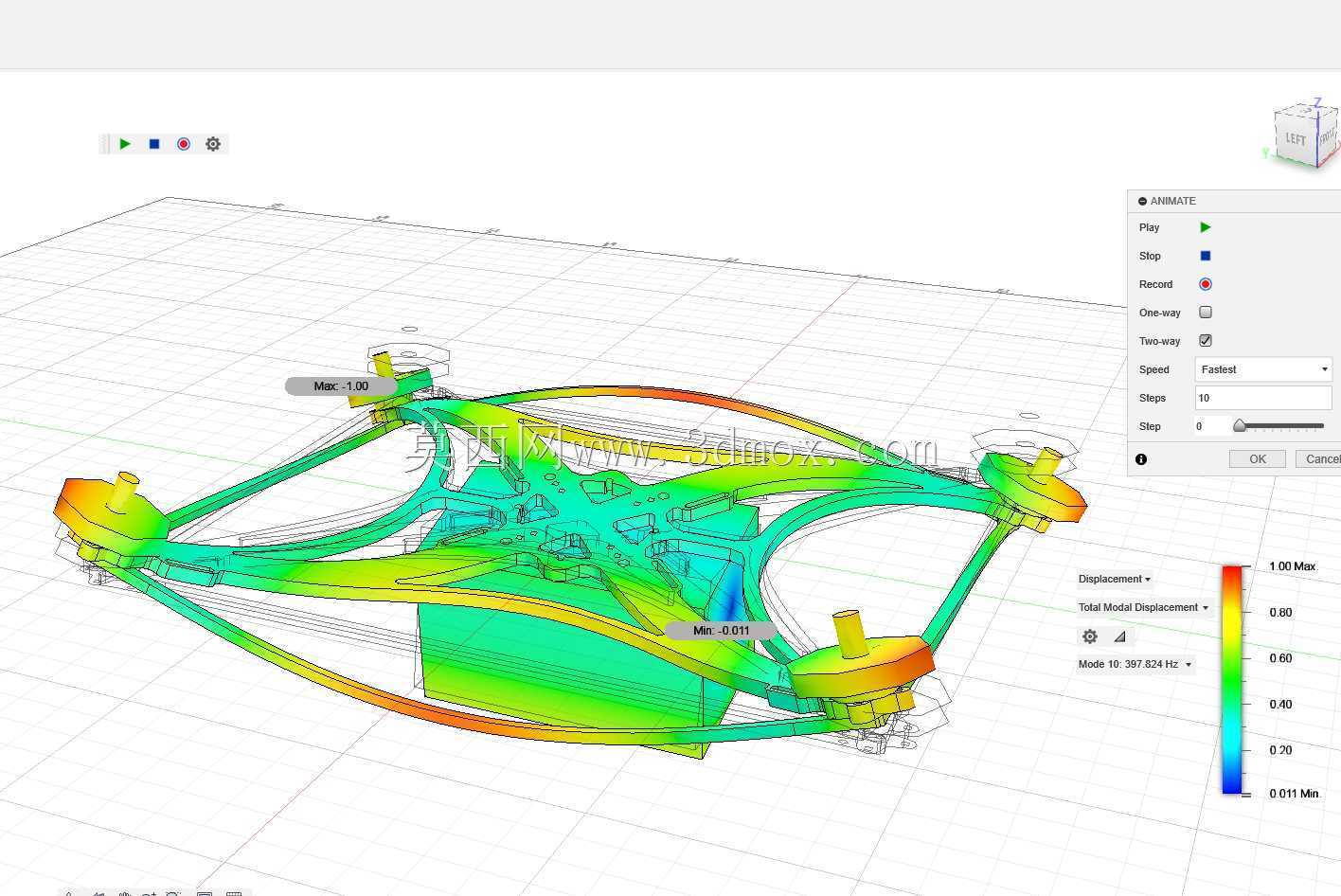

　　这款七寸规格的超轻型四轴飞行机架，核心面向长续航FPV飞行与赛道竞速两类核心使用场景，结构设计围绕极致减重与安装兼容性做了多轮迭代优化，整体采用碳纤维板材作为主受力结构件，通过机臂与中心板的一体化镂空布局，在保证结构抗扭刚度满足大拉力电机负载要求的前提下，尽可能去除非受力区域的材料冗余。机架的电机安装座预留了多组安装孔位，可兼容16mm、19mm、25mm等不同安装孔距的无刷电机，适配不同KV值的动力配置，既可以搭配低KV大桨实现长续航平稳飞行，也能搭配高KV电机完成高速机动动作。中心堆叠区域做了分层安装设计，上层预留了2020mm、30.530.5mm两种标准飞控安装孔距，可适配主流的飞控、电调堆叠安装方案，

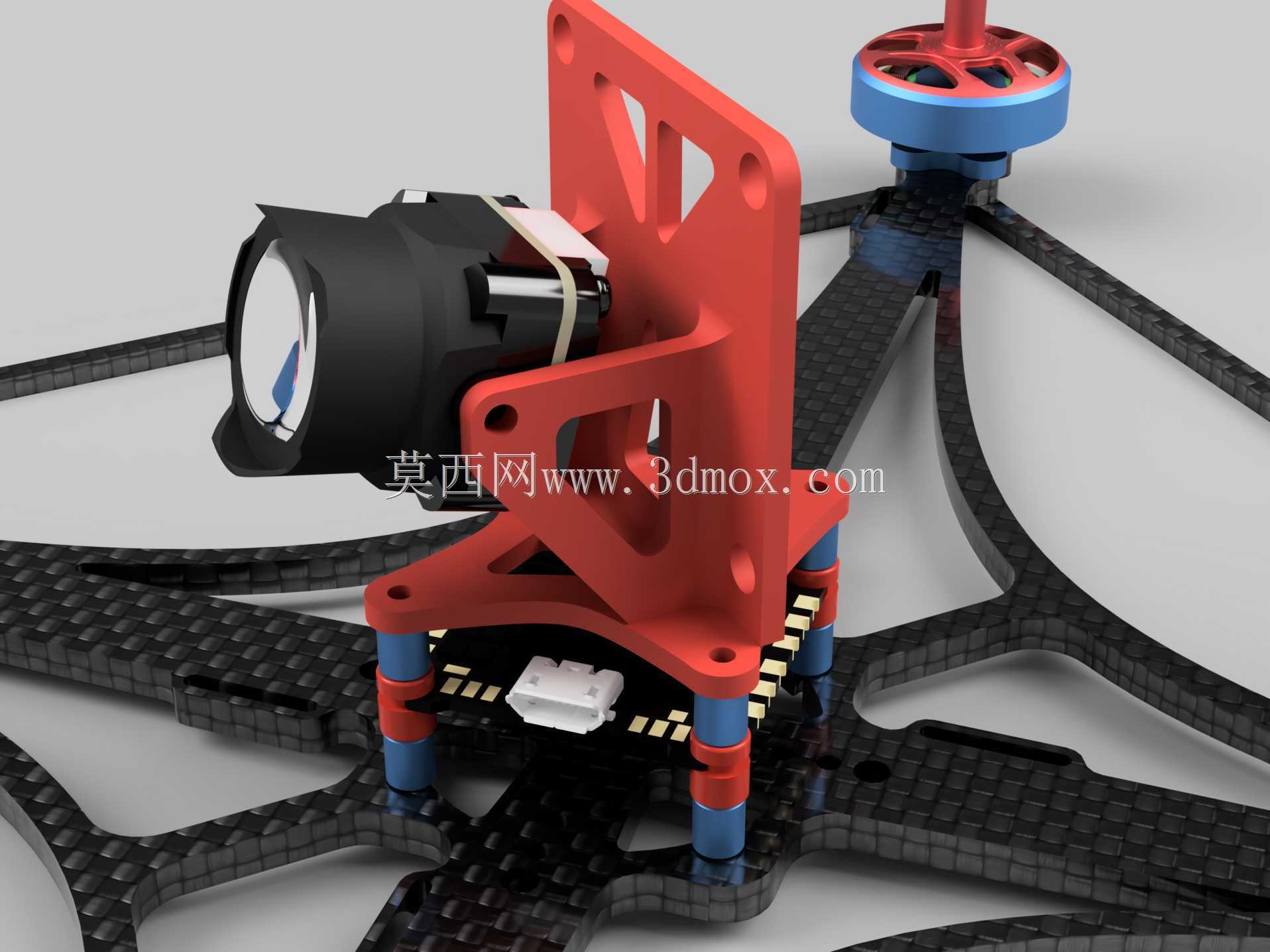

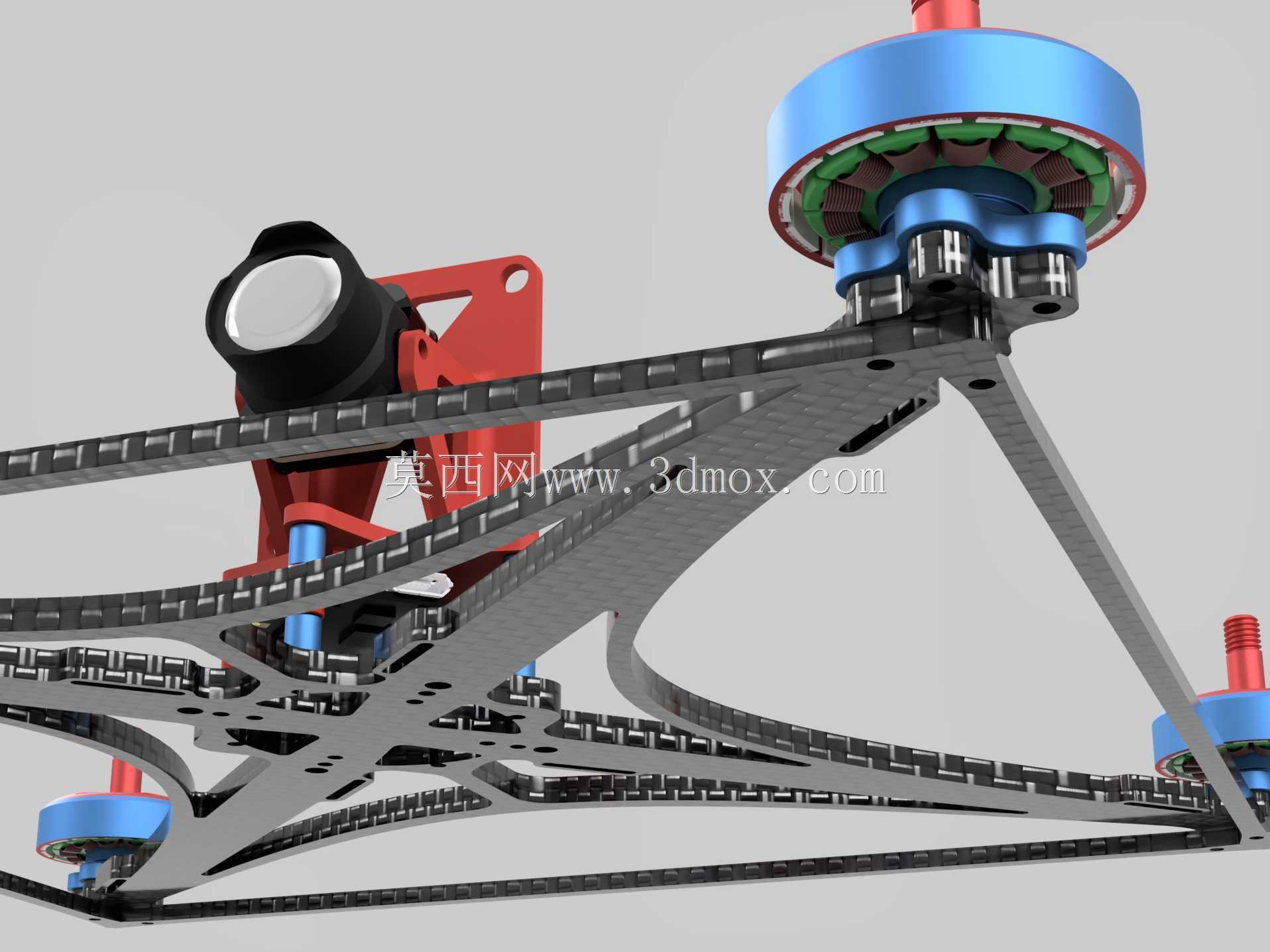

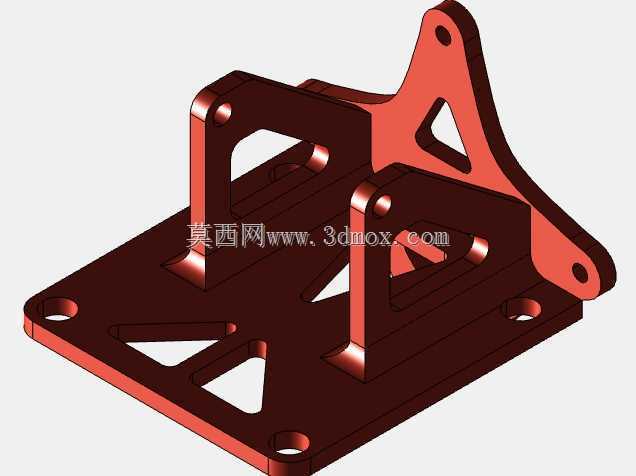

　　同时额外增设了一组25.5*25.5mm的45度偏移安装位，满足特殊布局的飞控或者图传设备安装需求。中心板区域专门加宽了电机定子间隙，预留了3-4mm的走线槽空间，方便电源线、信号线的规整排布，避免飞行过程中线路与螺旋桨发生干涉。机臂部分沿臂身方向开设了专用的扎带过孔，可直接通过扎带固定电调线路或者额外的传感设备，无需额外粘贴固定座，进一步降低整机重量。机架的摄像头安装座采用快拆结构设计，可适配不同尺寸的FPV摄像头，安装角度可根据飞行需求在15度到45度之间无级调整，满足不同飞行速度下的视角需求。图传与摄像头的安装区域预留了足够的散热空间，避免长时间飞行过程中设备积热导致的性能下降。机架的起落部分采用一体化成型的机臂末端结构，

　　无需额外加装起落架即可在平整地面完成起降，同时机臂末端做了加厚防撞处理，轻微碰撞时不会直接断裂，降低炸机后的维修成本。整机的安装边界经过反复校核，在搭载5000mAh 4S动力电池的配置下，整机重心恰好落在中心板几何中心位置，飞行过程中不会出现重心偏移导致的配平问题，配合高效率的动力套装可实现超过一小时的续航时长，完全满足长距离巡检、航测等场景的使用需求。针对竞速场景使用时，可更换更小容量的高倍率电池，搭配高KV电机与5寸三叶竞速桨，整机推重比可超过10:1，能够完成各类高难度机动动作，在赛道飞行时具备灵活的响应速度。机架的所有安装孔位都做了沉头处理，螺丝安装后表面平整无凸起，不会产生额外的风阻，机臂的翼型截面经过气动优化，

　　前飞过程中可降低空气阻力，提升飞行效率。中心板的上层预留了通用的GPS、数传设备安装位，可拓展自主飞行功能，满足行业应用场景下的改装需求。整个机架的装配公差控制在0.1mm以内，所有机臂长度一致性误差不超过0.2mm，飞行过程中不会因为机臂长度差导致的震动问题，降低飞控的减震调试难度。
