飞机维修带脚轮螺旋桨支撑作业台

　　在民航定检车间、通航维修机库的日常作业场景里，这类带移动脚轮的支撑台架，主要承担螺旋桨拆装、检修过程中的临时承载与对位作业功能，区别于地面固定工位的重型检修台，这类台架的设计核心优先考虑作业灵活性与对位适配性，毕竟不同机型的螺旋桨安装高度、对接基准存在差异，维修过程中需要频繁调整台架位置来匹配作业点位。

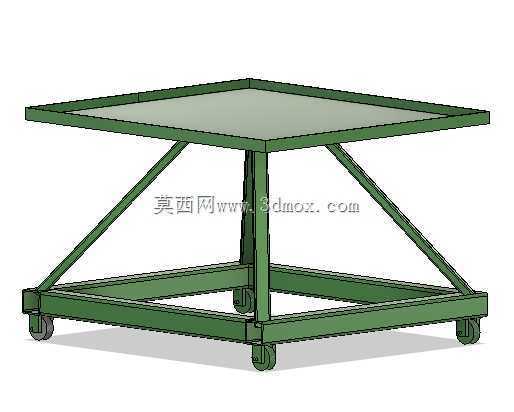

　　从结构设计逻辑来看，整体采用方管型材焊接成型的框架结构，上层承载面为正方形平面框架，没有设置额外的台面封板，一方面是为了减轻整体自重，降低脚轮的承载负荷，另一方面开放式的框架结构也方便维修人员在对位过程中从侧面观察螺旋桨与发动机安装法兰的对接间隙，避免视线遮挡导致的对位偏差。上层承载面的四个边角做了圆弧过渡处理，防止尖锐边角在移动过程中刮蹭机身蒙皮或者螺旋桨桨叶表面，这也是航空维修工装设计里的细节要求，所有可能接触航空器部件的位置都不能存在尖锐突出结构。

　　支撑部分采用单根中心立柱配合四根斜向加强撑杆的结构，中心立柱承担主要的垂直载荷，四根斜撑从中心立柱中上部延伸至上层框架的四个边角，同时底部连接下层的方形底框，形成稳定的三角受力结构，相比四根角柱的支撑形式，这种中心立柱加斜撑的结构，在台架侧面预留了足够的操作空间，维修人员站在台架周边作业时，腿部不会被立柱遮挡，能够更靠近承载面进行精细调整作业。底部的方形底框同样采用同规格方管焊接，一方面平衡整体重心，降低台架移动或者承载时的侧翻风险，另一方面四个脚轮直接安装在底框的四个边角位置，轮体采用带刹车的聚氨酯脚轮，在需要移动时可以轻松推动，对位完成后踩下刹车即可锁定台架位置，避免作业过程中台架移位。

　　从安装边界与尺寸适配角度来说，这类台架的上层承载面尺寸设计，需要覆盖主流通航飞机螺旋桨的最大外接圆直径对应的支撑范围，保证螺旋桨放置在台面上时，桨叶不会超出框架边缘发生磕碰；整体高度设计匹配成年人站立作业的舒适高度，不需要维修人员弯腰或者踮脚就能完成螺旋桨的固定、调整作业，减少长时间作业的疲劳感。中心立柱的截面尺寸经过载荷校核，能够承受单台活塞发动机螺旋桨的整体重量，不会发生压杆失稳，斜撑与立柱、上下框架的连接位置采用满焊处理，焊后做打磨整平，整体表面喷涂耐磨防锈的绿色防护漆，适应机库内偶尔存在的油污、清洁剂腐蚀环境，延长工装的使用寿命。

　　实际作业过程中，这类台架不需要做地面固定，当需要对机翼两侧的螺旋桨分别作业时，可以直接推动台架转移到对应作业位置，相比固定式检修平台，不需要额外吊装转运螺旋桨，减少了螺旋桨在转运过程中发生磕碰的风险。台架的承载面没有设置专用的螺旋桨固定夹具，是因为不同型号的螺旋桨桨毂结构存在差异，通用型的台架只需要提供稳定的平面支撑，具体的固定可以通过柔性绑带配合快压垫块来实现，适配性更强，能够覆盖多机型的维修作业需求。底部框架的高度预留了叉车作业的空间，如果需要跨区域转运台架，也可以通过叉车直接叉起底框完成转移，不需要额外的吊装工装。

　　在结构细节处理上，所有焊接位置都做了去应力处理，避免焊接应力导致框架长时间使用后发生变形，影响承载面的水平度；脚轮的安装位置做了加强筋补强，因为台架移动过程中如果遇到地面不平整的情况，脚轮安装位置会承受较大的冲击载荷，补强后可以避免轮架脱落的风险。整体框架的形位公差控制在合理范围内，上层承载面的平面度误差不超过2mm，保证螺旋桨放置在上面时不会发生倾斜滑移，为对接作业提供稳定的基准支撑。
