简易固体火箭推力结构三维数模

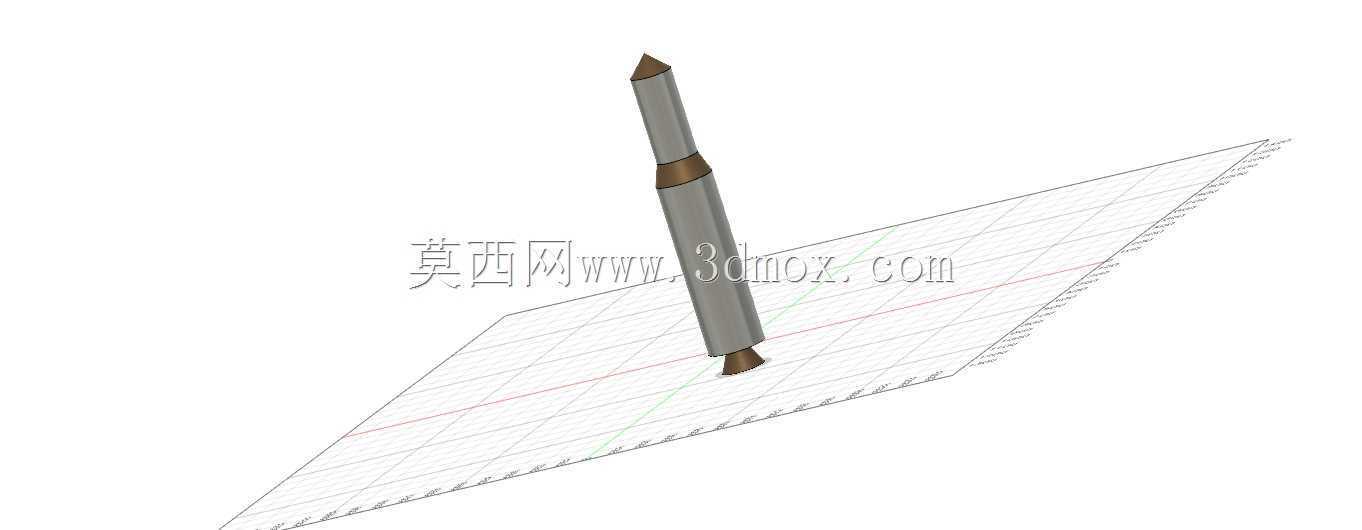

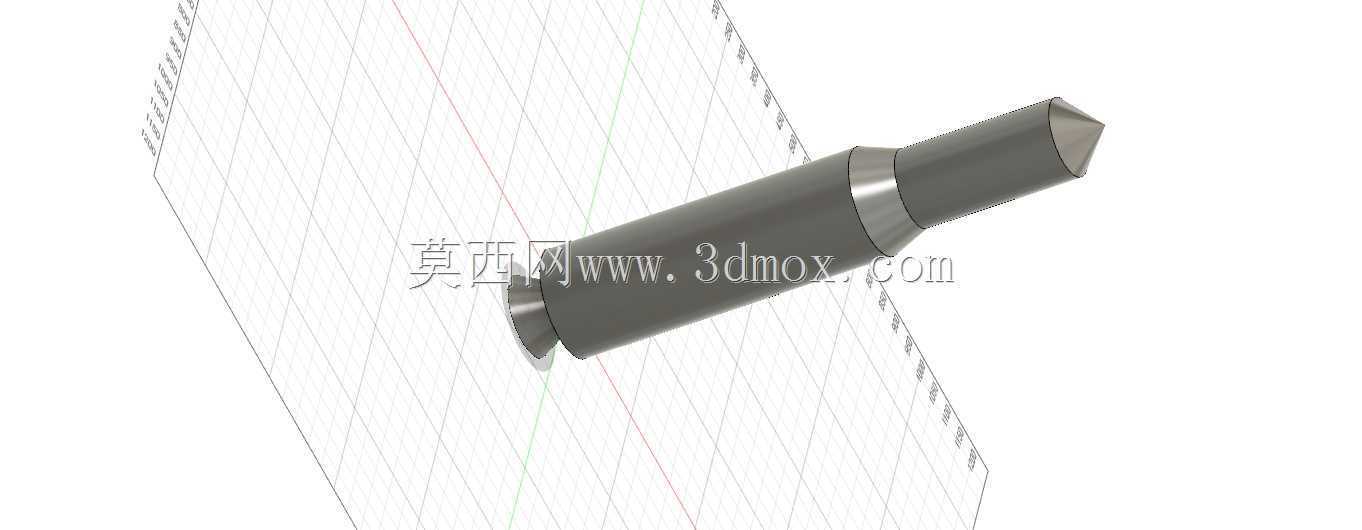

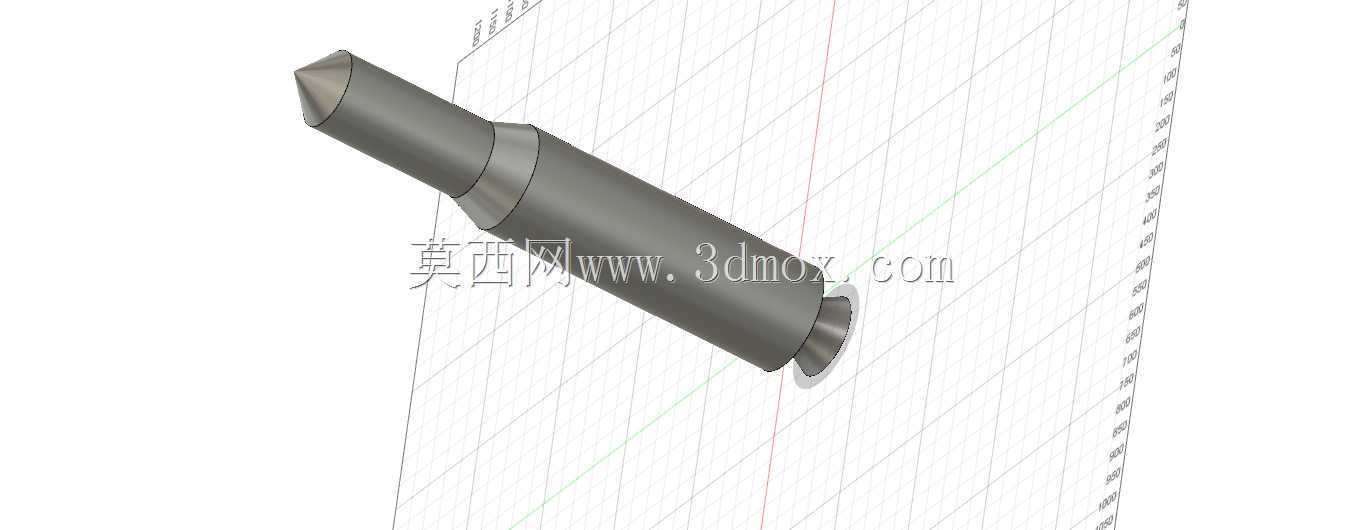

　　本次呈现的火箭推力结构数模，核心还原了最基础的化学火箭推力生成单元的结构逻辑，这类结构最早的工程验证可追溯到近代火箭技术萌芽阶段，目前在小型探空火箭、模型火箭、高校航天工程实训项目中有着极高的应用占比，不少业余航天爱好者的自制验证箭体也会采用这类极简结构作为动力段核心。从结构组成来看，整个数模包含封闭承压燃烧室、收敛段、扩张喷管三个核心功能段，没有额外的伺服调节、燃料输送等复杂附属结构，完全贴合最基础的冷气/固体燃料火箭的推力生成逻辑：燃烧室作为封闭容腔，在工作状态下容纳高压工质，仅通过尾端的收敛扩张喷口将高压气体的内能转化为定向喷射的动能，依靠动量守恒原理获得反向推力，整个推力传递路径直接沿箭体轴向布置，没有多余的传力拐点，能最大程度降低结构自重带来的推力损耗。

　　设计思路上，整个结构优先保证承压可靠性与推力轴线的同轴度，燃烧室段采用等直径圆柱构型，筒壁厚度均匀，在与喷管连接的位置做了局部加厚的过渡凸台，避免高压工况下连接位置出现应力集中导致的结构失效；喷管段直接采用收敛-扩张一体化的锥面构型，收敛段锥角与扩张段锥角都取了工程上常用的经验值，既能够保证亚音速气流在收敛段平稳加速到音速，也能让超音速气流在扩张段进一步膨胀加速，将工质的压力能尽可能转化为喷射动能，减少推力损失。头部的锥面构型直接做了钝锥设计，没有采用复杂的曲线头锥，一方面是降低加工与建模难度，另一方面对于飞行速度不高的小型火箭来说，钝锥带来的气动阻力增量完全在可接受范围内，同时钝锥结构的抗冲击能力更强，在发射初始阶段碰到导轨异物或者起飞扰动时不容易出现头部结构变形。

　　从安装边界来看，整个结构的最大外径集中在燃烧室圆柱段，所有径向突出结构都没有超过燃烧室的外圆轮廓，不管是装入模型火箭的箭体外壳，还是固定在地面试验台的推力测试架上，都可以直接采用圆柱面抱紧的方式进行装夹，不需要额外设计定制化的安装转接结构；轴向尺寸上，燃烧室段的长度占整个结构总长的七成左右，预留了足够的空间装填固体燃料药柱或者容纳高压冷气腔，喷管段的长度占比约两成，头部锥段占比约一成，整体重心落在燃烧室段靠近头部三分之一的位置，符合火箭飞行的静稳定要求，不需要额外添加配重就能保证飞行过程中的姿态稳定。

　　在实际工程应用场景中，这类基础结构除了直接作为小型火箭的动力段使用之外，还经常被用作航空航天专业的教学演示模型，帮助初学者理解火箭推力的生成原理、喷管的工作过程，也可以作为推力测试试验的基准结构件，在更换不同收敛比、扩张比的喷管段之后，能够快速测试不同喷管参数下的推力效率，为后续更复杂的火箭结构设计积累基础试验数据。结构上没有设置多余的安装孔、走线槽等附属特征，使用者可以根据自身的实际需求，在燃烧室壁面灵活添加压力传感器安装位、点火器安装孔、降落伞舱连接结构等拓展特征，整个数模的特征树完全参数化，调整筒壁厚度、喷管锥角、燃烧室长度等参数时不会出现特征报错，能够快速衍生出不同推力等级、不同尺寸规格的同类型火箭结构，适配从桌面级原理验证到数米级探空火箭的不同设计需求。需要注意的是，这类承压结构在实际加工制作时，燃烧室的材料选择必须匹配工作压力，若采用金属材料加工，需要对焊缝位置做无损检测，避免高压工作时出现结构爆裂的风险，喷管的内壁面需要保证足够的光洁度，减少气流摩擦带来的推力损失，安装时必须保证喷管轴线与燃烧室轴线完全重合，否则会出现推力偏心，导致火箭发射过程中出现姿态失控的问题。
