直齿圆柱传动齿轮结构设计方案

　　这款直齿圆柱齿轮的设计，最初是针对小功率电力设备内部的定比传动场景做的适配，在小型电力调压装置、低压输配电配套组件的传动链路里，这类齿轮承担着把输入端的旋转扭矩平稳传递到执行端的作用，不需要做变速比调整，只需要保证固定传动比下的啮合精度，避免传动过程中出现卡滞、跳齿的问题。从结构设计逻辑来看，整体采用等齿厚直齿构型，没有做斜齿的螺旋角设计，一方面是因为适配的安装空间轴向尺寸有限，直齿结构不需要额外承受轴向力，对应的支撑轴承可以选用更紧凑的深沟球轴承，不需要搭配角接触轴承来抵消轴向分力，能有效压缩整个传动副的安装空间；另一方面直齿的加工工艺更成熟，不管是滚齿还是插齿加工，装夹定位的基准统一，量产时的齿形精度一致性更容易控制，

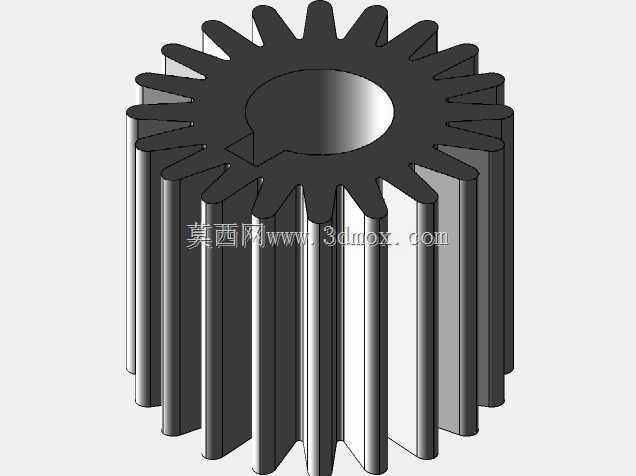

　　后期维护更换的备件适配成本也更低。齿形参数的选择上，采用标准渐开线齿廓，齿顶高系数取标准值1，顶隙系数取0.25，保证啮合时两轮齿顶和对应齿根之间留有足够的储油间隙，避免润滑脂被过度挤压流失，同时也能防止加工误差带来的齿顶与齿根硬接触。齿宽的设计结合了传递扭矩的大小做了平衡，没有盲目做宽齿来提升承载能力，过宽的齿会导致啮合时的齿向误差敏感度上升，当轴系存在微小的挠曲变形时，容易出现齿端偏载，反而加速齿面磨损；齿宽过窄则会导致单位齿长载荷过大，容易出现齿面点蚀甚至断齿问题，最终的齿宽取值匹配对应模数下的承载区间，保证在额定载荷下齿面接触应力、齿根弯曲应力都落在材料许用应力范围内。内孔的设计采用带单键槽的光孔结构，

　　键槽的位置对应齿槽的对称中心线做定位，保证装配时的周向定位精度，避免键连接的偏心带来的传动动不平衡；内孔的尺寸公差选用过渡配合区间，既可以保证和传动轴的装配同轴度，又不会因为过盈量太大导致装配拆卸困难，适合小功率设备的维护需求。齿轮的端面没有做额外的减重孔设计，因为整体尺寸不大，实体结构的刚性更好，滚齿加工时的装夹变形更小，能更好地保证齿圈的径向圆跳动精度，避免运转时出现周期性的转速波动。实际应用场景中，这类齿轮常被用在小扭矩的定速传动位置，比如小型电力设备的调压机构传动、仪表内部的计数传动、小型工装的手动调节传动链路里，因为直齿结构没有轴向力，轴系的支撑结构可以做的更简单，两端用卡圈做轴向定位就可以满足使用要求，

　　不需要额外的轴向锁紧结构。设计过程中也考虑了安装边界的限制，齿轮的齿顶圆直径做了严格控制，保证装配后齿顶和周边的壳体结构之间留有足够的安全间隙，不会因为轴系的微小窜动出现齿顶刮碰壳体的问题；齿轮的轴向总长度和安装位置的轴段长度匹配，装配后齿轮端面和相邻的轴承端面、隔套端面之间留有0.1到0.2毫米的间隙，避免运转时出现端面摩擦。齿面的粗糙度要求控制在合理区间，既不会因为粗糙度过大导致啮合时的摩擦阻力过高、磨损加快，也不会过度提高加工精度要求带来不必要的成本上升，对于小功率、中低转速的传动场景，这样的精度等级完全可以满足长期使用的需求。在啮合侧隙的设计上，选取了标准的侧隙值，保证温度升高带来的齿形膨胀不会导致卡齿，同时也能留存足够的润滑介质，降低齿面的磨损速度，适合在常温环境下长期连续运转的工况。
