多啮合行星传动轮组结构设计

　　这套行星轮组的结构设计，核心围绕同轴分流传动的实际工况需求展开，区别于定轴轮系的单路径传力，这套结构通过中心轮与多个行星轮的同时啮合，将输入扭矩拆分到多组轮齿接触面，在相同外形尺寸约束下能传递更大的负载，同时保持紧凑的轴向安装空间。在实际工业场景中，这类轮组常被集成在风电增速箱、工业机器人关节减速器、新能源汽车电驱传动单元里，不同场景下的设计侧重也有明显区别：风电场景下的行星轮会更侧重轮齿的接触疲劳强度，因为长期承受变向风载带来的冲击载荷，轮齿修形时会特意加大齿顶修缘量，避免啮合冲击带来的点蚀问题；而机器人关节用的行星轮组则会严格控制齿侧间隙，甚至采用零侧隙的变齿厚设计，保证关节传动的位置精度，减少反向传动的空程误差。

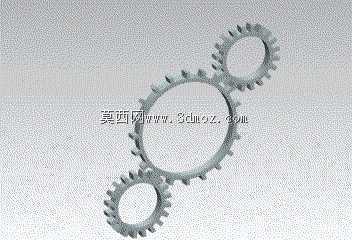

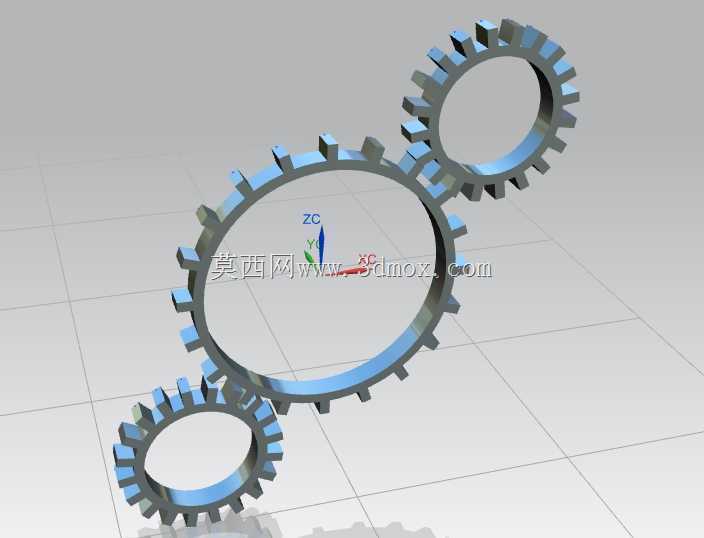

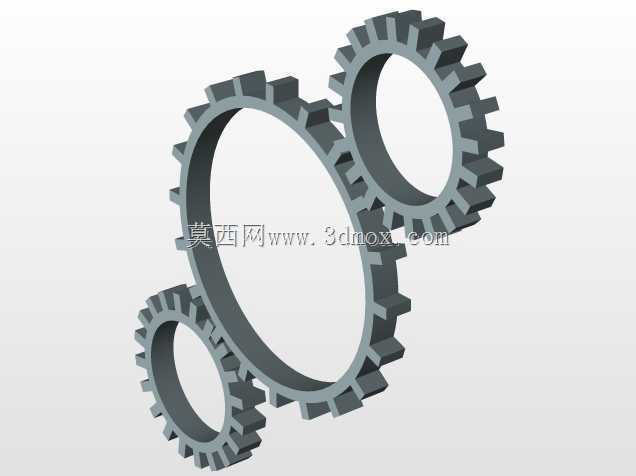

　　从结构布局来看，这套轮组包含一个大尺寸中心内齿圈、两个对称布置的行星轮以及一个外接输入小齿轮？不对，仔细看啮合关系，实际是中心大齿圈作为固定内齿轨，三个外齿轮分别布置在不同啮合位置，其中两个小直径外齿轮作为行星轮围绕中心轮公转，同时自身完成自转，另一个稍大的外齿轮作为输出端与负载轴连接。设计过程中首先要确定的是安装边界条件：内齿圈的分度圆直径决定了整个轮组的最大径向尺寸，通常这个尺寸会受安装腔体的内径限制，比如在电驱单元里，内齿圈往往直接和减速器壳体过盈配合，所以齿圈的外圆公差要严格控制在h6级别，避免压装后齿圈变形导致轮齿啮合卡滞。行星轮的安装孔位置度是整个结构的精度核心，行星架上的行星轮轴孔如果位置度超差，会导致各行星轮承受的载荷不均匀，出现个别轮齿过早磨损的问题，所以设计时行星架的轴孔位置度公差通常要控制在0.02mm以内，同时行星轮内孔与行星轴的配合要选用间隙适中的间隙配合，保证行星轮转动灵活的同时不会出现径向窜动。

　　轮齿参数的选择上，这类行星传动通常选用20度压力角的渐开线齿形，相比25度压力角的齿形，20度压力角的齿根厚度更适中，加工时刀具通用性更强，同时啮合重合度能保持在1.2以上，保证传动的平稳性。如果是重载场景，会适当增加齿宽来提升轮齿的接触强度，但齿宽过大也会带来载荷沿齿宽分布不均的问题，所以齿宽系数通常控制在0.4-0.6之间，同时会对轮齿做鼓形修形，让齿面中间位置接触应力稍高，两端避免出现边缘接触。齿顶高系数选用标准1.0，避免齿顶过薄导致淬火后出现崩齿问题，齿根圆角半径会适当加大到0.38m，减少齿根的应力集中，提升轮齿的弯曲疲劳寿命。

　　实际装配过程中，首先要保证内齿圈的固定可靠性，通常会在内齿圈和壳体之间加装定位销，避免传动过程中齿圈出现周向转动，导致传动比失效。行星轮装配时要逐个检测每个行星轮与中心轮、内齿圈的啮合侧隙，保证三个行星轮的侧隙差值不超过0.01mm，避免出现单轮受力过载的情况。润滑方式的选择也和应用场景直接相关，低速重载场景下会选用粘度较高的齿轮油，采用飞溅润滑的方式，高速场景则会采用强制喷油润滑，直接将润滑油喷到轮齿啮合区域，带走啮合产生的热量，避免轮齿胶合失效。另外，轮组的轴向定位也很重要，行星轮两端要加装止推垫片，垫片选用耐磨的铜合金或者聚四氟乙烯材质，避免行星轮转动过程中出现轴向窜动，和行星架端面产生摩擦磨损。

　　在设计验证阶段，通常会先通过有限元分析对轮齿的接触应力和弯曲应力进行仿真，模拟额定负载、1.5倍过载、冲击负载等不同工况下的应力分布，对应力集中的位置进行参数调整，比如调整齿根圆角半径、修改修形参数。同时还要做运动学仿真，检查轮组在整个传动过程中是否存在干涉，特别是行星轮公转过程中，行星轮与行星架、内齿圈挡边之间的间隙是否足够，避免高速转动时出现碰撞。对于有降噪要求的应用场景，比如新能源汽车的电驱减速器，还会对轮齿的传递误差进行仿真优化，通过微观齿形修形降低啮合过程中的传递误差波动，从而减少传动过程中的振动和噪音，提升整车的NVH性能。

　　这类行星轮组相比普通定轴齿轮传动，最大的优势就是在很小的体积内实现大传动比，同时传动效率能保持在97%以上，远高于蜗轮蜗杆等其他大传动比传动形式，所以在对安装空间、传动效率、负载能力都有较高要求的场景下，这类结构是首选的传动方案。设计过程中不能只关注单个齿轮的参数，更要从整个传动系统的角度出发，考虑各零件的加工工艺性、装配便利性、后期维护的可行性，比如行星轮的轴承选用密封型免维护轴承，就能减少后期的维护工作量，提升整个设备的使用寿命。
