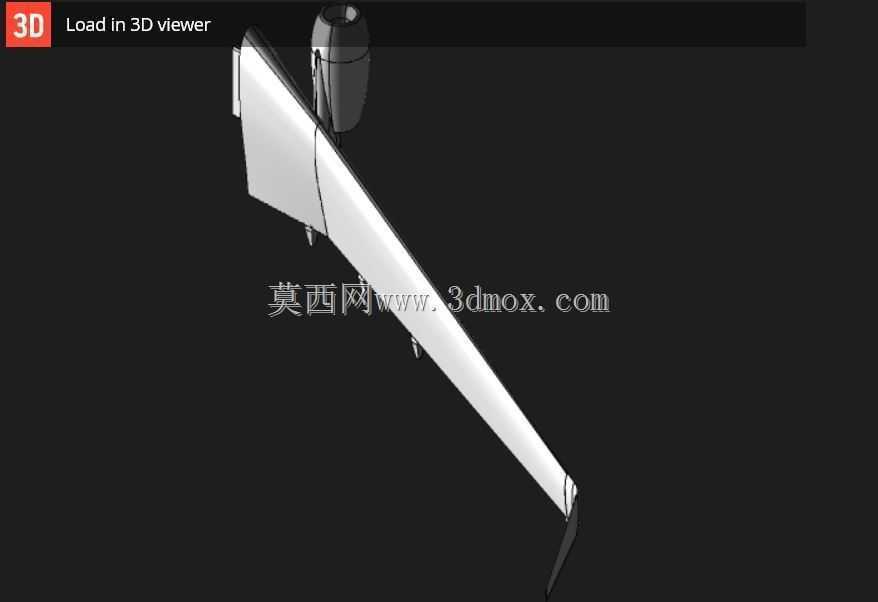

波音737带发动机机翼缩比几何结构

　　该几何结构还原了民航窄体机主力机型的机翼核心构型，覆盖从翼根到翼尖的完整气动外形，同时整合了发动机吊挂的连接区域细节，可用于航空类教学演示、结构原理展示、初级气动仿真验证等场景。在实际民航运营场景中，机翼是飞机升力产生的核心部件，同时承担燃油存储、发动机挂载、起落架收纳、操纵面安装的多重功能，这个缩比几何在建模时优先还原了机翼的翼型剖面变化规律，从翼根处的高升力低速翼型，逐步过渡到翼尖处的低阻高速翼型，剖面厚度沿展向逐步收窄，符合真实机型的气动设计逻辑。建模过程中没有做过度的细节简化，保留了机翼前缘的后掠角度、上反角的基准参数，发动机吊挂与机翼下表面的连接区域做了贴合处理，能够直观展示翼吊式发动机的安装位置与相对间隙，

　　避免出现安装干涉的结构错误。从安装边界来看，该缩比结构的翼根端面预留了与机身模拟段对接的安装基准面，端面的轮廓与机身翼盒的连接区域轮廓匹配，可直接对接机身段的几何模型完成整机翼身组合；机翼后缘预留了襟翼、副翼等操纵面的安装位置基准，可在此基础上拓展增升装置的活动结构建模；发动机吊挂的下端面预留了发动机短舱的安装接口，接口的形位与发动机短舱的上端挂点完全匹配，能够直接组合成完整的翼发组合结构。在航空教学场景中，这类缩比几何可用于讲解机翼的升力产生原理、翼吊布局的重量配平逻辑、机翼结构的受力传递路径，帮助初学者理解民航客机机翼的设计逻辑；在初级气动仿真场景中，该几何可直接导入仿真软件做基础的流场分析，验证机翼后掠角、

　　上反角对低速起降阶段升阻特性的影响，不需要再做额外的几何修复；在科普展示场景中，该结构可通过3D打印制作成实体展示件，配合机身段模型完成整机的静态展示，直观展示民航客机的翼发布局特点。建模时严格遵循真实机型的比例关系，机翼的展弦比、根梢比、后掠角参数均参考公开的机型技术参数做等比例缩放，没有出现比例失真的问题；机翼表面的曲面做了连续性处理，没有出现曲面褶皱、断边的问题，能够满足渲染、3D打印、基础仿真的使用要求。不同于整机模型的大而全，这个几何结构聚焦机翼与发动机吊挂的核心区域，剔除了机身、尾翼、起落架等无关结构，能够让使用者将注意力集中在机翼的结构特点与翼发匹配关系上，适合针对机翼专项内容的研究与教学使用。

　　结构上还还原了翼尖处的小翼基准外形，能够直观展示翼尖小翼对降低翼尖涡流阻力的作用位置，帮助理解现代民航客机翼尖设计的优化思路；机翼下表面的燃油检查口、操纵面传动机构的预留位置也做了基准标识，可在此基础上拓展更细节的结构建模，满足不同深度的使用需求。
