普惠J58超音速航空发动机结构设计

　　在超音速飞行器动力系统选型与结构设计环节，普惠J58这类变循环涡喷发动机的三维结构还原，能为高马赫数动力匹配、进气道-发动机流场耦合分析、机体安装边界校核提供精准的三维参照。不同于常规亚音速涡喷发动机，J58的核心设计逻辑围绕3马赫级持续飞行工况展开，当飞行速度超过2.5马赫后，发动机的旁路放气结构会将部分进气道来气直接导入加力燃烧室段，此时核心压气机的负荷会大幅降低，避免高来流总温下压气机喘振、涡轮前温度超标的问题，这种兼顾亚音速起飞爬升、超音速巡航的变循环设计思路，是早期高速航空动力的典型技术路径。

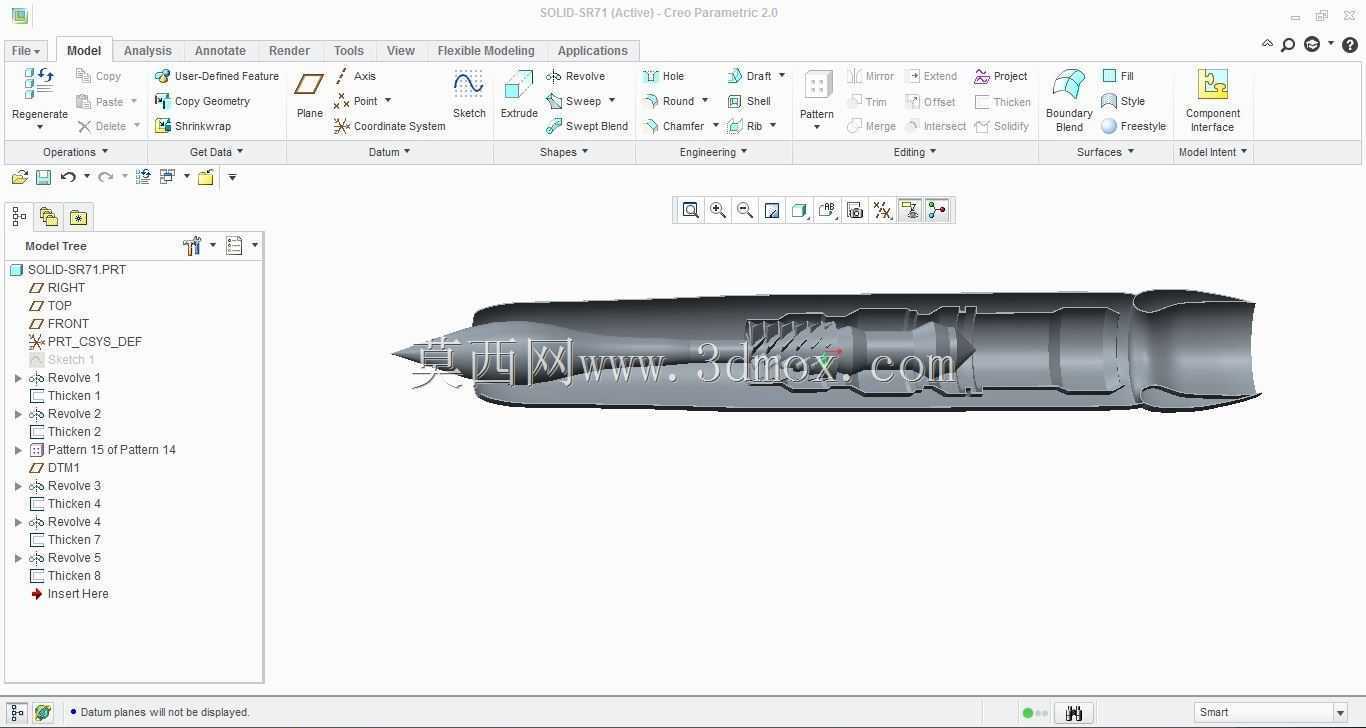

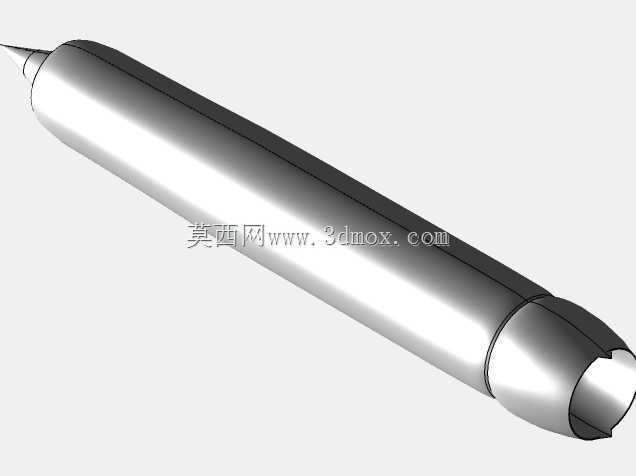

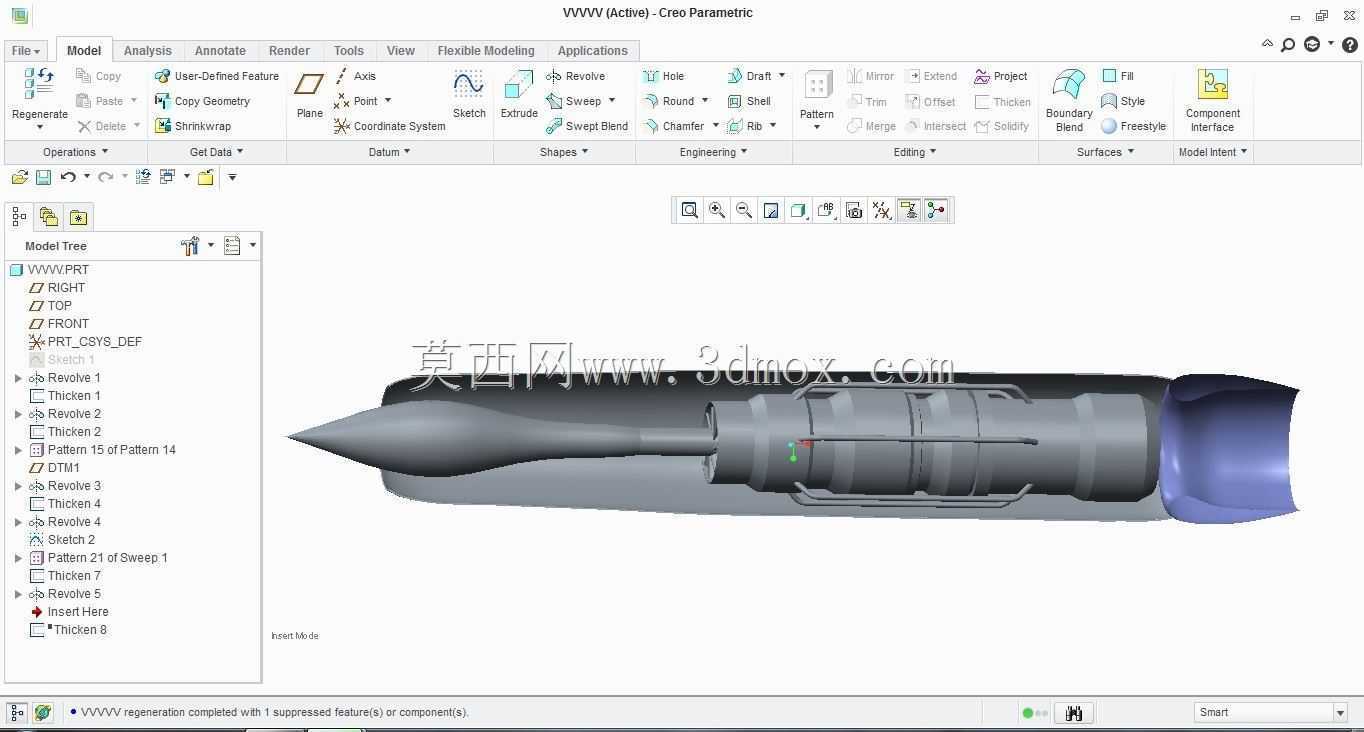

　　从外形结构来看，该模型完整还原了J58的长筒形主体布局，前端尖锐的进气道中心锥可根据飞行马赫数无级调节位置，在不同速度下匹配最优的进气激波系位置，保证进气道总压恢复系数维持在较高区间，避免进气畸变引发的压气机工作失稳。主体机匣采用分段式法兰连接结构，从前往后依次为进气机匣段、压气机机匣段、燃烧室机匣段、涡轮机匣段、加力燃烧室段与可调尾喷管段，各段的安装边均预留了标准的螺栓连接孔位，可直接用于装配干涉检查、管路敷设路径规划。

　　在实际工程应用场景中，这类高精度发动机三维模型可用于高速飞行器总体方案阶段的动力舱匹配设计，设计人员可直接提取模型的外轮廓尺寸，完成发动机安装节的位置布局、周边燃油管路与冷却管路的走向排布，同时可结合进气道模型开展流场联合仿真，验证不同攻角、不同马赫数下进气道出口流场均匀性是否满足发动机工作要求。模型还原的可调尾喷管结构，可用于开展尾喷管调节规律与飞行工况的匹配仿真，验证不同油门位置、不同飞行高度下尾喷管喉道面积、出口面积的调节范围是否满足推力需求。

　　从结构设计细节来看，该模型完整呈现了J58的外部附件布局，机匣侧面预留的附件安装座可用于安装燃油泵、滑油泵、转速传感器等发动机附属附件，设计人员可基于这些安装座的位置与接口尺寸，完成发动机附件传动系统的布局校核，避免附件与机体结构、发动机安装架出现运动干涉。进气道中心锥的支撑结构采用三片式对称支板布局，在保证结构强度的同时尽可能降低支板对进气道流场的扰动，支板内部预留的空腔可用于布置引气管路与传感器线缆，这一细节还原可帮助设计人员理解高速进气道的结构设计逻辑，为同类进气道结构设计提供参考。

　　在安装边界方面，该模型标注的主体长度、最大直径、安装节位置尺寸，可直接用于飞行器后机身的结构开口设计，发动机与机身的连接采用主辅安装节布局，主安装节位于压气机机匣后段，承受发动机的主要推力与重量载荷，辅安装节位于涡轮机匣段，主要承受热膨胀带来的位移载荷与侧向载荷，这类安装布局的结构还原，可帮助结构设计人员快速完成发动机安装架的载荷计算与结构强度校核，缩短总体方案阶段的设计迭代周期。

　　针对航空动力相关的教学与科研场景，该模型可直观展示变循环发动机的工作原理与结构组成，帮助学习者理解高马赫数飞行下发动机的工作模式切换逻辑，相比二维图纸，三维模型可任意剖切查看内部流道的截面变化，清晰呈现压气机叶片、涡轮叶片、火焰筒、加力燃烧室火焰稳定器等核心部件的相对位置关系，为航空发动机原理教学、结构设计课程设计提供直观的三维教具。在开展高速飞行器动力系统改装设计时，设计人员可基于该模型的基础结构，调整压气机级数、加力燃烧室长度、尾喷管调节范围等参数，快速衍生出适配不同飞行速度区间的动力方案，减少从零开始建模的重复工作量，提升方案设计阶段的工作效率。
