带偏心限位结构的传动轴类机械零件

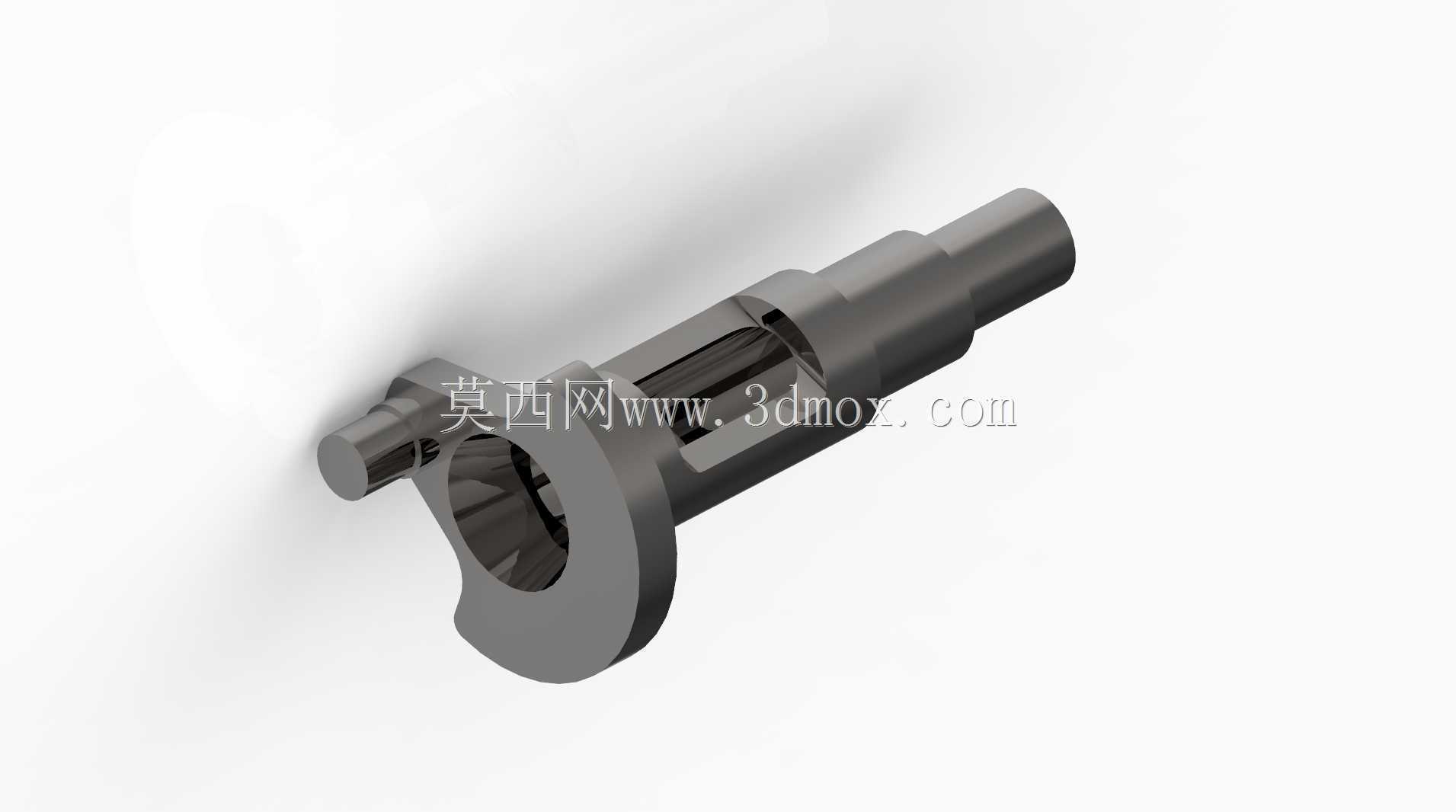

　　在常规的中小型动力传递机构中，这类带偏心限位结构的轴类零件往往承担着扭矩传递与行程限位的双重作用，常见于小型内燃机的配气机构、手动工具的动力输出端、轻工设备的间歇传动单元中，区别于普通光轴或阶梯轴，该零件集成了偏心盘、径向限位销、多阶安装轴段的复合结构，无需额外加装独立的限位构件即可完成周向定位与行程约束，能有效缩减整套传动机构的装配零件数量，降低装配环节的累计误差。从实际装配边界来看，该零件的多阶轴段采用逐级递减的直径设计，最远端的细轴段用于适配深沟球轴承的内圈安装，轴肩位置严格贴合轴承内圈端面，保证轴承装配到位后不存在轴向窜动间隙；中间的开槽轴段用于传递扭矩，槽型尺寸与配套的传动套卡槽完全匹配，可承受额定工况下的交变扭矩载荷，

　　避免长期运行后出现键槽磨损、传动打滑的问题；靠近偏心盘的位置设置的径向圆柱销，主要作用是与配套构件的限位槽配合，限制轴类零件的周向转动角度，将转动行程控制在设计要求的范围内，防止机构超行程运行出现碰撞损坏。偏心盘部分采用了大圆角过渡设计，盘体一侧的弧形缺口是为了避让机构运行过程中相邻运动构件的运动轨迹，避免出现运动干涉，盘体与轴身的连接位置做了圆弧卸荷槽处理，能有效分散应力集中点，在承受交变载荷时不会在轴盘连接位置出现应力断裂的问题。从设计思路层面，这类复合结构轴件在建模时需要优先确定各轴段的同轴度基准，以最远端轴承安装轴段的轴线为全局设计基准，偏心盘的偏心距严格按照机构行程要求计算确定，

　　径向销的位置需要结合限位行程的起止点做角度约束，保证装配后限位销的运动范围刚好卡在限位槽的两个极限位置。建模过程中所有的轴肩过渡圆角都需要按照实际加工工艺要求设置，避免出现尖锐棱角导致的热处理应力集中，同时所有配合面的尺寸公差需要根据装配要求预留合理的配合间隙，轴承安装位采用过渡配合公差，传动槽位置采用间隙配合保证装配顺畅，偏心盘的弧形工作面需要做表面粗糙度约束，减少与相邻构件接触时的摩擦磨损。在实际应用场景中，这类轴件如果用在小型内燃机组里，会作为凸轮轴的前置驱动轴使用，偏心盘结构驱动气门挺柱做往复运动，径向销用于配合点火正时机构的角度定位，保证气门开闭时机与活塞运动行程完全匹配；如果应用在手动五金工具中，

　　该轴件会作为冲击机构的动力传递轴，偏心盘带动冲击块做往复冲击动作，径向销用于锁定工具的正反转档位，限制档位切换时的转动角度。在做结构校核时，需要重点验算轴盘连接位置的扭转强度，结合额定传递扭矩计算该截面的切应力，确保应力值低于材料的许用切应力，同时径向销的剪切强度也需要做单独校核，因为限位过程中销钉会承受瞬时的冲击载荷，需要保证销钉与轴身的过盈配合量足够，避免长期冲击后出现销钉松动脱落的问题。整个零件的外形尺寸完全适配配套机构的安装腔体，最大直径的偏心盘外圆不会与腔体内壁发生摩擦，各轴段的长度尺寸严格匹配轴承、传动套、限位构件的安装宽度，装配后整个轴件的轴向窜动量控制在0.1mm以内，保证机构运行的平稳性，不会出现异常的振动与噪音。
