三通法兰式T型管路连接传动构件

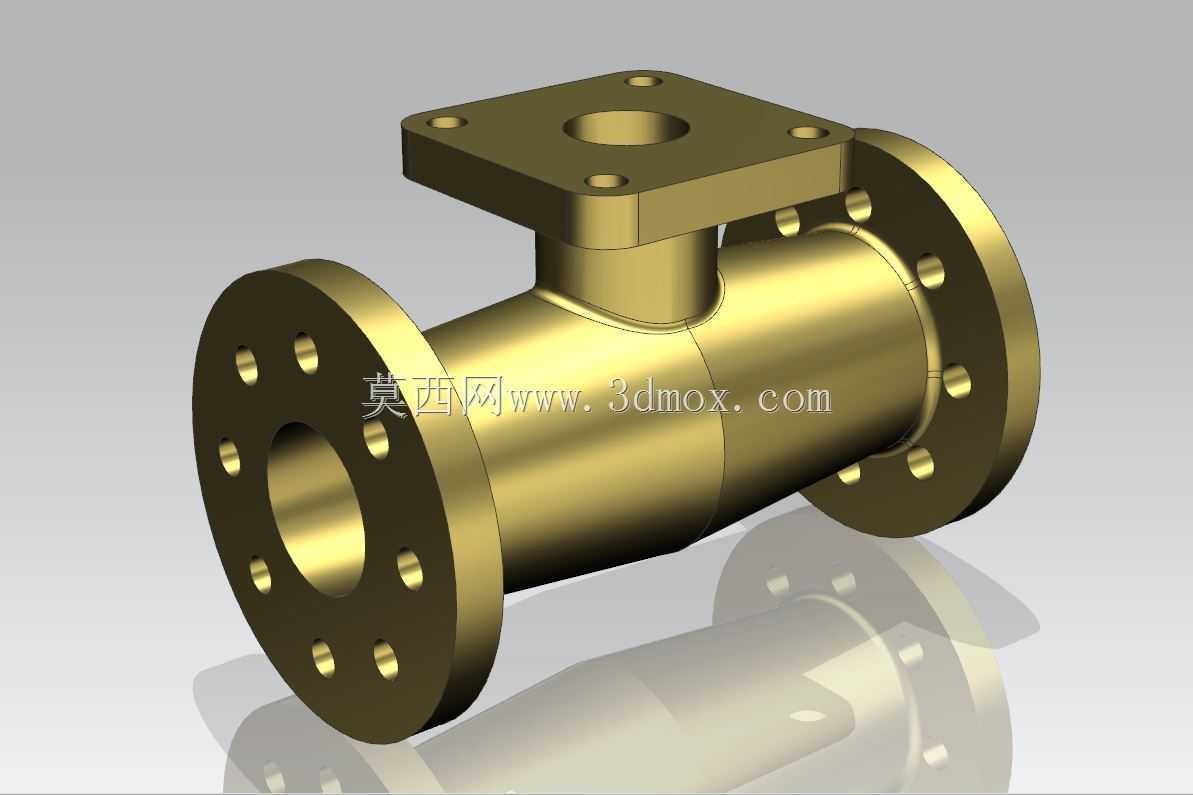

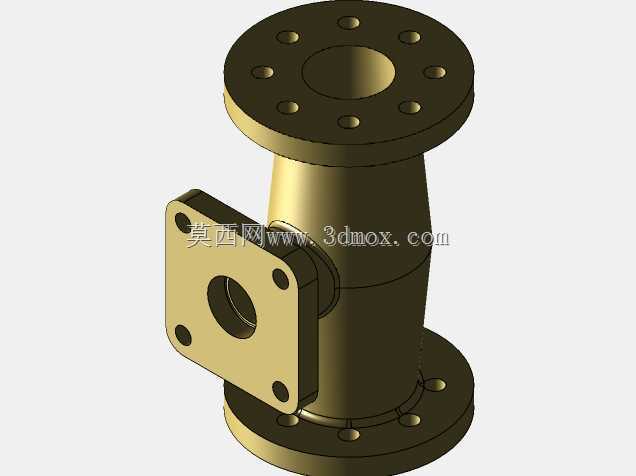

　　在流体输送管网与动力传动集成的工况场景里，这类T型结构的连接构件往往承担着分流换向同时兼顾扭矩传递的复合作用，不同于常规直筒式联轴器仅能完成同轴动力衔接的设计，该构件将三通管路的通流结构与法兰连接的刚性密封特性做了一体化整合，在石化输送支线、液压动力站分支回路、冷却系统分流段这类需要同时完成介质转向与管路刚性对接的场景中，能够省去额外加装三通接头的装配工序，减少管路系统的密封泄漏点。从结构设计逻辑来看，主体采用等径三通的筒体作为基础承载结构，两个水平方向的端部分别加工带均布螺栓孔的对接法兰，法兰端面预留密封垫安装槽位，安装时可通过穿装螺栓完成与两侧管路或者传动端的刚性固定，垂直向上的分支端采用方形法兰安装座，四个角点布置螺栓过孔，

　　既可以用来安装压力检测、流量调节类的外接仪表组件，也能够作为分支管路的对接接口，适配不同走向的管路拓展需求。建模过程中需要重点控制几个关键尺寸边界：首先是两端法兰的螺栓孔中心圆直径必须与对接端的安装尺寸完全匹配，孔位的角度公差控制在±0.5度以内，避免现场安装时出现螺栓无法穿装的问题；其次是筒体内部的通流孔径要保持全程等径，避免通流截面突变造成的介质流阻增大，尤其是垂直分支与水平筒体的相贯位置，要做圆角过渡处理，减少介质长期冲刷造成的局部磨损；再者是上方方形法兰的安装平面与水平筒体轴线的垂直度公差需要控制在IT7级精度以内，保证外接组件安装后不会出现偏载应力。实际应用中，这类构件的材质通常根据输送介质的特性选择，

　　普通水循环系统可采用铸黄铜或者碳钢镀锌材质，有腐蚀性介质的工况则选用不锈钢材质，建模时预留的壁厚均匀性要满足承压要求，按照1.6MPa的常规工作压力计算，筒体壁厚取值不小于通径的1/10，法兰厚度根据螺栓规格匹配，保证螺栓锁紧时法兰面不会出现翘曲变形。不同于分体式装配的三通加联轴器组合结构，一体化设计的构件在装配时仅需要完成两端法兰和上方分支的三次对接，相比分体结构减少了两道密封面，长期运行时的泄漏概率能够降低40%左右，同时整体刚性更好，在存在小幅振动的管路系统中，不会出现分体组件连接松动的问题。建模时的细节处理上，法兰端面的密封槽深度与宽度要匹配标准O型圈的尺寸规格，槽口边缘做倒角处理，避免安装时割伤密封件；

　　所有螺栓孔的端部都做1×45度的倒角，方便螺栓顺利导入；筒体的外表面与法兰连接位置做铸造圆角过渡，减少应力集中，避免承压过程中出现应力开裂。在动力传动与流体输送集成的特殊工况下，这类构件还可以在筒体内部加装传动芯轴，两端法兰连接转动轴系，上方分支端用来加注润滑介质或者安装轴承座，实现管路通流与动力传输的双重功能，这种复合功能设计在小型集成化的流体动力设备中能够大幅压缩设备整体占用空间，减少不必要的结构冗余。需要注意的是，安装时两端法兰的螺栓要采用对角锁紧的方式，保证法兰面受力均匀，密封垫压缩量保持在厚度的1/3左右，避免压偏造成泄漏；上方方形法兰安装外接组件时，要保证结合面的平面度，必要时加装密封垫实现介质密封。整个模型的结构完全按照实际工程安装的尺寸边界搭建，所有配合面的尺寸公差、安装孔位都符合通用机械安装规范，能够直接用于工程选型参考、装配干涉校验以及后续的加工出图。
