奥莱尔4升高压囊式蓄能器结构

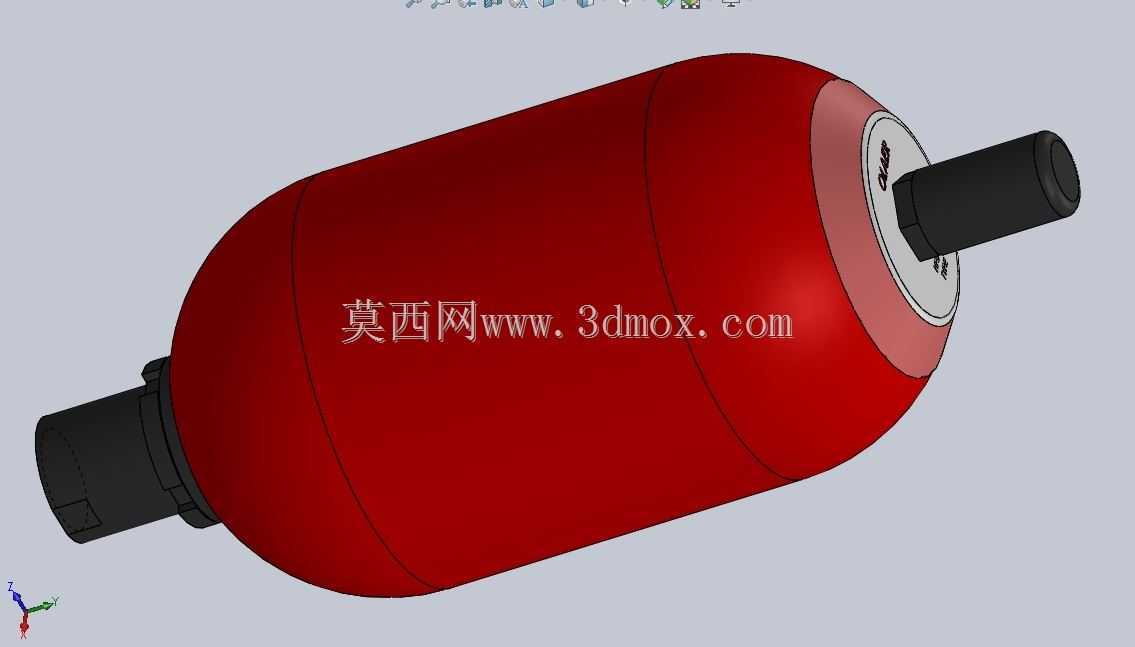

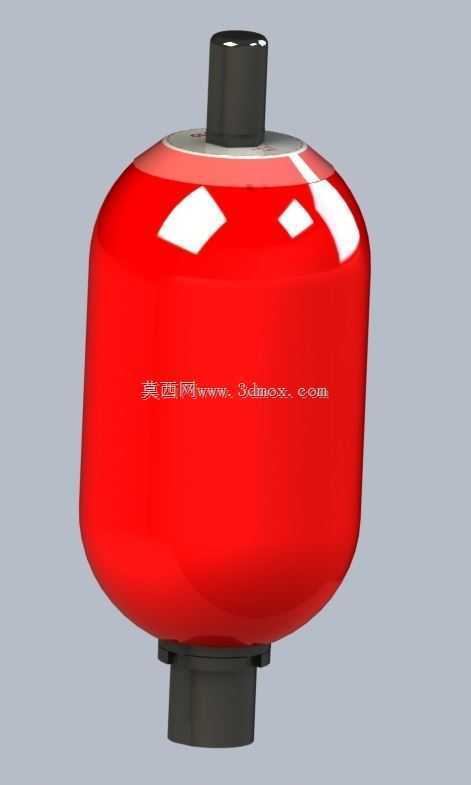

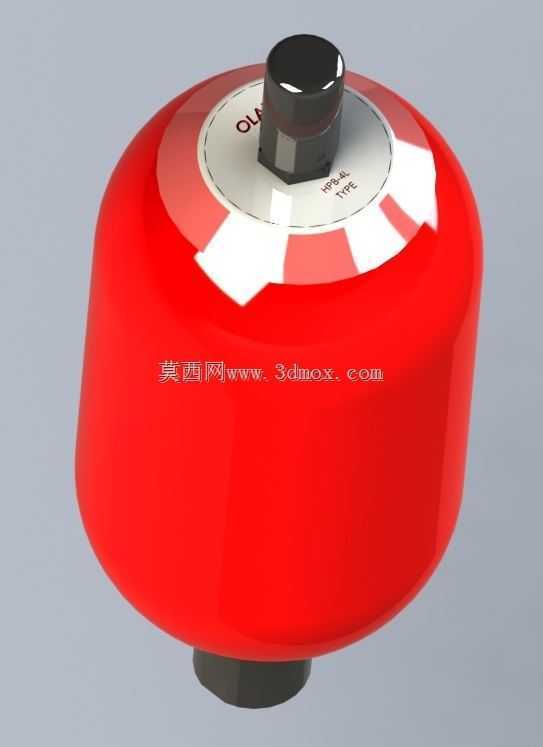

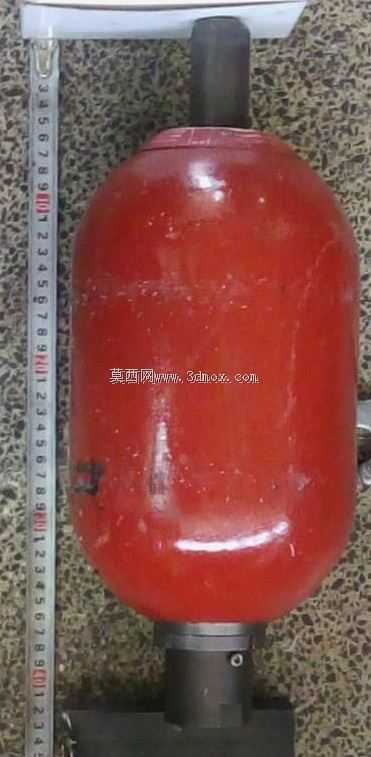

　　该三维结构对应液压系统中常用的囊式蓄能装置，主体为卧式胶囊储能罐体，两端配置黑色螺纹连接接口，红色承压壳体采用大容积回转罐体造型，端部设置密封端盖与气液接口，整体还原了奥莱尔HPB系列4升规格高压蓄能器的装配形态。

　　在液压站、工程机械液压回路、注塑机锁模油路、冶金设备伺服液压系统中，这类元件承担压力缓冲、能量储备、泄漏补偿、吸收压力脉动的作用：当系统瞬时流量需求大于泵组输出时，胶囊内预充的高压氮气将罐内储存的液压油压入回路，补充峰值流量；当系统压力高于设定值时，多余压力油进入罐体压缩胶囊，将液压能转化为气体压缩能存储，避免溢流阀长时间溢流造成的能耗与发热。在重载执行机构快速动作的工况下，它可以搭配小排量液压泵满足瞬时大流量需求，降低主泵装机功率；在换向阀快速启闭、液压缸突然停止的场景中，它能吸收水锤冲击，削弱管路压力尖峰，保护密封件、阀件与管路接头不受冲击损坏；在需要长时间保压的夹紧回路、静压支撑回路中，它可以补偿油路内泄漏带来的压力跌落，维持执行端压力稳定，减少泵组频繁启停的损耗。

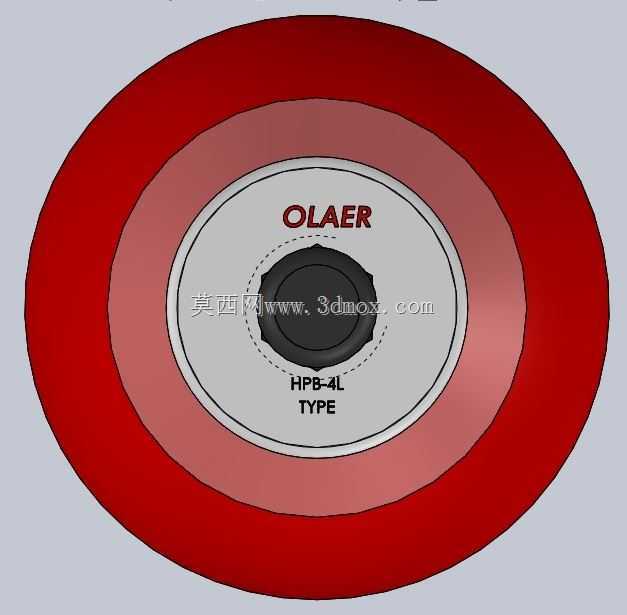

　　建模过程中首先以回转特征构建承压罐体主体，壳体壁厚按照高压容器的承压要求做等强度过渡，罐体中部为大直径储油腔，两端逐步收窄形成接口安装座，避免应力集中在转角位置。内部橡胶胶囊作为气液隔离元件，建模时预留了胶囊在充压、卸压状态下的膨胀变形空间，端盖位置设置了胶囊限位与防挤出结构，防止高压下橡胶胶囊被挤入接口缝隙。两端的外接油口采用标准外螺纹连接形式，接口端面预留密封面安装位置，可搭配组合密封垫或O型圈实现高压静密封，气侧端盖集成充气阀安装位，用于预充氮气的充注与压力检测。

　　外形尺寸方面，4升容积对应的罐体直径与长度比例经过优化，既保证胶囊有足够的伸缩行程，也控制整体占用空间，方便在液压站阀台旁、设备机架内侧的狭小空间内布置。安装边界需要重点校核：罐体两端接口的同轴度要保证管路对接时无附加安装应力，卧式安装时需要配套固定抱箍或安装支架承托罐体重量，避免管路接头长期承受罐体自重带来的弯曲载荷；设备布局时要在充气阀一侧预留操作空间，方便后期使用压力表检测预充压力、补充氮气；罐体周围要预留散热间隙，避免靠近高温热源导致内部氮气压力异常升高，同时要远离强腐蚀环境，防止红色防腐外涂层破损后壳体锈蚀。

　　结构设计上，囊式结构的气液隔离方式让油液与氮气不直接接触，响应速度快，适合高频脉动吸收场景；壳体的圆弧过渡造型减少了承压死角，疲劳强度优于直角拼接容器；两端接口的对称布局也支持不同方向的管路接入，适配多种油路走向。建模时完整还原了各零件的装配关系，包括壳体、端盖、油口接头、充气阀、内部胶囊的相对位置，可直接用于液压系统布局干涉检查、安装支架设计、管路走向校核，也能作为液压原理演示、设备选型比对的参考结构，帮助设计人员在方案阶段确认蓄能器的安装空间、接口匹配性与维护操作空间，避免后期装机时出现布局干涉、维护空间不足的问题。
