方块式液压油旋转接头结构设计

　　做液压系统集成的时候，最怕的就是相对运动部件之间的硬管连接，设备动作几次就扯裂油管、渗油漏油，尤其是工装夹具转台、自动化线的回转工位、工程机械的动臂铰接部位，油路要跟着部件连续回转，硬管根本扛不住反复弯折，普通胶管的扭转寿命也撑不住高频往复回转的工况，这时候就得靠旋转接头来做动静油路的过渡衔接。

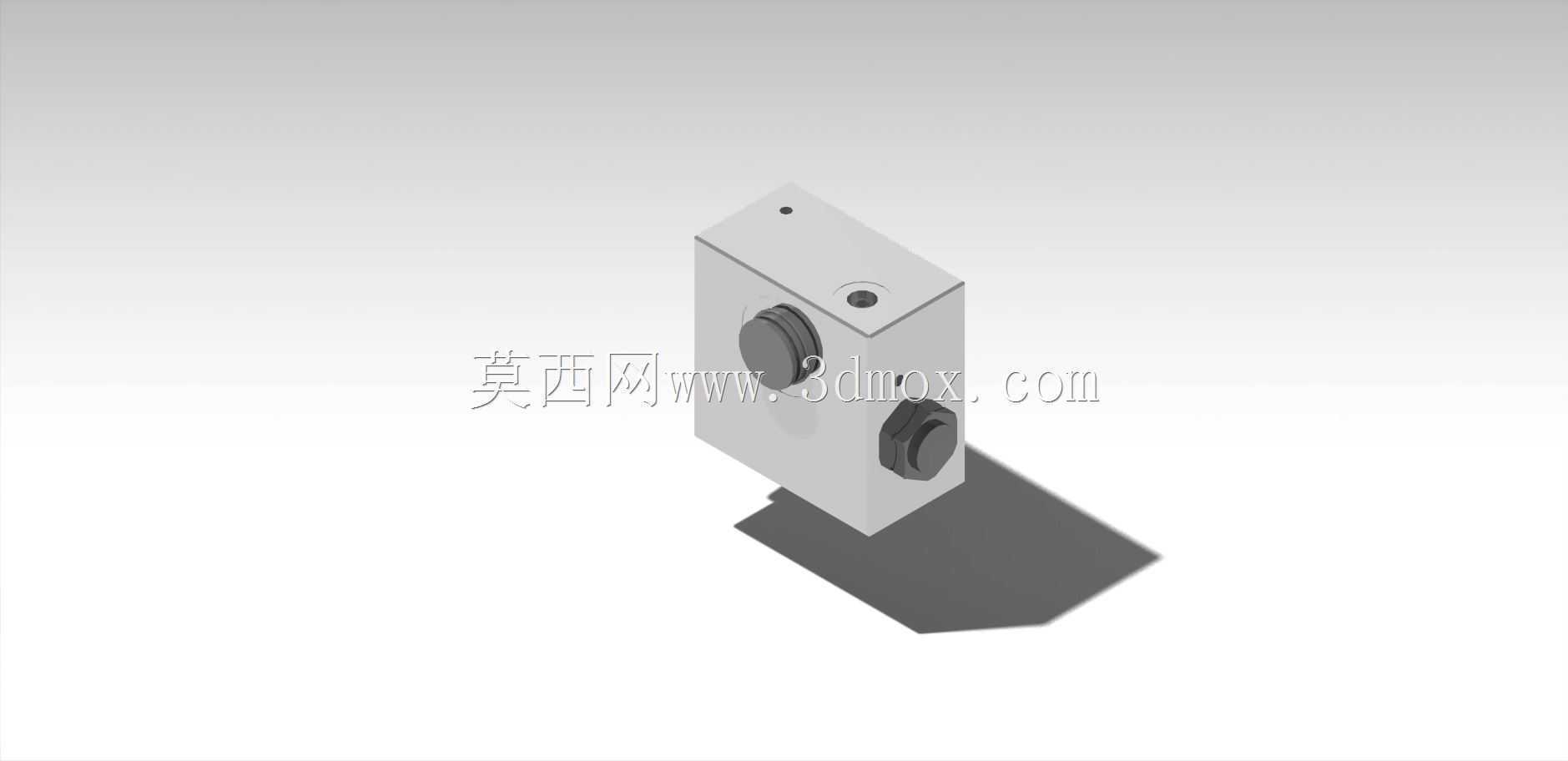

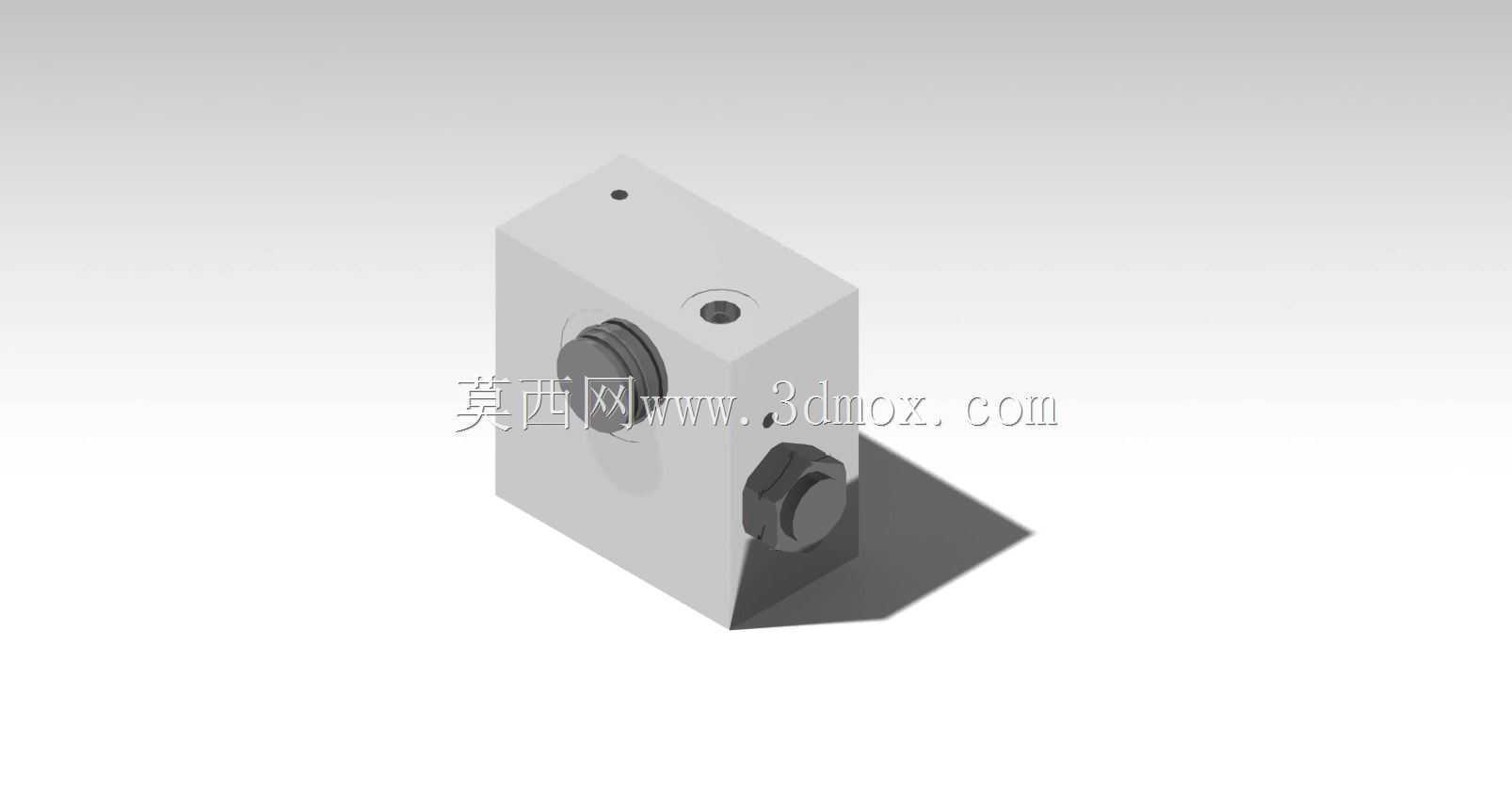

　　这次做的这款方块式油旋转接头，没有采用常见的圆柱外壳结构，而是直接做了方正的六面体安装基体，当初定这个结构的时候，主要是考虑到很多集成阀组的安装面都是平面，方块结构不用额外做安装支架，直接靠基体的平面就能贴紧阀块或者安装板定位，找正的时候比圆柱壳体方便太多，打表找正只要靠直角尺靠住两个相邻立面就能快速校准同轴度，不用做专用的抱箍夹具，现场安装的效率能提不少。

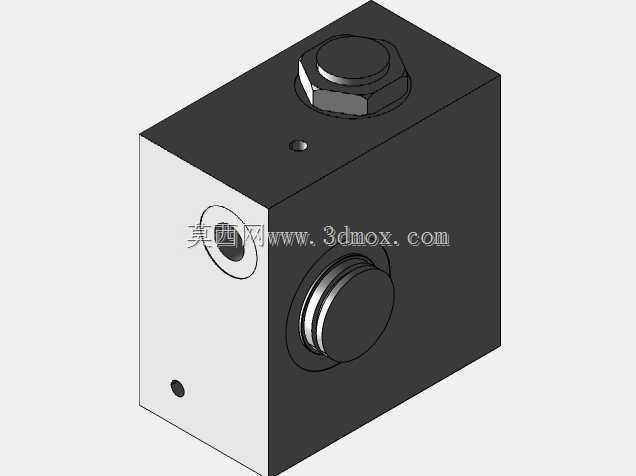

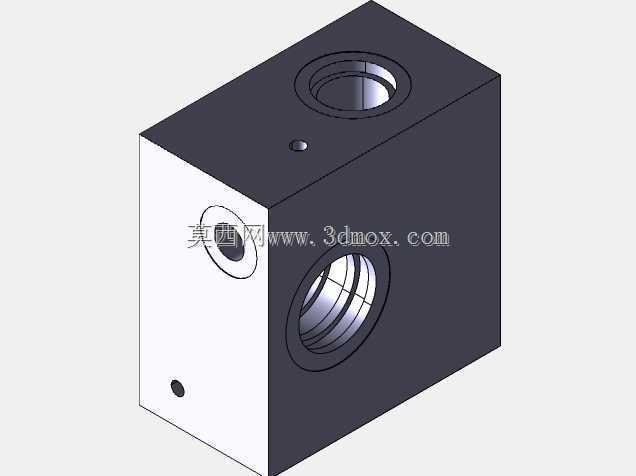

　　从功能上看，这款接头主要用来在固定油路和回转执行件之间传输压力油，壳体上的侧向通油孔直接对接固定侧的油路，前端伸出的轴头对接回转侧的油口，内部的密封结构采用了组合式密封设计，高压侧用抗挤出的硬质密封环，低压回油侧用低摩擦的耐磨密封件，既保证16MPa工作压力下不会出现内泄外漏，又能把回转阻力降到最低，不会因为密封预紧力太大导致回转卡滞，长时间运行也不会出现密封件异常磨损的问题。顶部的六角螺塞是预留的排气和检修口，初次充油的时候不用拆整个接头，拧开螺塞就能排掉腔体内的空气，避免油液混气导致的执行件爬行、压力波动问题，后期维护的时候也能从这个口检查内部密封的磨损情况，不用整体拆离安装面。

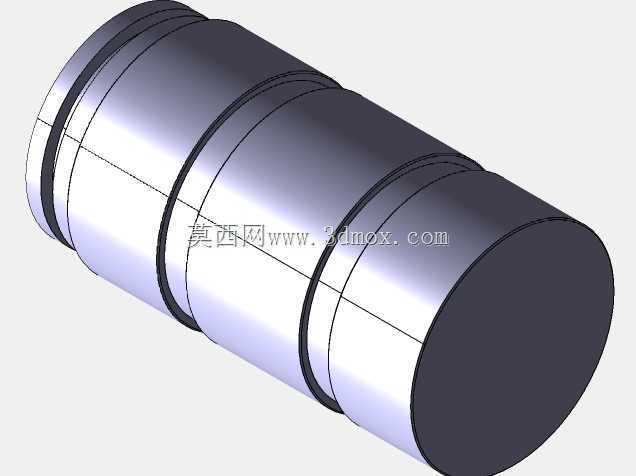

　　设计的时候特意把安装孔位做了沉孔处理，固定螺栓完全沉到基体内部，不会突出安装面，整个接头装完之后外表面没有突出的紧固件，在狭小安装空间里不会和周边的管线、结构件发生干涉，两个通油孔的位置做了同轴度公差约束，和回转轴线的垂直度控制在0.02mm以内，避免安装偏心导致的密封偏磨。安装边界上，这款接头的方块基体边长控制在常规液压阀的安装尺寸序列里，侧向油口采用通用的公制细牙螺纹，和标准液压管接头完全适配，不需要单独做过渡接头，伸出的回转轴头长度做了限位设计，对接的时候不用反复测量插入深度，轴肩贴紧对接件的安装面就到了正确位置，能避免插入过深顶坏内部密封，或者插入太浅导致漏油的问题。

　　实际工况适配性上，这款接头可以用在数控转台的夹紧油路上，跟着转台连续回转的时候持续输送压力油，保证夹具在回转过程中保持稳定的夹紧力；也可以用在工程机械的属具连接部位，挖斗、液压剪这类属具来回摆动的时候，不会因为油路扭转导致油管破损；在自动化生产线的回转工装上，这款方块结构的接头可以直接集成在阀组旁边，不用额外铺设长管路，减少油路的压力损失，整个液压回路的响应速度也能更快。建模的时候把内部的油道做了圆滑过渡，没有直角拐角，油液流经的时候不会产生紊流和局部压降，通油能力比同通径的直角接头高15%左右，长时间通油也不会在拐角处产生淤积，适合长期连续运行的液压工况。
