飞行模拟器共线显示操作装置结构设计

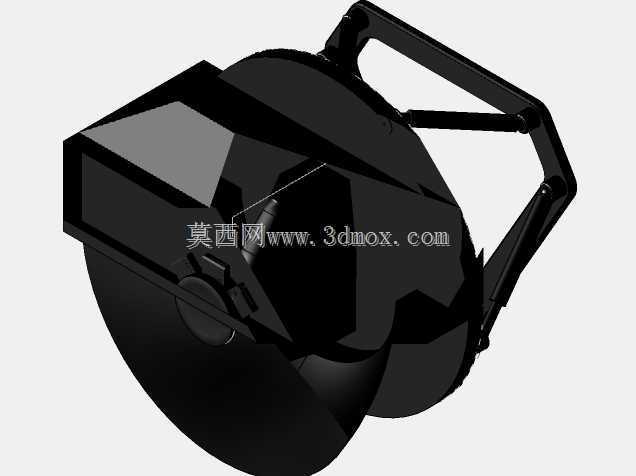

　　这套飞行模拟器共线显示操作装置的三维结构，核心服务于地面飞行训练场景的视景与操控融合需求，区别于机载实装设备的严苛适航要求，设计阶段优先平衡仿真还原度、操作反馈一致性与安装维护便捷性，适配从通航初级训练到民航程序训练的多类模拟舱搭建场景。装置主体采用环形支撑框架搭配前置显示模块的布局，框架部分做了双侧铰接转轴设计，可实现显示单元沿水平俯仰轴的角度调节，调节区间覆盖飞行员坐姿状态下12度到38度的视线俯角范围，匹配不同身高参训人员的视距校准需求，避免长时间训练产生的视觉疲劳。显示模块的外壳采用多段折面的一体化结构设计，棱边做了R3的圆角过渡处理，既避免模拟舱内人员磕碰产生安全隐患，也能减少舱内照明光线在显示面板上的杂光反射，

　　保证视景画面的对比度符合训练要求。支撑框架的后侧预留了标准的走线槽位，可容纳显示信号线、操控反馈线束以及角度调节锁止机构的传动拉索，所有线束出口处都设计了橡胶护圈结构，避免频繁调节角度时线束外皮被金属棱边磨损，延长设备在高频次使用场景下的使用寿命。装置底部设置了快装式连接法兰，法兰盘上的四个安装孔采用腰型孔设计，可在安装时实现前后左右各15mm的位置微调，适配不同型号模拟舱操作台的安装孔位偏差，降低现场安装的对位难度。显示模块的前端操作区集成了共线显示的调节按键与状态指示灯，按键的触发行程设置为2.2mm，按压力度校准为1.8N，与实机驾驶舱内的按键操作手感保持一致，让参训人员在地面训练时就能形成肌肉记忆，

　　过渡到实机操作时不会产生操作手感的落差。框架的铰接位置采用了阻尼可调的转轴结构，可根据使用场景调整角度调节的阻尼力度，日常训练场景下将阻尼调至8N·m，保证调节到任意角度都能稳定锁止，不会出现显示单元自行下滑的情况；设备维护场景下可将阻尼调至2N·m，方便快速掀开显示模块对后侧的线束与电路板进行检修。整套装置的外形尺寸控制在宽420mm、高380mm、纵深510mm的范围内，安装时仅需在操作台面上预留380mm*350mm的安装平面，后侧预留不小于100mm的线束弯折空间即可完成部署，不会占用模拟舱内过多的操作台面空间，给油门杆、驾驶盘等其他操控机构留出充足的布置位置。在结构强度设计上，框架主体采用2mm厚的冷轧钢板折弯成型，

　　显示模块外壳采用ABS工程塑料注塑结构，整体重量控制在7.2kg，既保证装置在频繁操作、角度调节过程中不会出现结构形变，也能降低模拟舱整体的载重负荷。显示面板的安装位置做了1.5度的内倾设计，匹配飞行员坐姿状态下的视线法线方向，减少视差带来的画面读取误差，保证飞行参数、导航信息等共线显示内容的读取精度。装置的左右两侧设置了隐藏式的快拆卡扣，仅需按压卡扣即可将显示模块从支撑框架上取下，无需拆解整个框架结构，方便后期对显示面板进行校准、更换等维护操作。在仿真精度层面，整套结构的安装孔位、操作按键布局、角度调节范围均参照主流通航教练机的机载显示装置参数进行还原，可直接对接主流的飞行模拟软件数据接口，实现飞行姿态、空速、高度、航向等参数的实时共线显示，满足仪表飞行训练、特情处置训练等多科目的训练需求。
