协和式超音速民航客机整机装配结构

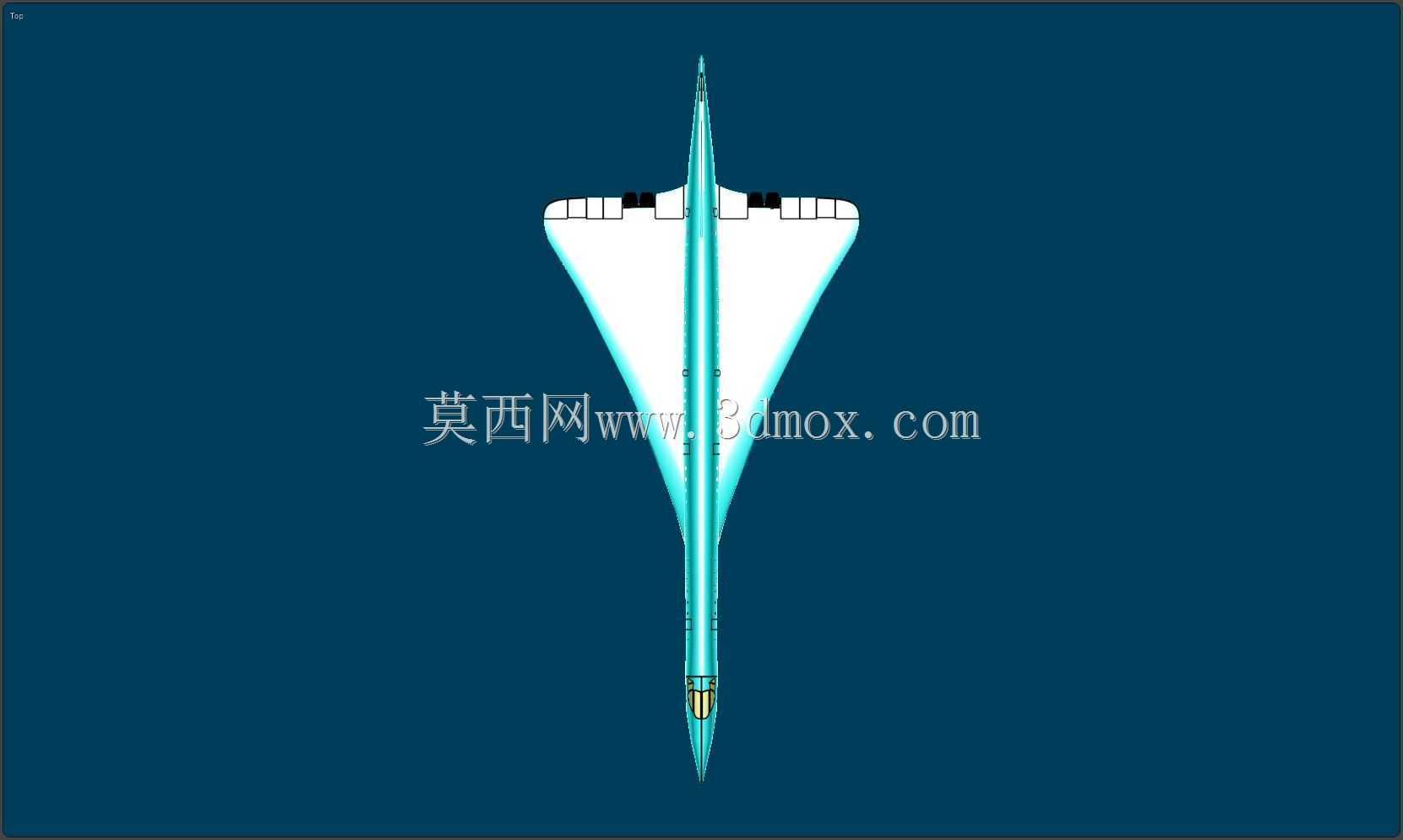

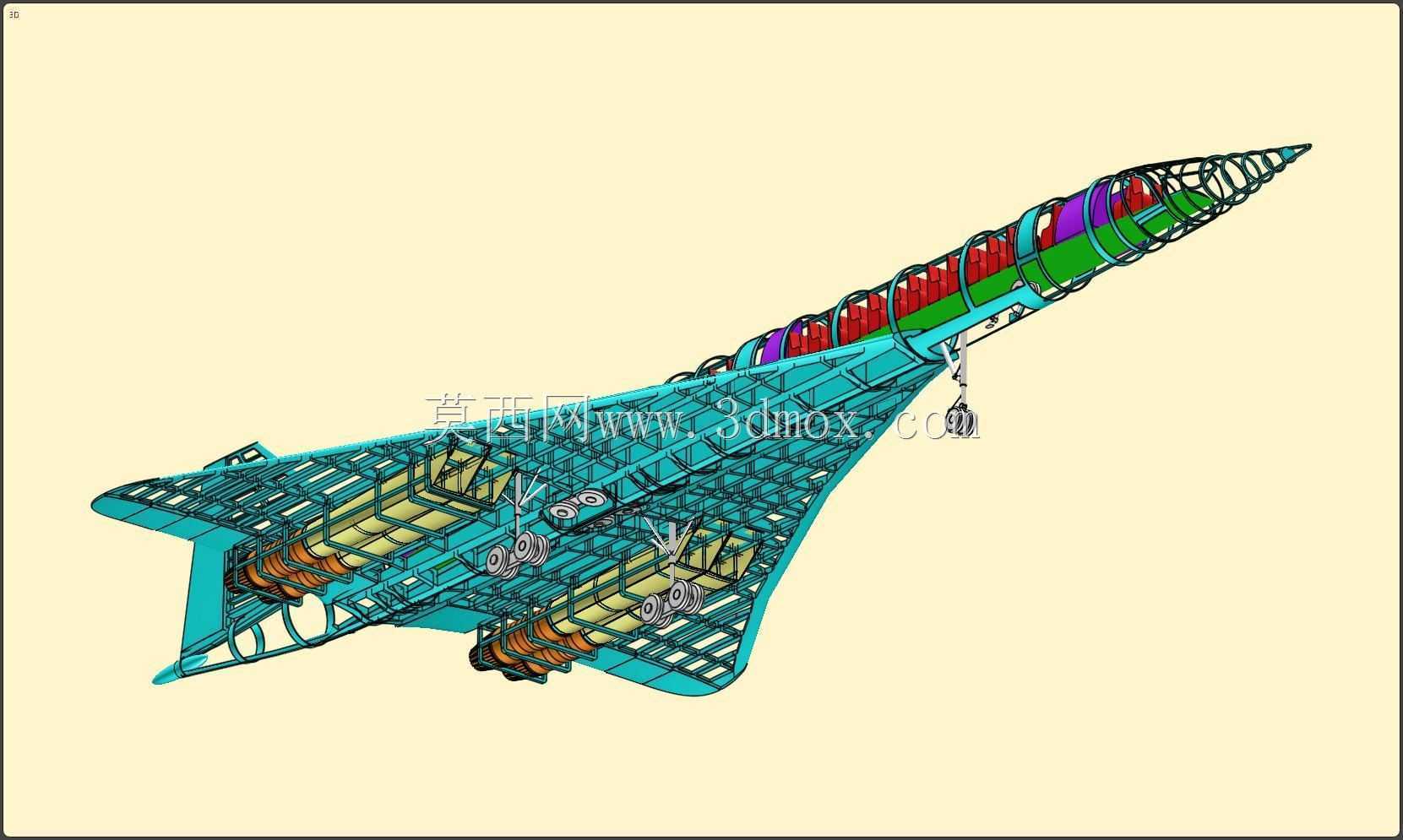

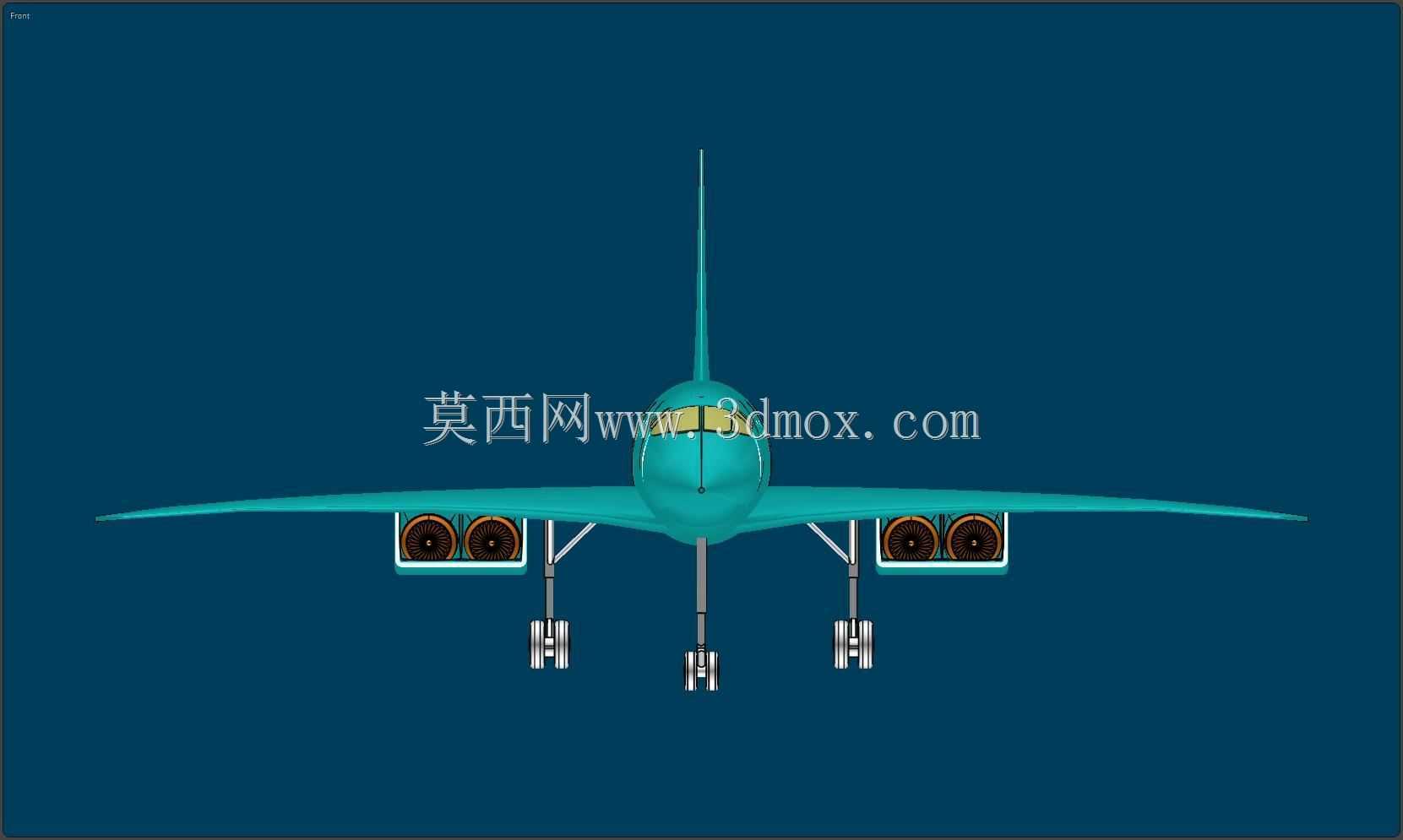

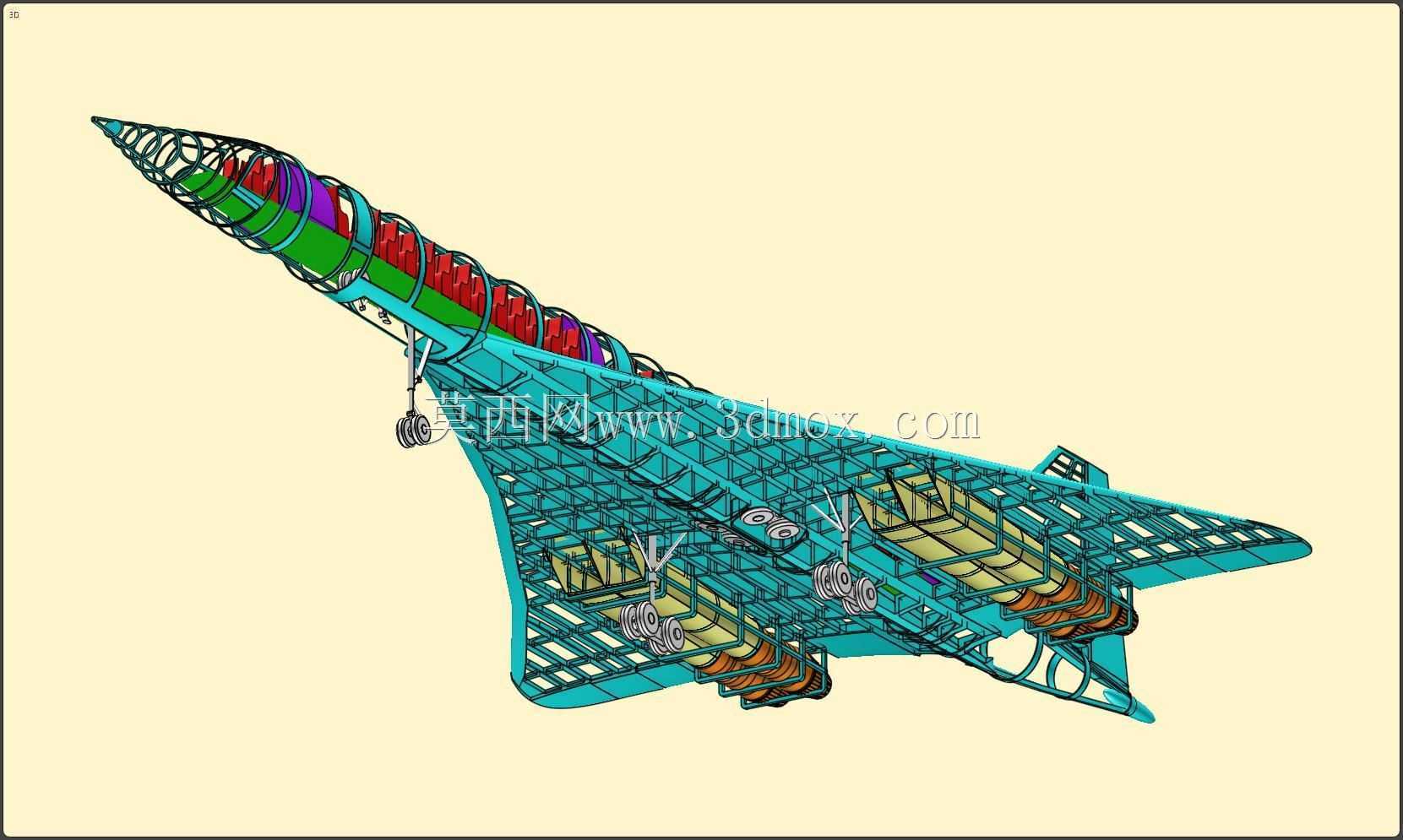

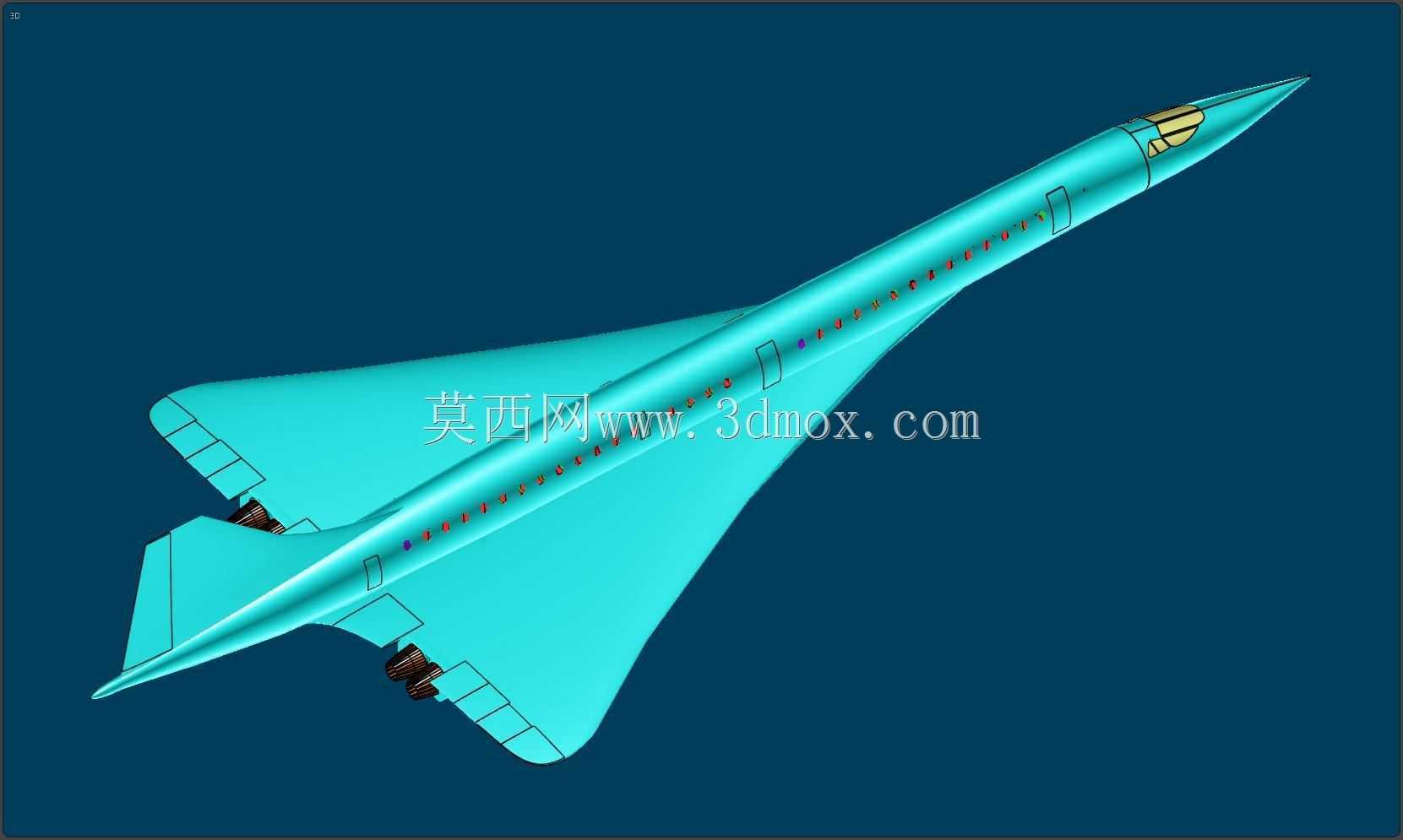

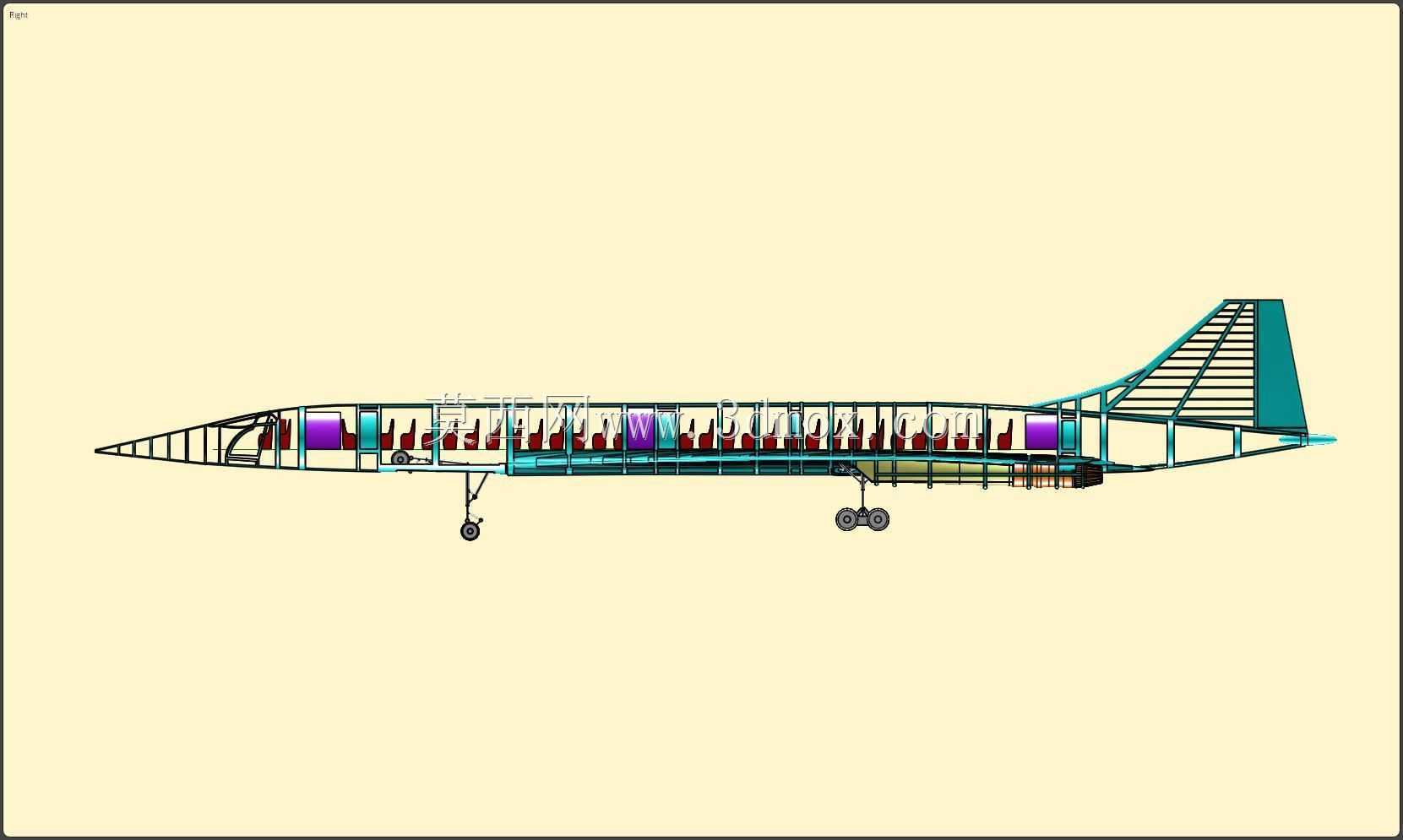

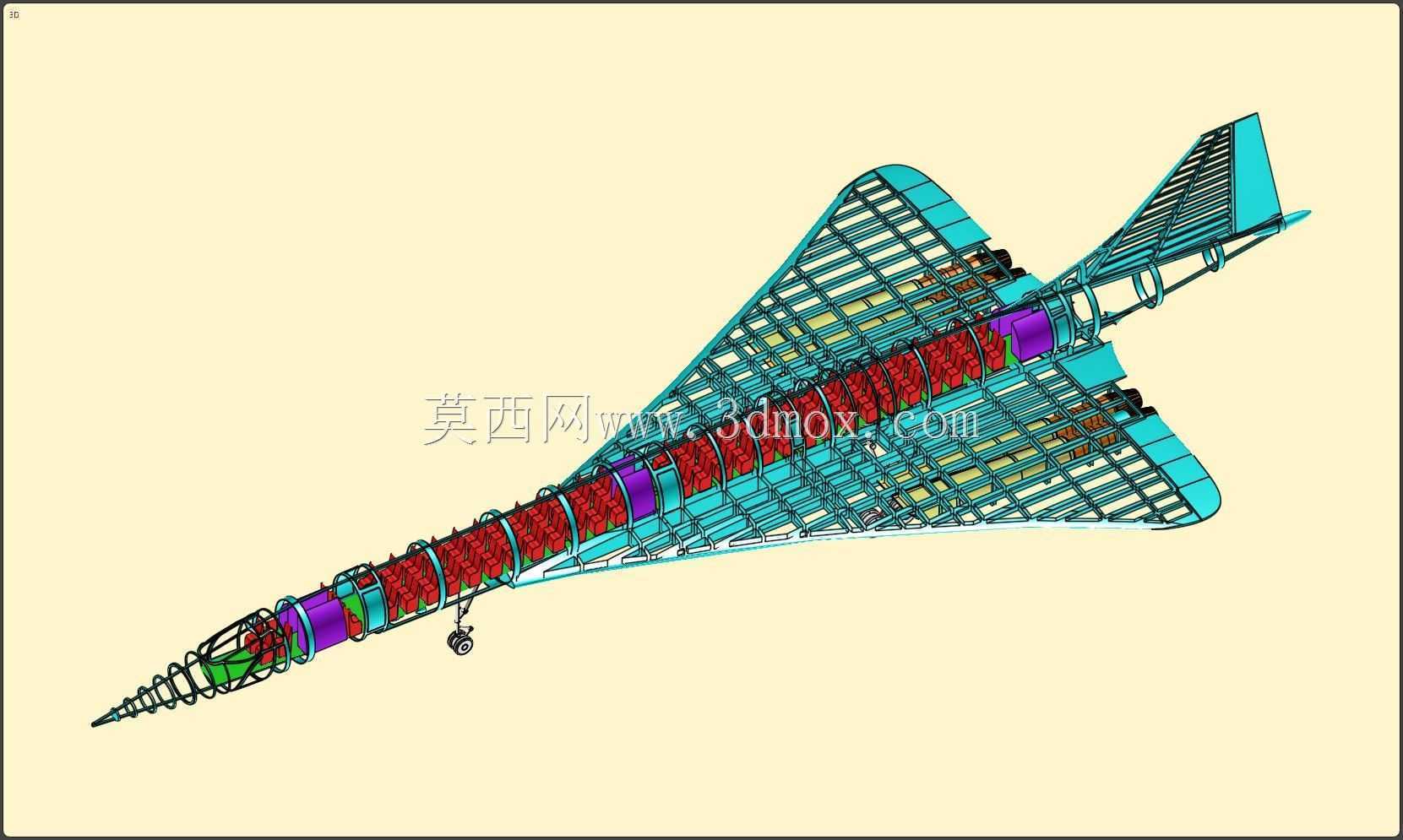

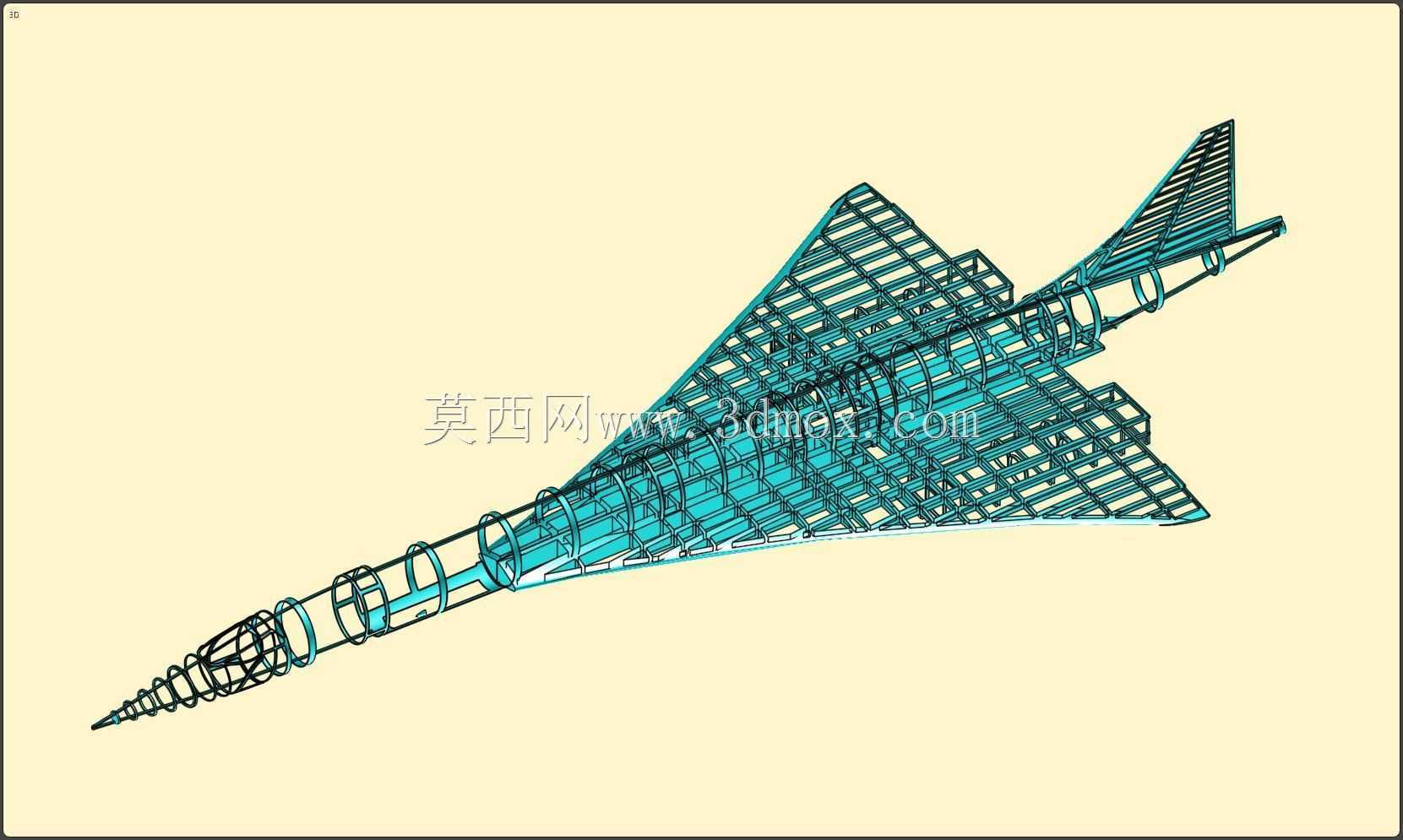

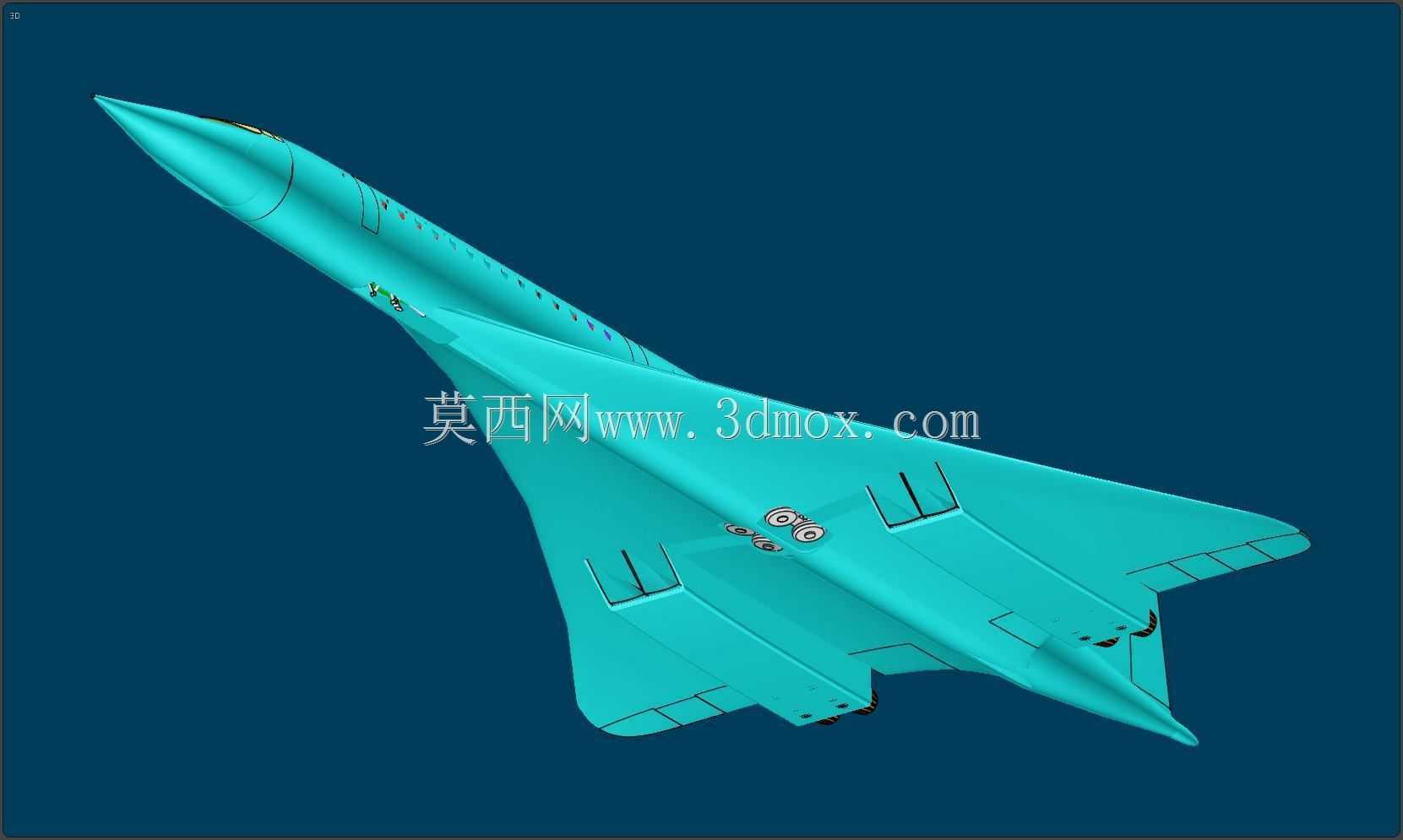

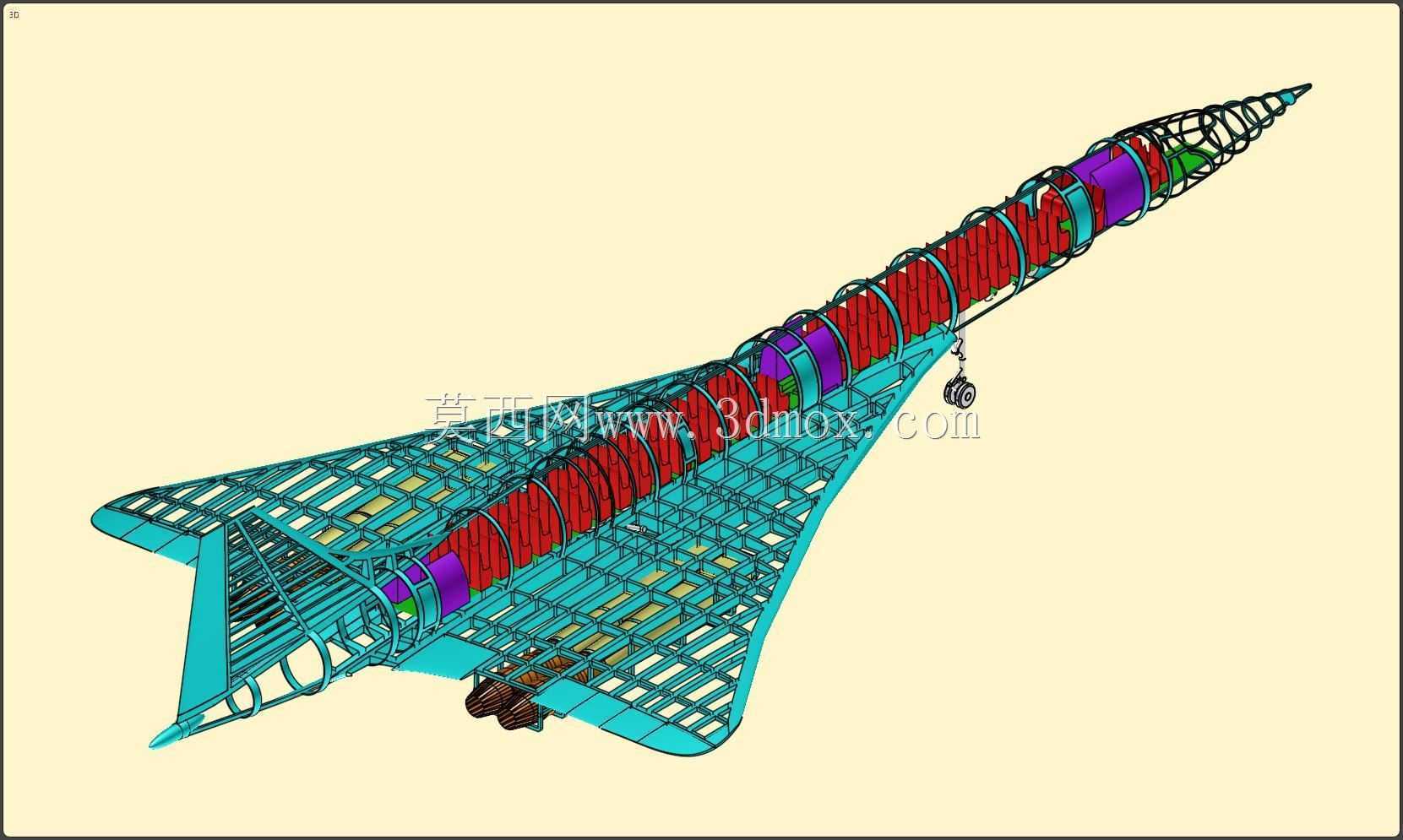

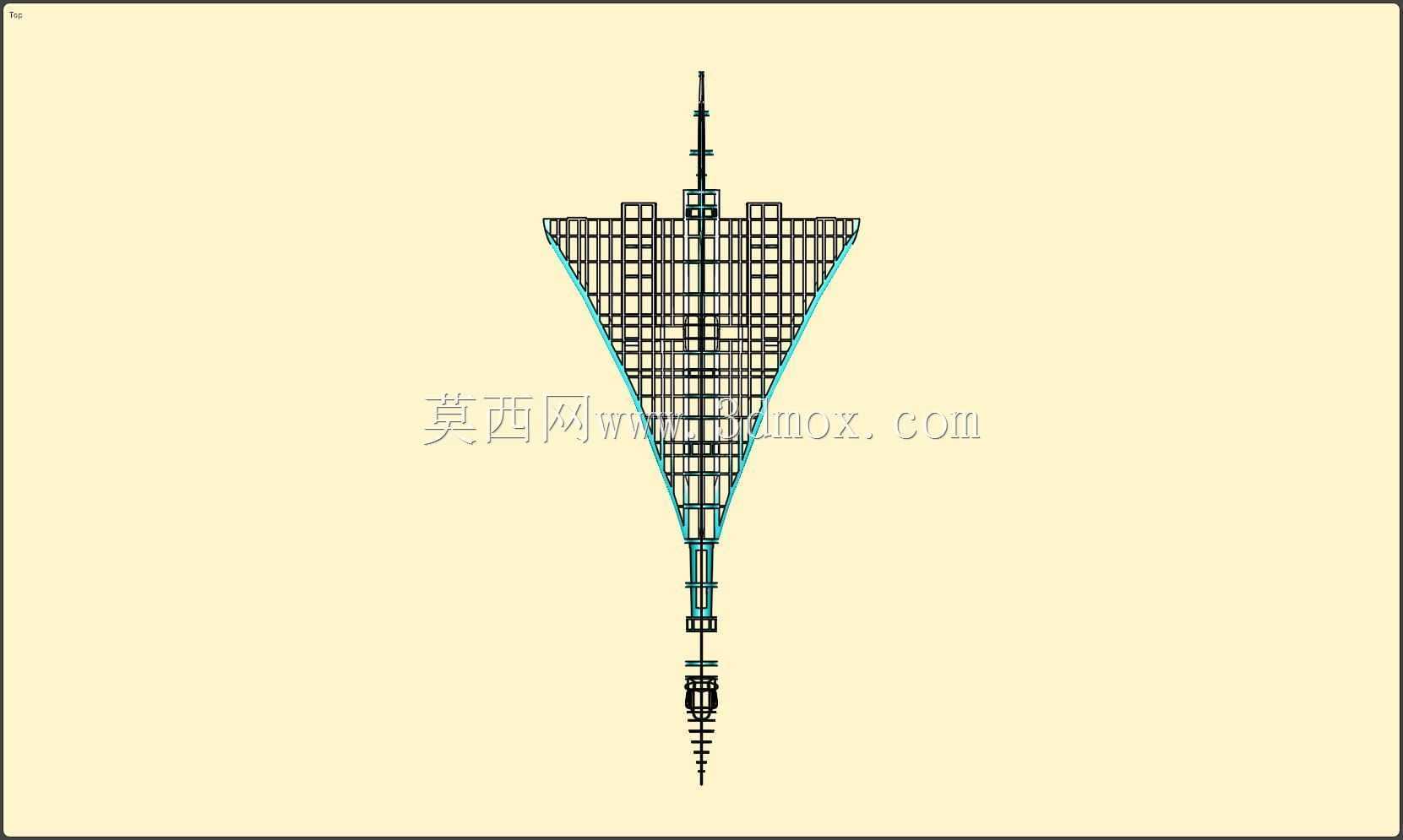

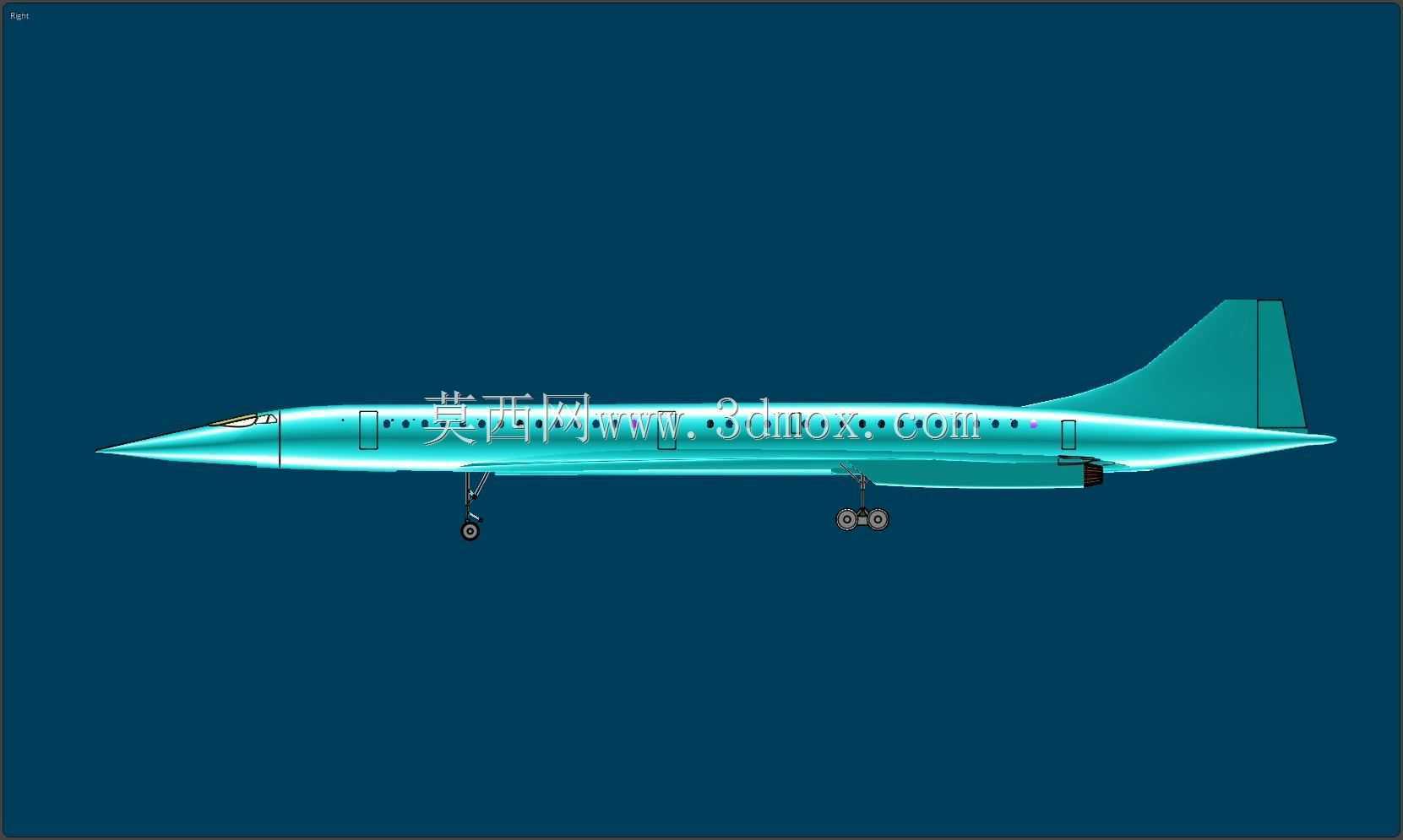

　　该模型还原的协和式超音速客机，是民用航空领域唯一投入商业运营的超音速载人飞行器，其核心应用场景聚焦于跨大西洋高端民航客运航线，能够将传统亚音速跨洋飞行的时长压缩一半以上，满足高时效出行需求，同时也可作为超音速飞行器气动布局、结构设计的教学与科研验证载体，为后续超音速民用航空器的研发提供结构参考。整机装配结构共包含225个独立实体零件，所有零件按照实际航空器的系统划分逻辑，归集到18个子装配模块中，覆盖机身主体、三角翼结构、可变机鼻、垂尾组件、起落架系统、动力舱段、客舱段结构等核心组成部分，每个子装配模块的零件拆分逻辑完全匹配实际航空器的部装流程，可直接用于装配工艺演示、结构干涉检查等工程场景。设计过程中以公开的8.

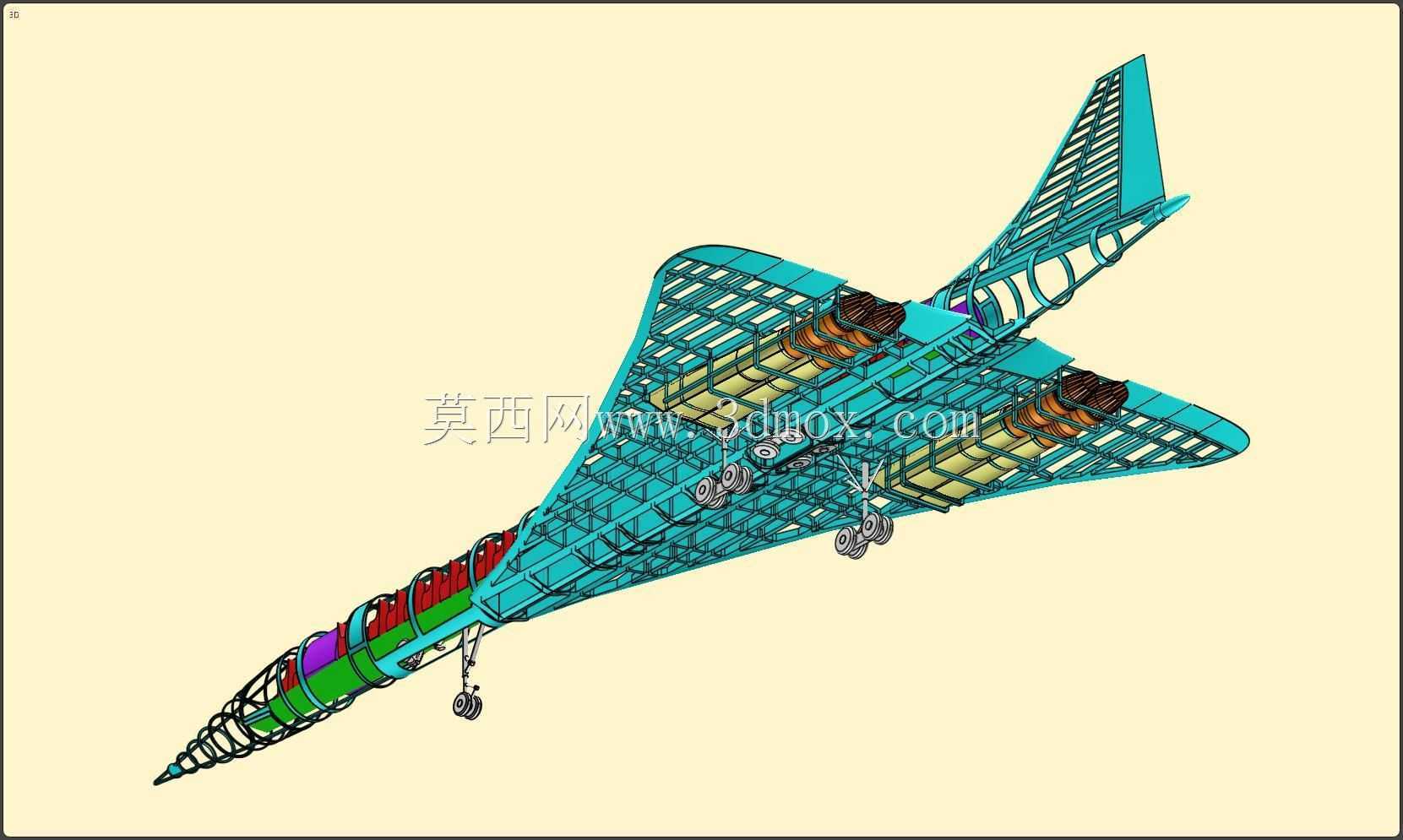

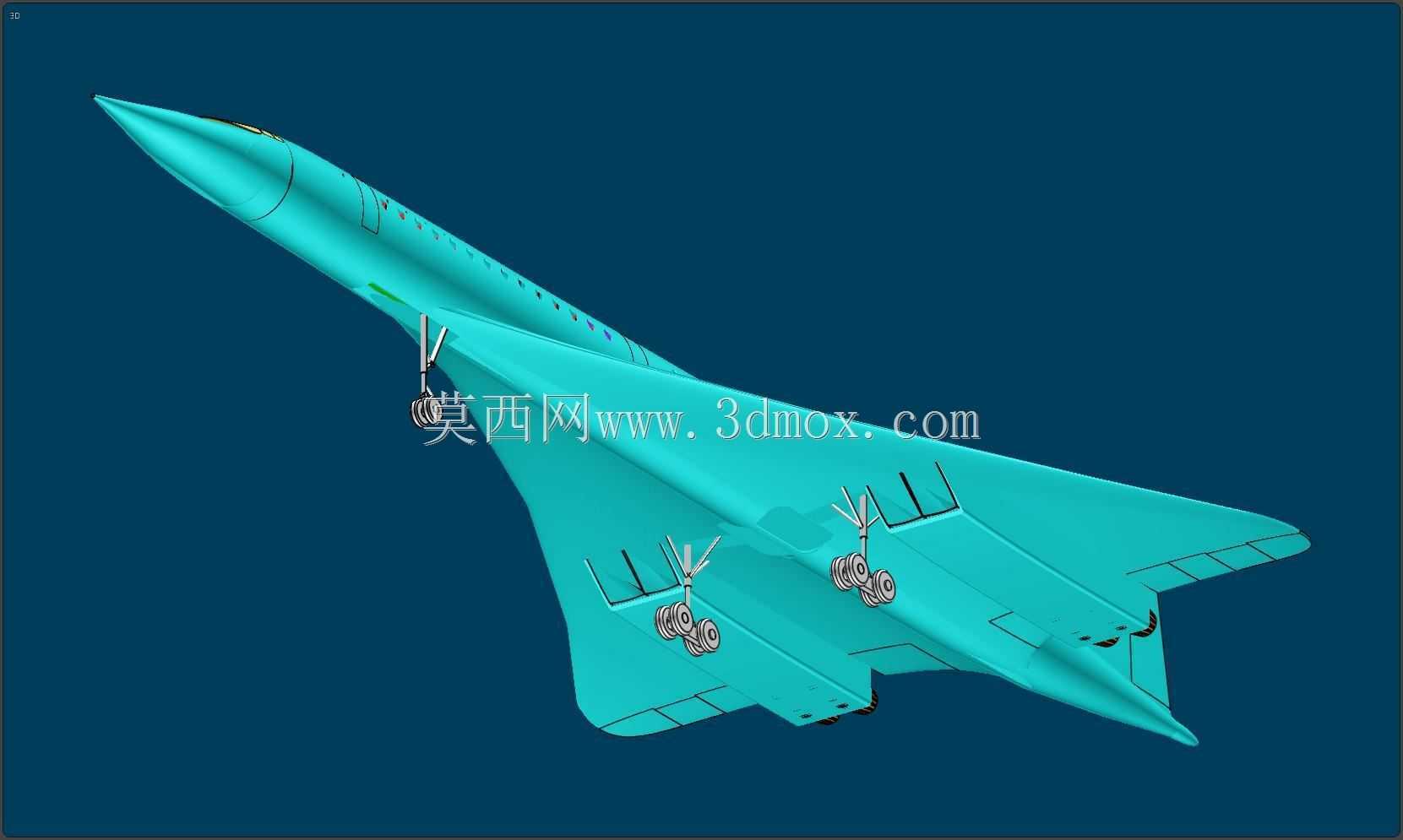

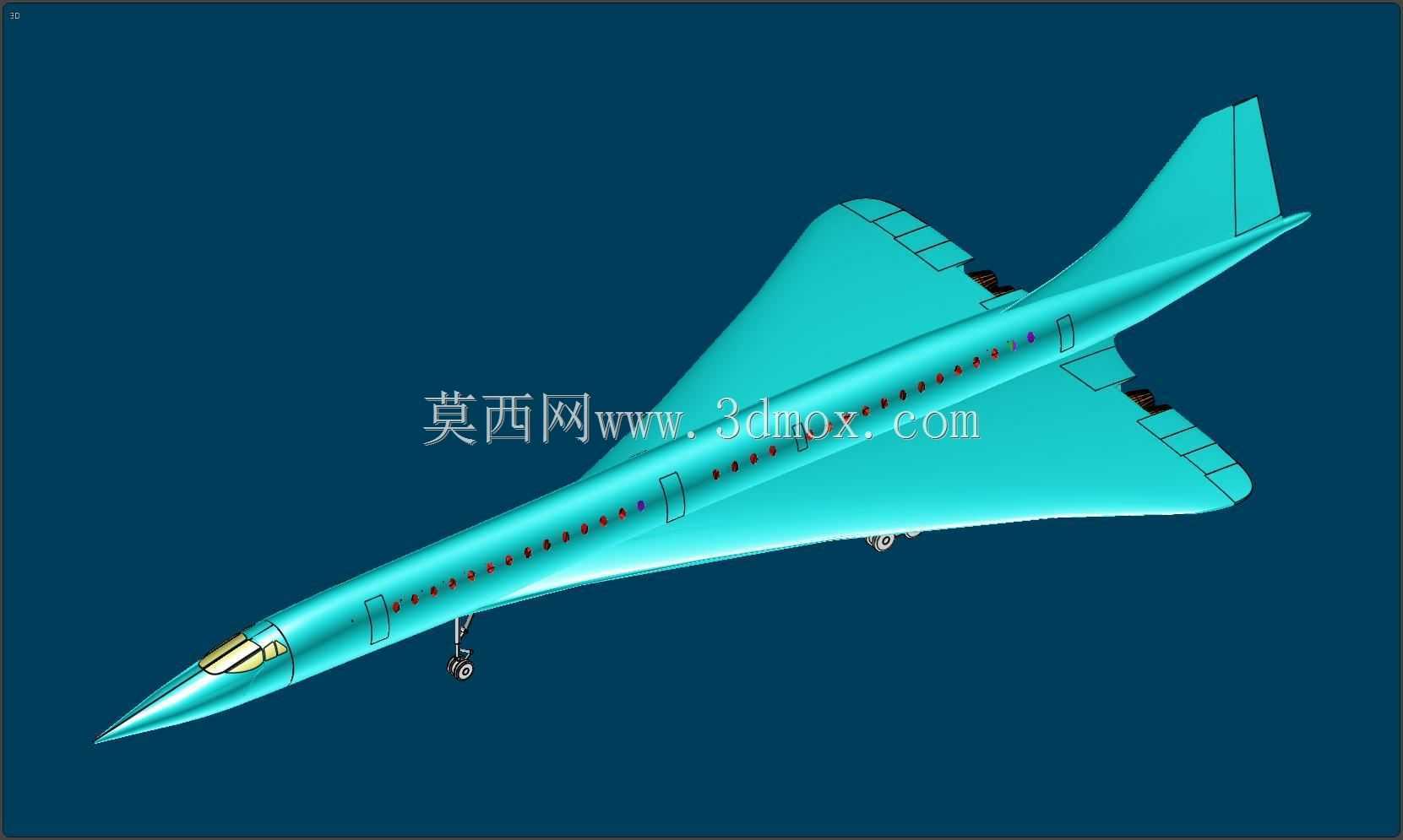

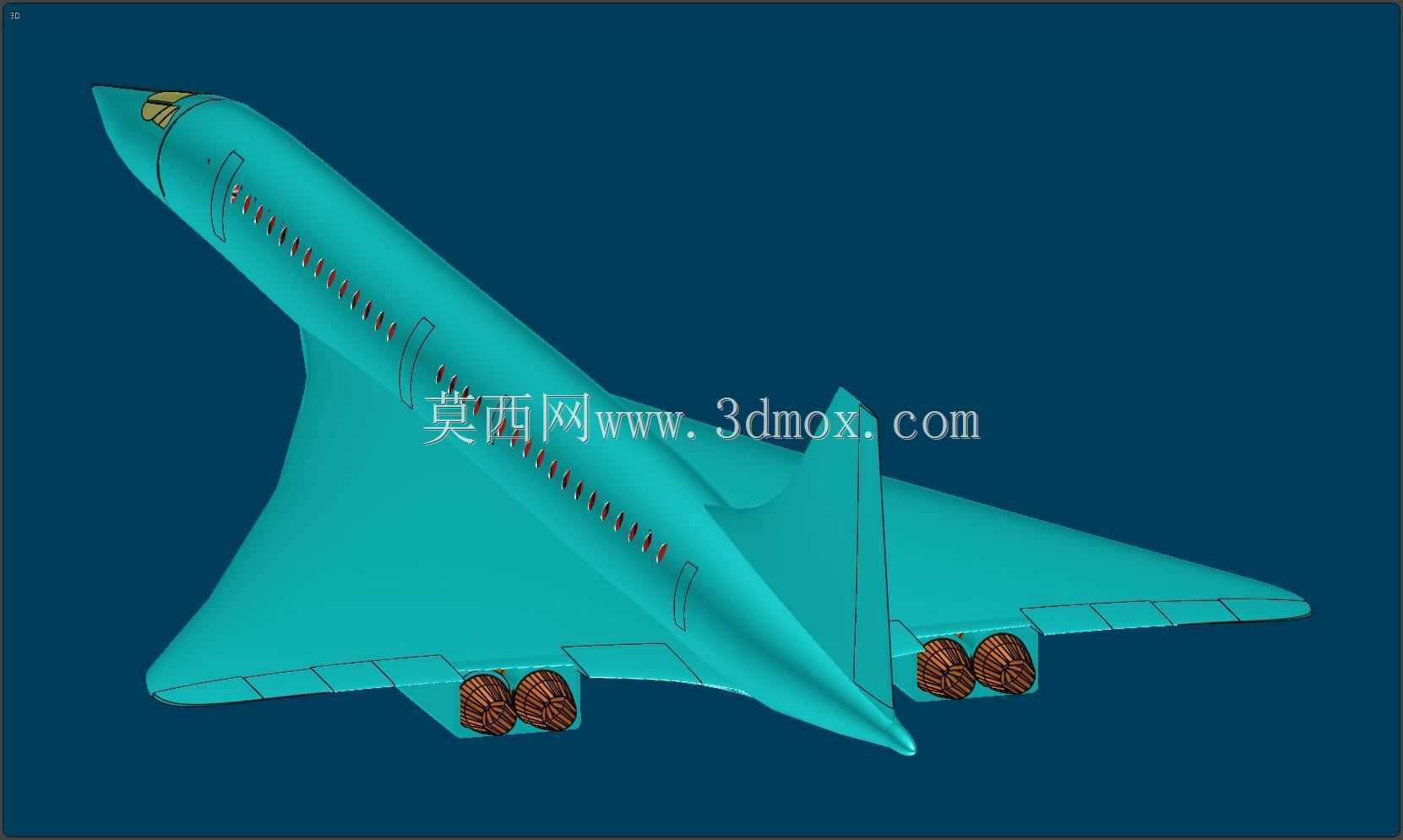

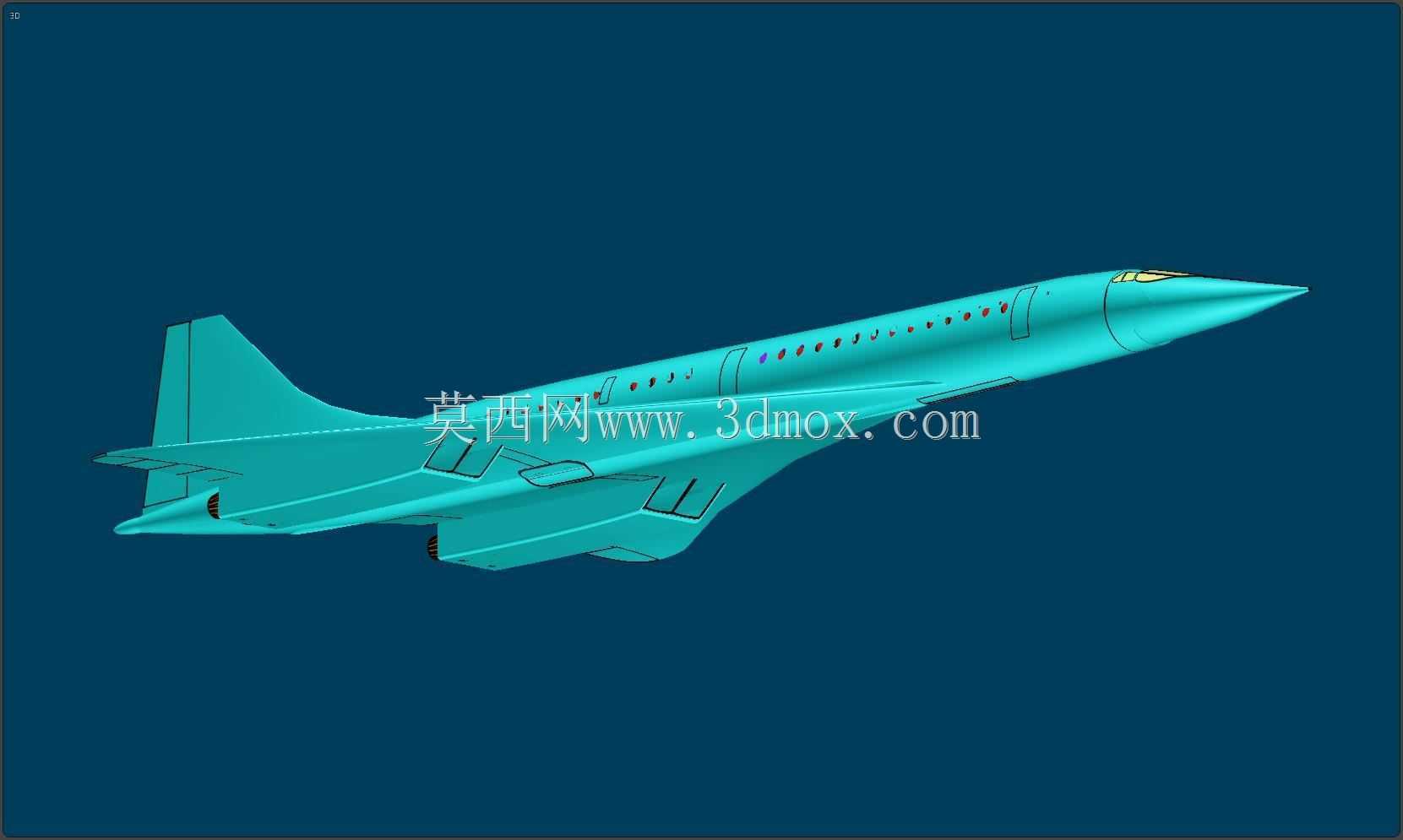

　　5英寸×11英寸标准三视图作为基准底图，通过等比例缩放映射三维坐标完成主体轮廓构建，虽因参考图源的比例限制存在局部尺寸偏差，但整体气动外形的关键特征完全还原：标志性的细长尖拱形机头搭配可下垂的整流结构，能够在起降阶段为飞行员提供充足的下视视野，巡航阶段则抬升复位保证气动流畅性；无尾三角翼的机翼后掠角、翼型厚度分布均匹配原型机的超音速减阻设计，机翼后缘的操纵面分区清晰，可直观展示升降副翼的布置逻辑；四台发动机以两组并列的方式安装在机翼下方后缘位置，短舱外形与机身、机翼的衔接处做了连续曲面过渡，还原了原型机为降低波阻做的一体化气动设计；起落架采用前三点式布局，前起落架与主起落架的收放舱位、支柱结构、机轮构型均按照实际结构还原，

　　可直观展示起降状态下的支撑结构受力路径。从安装边界与尺寸逻辑来看，模型严格遵循原型机的总体尺寸比例，机身长细比、翼展与机身长度的比值、垂尾高度与机身高度的比例关系均符合公开的原型机参数，在进行虚拟装配、气动仿真前置处理时，可直接按照比例换算得到实际尺寸参数，无需额外调整整体比例。子装配模块之间的连接界面完全按照实际航空器的对接缝划分，机身段与机翼段的对接面、发动机短舱与机翼的连接交点、垂尾与后机身的安装位置均预留了标准的装配约束基准，可直接用于拆解演示装配顺序，帮助设计人员理解大型超音速飞行器的部装逻辑。在功能特性还原上，模型重点突出了协和式客机区别于常规亚音速客机的结构特征：三角翼的前缘锯齿结构、机翼下方的涡流发生器位置、

　　机身表面的客舱舷窗排列规律、机头驾驶舱的多块风挡构型均做了精细化还原，能够清晰区分出原型机在不同飞行阶段的结构形态差异。对于结构设计从业者而言，该模型可作为超音速飞行器薄壁结构装配逻辑的参考案例，观察大长细比机身的分段设计思路、三角翼与机身的翼身融合过渡处理方式、动力系统与机体结构的集成设计方法；对于三维建模从业者而言，该模型的子装配拆分方式、曲面构建逻辑可作为复杂交通工具建模的练习参考，理解从二维三视图到三维实体模型的映射过程，掌握大曲率连续曲面的建模技巧，以及多零件装配时的基准统一原则。需要注意的是，因参考图源的精度限制，模型内部的管路、线缆、客舱内饰等非外露结构未做细化还原，主要聚焦于机体主结构与气动外形的展示，在用于工程仿真时需根据实际参数补充内部结构细节，调整局部尺寸偏差以满足仿真精度要求。
