流体实验用射流冲击测试装置结构

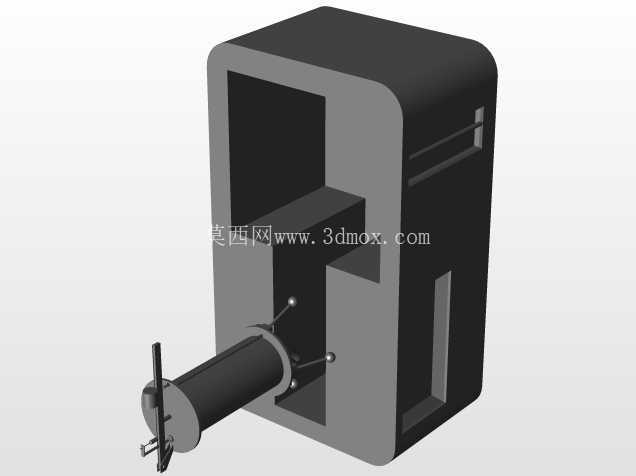

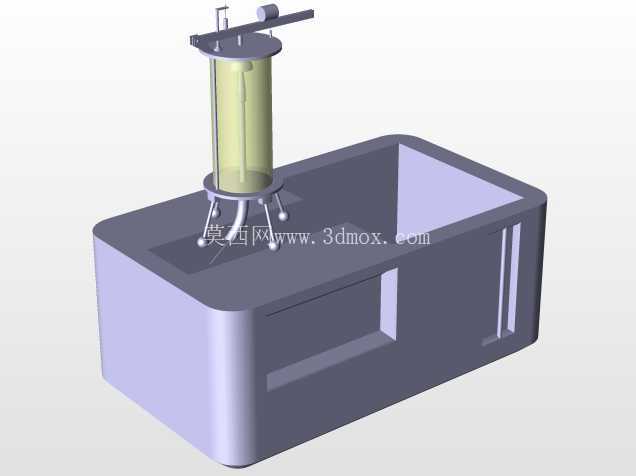

　　这套射流冲击装置主要面向高校流体力学实验室、流体工程研发测试场景搭建，核心用途是完成垂直射流对平板的冲击作用力测试、射流动压分布测量、不同液位下射流冲击力标定这类基础流体实验，也可用于小型喷嘴的射流特性验证，为流体管路设计、喷嘴选型提供实测数据支撑。从结构设计逻辑来看，整套装置采用立式框架布局，底部为三脚支撑结构，三个支脚均带可调脚垫，可在不平整的实验台面上完成水平校准，支脚与主体储液筒采用快拆式连接，方便实验结束后排空残液、拆解清洗。

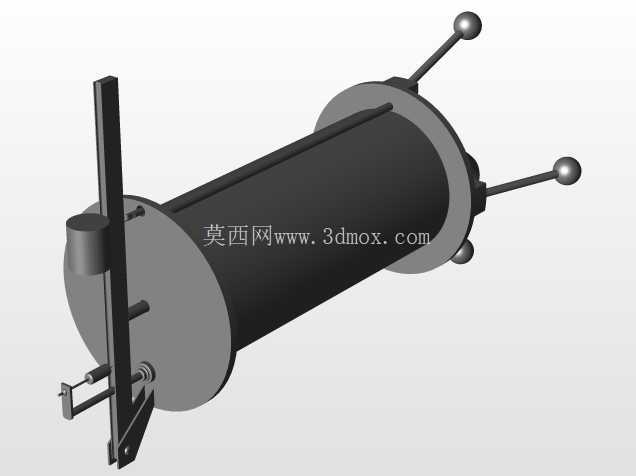

　　主体储液筒为透明圆柱筒体，采用可视化设计，实验过程中可直接观察筒内液位变化、射流流态，避免传统金属筒体无法观测内部流场的缺陷；筒体顶部设置水平悬臂导轨，冲击靶板的安装座可沿悬臂导轨横向滑动，以此调整射流冲击点与靶板中心的相对位置，满足不同偏心距下的冲击测试需求。装置核心的射流发生段位于筒体中心轴线位置，采用可升降式喷嘴安装结构，通过侧边的锁紧旋钮可调整喷嘴出口与下方靶板的垂直间距，调整范围覆盖常规教学实验所需的50mm到300mm区间，调整到位后通过顶丝锁紧即可保证定位精度，不会因为射流反冲出现位置偏移。

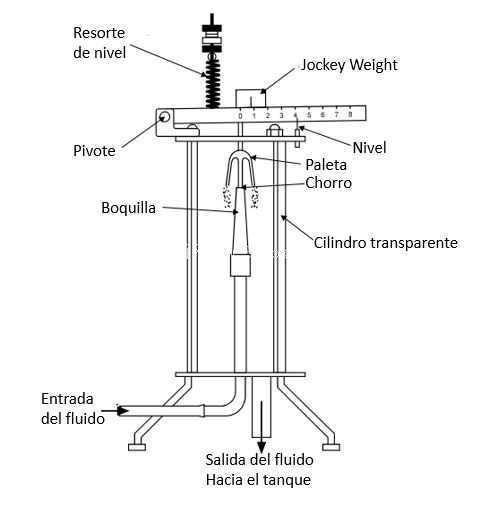

　　顶部悬臂上集成的液位标尺（图中标注Nivel的测量段）采用滑动式指针设计，指针与筒内浮子联动，可直接读取实时液位高度，无需外接液位传感器即可完成液位参数的快速读取，适配本科教学实验中快速读数、减少设备接线复杂度的需求。从安装边界来看，整套装置最大外轮廓直径约450mm，含悬臂总高度约700mm，放置在标准800mm宽度的实验台面上即可完成安装，不需要额外的固定螺栓，依靠三脚支撑的自重即可保证实验过程中的稳定性，射流反冲力最大不超过50N，不会出现装置倾覆的风险。

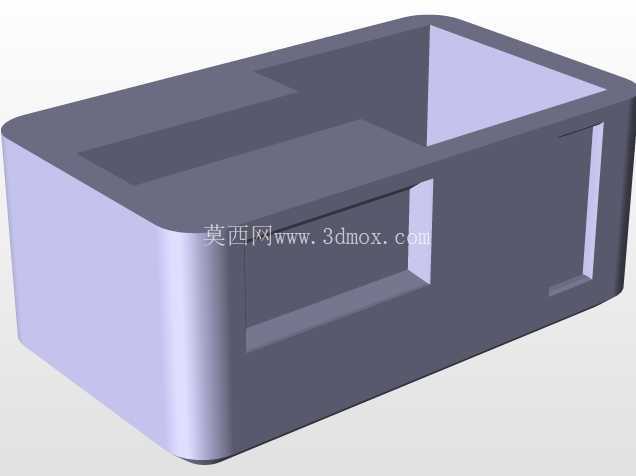

　　结构设计上充分考虑了实验操作的便利性：筒体底部设置排液口，实验结束后可直接打开阀门排空筒内存水，不需要翻转筒体；靶板采用快装式压板固定，可根据实验需求更换不同材质、不同表面粗糙度的靶板，完成不同壁面条件下的射流冲击测试；喷嘴采用标准螺纹接口，可更换不同口径的喷嘴，适配不同射流速度、不同流量的测试需求。在细节结构处理上，所有与液体接触的部件均采用耐腐蚀材质，可兼容清水、低浓度腐蚀性实验流体的测试需求；所有活动调节部位均设置密封结构，避免实验过程中出现渗漏，影响实验数据准确性；悬臂导轨上设置刻度标识，横向调整靶板位置时可直接读取偏移量，不需要额外使用量具测量，提升实验操作效率。这套结构的设计核心是在满足基础流体实验测试精度要求的前提下，尽可能简化操作流程、降低设备维护难度，同时兼顾可视化教学的需求，让实验人员可以直观观察射流从喷嘴流出到冲击靶板的完整流态变化，相比传统封闭式实验装置更适合教学场景使用，也能满足小型研发项目中基础射流参数测试的需求，不需要搭建复杂的管路系统即可快速开展实验。
