折叠翼自杀式巡飞弹药结构设计

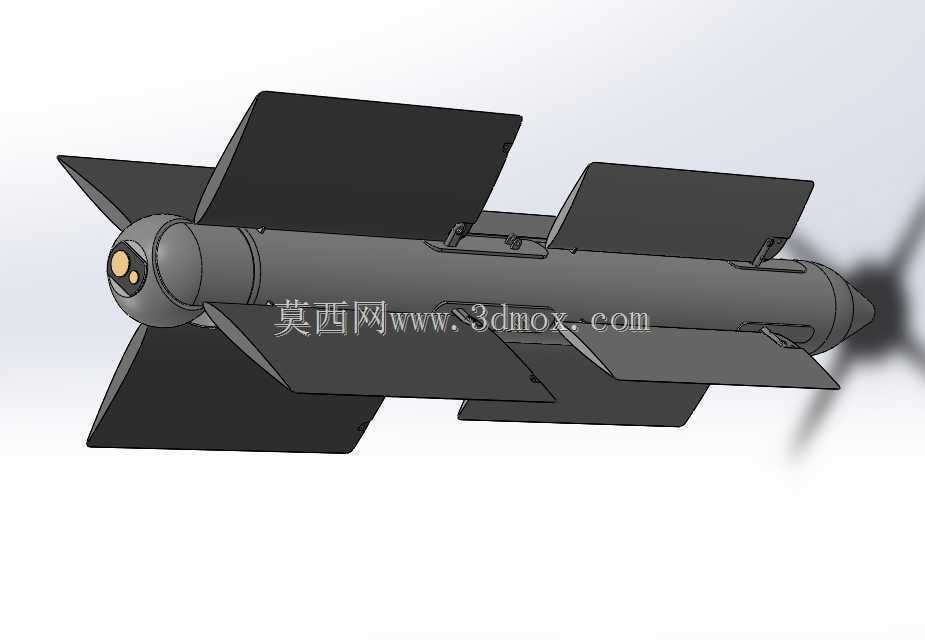

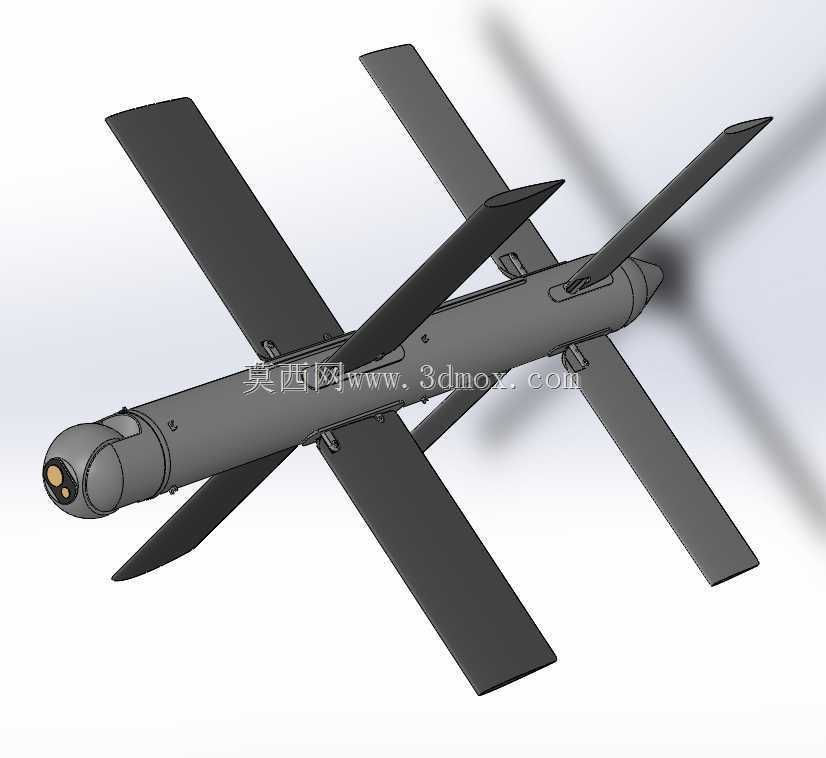

　　该巡飞弹药的结构设计围绕单兵携行、快速部署、低空突防的核心需求展开，整体采用圆柱段弹身搭配多片折叠弹翼的布局，弹身头部设置导引头安装舱，可适配不同制导模块的安装接口，舱段衔接处采用定位止口加径向销钉的连接形式，保证飞行过程中弹体结构刚度，避免高速气流扰动引发的舱段错位。弹翼采用手动折叠设计，非作战状态下所有弹翼可沿弹身周向贴合收纳，收纳后整体外廓尺寸控制在单兵携行具的装载边界内，无需额外拆解即可装入标准背囊，展开时仅需手动扳动弹翼至锁定位置，翼根处的弹性锁销会自动卡入定位槽，无需额外工具即可完成部署准备，整个展开过程可在数秒内完成，适配前沿阵地快速反应的使用场景。动力段布置在弹身尾部，采用尾部螺旋桨推进形式，

　　尾撑结构与弹身采用一体化加工的连接座，保证推进系统的同轴度，降低飞行过程中的振动传递，避免振动影响导引头的工作精度。弹身中部设置战斗部安装舱，舱段内壁预留有炸药填充与引信安装的定位台阶，引信接口采用标准化设计，可适配触发、近炸等不同类型引信的安装需求，舱段与前后弹身的连接采用快拆结构，便于根据任务需求更换不同当量的战斗部模块。从气动设计角度看，多片式大展弦比弹翼在展开后能够为弹体提供足够的升力，保证低速巡飞阶段的飞行稳定性，弹翼的翼型采用低速低阻层流翼型，在小迎角飞行状态下能够保持较高的升阻比，延长巡飞航程，弹翼的后掠角经过优化，在弹体以一定俯冲角度攻击目标时，能够保持足够的操纵效率，避免失稳。弹身表面预留有多个传感器安装窗口，

　　可根据任务需求加装气压高度计、空速管、卫星导航天线等组件，窗口盖板与弹身表面齐平，避免产生额外的气动阻力。整体结构的重量分配经过严格配平，重心位置控制在弹身全长的靠前位置，保证弹体在无控滑翔阶段也能保持稳定的低头姿态，降低飞控系统的调节压力。在结构强度校核方面，弹身主体采用轻量化铝合金材质的薄壁结构，壁厚根据不同舱段的受力情况做差异化设计，战斗部舱段适当加厚壁厚以承受发射与飞行过程中的过载，弹翼采用高强度复合材料成型，在保证结构刚度的同时降低整体重量，翼根处的折叠转轴采用高强度不锈钢材质，能够承受展开瞬间的冲击载荷以及飞行过程中的气动弯矩。该类巡飞弹药主要适用于前沿步兵分队的近距离精确打击场景，可对敌方轻型装甲车辆、掩体工事、

　　人员集结点等目标进行精确打击，相比传统迫击炮等曲射武器，其具备空中巡飞待击、目标选择灵活、打击精度高的特点，折叠翼的设计让其不需要专用的发射筒装置，可由单兵直接携带投放，大幅降低了一线部队的使用门槛。在建模过程中，所有活动部件的运动间隙都经过严格校核，折叠翼在收放过程中不会与弹身表面的传感器窗口、尾部螺旋桨发生运动干涉，锁止机构的行程与弹力参数经过匹配，保证在飞行过程中不会因为气动载荷导致弹翼意外折叠，同时手动解锁的力度控制在成年人单手握持即可操作的范围内，避免操作难度过大影响部署速度。弹体头部的导引头舱采用透明整流罩设计，整流罩与弹身的衔接处采用圆角过渡，降低头部的气动阻力，同时整流罩的安装座预留有密封槽，可加装密封圈满足雨天等复杂环境下的使用需求。
