嵌入式金属壳体防护安装结构

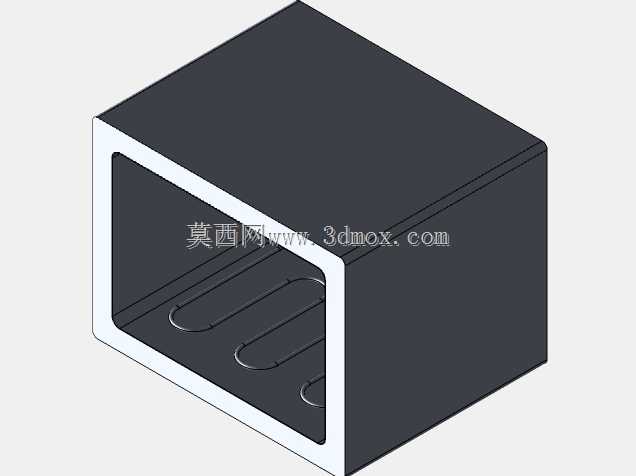

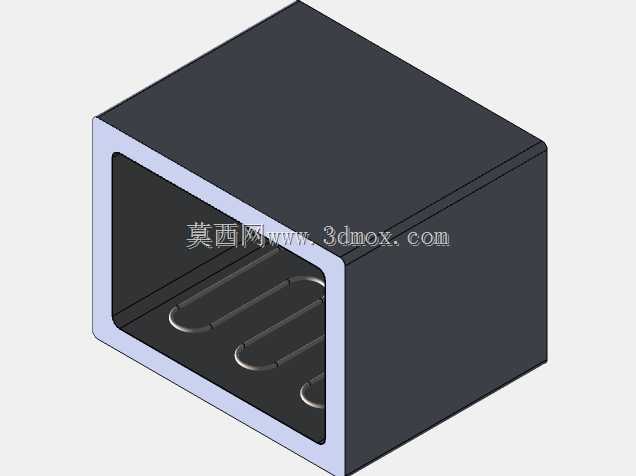

　　该嵌入式壳体结构多用于工业控制模块、小型传感单元或板载功能组件的外置防护，在自动化产线的工位信号采集节点、设备侧装的小型控制单元、机柜内部的功能模块封装场景中十分常见，区别于外露式安装的壳体，这种嵌入式结构能够最大程度压缩设备外凸尺寸，避免工位操作过程中的磕碰剐蹭，同时能让模块与安装基面保持齐平，减少积灰与走线外露的问题。从结构设计来看，壳体采用单侧开口的框型主体，开口侧设置一圈外翻的贴合边，安装时可直接嵌入预先开好的安装孔位，外翻边能够贴合在安装基面表面，起到限位与密封贴合的作用，不需要额外设计突出的安装耳，整体外观更简洁。壳体内部的底面上设计了三道平行的长圆形安装槽，这类槽位属于可调式安装结构，

　　适配不同尺寸的内置电路板或功能组件，安装时不需要在壳体上二次打孔，只需根据内置组件的固定孔位调整螺丝在长圆槽内的位置即可锁紧，既能够兼容同系列不同规格的内置模块，也能抵消部分加工公差带来的装配偏差，降低装配环节的修配工作量。壳体的壁厚设计兼顾了结构强度与轻量化需求，侧壁采用等厚设计，在边角位置做了微小的圆角过渡，既避免钣金加工时的应力集中，也能减少安装过程中边角划手的问题，开口侧的外翻边与主体侧壁采用折弯一体成型，没有额外的拼接焊缝，整体结构刚性更好，长期使用不会出现拼接位开裂的问题。在实际选型应用时，需要注意该壳体的安装边界尺寸，嵌入部分的外形尺寸需要与安装基面的开孔尺寸保留0.1到0.2毫米的装配间隙，方便安装时顺利嵌入，

　　同时外翻边的外轮廓尺寸需要大于开孔尺寸至少3毫米，保证安装后能够完全遮盖开孔边缘的毛刺与加工误差，提升安装后的外观一致性。内部的长圆安装槽深度与壳体底面厚度保持一致，槽边做了压边处理，不会出现锐边割伤内置组件线束的问题，槽的长度方向与壳体开口面平行，调整内置组件位置时不会影响开口侧的面板安装，后续如果需要在开口侧加装透明防护面板或者操作按键面板，也不会与内部组件的固定结构产生干涉。这类壳体的防护等级能够满足常规工业车间的使用需求，侧壁的封闭结构可以阻挡日常的粉尘飞溅与少量液体泼溅，适合在没有强腐蚀环境的普通工业场景下使用，相比塑料材质的嵌入式壳体，金属材质的结构还具备一定的电磁屏蔽能力，能够减少内置电路模块受到的外部电磁干扰，

　　提升信号采集与控制的稳定性，在对电磁兼容有一定要求的工控场景下适配性更好。设计过程中没有设置多余的外置结构，整体外表面平整，安装后与安装基面齐平，不会勾挂生产过程中的线缆、操作工具等物件，降低日常生产过程中的意外损坏概率，内部的空腔尺寸预留了足够的走线空间，内置组件的接线可以沿着壳体侧壁排布，不会被夹在组件与壳体壁之间，方便后期的维护拆装。
