迷彩涂装单兵防空导弹结构设计

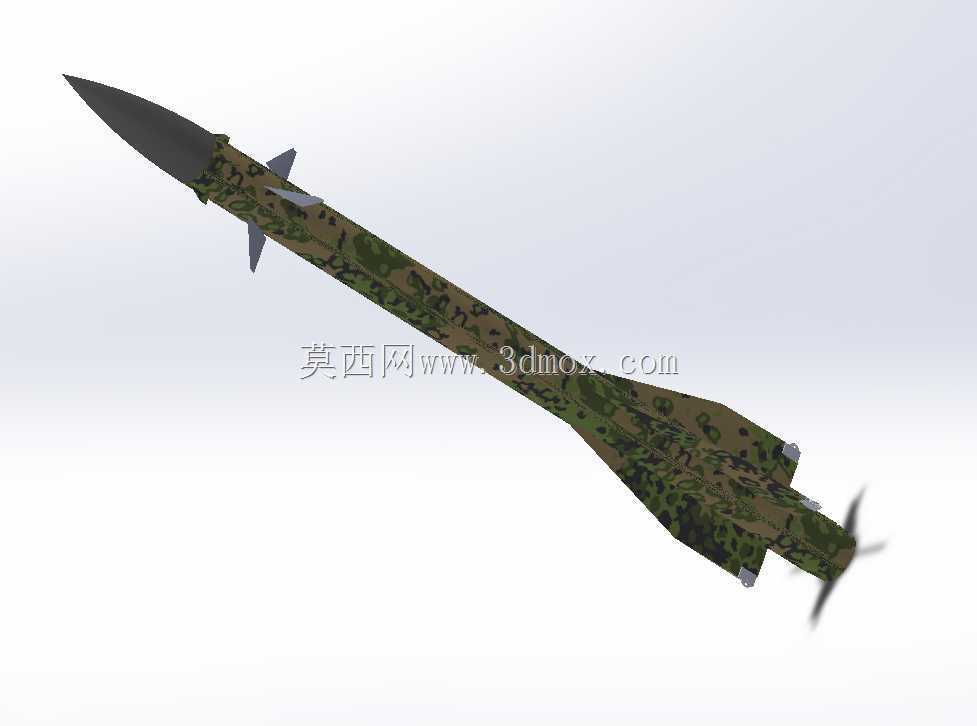

　　这款地对空导弹的三维结构设计，核心围绕近程野战防空的实际作战场景展开，在结构布局上充分考虑了单兵携行、阵地快速部署、发射后姿态稳定的多重需求。弹体整体采用旋成体气动布局，头部为尖锐锥形设计，能够在跨音速飞行阶段有效降低波阻，减少高速飞行过程中的空气阻力损耗，提升末端机动时的速度保持能力。弹身主体采用等直径圆柱段搭配尾部收缩段的结构，圆柱段内部可依次布置导引头舱、战斗部舱、动力舱与控制舱，各舱段之间采用径向定位销加轴向锁紧环的连接方式，既保证舱段对接的同轴度误差控制在0.1mm以内，也便于野战条件下的快速拆装与部件更换。

　　弹体外部的迷彩涂装采用数码迷彩分块设计，在三维建模阶段就按照实际装备的迷彩斑块比例进行曲面映射，保证不同曲面衔接位置的迷彩图案连续无错位，可直接用于渲染作战场景下的隐蔽效果展示。弹体中部布置的四片梯形稳定翼，采用对称X型布局，翼面与弹体轴线呈0度安装角，翼根处设计有与弹身内置舵机连接的转轴结构，舵机偏转角度范围设置为正负15度，能够在飞行过程中通过差动偏转实现弹体的俯仰、偏航与滚转控制，满足近距拦截时的大过载机动需求。尾部设计的四片小尺寸安定翼，主要用于在发动机工作阶段稳定弹体尾部流场，减少发动机喷流引发的弹体振动，安定翼与弹体采用一体化嵌装结构，避免突出的连接结构产生额外寄生阻力。

　　从安装边界来看，弹体最大外径控制在单兵便携防空导弹的常规尺寸区间内，总长度适配单兵发射筒的装填尺寸要求，弹翼在储存状态下可沿转轴折叠贴合弹身，折叠后弹体最大外廓尺寸能够顺利装入标准直径的发射筒内，出筒后在弹簧力作用下自动展开到位并锁定，展开到位后的翼面定位精度可保证飞行过程中不会出现气动颤振。弹体尾部的发动机喷口采用收敛段设计，匹配固体火箭发动机的工作压力曲线，喷口端面与弹体尾部端面齐平，避免在装填发射筒时出现卡滞问题。

　　在结构细节处理上，弹体表面的所有口盖均采用与弹身曲面齐平的设计，口盖边缘设计有0.5mm的倒角，既减少雷达反射截面积，也能降低高速飞行时的气流摩擦阻力。导引头头罩采用透波材料适配的结构接口，预留了导引头安装的定位基准面，能够匹配不同类型的红外或雷达导引头安装需求。战斗部舱段预留了引信安装的螺纹接口与走线槽，内部空间可根据作战需求调整破片战斗部或者聚能战斗部的安装位置，重心调整范围覆盖弹体全长的10%区间，能够适配不同配重下的弹体静稳定度要求。

　　气动设计阶段通过流场仿真验证，该弹体在2马赫飞行速度下的全弹升阻比能够满足近程拦截的射程需求，舵面操纵效率在全飞行包线内均能保证足够的控制力矩，不会出现大攻角下的舵面失速问题。弹体结构的强度设计按照15g过载的机动要求进行校核，所有连接部位的安全系数均取1.5以上，能够承受大机动飞行时的气动载荷与发动机推力载荷。弹体表面的迷彩涂层在建模时预留了涂层厚度的偏移量，实际生产时可按照0.1mm的涂层厚度进行工艺补偿，保证加工后的弹体尺寸符合设计公差要求。
