CSWP认证考试活塞类配置练习建模作品

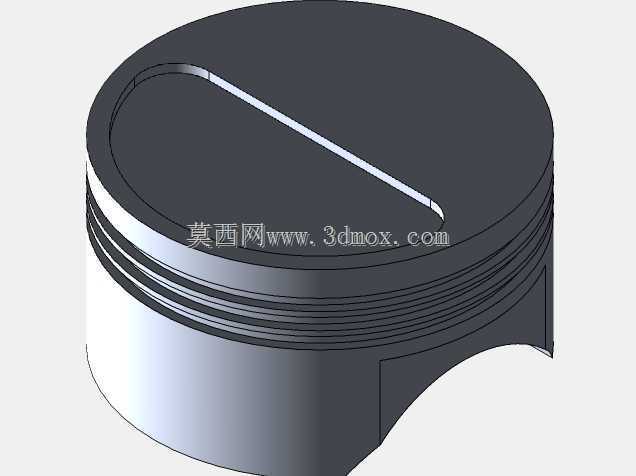

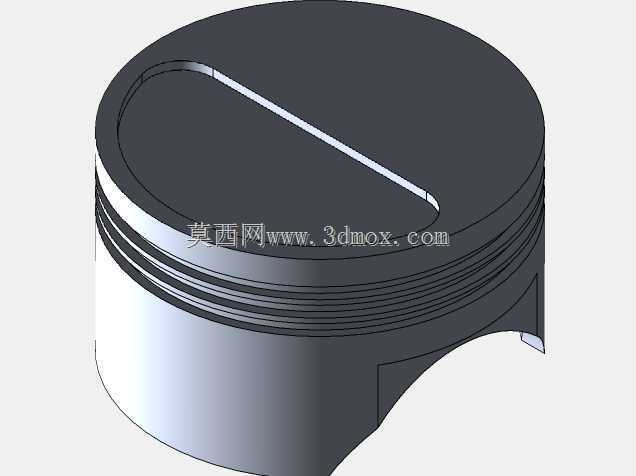

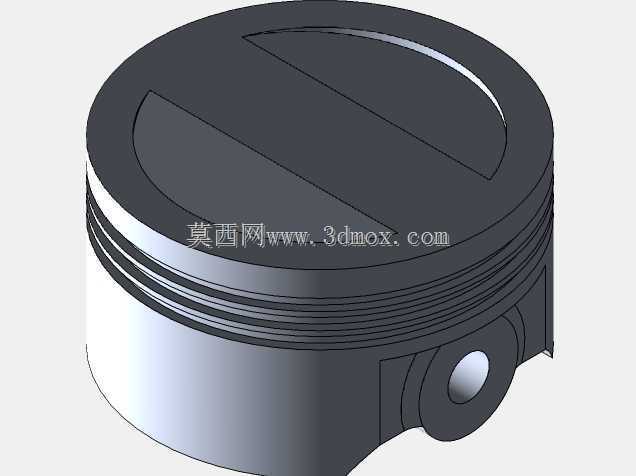

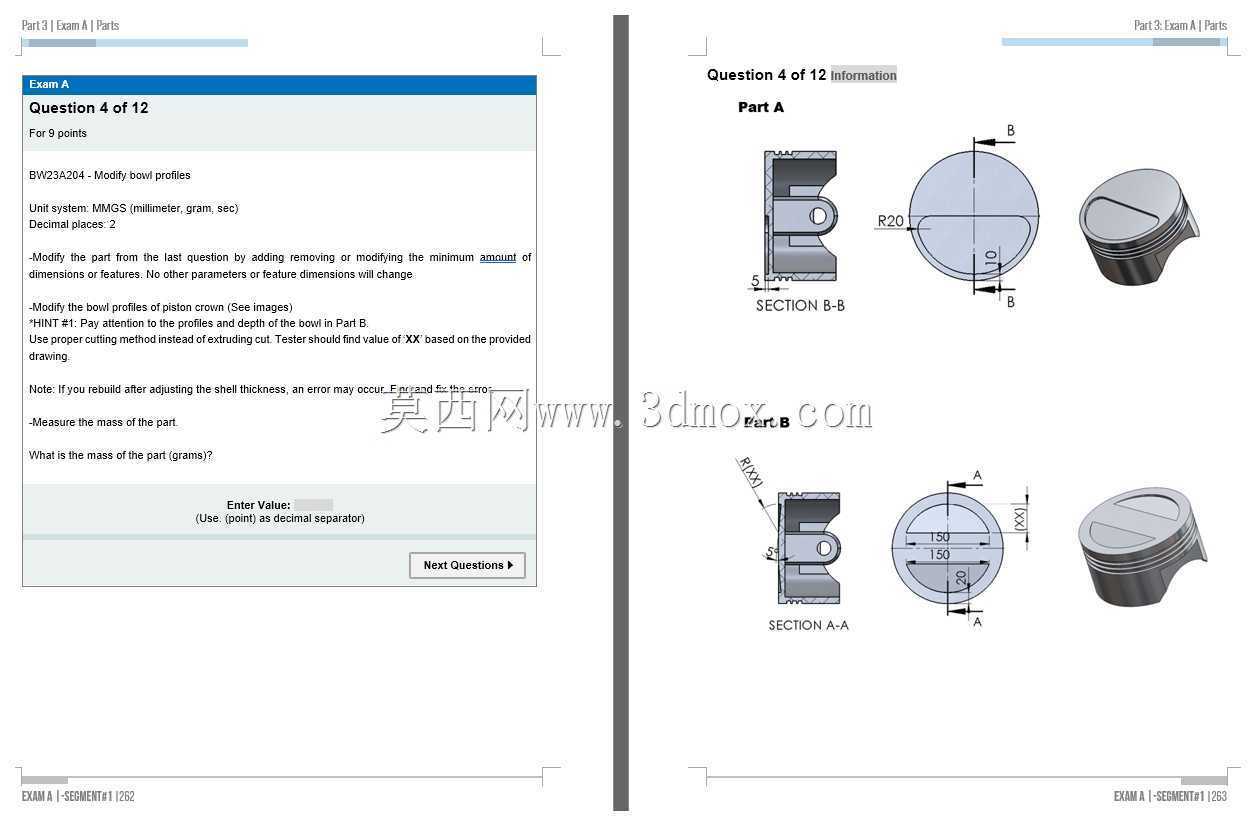

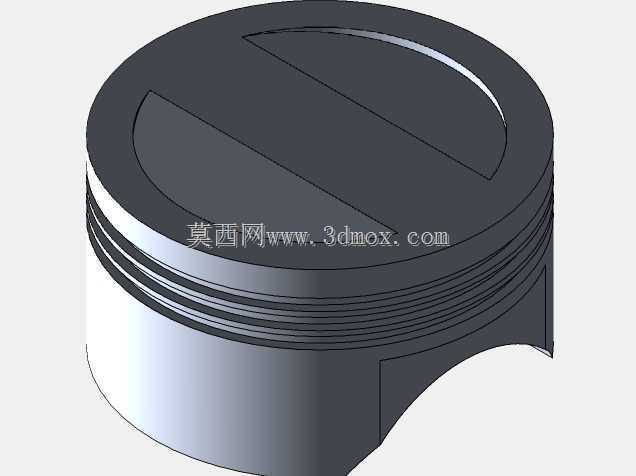

　　在机械设计职业技能考核的实操训练体系中，活塞类零件的配置化建模是核心考核模块之一，这类练习模型完全贴合内燃机核心部件的真实设计逻辑，覆盖了从结构特征梳理、参数关联配置到工程化校验的全流程设计要点。日常接触的车用内燃机、小型通用动力机械中，活塞是承担燃烧能量传递的核心运动部件，其设计精度直接决定动力输出效率、运行稳定性与整机使用寿命，这类考核练习模型的结构完全对标量产活塞的真实设计要求，没有冗余的装饰性特征，每一处结构都对应实际工况下的功能需求。从结构设计逻辑来看，模型顶部的凹坑结构对应真实活塞的燃烧室成型特征，不同的凹坑深度、轮廓弧度会直接影响发动机的压缩比与油气混合效率，练习过程中需要通过配置功能快速切换不同燃烧室规格的参数，匹配不同排量动力单元的设计需求，这也是CSWP考核中对参数化配置能力的核心考察点。活塞侧面的多道环槽结构，是用于安装气环与油环的安装位，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳，环槽的宽度、深度、相邻槽的间距都有严格的尺寸边界要求，建模时需要保证各环槽的同轴度与圆柱度公差，避免后续装配出现卡滞、密封失效的问题。活塞销座的结构位于活塞裙部两侧，是连接活塞与连杆的核心承载部位，建模时需要保证销孔的同轴度、销座与活塞主体的过渡圆角强度，因为内燃机运行过程中，燃烧爆发的压力会通过活塞销传递给连杆，过渡位置如果存在应力集中，

　　很容易在高频交变载荷下出现疲劳开裂。裙部的型线设计也完全遵循真实活塞的设计逻辑，并非规则的正圆柱结构，而是预留了热膨胀余量的微变型面，因为活塞工作时顶部温度远高于裙部，热膨胀量存在差异，合理的裙部型线可以保证活塞在工作温度下与缸壁保持均匀的配合间隙，避免冷态敲缸、热态拉缸的故障。在配置设计的练习维度上，这套模型可以通过全局参数的关联，快速调整活塞总高度、环槽数量与位置、销孔直径、燃烧室凹坑尺寸等核心参数，生成不同规格的活塞配置，对应不同排量、不同功率等级的内燃机设计需求，这种参数化配置的设计思路也是当前机械设计行业的主流工作方式，能够大幅减少同系列不同规格零件的重复建模工作量，提升设计迭代效率。从安装边界来看，

　　模型的所有配合尺寸都遵循内燃机活塞的通用装配规范，活塞外径与气缸内径的配合间隙、活塞销与连杆小头衬套的配合公差、活塞环的开口间隙预留量都在建模逻辑中做了对应体现，练习者在完成建模后可以直接导入装配环境，完成活塞-连杆-曲轴的运动仿真，验证运动过程中是否存在干涉、行程是否符合设计预期。这类练习模型的价值不止于应对技能认证考试，更重要的是通过标准化的建模训练，让设计者建立起面向工程实际的建模思维，每一个特征的创建都要对应实际的功能需求与加工工艺要求，而不是单纯追求外形相似。比如活塞环槽的边角位置需要设计微小的卸荷倒角，既可以避免环槽锐边在安装活塞环时造成割损，也能减少工作过程中的应力集中；销孔内部的润滑油槽特征，

　　能够保证活塞销在高频摆动过程中得到充分润滑，减少磨损。很多初学者在建模时容易忽略这些工艺细节，做出的模型外观相似却无法满足实际工程应用的要求，而这类考核练习模型恰恰把这些工程细节融入到建模要求中，帮助练习者在训练过程中养成严谨的工程设计习惯。在实际的产品开发流程中，活塞类零件的设计往往需要经过多轮参数调整与仿真验证，通过配置化建模的方式，可以快速生成多组设计方案进行对比分析，比如调整压缩比参数验证动力输出变化、调整销座位置优化活塞受力状态、调整裙部型线改善运行平顺性，这些设计工作都需要建立在精准的参数化模型基础上，这也是为什么职业技能考核会把配置化建模作为核心考察内容，因为这直接对应了实际工作中的核心设计能力。
