CSWPA曲面考试练习用异形管路构件

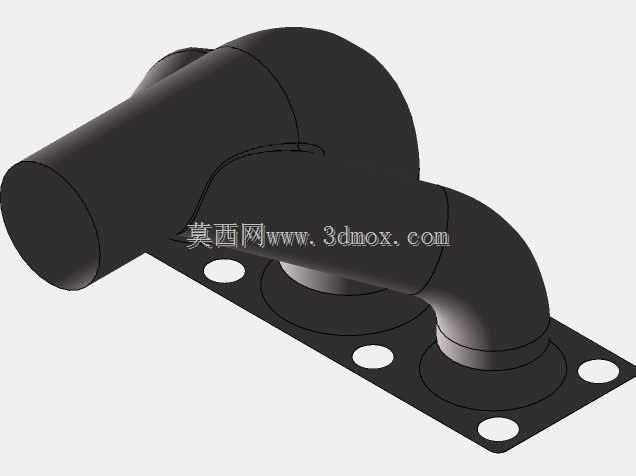

　　这款异形管路构件是曲面建模能力考核的典型练习载体，对应流体输送系统中需要多向分流、空间转向的管路连接场景，常见于小通径的低压流体回路、实验台气路连接、小型动力单元的油路布设环节，区别于标准直连管路，它能在紧凑安装空间内完成三个方向的流体导通，减少管路接头数量，降低流道拐点带来的阻力损失。

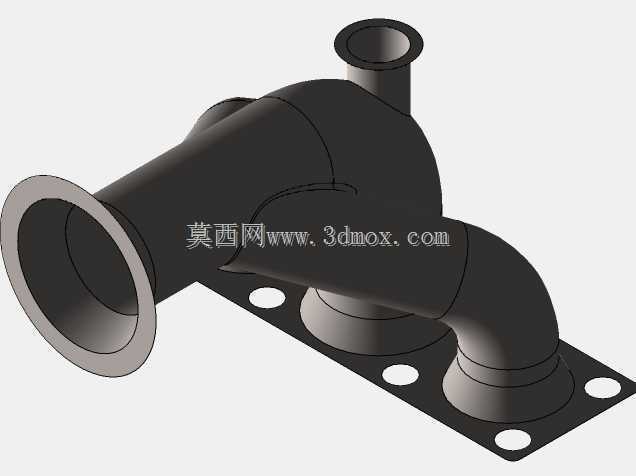

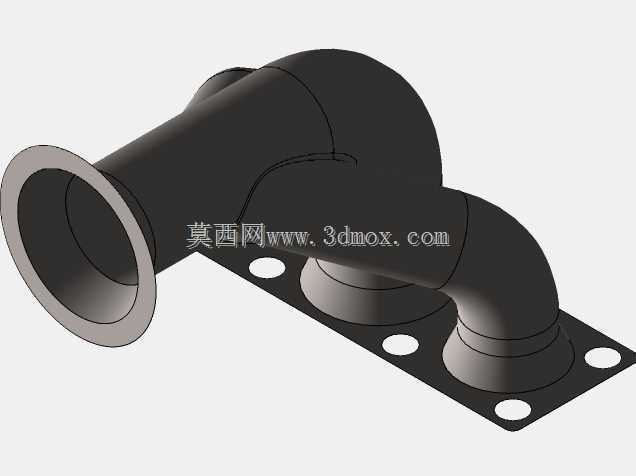

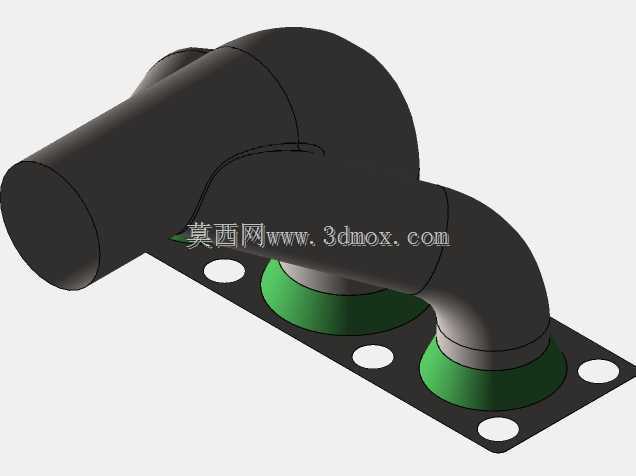

　　从结构设计逻辑来看，主体采用等径弯管融合结构，三个接口分别对应不同的安装对接需求：左侧大口径接口采用快装法兰结构，法兰端面做了加厚翻边处理，对接时可通过卡箍快速锁紧，密封面的平面度公差控制在0.1mm以内，保证对接后无渗漏；顶部的小口径接口为直插式圆柱接口，外壁预留了卡环安装槽，可适配小通径的软管或者硬管插接，用于支路流体的引出或者检测仪表的接入；右下侧的弯管接口直接与底部安装底座融合，底座采用带安装孔的平板结构，四个安装孔对称分布在流道两侧，孔位做了沉头处理，安装时可通过螺栓直接固定在设备面板或者阀块表面，不需要额外的管夹支撑，降低安装复杂度。

　　设计过程中需要重点处理三个流道交汇处的曲面过渡，避免出现流道截面突变的情况，所有弯管段的弯曲半径都控制在管径的1.5倍以上，既保证流体通过时不会产生明显的涡流，也避免曲面曲率过大导致建模时出现壁厚不均的问题，整体壁厚保持均匀一致，满足低压工况下的结构强度要求，不会出现局部应力集中的问题。从安装边界来看，底部安装底座的轮廓尺寸适配常规的阀组安装间距，左侧法兰的外圆直径与同通径的标准快装法兰尺寸一致，顶部接口的中心高度与底座安装面的距离经过精准控制，安装后不会和周边的管路、元器件产生干涉，三个接口的轴线方向分别对应空间三个不同维度，能在有限的安装空间内完成多方向的管路转接，不需要额外增加弯头接头。

　　这类构件的建模过程覆盖了曲面放样、多实体融合、壁厚抽壳、安装孔特征阵列等核心曲面建模操作，能全面考察建模者对复杂曲面连续性的控制能力，以及对工程实际安装需求的理解，避免出现只追求曲面外观而忽略实际安装、加工可行性的问题。在实际应用场景中，这类异形集成管路相比采用多个标准弯头、接头拼接的管路，泄漏点更少，流道更顺畅，安装占用空间更小，在小型实验设备、便携动力单元、定制化流体控制装置中应用广泛，建模时需要兼顾曲面的光顺性和结构的工艺性，所有过渡曲面都要满足G2连续要求，避免加工时出现刀路顿挫，同时安装孔的位置、接口的尺寸都要和对应的标准件匹配，保证实际装配时能顺利对接，不需要二次修配。
