OceanGate泰坦载人深潜器结构设计

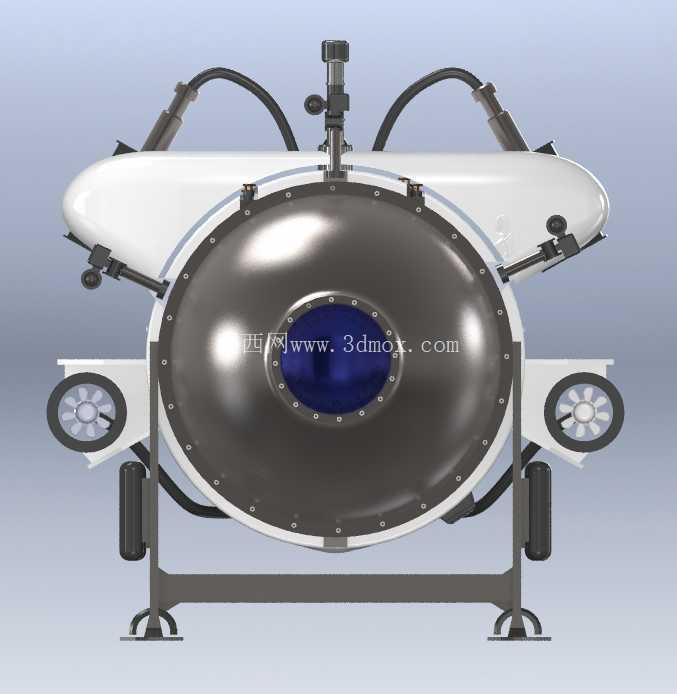

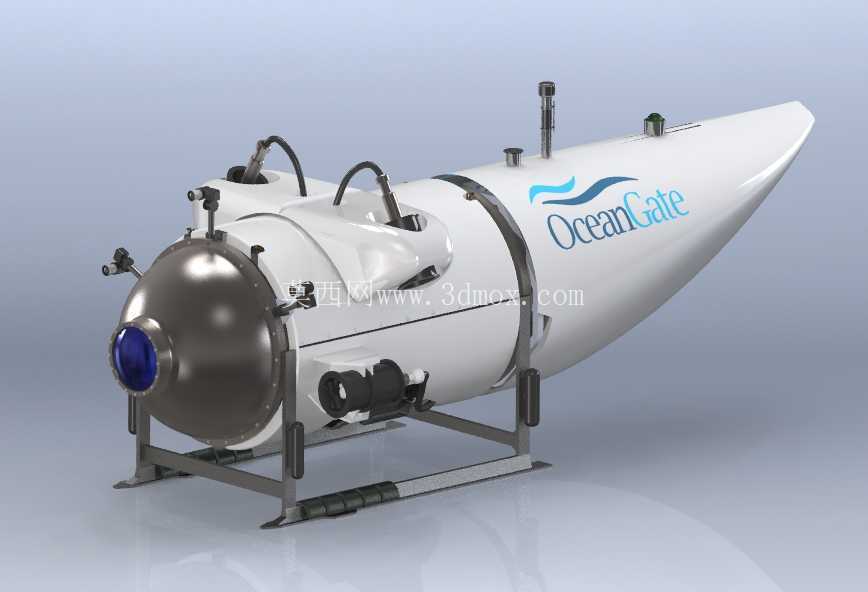

　　这套三维结构围绕小型载人深潜运载平台展开，主体采用流线型圆柱耐压舱与锥形艉段组合的布局，前端设置半球形观察端盖，端盖中央布置大视窗观察口，供舱内人员直接观察外部水下环境。耐压壳体外侧沿轴向分布多组外接接口、阀件基座与传感器安装座，顶部预留通气管路、天线杆及起吊连接点，满足水面状态通讯、定位与布放回收需求。

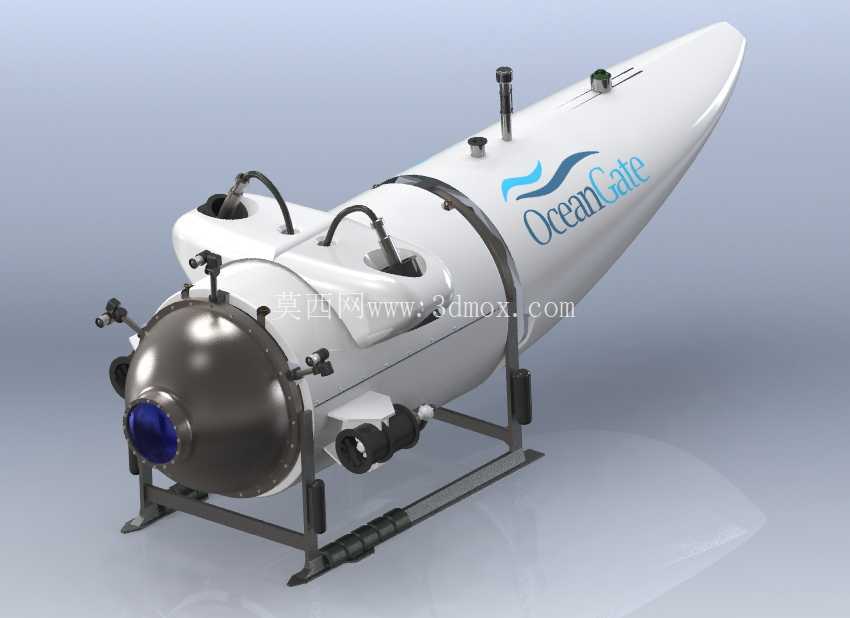

　　从实际使用场景看，这类装备主要服务于深海科考、水下遗址观测、海底管线巡检与海洋工程现场勘查。舱内空间紧凑，核心设计矛盾集中在耐压能力、有效载荷与机动性之间。圆柱段承担大部分环向压应力，前端半球封头可改善端部应力分布，锥形艉部则用于降低水下航行阻力并布置推进与姿态调节组件。模型中壳体外部的黑色支架为陆上架设与运输支撑结构，支腿跨距需要与甲板摆放空间、运输车辆宽度及起吊吊点位置匹配，避免布放时与母船门架、A架发生干涉。

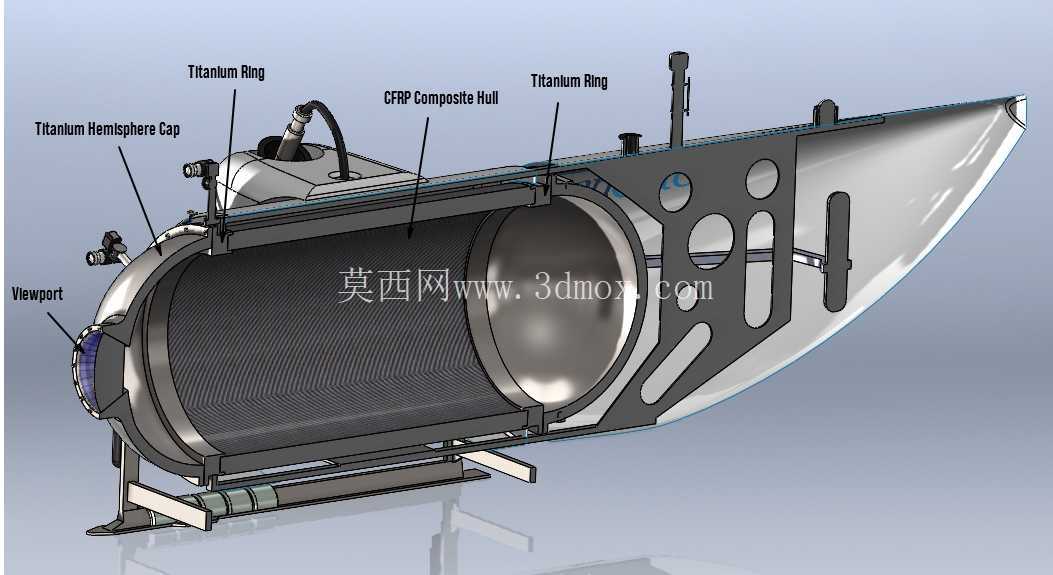

　　结构建模时，耐压壳壁厚、封头过渡圆角、法兰连接圈和密封面是重点。观察窗区域不能按普通开孔处理，窗框与玻璃承压界面需要连续传力，周边螺栓孔分布要兼顾预紧均匀性和维护拆装空间。壳体上的贯穿件分为电气穿舱、液压或气路连接、传感器引压等类型，每一处贯穿都会破坏壳体连续性，因此接口位置应避开高应力环带，并在局部增加补强圈或加厚嵌块。顶部外露杆件在收起与工作两种状态下的高度边界都要核对，防止潜水器进入母船月池或停靠支架时发生碰撞。

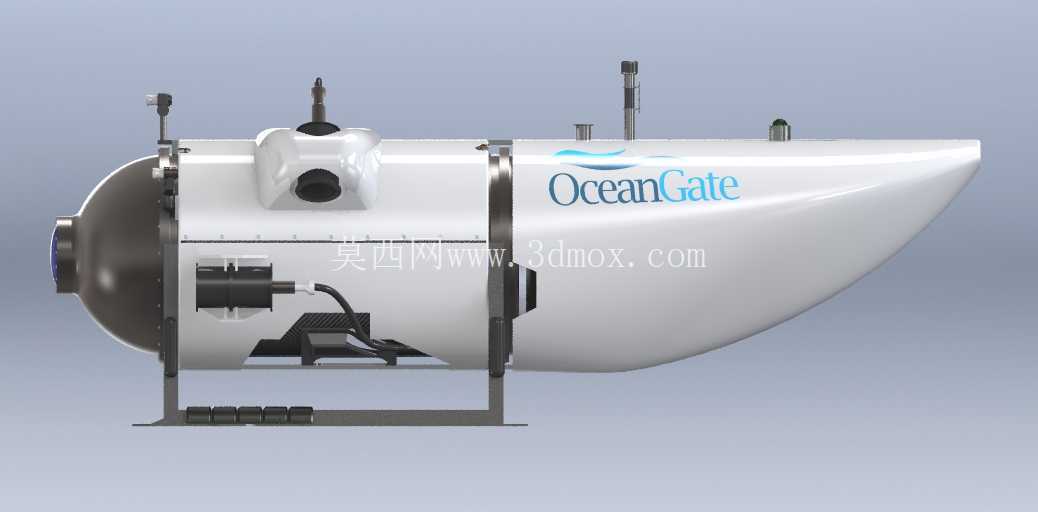

　　外形尺寸方面，整体长径比偏向紧凑运载设计，艏部观察封头直径与主舱段保持一致，艉部沿轴线收窄，设备支架最低点决定停放高度。安装边界不仅包含潜水器本体，还应考虑托架、固定绑带、起吊索具和维护通道。底部托架与壳体接触位置宜采用弧形托座分散载荷，不能把支撑点集中在薄壁壳段；侧向支撑用于限制运输摆动，但需预留热胀冷缩与壳体变形间隙。

　　外部附件的布置遵循可达性原则：摄像、照明和声呐类设备通常安装在视野开阔且受推进器扰流影响较小的位置；推进器位于艉部及侧下区域，形成前进、后退、横移和垂向控制能力；压载与配重组件靠近重心布置，避免调整浮力时引入过大俯仰力矩。模型中可见的管线、手柄和小型基座，虽然尺寸不大，却直接关系到舱外操作顺序与水下安全冗余。

　　设计思路上，该类深潜器不是单纯追求外形流畅，而是在承压封闭空间、人员观察需求、设备挂载能力和母船保障条件之间做平衡。三维建模阶段应先建立主轴线、封头球心、舱段分界和托架支撑面，再细化法兰、观察窗、贯穿件和外部设备。装配检查时要重点核对人员出入通道是否被外部支架遮挡，舱外阀门操作空间是否足够，起吊后重心是否落在吊点允许范围内，以及推进器射流是否冲击传感器或摄像窗口。

　　对于结构设计人员，这类模型的价值在于把深海装备的系统约束直观呈现：壳体形状决定承压效率，外部接口决定任务扩展能力，支架与吊点决定布放回收流程，艉部线型与推进器位置决定水下运动稳定性。各专业在同一数模中协同校核，才能在早期发现密封、干涉、重心和维护性问题，减少后续样机阶段的反复修改。
