内六角圆柱头轴肩M10紧固螺栓结构

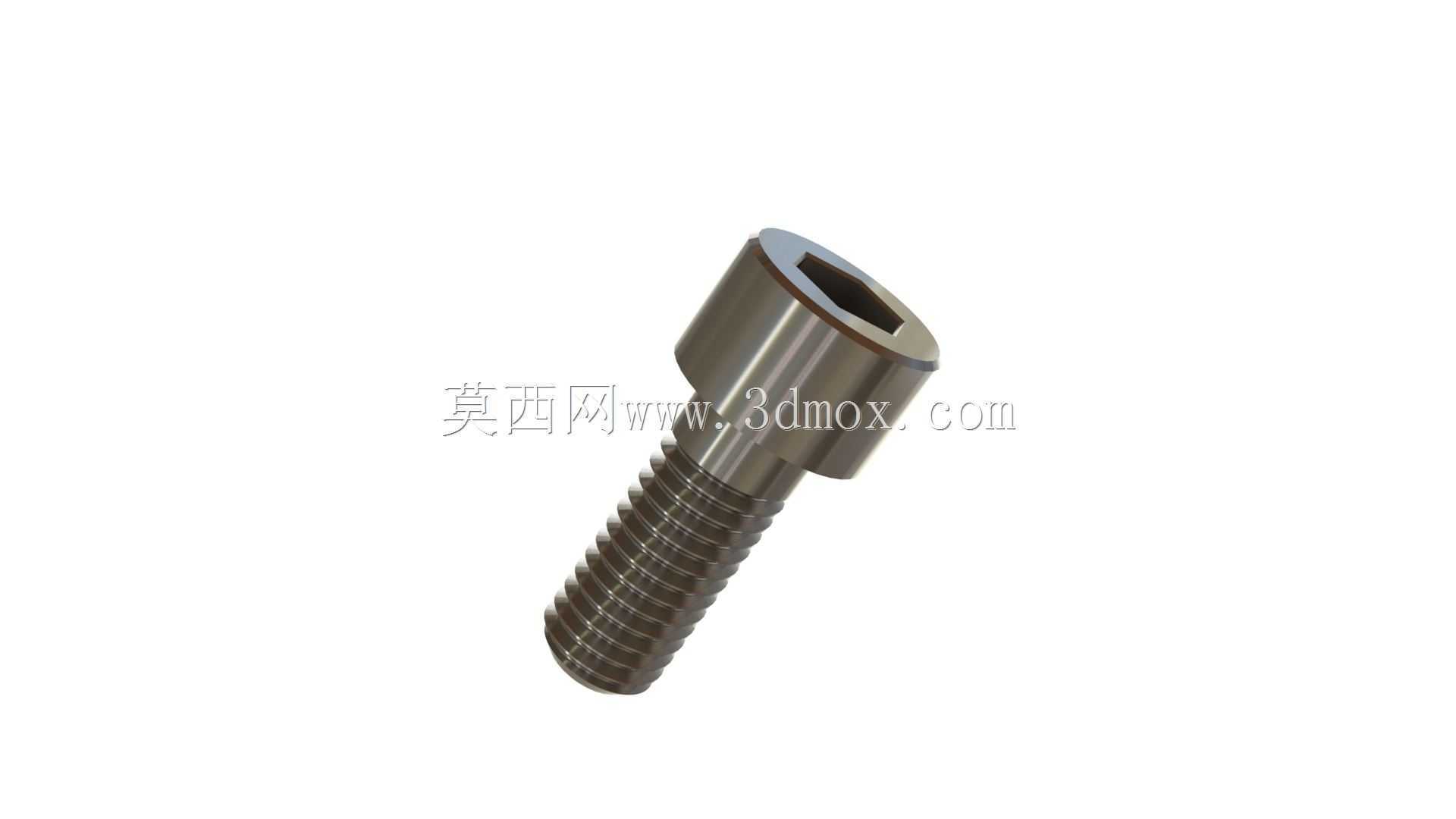

　　在电力变压器的柜体连接、组件安装场景中，这类带轴肩的内六角M10螺栓是应用频次极高的紧固连接件，不同于普通全螺纹螺栓，它的光杆轴肩段可以精准控制被连接件的压紧间隙，避免螺纹段直接挤压软质绝缘垫片或者变压器壳体的涂层表面，在需要保证连接面定位精度的装配位置，轴肩段还能起到径向定位的作用，限制两个被连接件之间的横向错动，降低设备运行过程中振动带来的连接松脱风险。

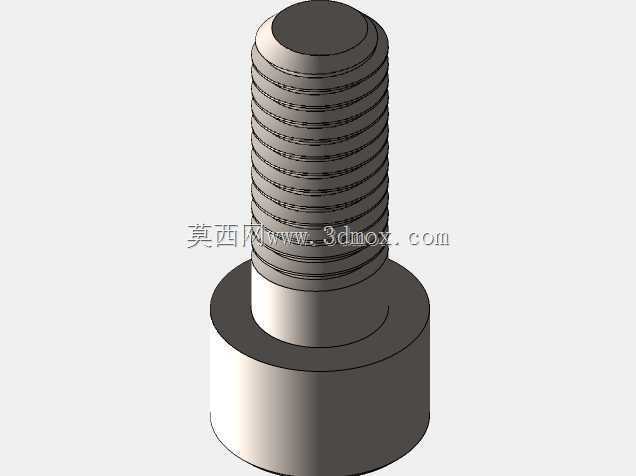

　　从结构设计逻辑来看，这款螺栓的头部采用标准内六角驱动形式，相比外六角结构，它的头部外接圆直径更小，可以在沉孔或者狭窄的安装空间内完成拧紧操作，不需要预留扳手的大角度回转空间，适配变压器内部紧凑的组件排布需求；头部下端的轴肩段直径大于螺纹大径，装配时轴肩端面直接贴合被连接件的承压面，一方面可以增大接触面积，降低接触面的压应力，避免较薄的变压器安装板被螺栓头部压溃变形，另一方面轴肩的圆柱面可以穿入被连接件的预制安装孔，实现两个部件的同轴定位，减少装配时的对齐调整工作量。螺纹段采用标准公制粗牙螺纹，螺距适配常规M10螺纹的通用公差，不需要定制专用丝锥就能完成安装孔的内螺纹加工，现场运维更换时也能直接采购同规格标准件替换，降低备件储备的复杂度。

　　从安装边界尺寸来看，这款螺栓的内六角驱动槽深度满足标准拧紧力矩下的强度要求，不会因为槽深过浅导致拧紧时内六角扳手打滑、拧花驱动槽；头部高度控制在合理范围，沉孔安装时不会突出安装面，避免和周边其他电气组件产生干涉；轴肩段的长度根据变压器常见的连接层厚度设计，光杆部分的表面粗糙度控制在Ra1.6以内，穿入安装孔时不会刮伤孔壁的防腐涂层，同时轴肩端面和螺栓轴线的垂直度公差控制在0.05mm以内，拧紧后可以保证被连接件的贴合面均匀受压，不会出现局部压应力过大导致的密封失效或者连接歪斜问题。螺纹段的末端做了倒角导向处理，对准内螺纹孔时可以顺利导入，不需要反复调整螺栓角度，提升现场装配的效率。

　　在实际使用场景中，这类螺栓除了应用在电力变压器的组件连接，也可以通用在其他需要定位紧固的机械设备连接位置，比如工装夹具的定位块安装、自动化设备的钣金框架连接、电气柜的内部构件固定，它的轴肩结构可以承受一定的横向剪切力，相比普通全螺纹螺栓，在受剪工况下的抗剪切能力更强，因为光杆轴肩段没有螺纹的应力集中缺口，横向载荷作用下的疲劳寿命更长。设计建模时，需要重点保证内六角槽的对称度、轴肩和螺纹段的同轴度、头部承压面的平面度这几个关键形位公差，这些参数直接影响螺栓的装配适配性和实际使用强度，如果同轴度偏差过大，穿入安装孔时会出现卡滞，拧紧后螺栓会受到附加的弯曲应力，长期受振动载荷作用容易出现断裂失效；如果承压面平面度不足，拧紧后螺栓的预紧力会出现偏差，连接结构的防松能力会大幅下降。建模过程中螺纹部分采用简化的修饰特征表达即可，不需要绘制完整的螺旋牙型，既能降低模型的文件体量，也能满足装配干涉检查、工程图导出的实际设计需求，轴肩和头部的过渡位置做了小半径圆角处理，避免热处理和受力时的应力集中，提升螺栓的整体结构强度。
