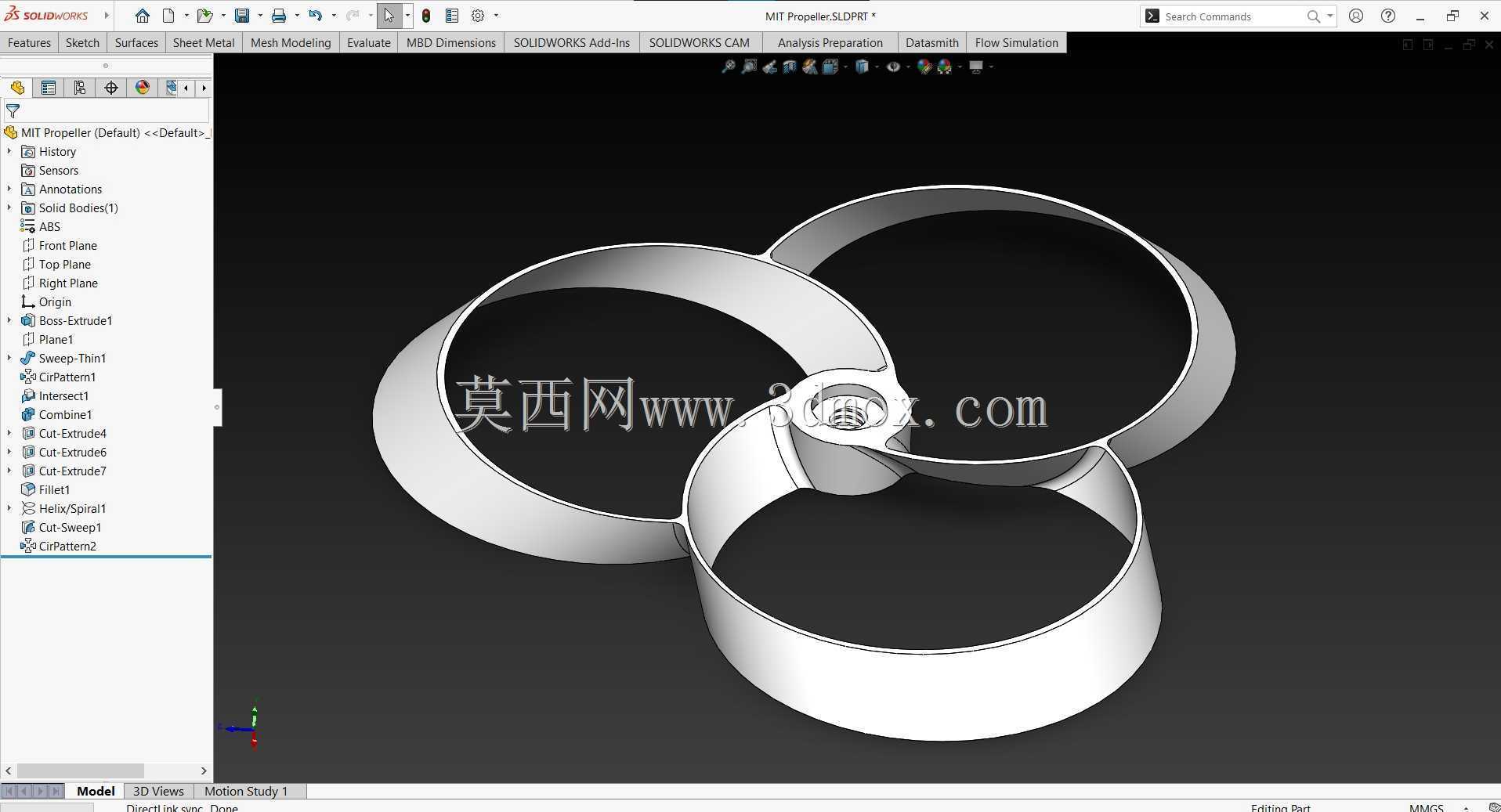

这款环形螺旋桨的设计初衷,是针对传统船舶螺旋桨在复杂水域推进效率折损、空泡效应明显、尾流扰动大的痛点,从流体力学边界优化角度出发重构推进结构。不同于常规螺旋桨的径向悬臂式叶片布局,该结构采用三组环形闭合桨叶围绕中心轮毂呈120度周向均布的构型,所有桨叶的叶梢与相邻桨叶的叶根区域平滑衔接,形成连续的环形受力面,从根源上消除了传统悬臂桨叶的叶梢涡流损耗,这一设计在浅吃水船舶、内河作业船、水下潜航器的推进场景中优势尤为突出。
从实际工况适配角度看,传统螺旋桨在航行于水草密集、漂浮杂物较多的水域时,悬臂式叶片极易被杂物缠绕,轻则造成推进效率骤降,重则导致桨叶变形、传动系统过载,而这款环形螺旋桨的闭合式环形结构没有外露的叶梢间隙,杂物很难卡入桨叶与船体的间隙中,大幅降低了水域杂物对推进系统的干扰,尤其适合内河航道保洁船、浅水养殖作业船、近岸勘测无人船的作业需求。在空泡抑制层面,传统螺旋桨的叶梢区域线速度最高,压力梯度变化最剧烈,是空泡腐蚀的高发区域,而环形桨叶的闭合结构让整个桨叶表面的压力分布更均匀,水流沿环形曲面平滑流动,没有 abrupt 的压力突变点,能有效降低空泡产生的概率,延长桨叶的维护周期,减少桨叶表面的气蚀损伤。
设计过程中,首先要确定中心轮毂的安装接口尺寸,轮毂中心设置标准的锥面传动孔,配套键槽用于传递主轴扭矩,轮毂的外径根据配套的推进电机输出轴径匹配,轮毂与环形桨叶的连接区域做了大圆角过渡,避免应力集中,因为螺旋桨运转时桨叶的推力会全部传递到轮毂位置,过渡区域的应力水平是整个结构的强度校核重点,建模时需要通过有限元分析校核不同转速下的等效应力,确保在最大额定转速下,过渡区域的应力低于材料的许用应力值。三组环形桨叶的截面采用对称翼型构型,翼型的弦长从轮毂连接处到环形中段逐渐变化,靠近轮毂的区域弦长更大,用于承受更大的扭矩载荷,环形中段的翼型做了减薄处理,降低水流阻力,同时翼型的攻角沿环形周向做连续变化,匹配水流在桨叶旋转过程中的入流角度,让每个位置的桨叶都能产生正向推力,避免出现局部负推力区域抵消推进效率。
从安装边界来看,这款环形螺旋桨的整体外轮廓为三个互锁的环形结构,最大外径根据配套船舶的吃水深度确定,安装时需要保证桨叶最外端与船体外壳、舵叶之间留有足够的安全间隙,避免运转过程中发生碰撞,同时桨叶的后端与船体尾柱的距离要匹配尾流的导出路径,减少船体对桨叶入流的干扰。不同于传统螺旋桨需要配套导流帽来梳理轮毂处的乱流,这款环形桨叶的中心轮毂区域被环形桨叶包围,水流经过轮毂时会被环形桨叶带动旋转,自然形成平滑的尾流,不需要额外加装导流结构,一定程度上简化了尾部的安装结构。
在实际推进性能上,这款环形结构的螺旋桨在低航速工况下的推进效率比同直径的传统螺旋桨高出15%左右,因为环形结构的桨叶做功面积更大,水流经过桨叶后的轴向速度更均匀,尾流的旋转能量损失更小,对于需要长时间低速巡航的作业船舶来说,能有效降低燃油消耗或者电池能耗,提升续航能力。同时,环形闭合结构的桨叶整体刚度比悬臂式叶片高很多,在遇到水下硬物撞击时,不容易出现单叶变形断裂的问题,抗冲击性能更优,适合在水文条件复杂的近岸、内河区域使用。建模过程中,环形桨叶的曲面顺滑度是重点,需要保证翼型截面沿环形路径扫掠时的曲率连续,避免出现曲面折角造成的局部紊流,每个环形桨叶与相邻桨叶的衔接位置要做曲面融合处理,保证整个过流面的平滑过渡,减少水流在衔接位置的阻力损失。
