适用于FEA仿真练习的减震器结构

项目分类:通用机械零部件 发布时间:2025-01-05 ID:877107
  • 适用于FEA仿真练习的减震器结构
  • 适用于FEA仿真练习的减震器结构
  • 适用于FEA仿真练习的减震器结构
  • 适用于FEA仿真练习的减震器结构
  • 适用于FEA仿真练习的减震器结构
  • 适用于FEA仿真练习的减震器结构

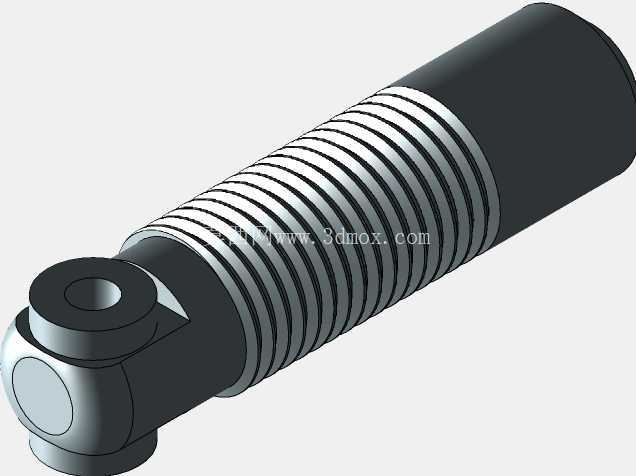

  在各类动力设备、载运装备的结构设计环节,减震部件的性能验证始终是有限元分析入门阶段绕不开的实操课题,这套减震器的完整组件结构,刚好覆盖了从零件级到装配级的仿真练习全流程需求,能帮刚接触FEA分析的工程师快速熟悉静力学、模态分析的边界设置逻辑。从实际应用场景来看,这类螺旋弹簧搭配阻尼杆的减震结构,广泛出现在小型动力机组、工业设备隔振基座、轻型载具的行走机构中,核心作用是吸收设备运行过程中产生的往复振动能量,避免振动传导至安装基座引发结构共振,同时也能缓冲外部冲击载荷对核心部件的损伤。

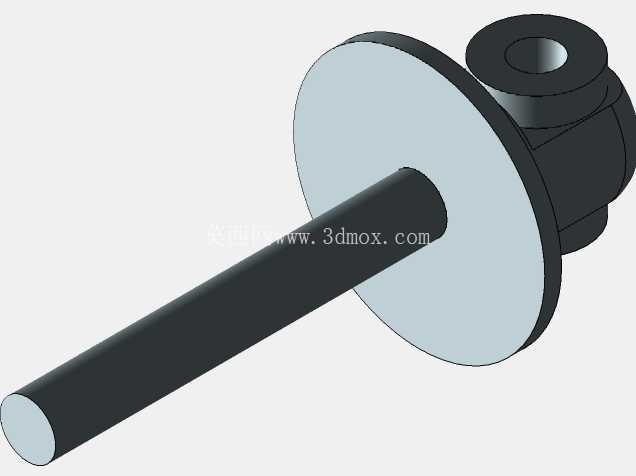

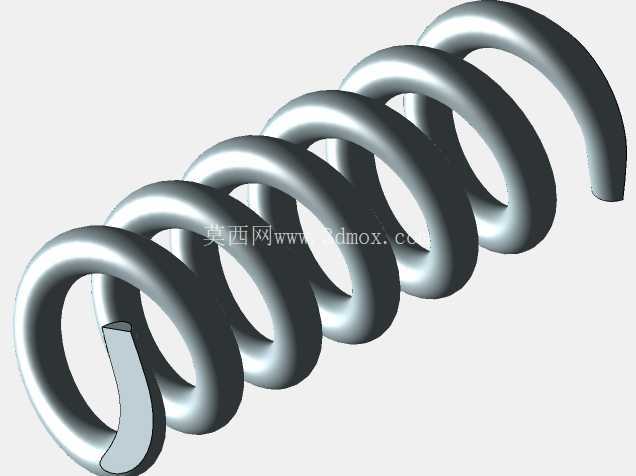

  整套结构的功能特性拆分来看,下部的带螺纹安装杆负责和安装基座实现刚性连接,螺纹段的长度预留了足够的调节余量,能适配不同厚度的安装板,安装时只需在基座对应位置加工匹配规格的内螺纹孔,或者配合螺母实现贯穿式固定,不需要额外设计复杂的转接结构;中部的螺旋弹簧是主要的弹性承载部件,弹簧的螺距、丝径、中径参数都按照常规小载荷减震场景做了匹配,既能承受轴向的压力载荷,也能在一定范围内适应小幅的径向偏载;上部的连接头用来对接需要隔振的设备端,铰接式的结构设计可以抵消安装过程中出现的少量角度偏差,避免减震器承受额外的弯曲应力。

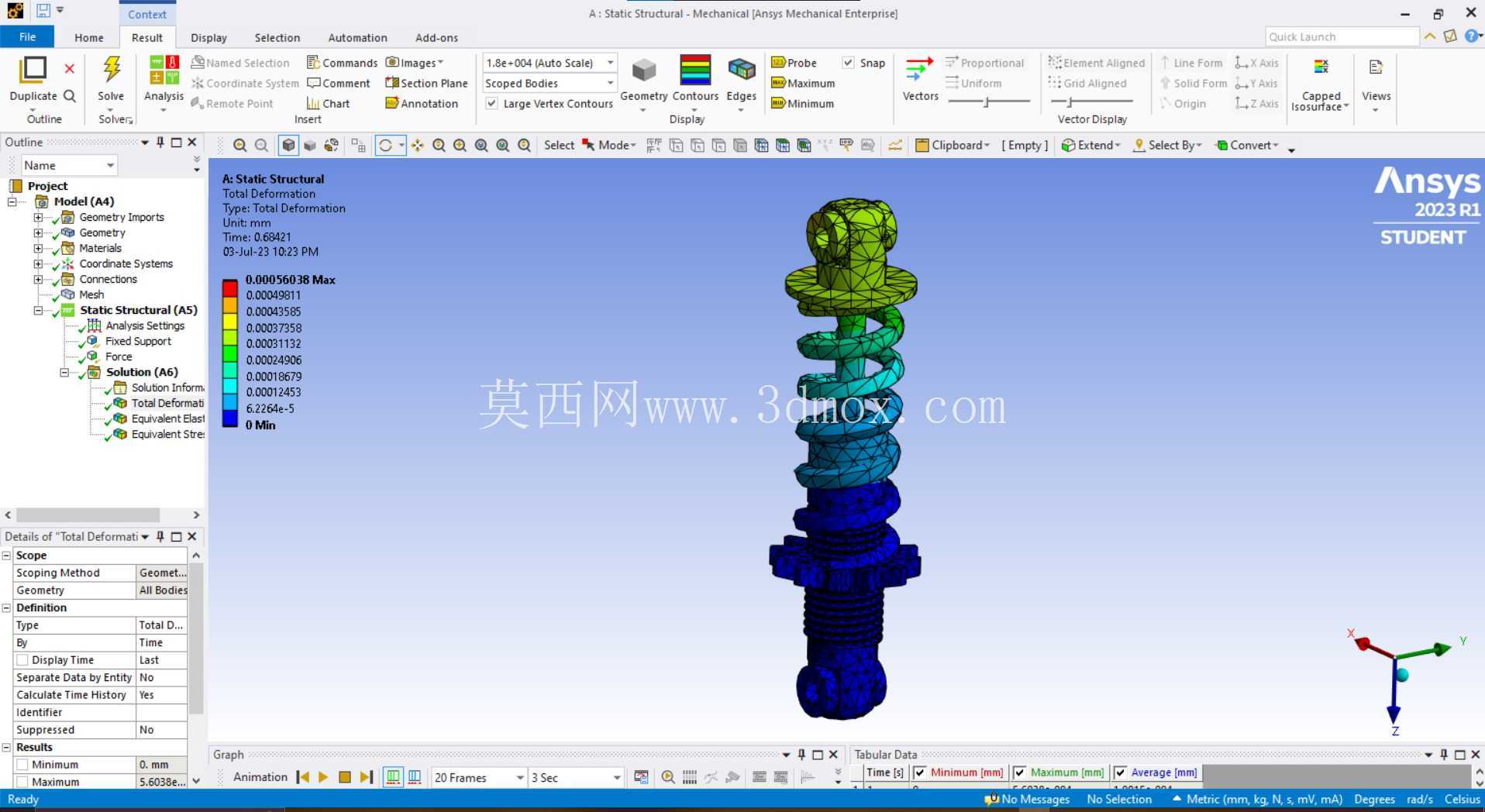

  从设计思路层面拆解这套结构,建模时完全遵循实际加工的工艺逻辑,每个零件的倒角、退刀槽、配合面公差都做了还原,没有出现建模时常见的干涉问题,弹簧的螺旋线参数和两端的磨平结构也完全符合实际弹簧的加工规范,做有限元分析时不需要额外做大量的几何清理工作,直接划分网格就能设置接触条件。关于安装边界的尺寸设定,下部螺纹段的公称直径适配常规的小型设备安装孔位,整体装配后的总长度满足小空间隔振场景的安装要求,弹簧的最大压缩量预留了30%的余量,避免在极限载荷下出现并圈失效的问题,上部连接头的铰接孔孔径也和常规的设备安装销轴尺寸匹配,不需要额外做尺寸修改就能直接套用在同载荷等级的隔振设计方案中。做FEA练习时,可以针对这套结构开展多类仿真工况的练习:比如给上部连接头施加额定轴向载荷,查看弹簧的应力分布和整体变形量,验证弹簧的刚度是否符合设计预期;也可以固定下部安装端,给整体结构施加不同频率的激励载荷,分析减震系统的固有频率,验证是否能有效避开设备的工作振动频率区间;还可以单独拆分每个零件做零件级的强度校核,熟悉不同零件的网格划分技巧和接触设置方法,比如弹簧和上下座圈的接触属于非线性接触,设置时需要调整接触刚度和摩擦系数,才能得到更贴近实际的计算结果。

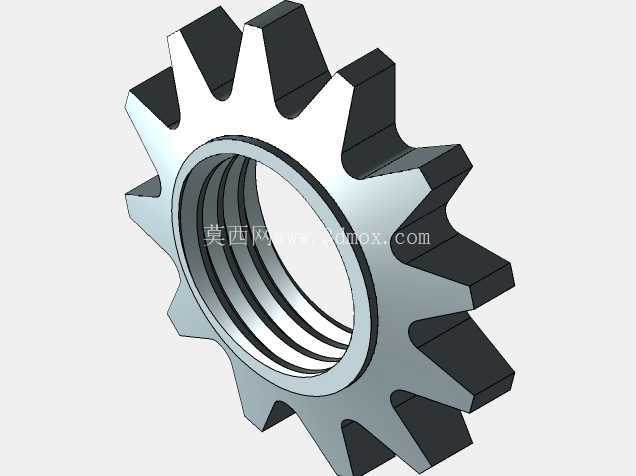

  很多刚接触有限元分析的工程师容易在练习时找不到合适的装配体模型,要么模型过于简单只有单个零件,练不到装配体接触设置的技巧,要么模型过于复杂包含上百个零件,网格划分和计算要耗费大量时间,这套减震器的零件数量适中,包含了杆类零件、弹簧类零件、铰接类结构,刚好覆盖了常规机械结构FEA分析的所有基础操作点,从几何导入、几何清理、网格划分、材料赋值、接触设置、边界条件加载到后处理结果查看,整套流程走下来就能掌握基础的结构有限元分析逻辑。另外这套结构的所有配合面都做了符合工程实际的公差预留,做仿真时不需要额外修复几何错误,能把更多精力放在仿真参数的调试和结果分析上,而不是耗费在模型修复的重复工作中。在实际的工程设计中,减震器的选型和性能验证往往需要反复迭代参数,通过对这套基础结构的仿真练习,也能快速理解弹簧刚度、阻尼系数、安装方式对整体隔振效果的影响,为后续实际项目中的减震结构设计积累实操经验。
