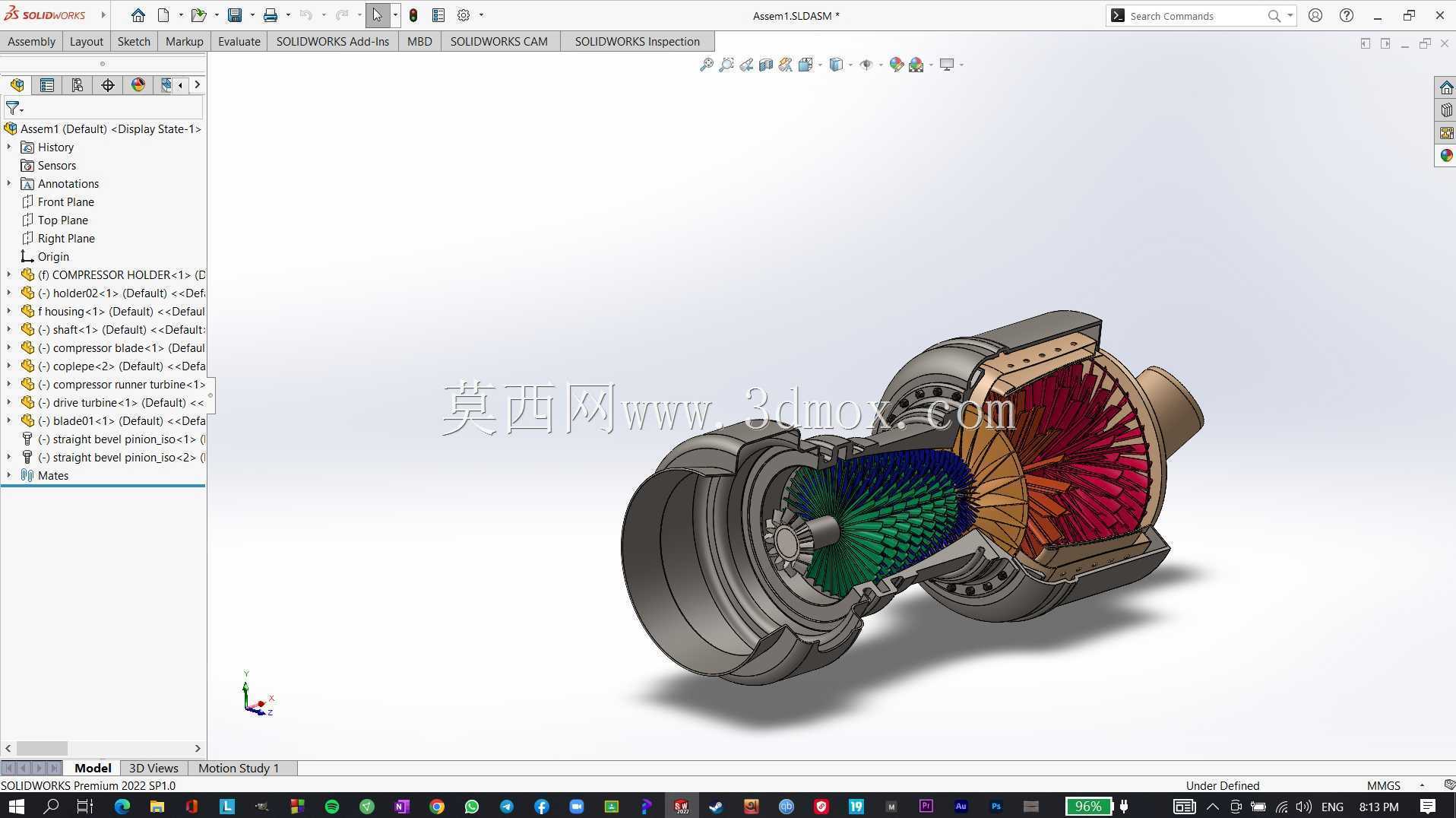

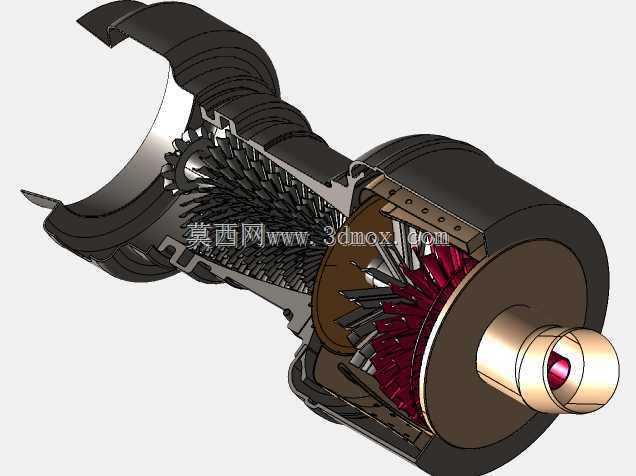

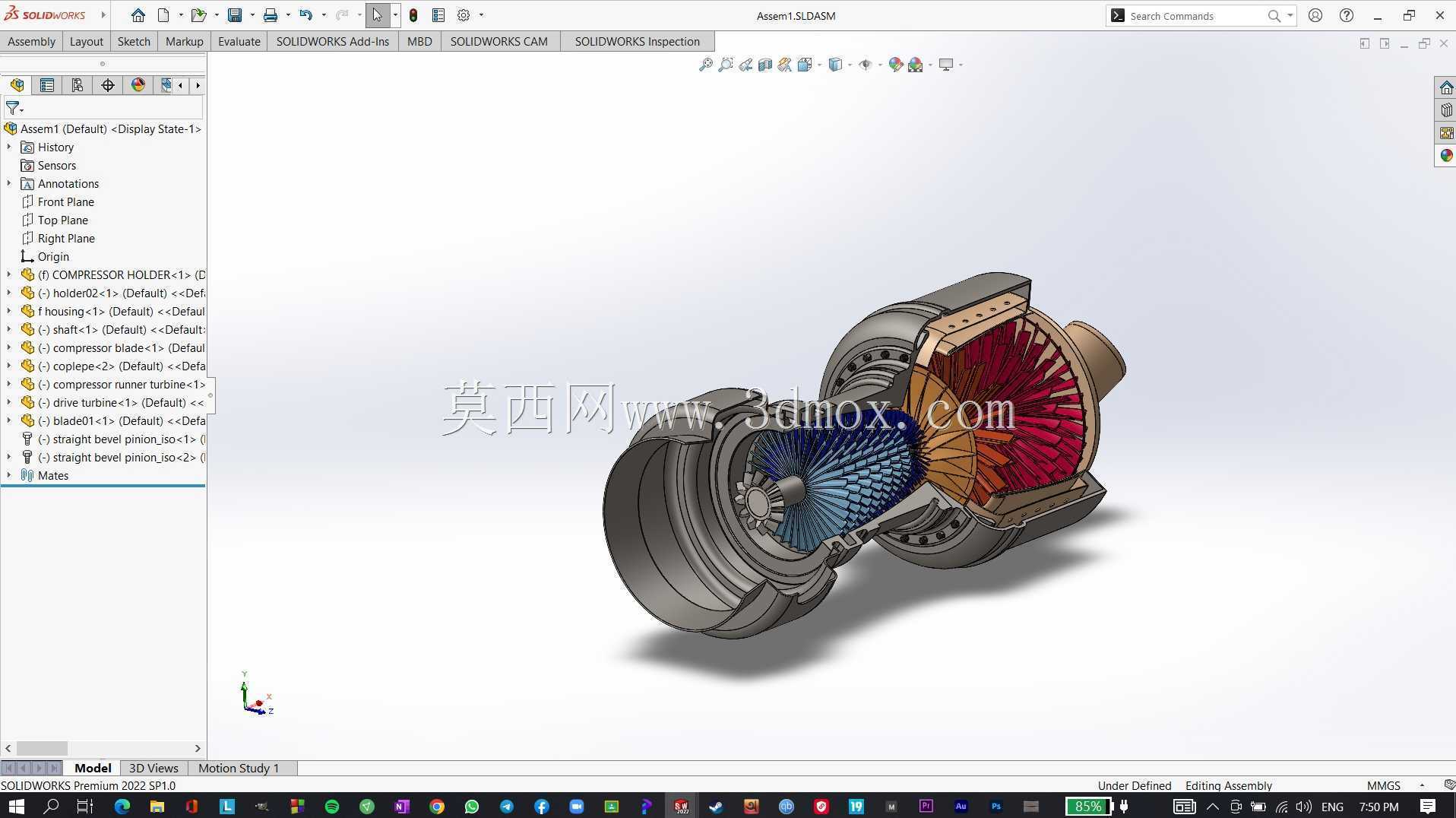

燃气轮机核心结构剖视展示三维建模

　　在分布式能源供电、航空动力配套、工业驱动等场景中，燃气轮机是核心的能量转换设备，其内部流道与转子结构的匹配度直接决定整机热效率与运行稳定性，本次建模围绕燃气轮机核心工作段展开，完整还原了从进气端到排气端的关键部件装配关系。从实际工程应用角度看，该结构可覆盖小型移动式发电站、轻型动力载具的动力单元构型参考，建模过程中优先保证了各功能段的装配边界合理性，避免出现实际装配中转子与静子的干涉问题。进气段采用收敛式流道设计，建模时严格遵循气流轴向进入的导向逻辑，进气口内壁做了顺滑过渡处理，减少气流进入压气机段前的紊流损失，压气机段的叶片排布采用逐级加密的轴流构型，每级叶片的安装角按照压比逐级提升的逻辑做了角度偏移，

　　保证气流在逐级压缩过程中不会出现气流分离的问题。燃烧室段采用环形腔室结构，建模时预留了燃料喷嘴的安装位，火焰筒壁面做了掺混孔的结构示意，还原了实际工作中冷空气掺混降温、保证燃烧区温度场均匀的设计逻辑，同时燃烧室与压气机出口、涡轮入口的连接法兰做了止口定位结构，符合实际设备装配时的同轴度保证要求。涡轮段作为做功核心，动叶与静叶的排布和压气机段形成对应，叶片的叶型采用扭转设计，适配高温高压燃气膨胀做功的气流流向，涡轮盘与转轴的连接位置做了轮盘榫槽结构的还原，还原了实际生产中叶片可单独更换的装配设计。整个模型的外形尺寸按照小型燃气轮机的常规比例缩放，整体轴向长度与最大径向直径的比例控制在3:1左右，安装边界上预留了底座连接的支脚位置，

　　进气端与排气端均预留了标准法兰连接面，可直接对接外部进气过滤装置与排气扩压段。建模过程中对转动部件与静止部件的间隙做了合理预留，压气机叶顶与机匣的间隙控制在叶高的千分之五左右，涡轮段由于工作温度更高，热膨胀量更大，叶顶间隙适当放大，避免热态运行时出现刮擦机匣的故障。从结构认知角度，该模型清晰展示了燃气轮机的工作流程逻辑：空气从进气口进入后经压气机逐级压缩升压，进入燃烧室与燃料混合燃烧形成高温高压燃气，燃气推动涡轮段叶片旋转带动转轴输出功，同时涡轮的转动同步驱动前端压气机工作，形成完整的工作循环。对于刚接触动力机械结构的设计人员来说，该模型可以直观理解各部件的功能对应关系，避免在实际设计中出现流道不连续、装配定位缺失的基础问题，建模时所有部件均采用实体建模，可直接用于后续的工程拆分、干涉检查以及初步的质量属性估算，各部件的配合面均按照实际工程的配合公差带做了建模预留，方便后续转化为工程图纸时直接标注尺寸公差与形位公差。
