小型航模用喷气式涡轮动力装置结构

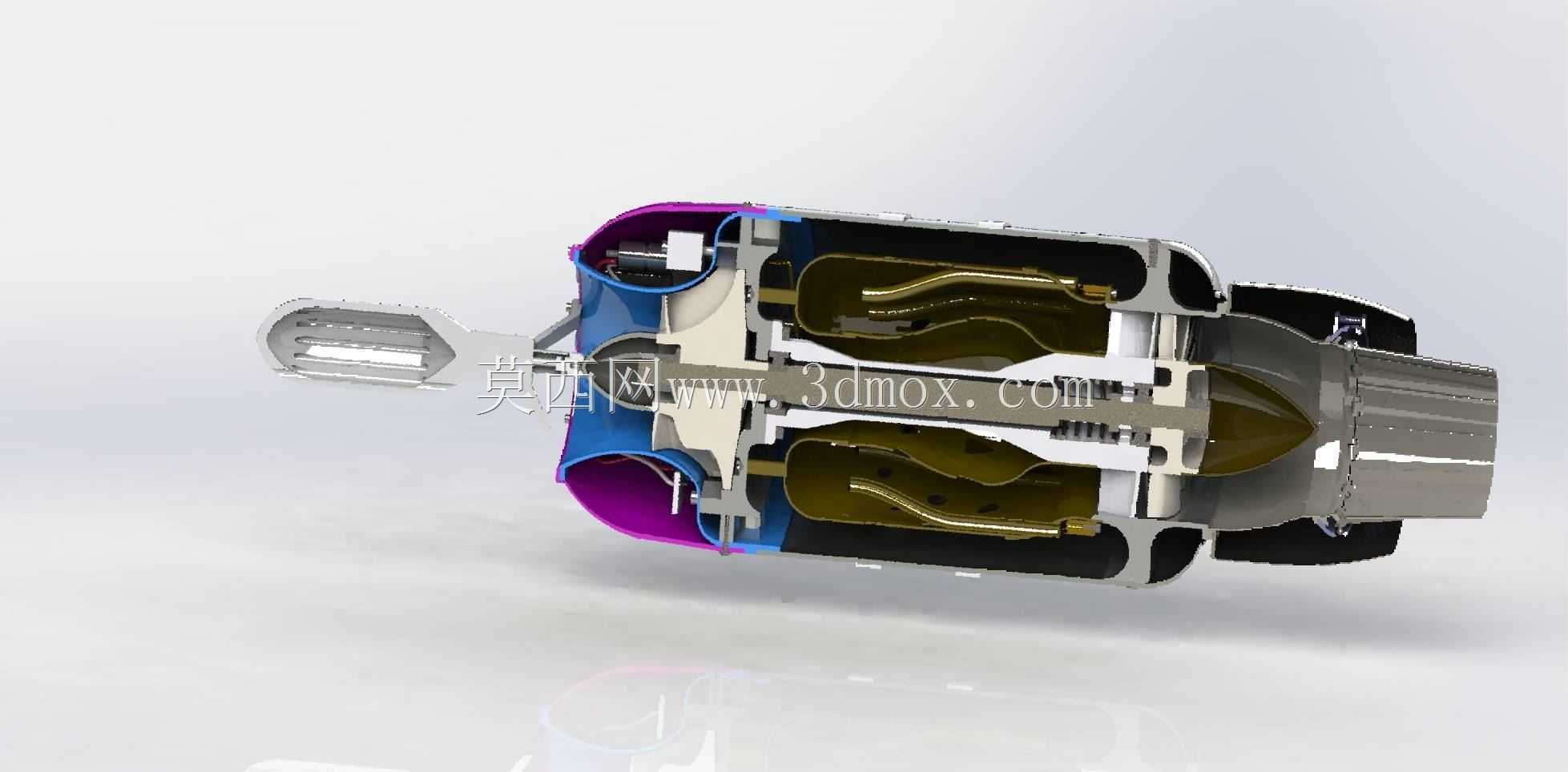

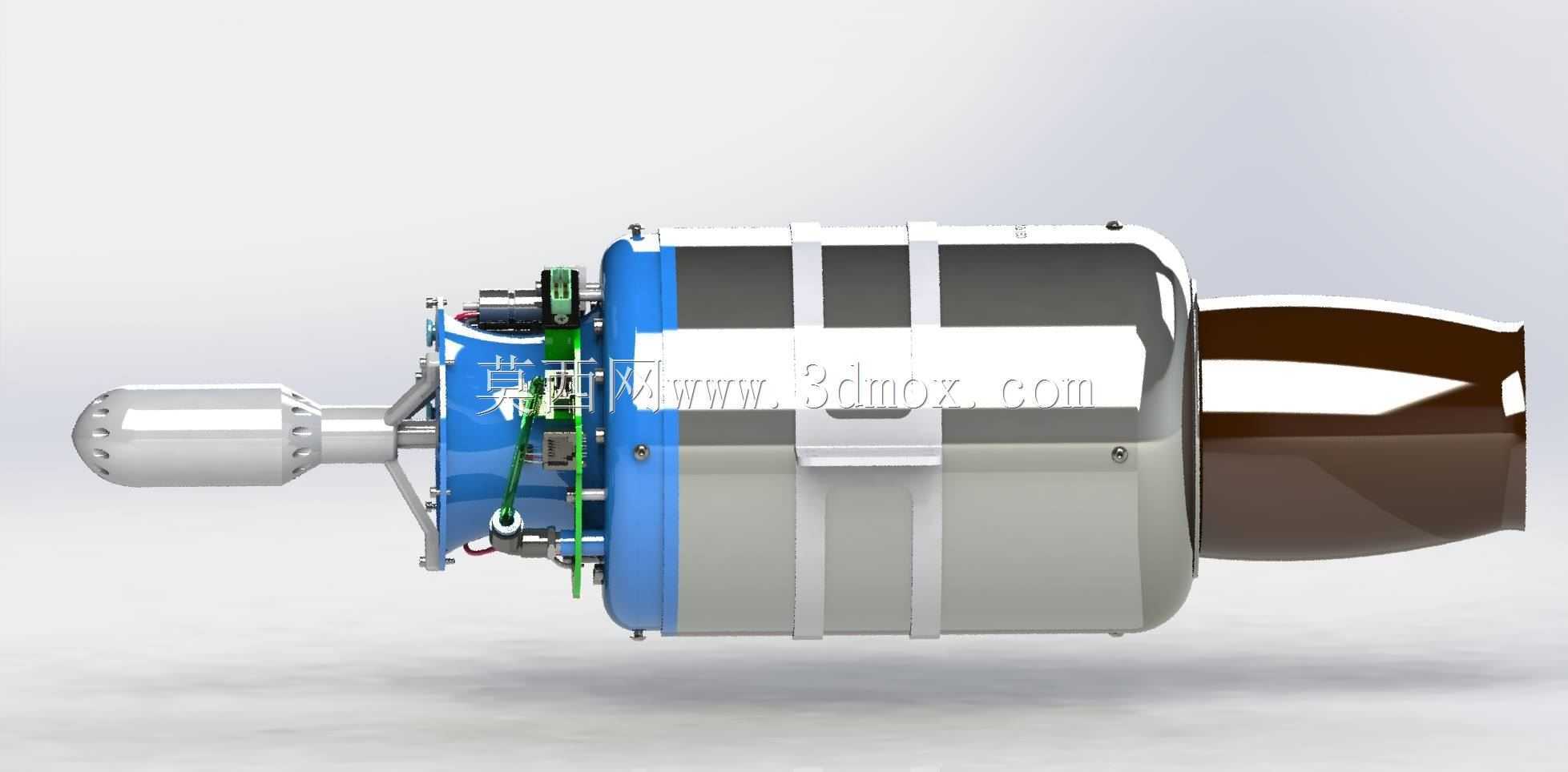

　　这款小型喷气式涡轮装置主要面向遥控航模的动力适配场景，区别于普通电动航模动力系统，其可提供更接近真实喷气式飞行器的推力输出特性，适配大尺寸像真机、特技航模的动力需求，能够支撑40公斤级推力输出下的航模飞行姿态控制，满足航模玩家对仿真动力、大推力输出的使用需求。从结构设计逻辑来看，整套装置采用了一体化集成布局，将燃油输入控制电磁阀、ECU控制电路板、转速与温度检测光学传感器全部整合在主机身结构内，避免了外置管路、线路带来的气动阻力与安装干涉问题，整机外壳采用分段式筒状结构，从进气端到排气端依次布置压气机段、燃烧室段、涡轮段与尾喷口段，各段之间采用法兰式连接结构，配合密封件保证高温高压工况下的腔体密封性，同时方便后期拆解维护。

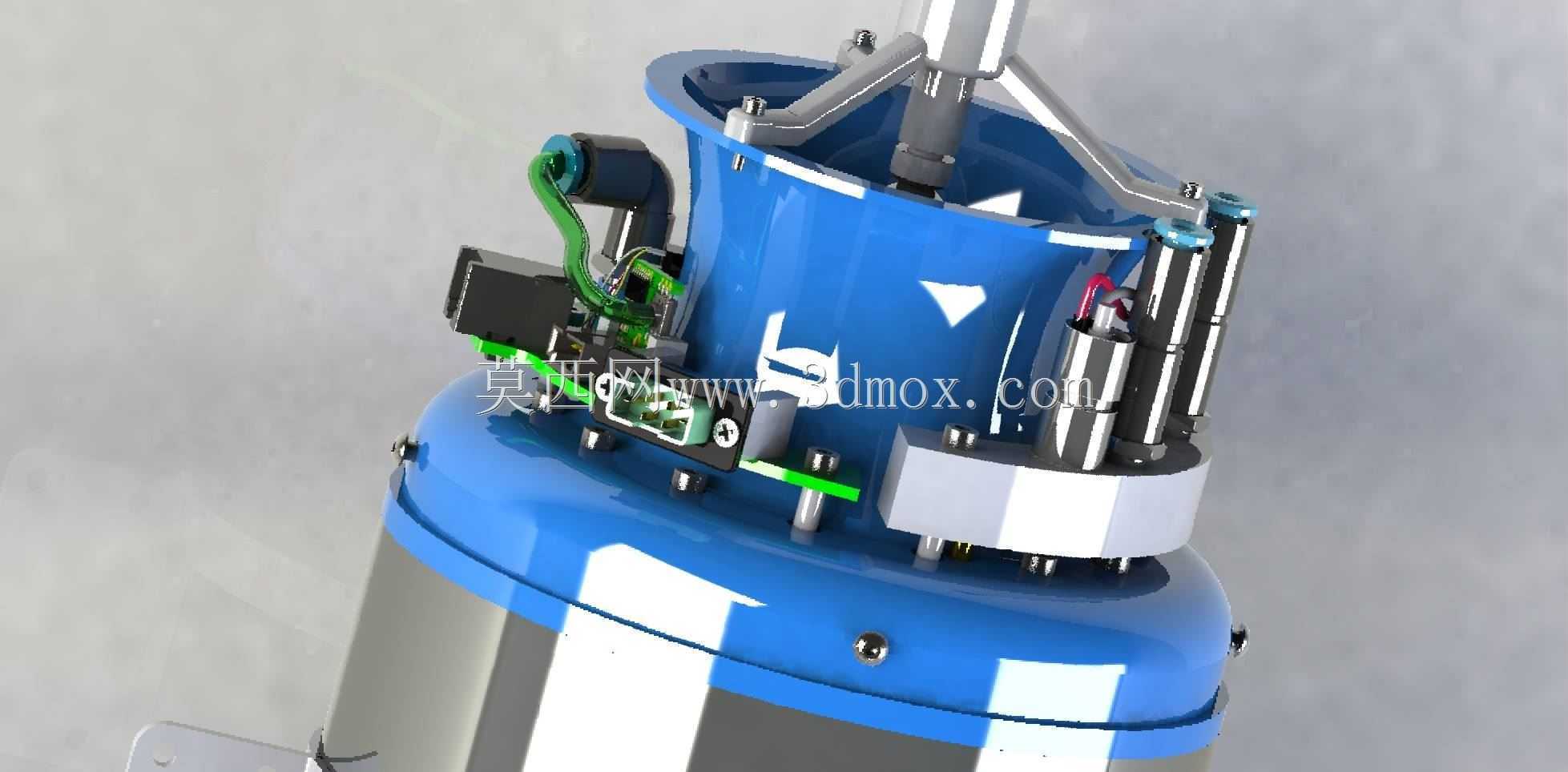

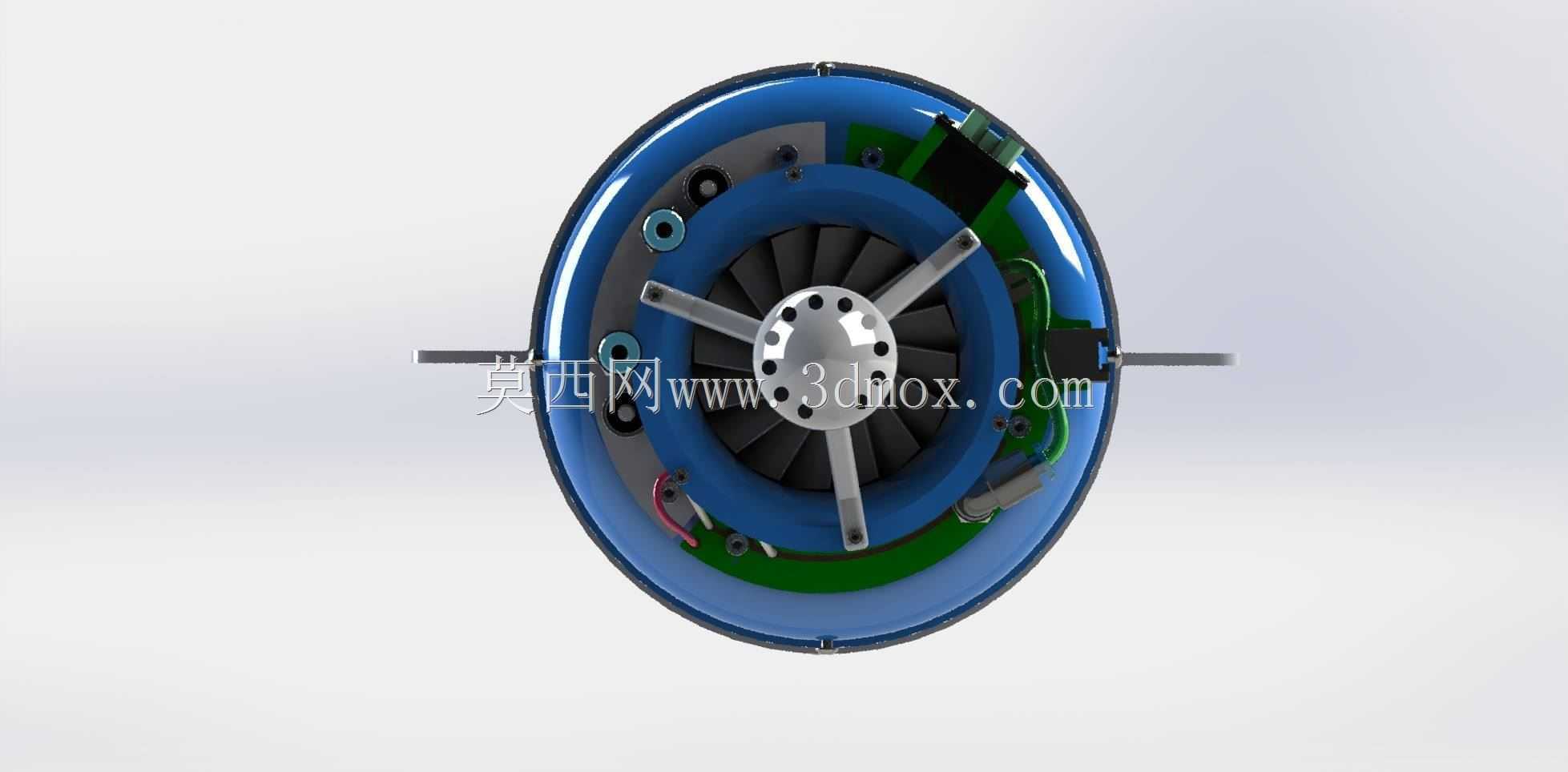

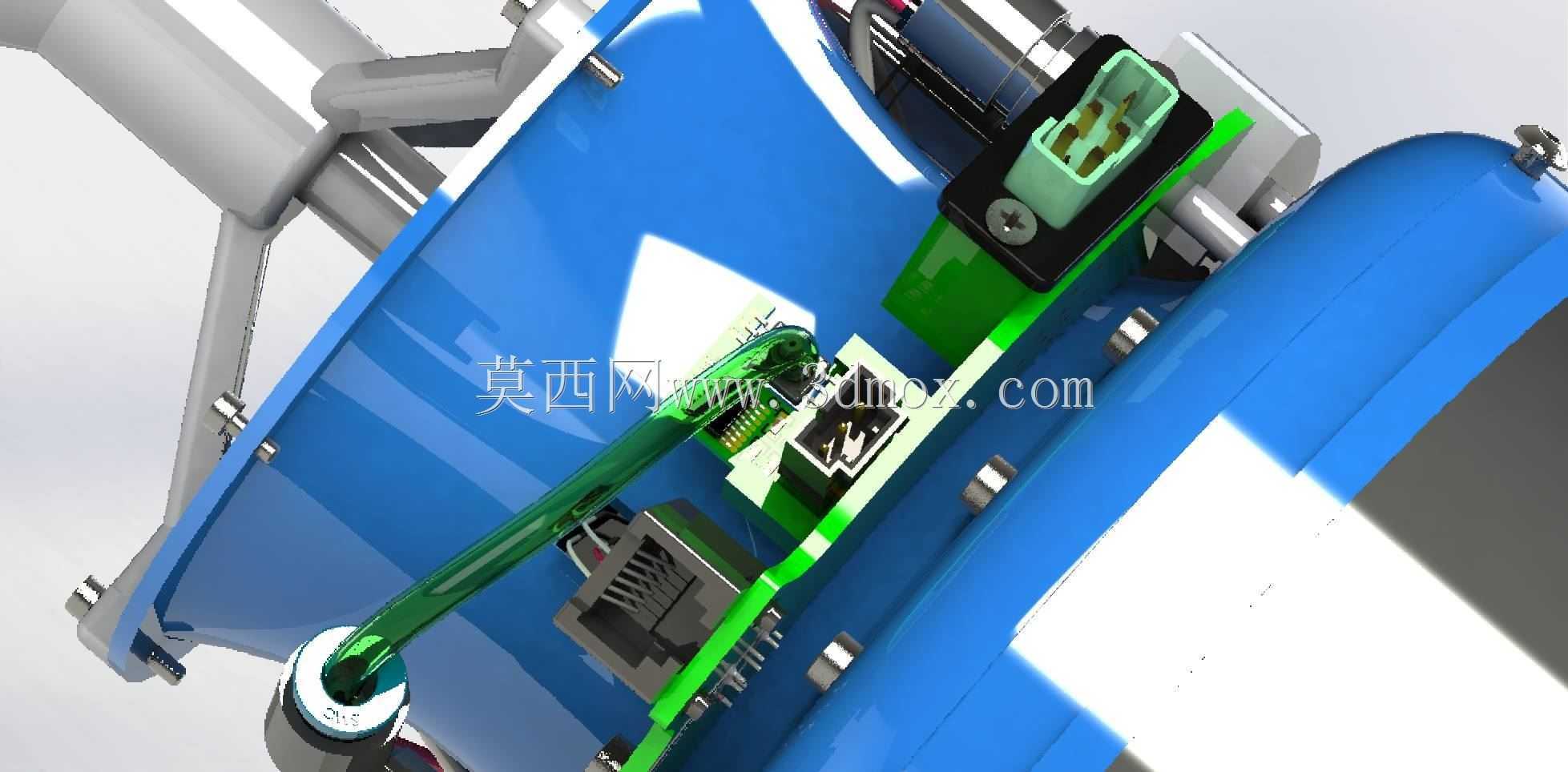

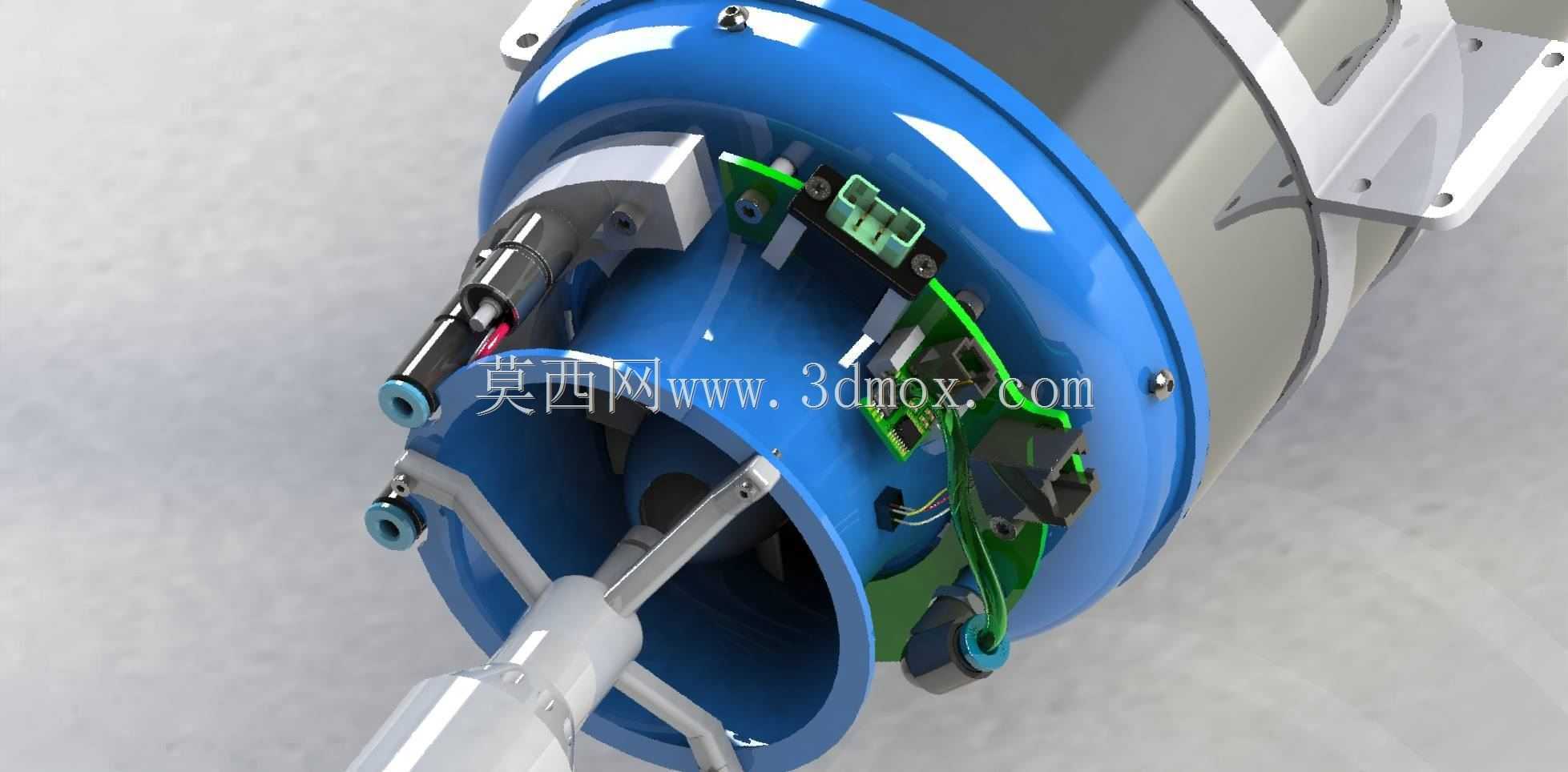

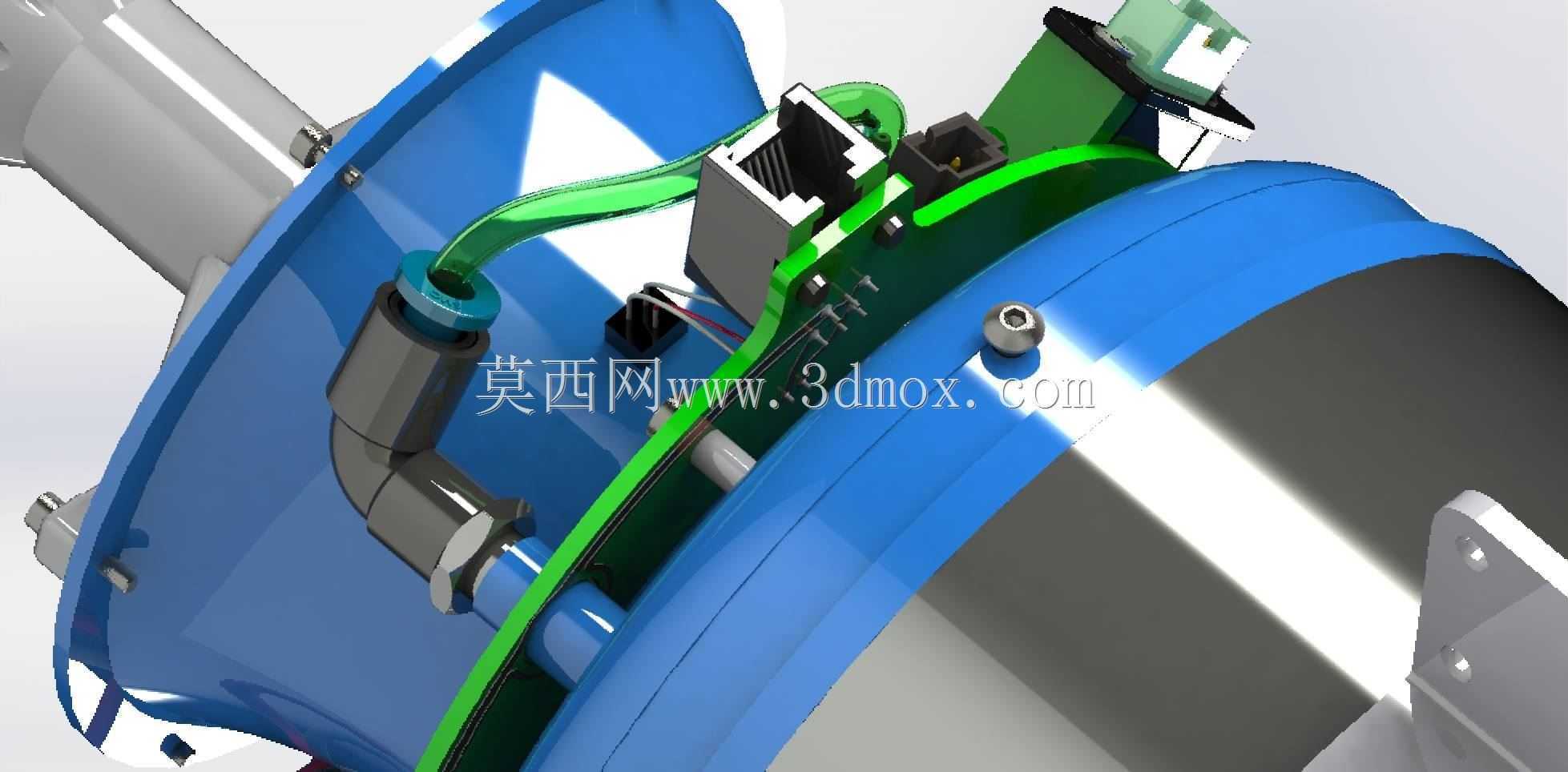

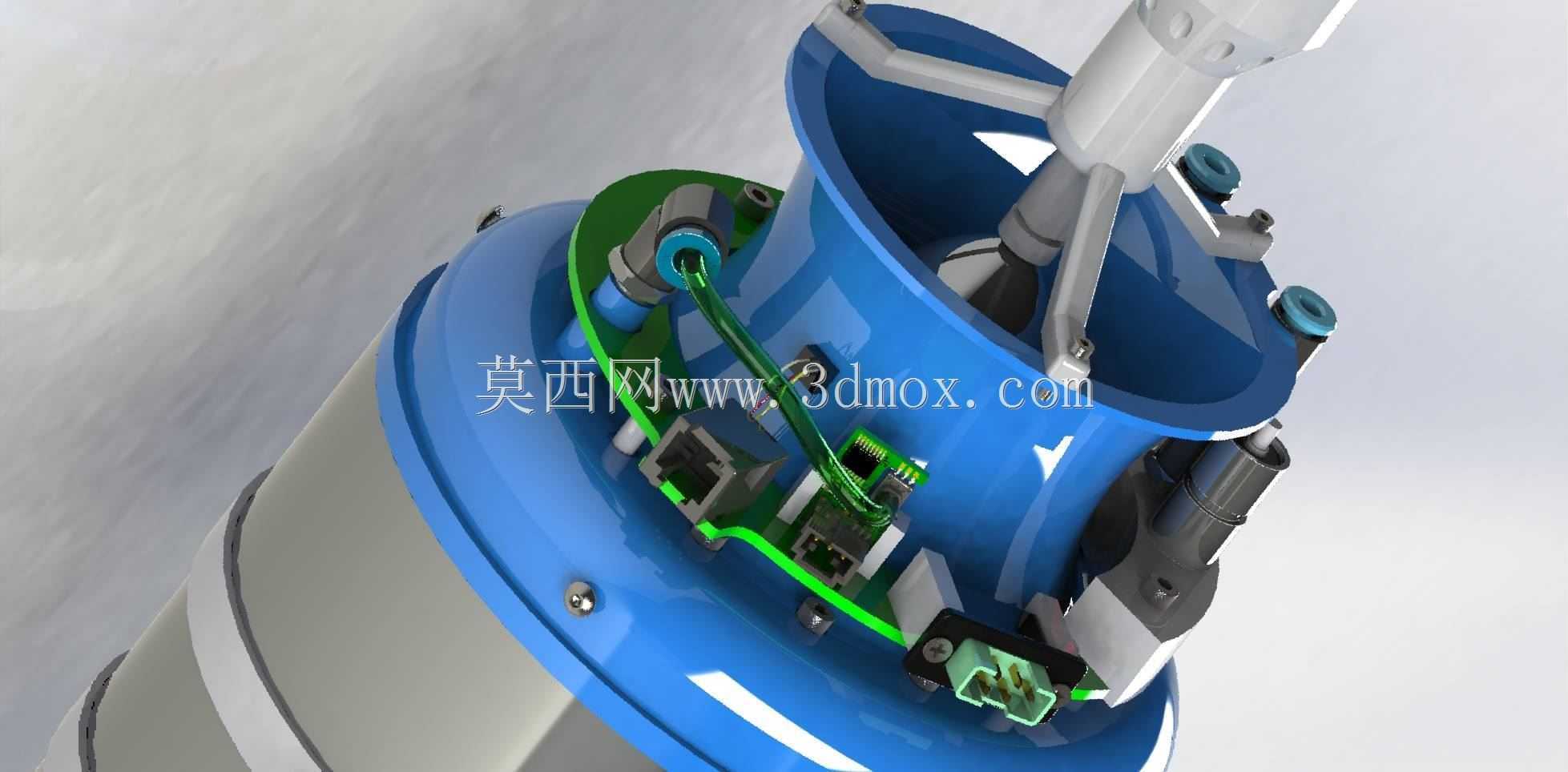

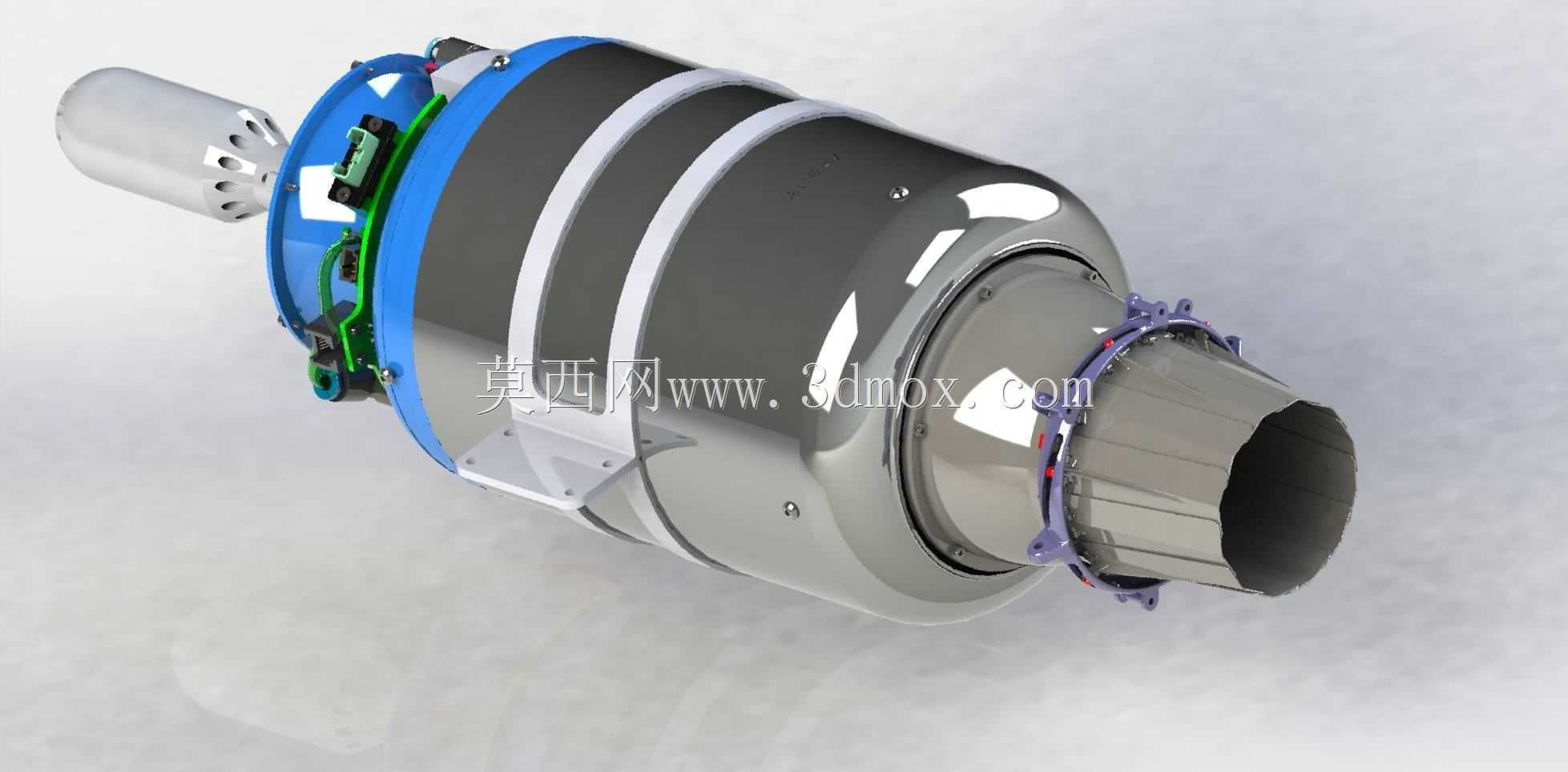

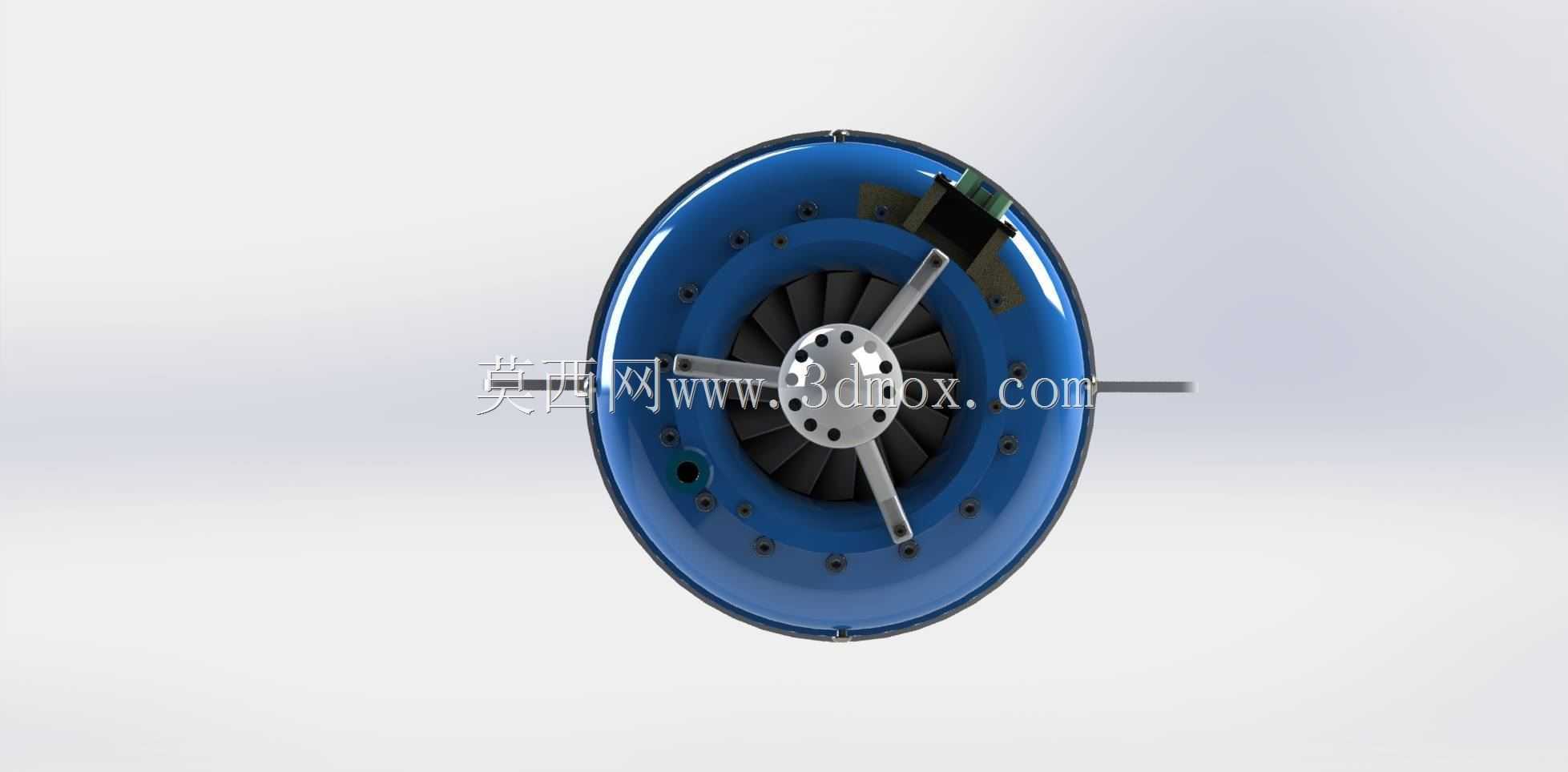

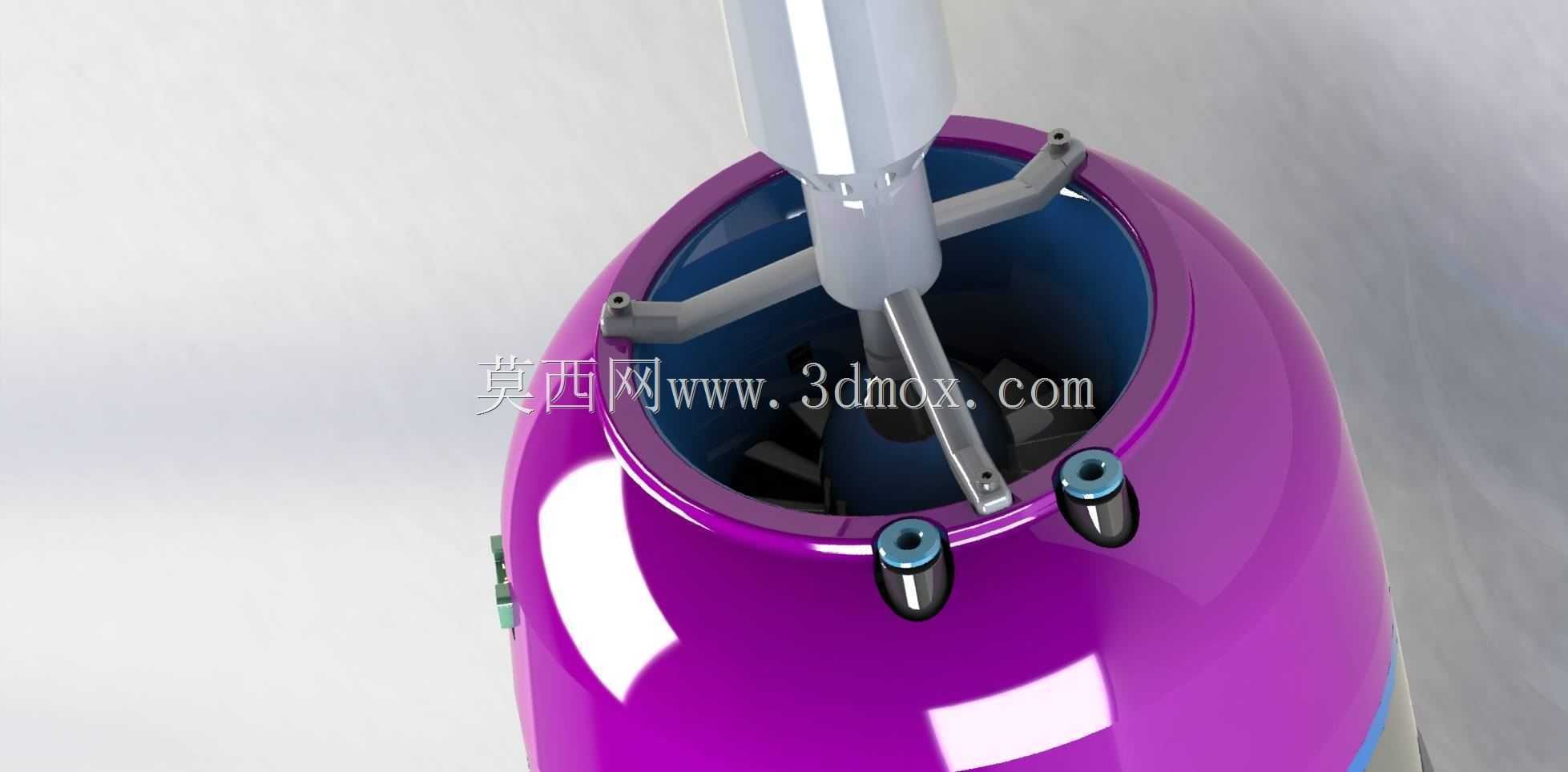

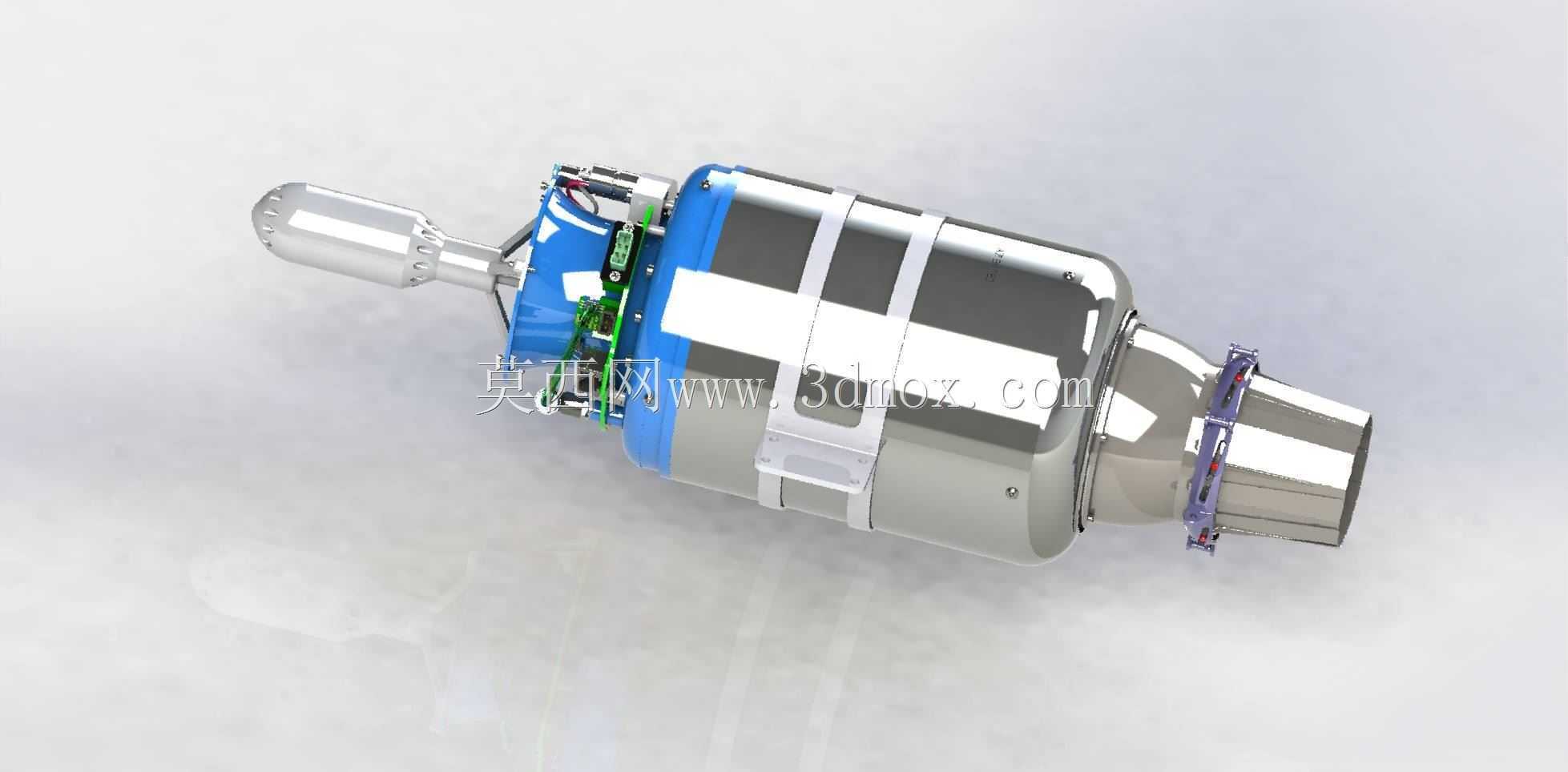

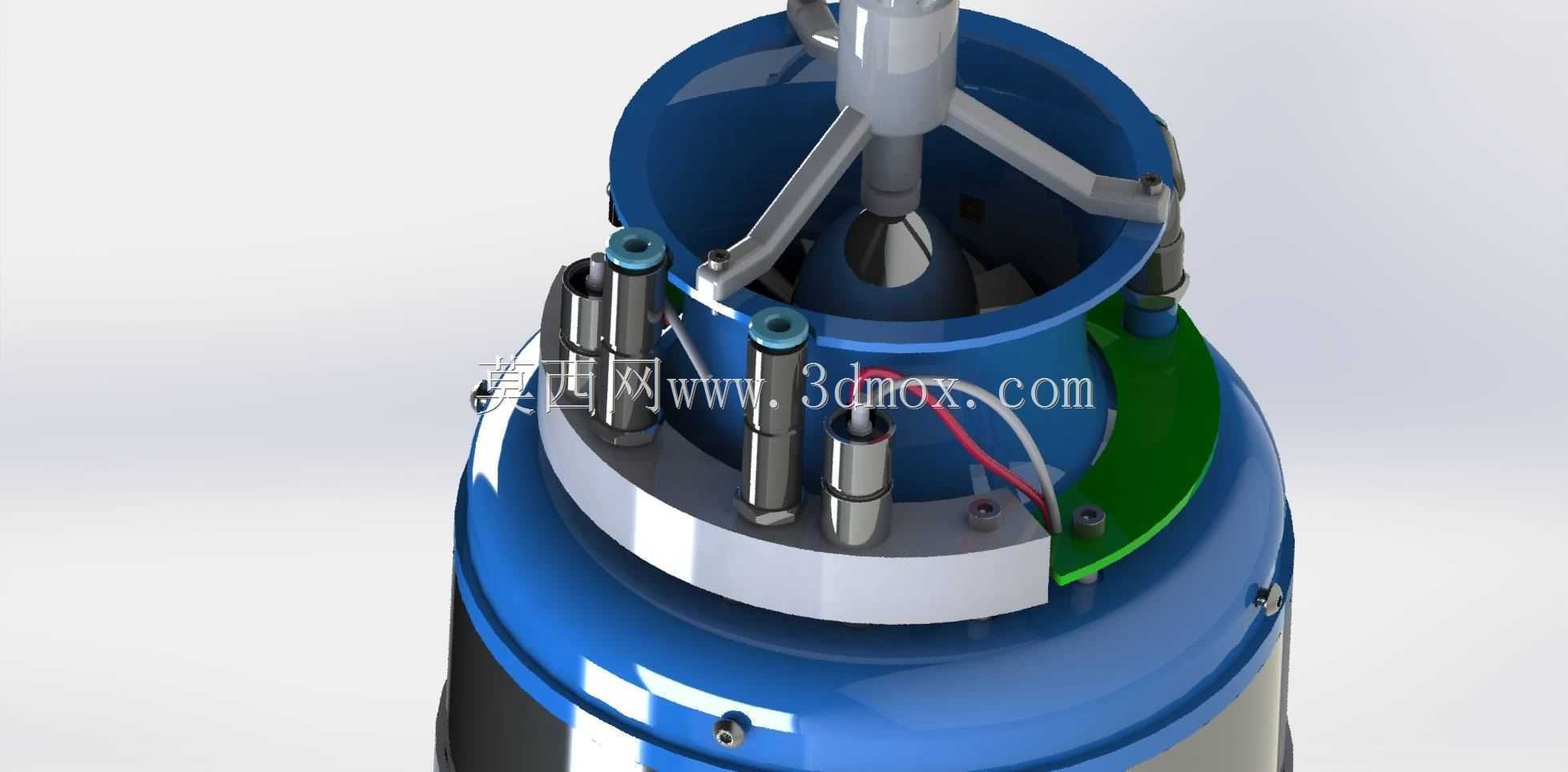

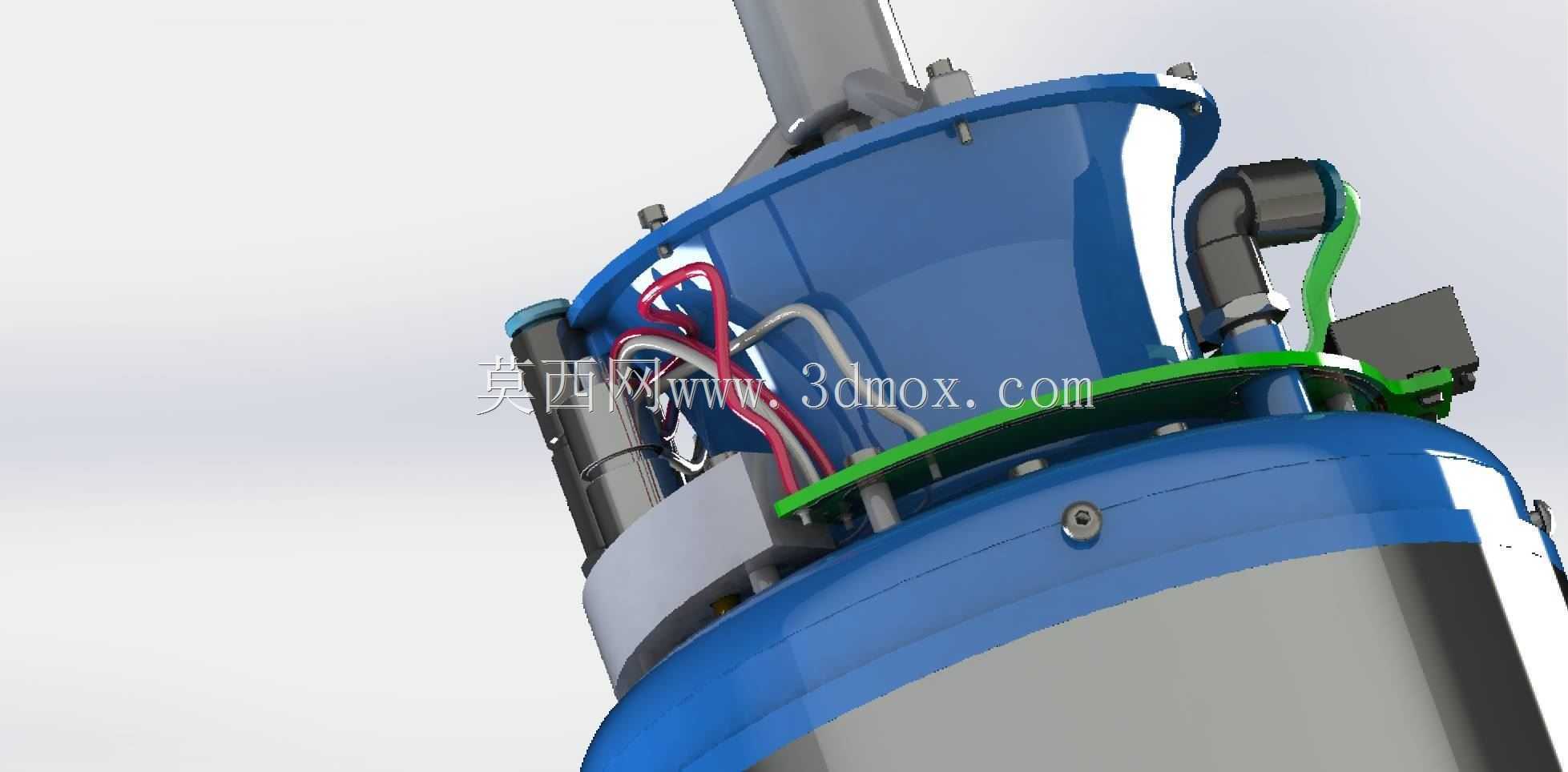

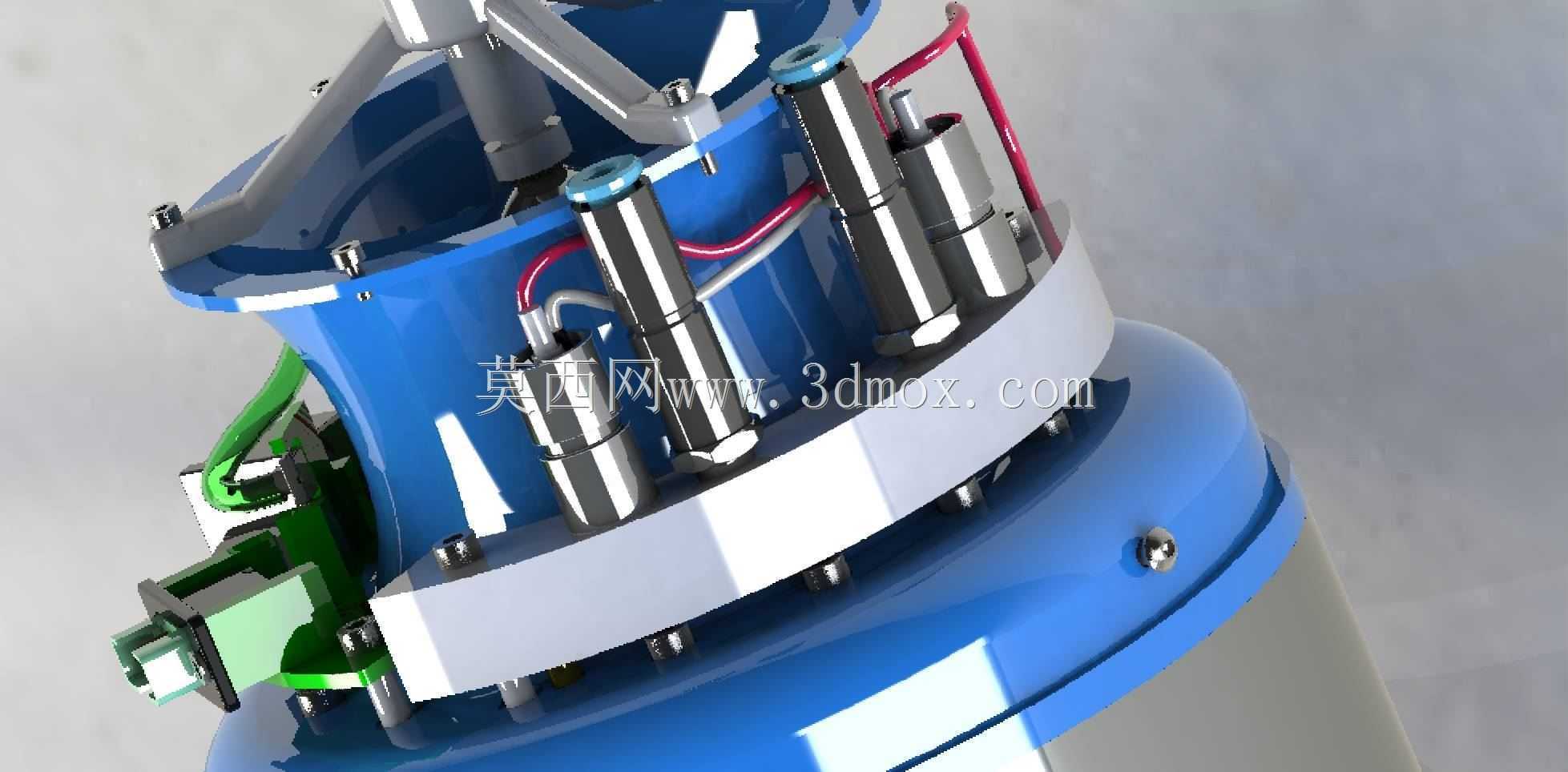

　　进气端采用带整流孔的进气头结构，可对进入压气机的气流进行初步整流，降低进气紊流对压气机工作效率的影响，进气头与压气机壳体之间采用快拆式卡扣连接，可快速清理进气端吸附的杂物。燃油控制电磁阀直接布置在压气机段外侧的蓝色安装基座上，缩短了燃油管路的长度，减少燃油输送过程中的压力损失，电磁阀的控制线直接接入相邻位置的ECU电路板，降低信号传输过程中的干扰风险。ECU电路板采用独立的密封舱安装，外部设置透明保护盖，既可以避免燃油、油污对电路板的侵蚀，也方便观察电路板上的指示灯状态，快速判断设备运行工况。转速与温度检测采用光学传感器，传感器探头直接对准涡轮轴的检测位，无需接触转动部件即可实现转速与排气温度的实时采集，相比接触式检测部件，

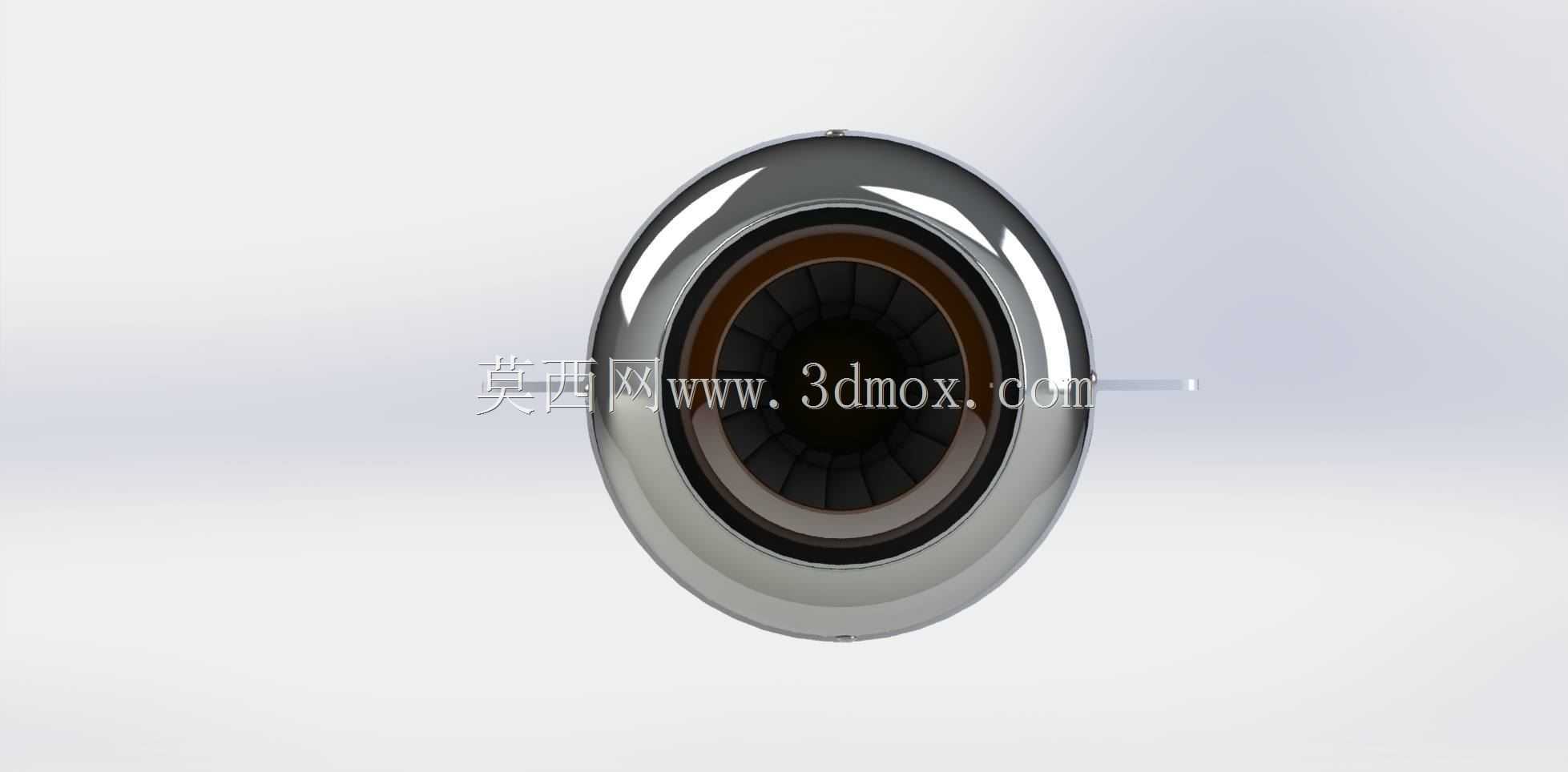

　　大幅降低了高速转动下的磨损风险，提升了检测部件的使用寿命。轴承系统采用独立的陶瓷轴承润滑回路，与燃油供给回路完全分离，陶瓷轴承本身具备耐高温、高转速下的低磨损特性，独立润滑回路可根据轴承的工作温度、转速工况精准供给润滑脂，避免高速运转下轴承出现干磨、过热抱死的问题，整套轴承支撑结构采用独立控制设计，可在不拆解核心机的情况下单独调整轴承预紧力，适配不同推力输出下的轴系稳定性需求。尾喷口采用可调式收敛结构，通过周向布置的紫色固定卡圈与调节片连接，可根据不同的飞行工况调整尾喷口的收敛角度，优化排气效率，提升不同转速下的推力输出表现。从安装边界来看，整机采用筒状同轴布局，最大外径集中在燃烧室与压气机连接段，

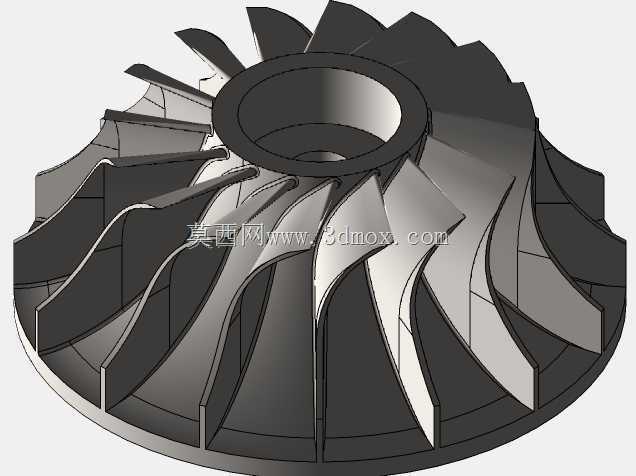

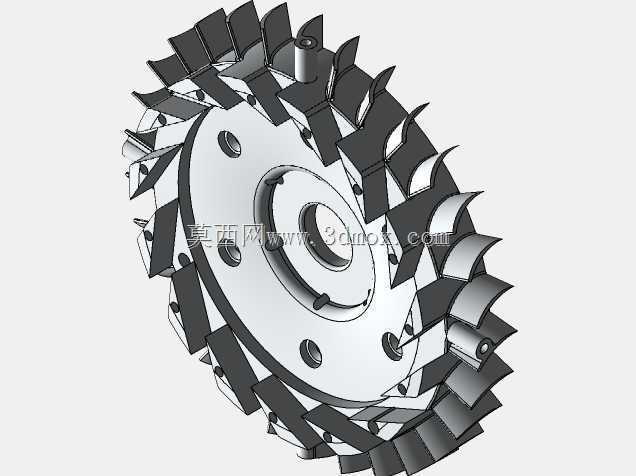

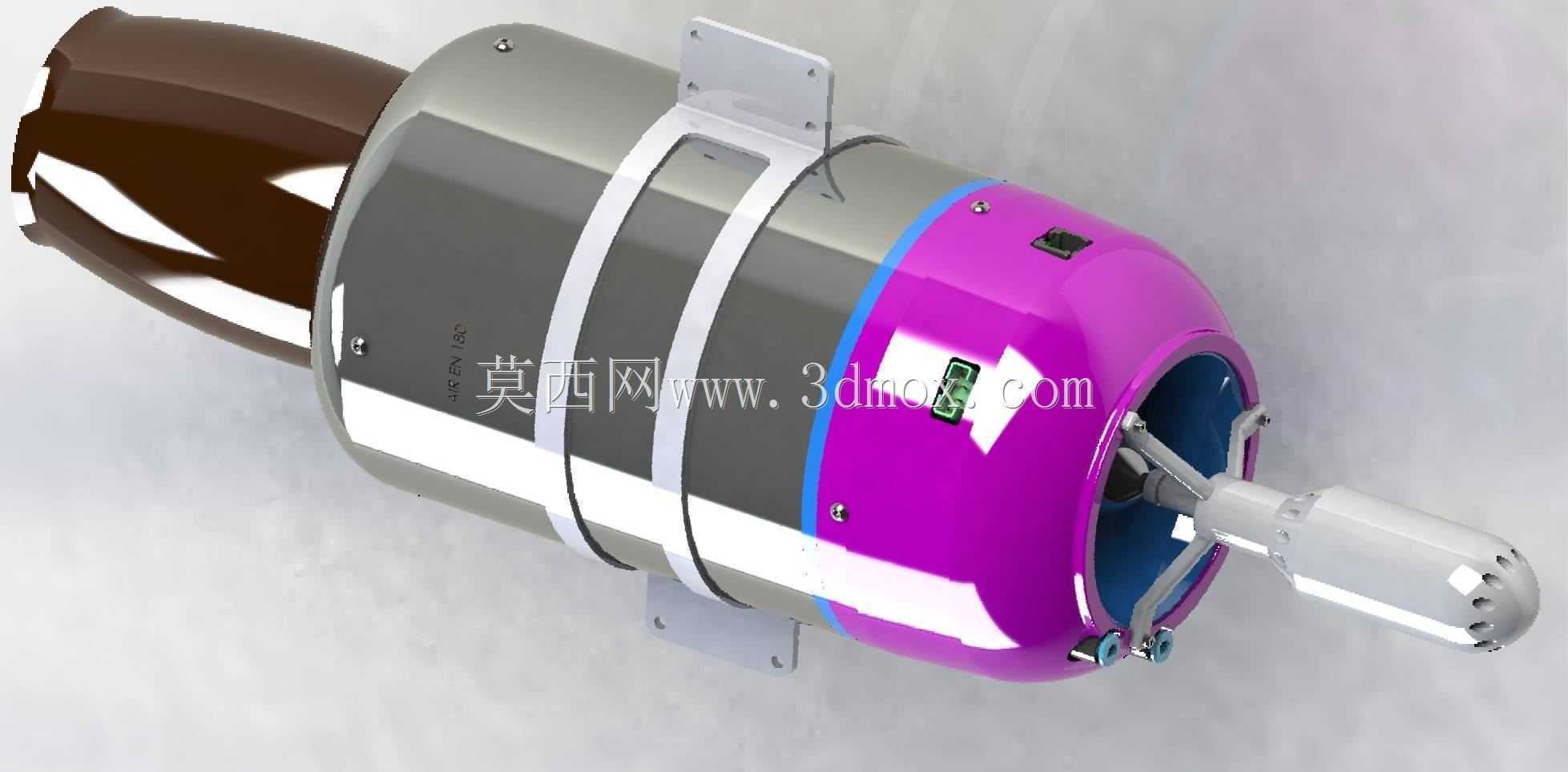

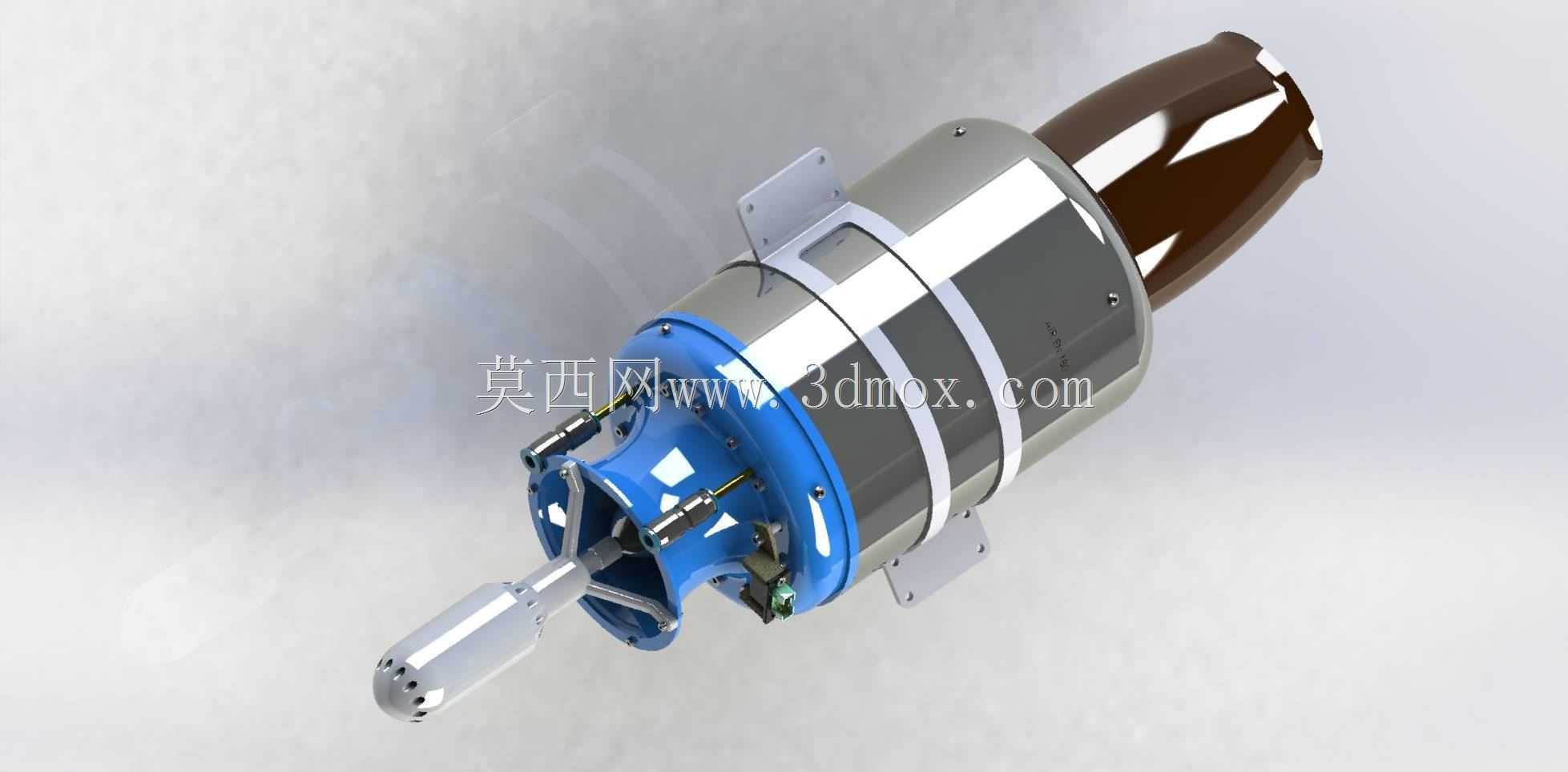

　　安装时可通过筒身上的三个固定安装耳与航模机身的发动机安装架连接，安装耳上设置长条形调节孔，可根据机身的安装位偏差微调安装位置，降低机身加工精度带来的安装适配难度。整机的线路、管路全部沿筒身外侧的走线槽布置，走线槽采用嵌入式设计，不会突出筒身外圆，避免额外增加气动阻力，所有外接接口全部集中在进气端一侧，方便与航模的燃油箱、接收机、电池等部件连接，减少跨机身的线路布置。在实际使用场景中，这款涡轮装置可适配固定翼航模、像真喷气航模的动力安装，其集成化的设计减少了外围附件的安装需求，用户无需额外布置独立的控制盒、传感器安装位，只需按照安装位固定主机身，连接燃油管与控制线即可完成装机，相比传统分体式航模涡喷，大幅降低了装机调试的难度。结构设计上充分考虑了航模使用中的维护需求，所有易损部件、检测部件都布置在机身外侧，无需完全拆解核心机即可完成电磁阀、传感器、ECU板的更换与调试，压气机与涡轮叶片采用整体式加工结构，平衡精度更高，高速运转下的振动更小，可降低长时间飞行对航模机身结构的振动冲击。独立的润滑回路设置了独立的润滑脂存储腔，可满足长时间飞行的润滑需求，无需飞行前额外加注润滑脂，减少了飞行前的准备流程。整套装置的推力输出曲线经过匹配调校，从怠速到全油门的推力过渡线性，配合ECU的控制逻辑，可实现转速的精准控制，适配航模飞行过程中的不同推力需求，无论是平稳巡航还是特技机动，都能提供稳定的动力输出。
