外转子无刷直流动力电机结构设计

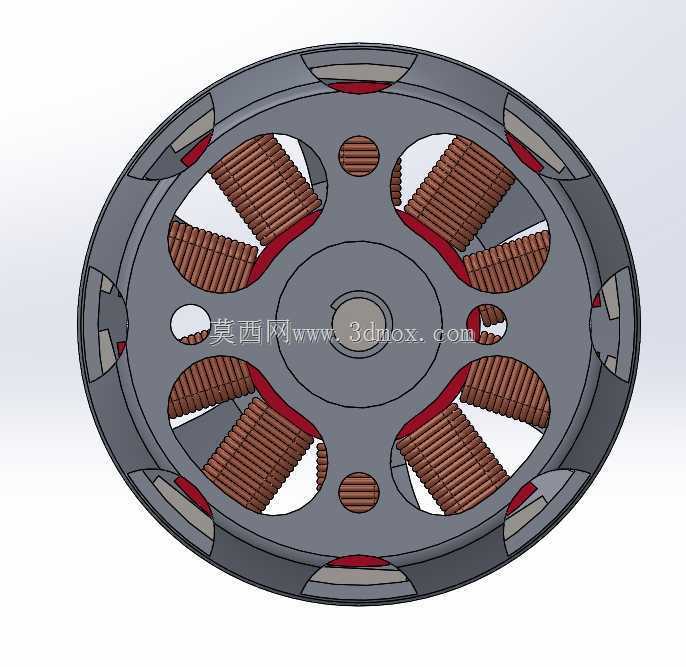

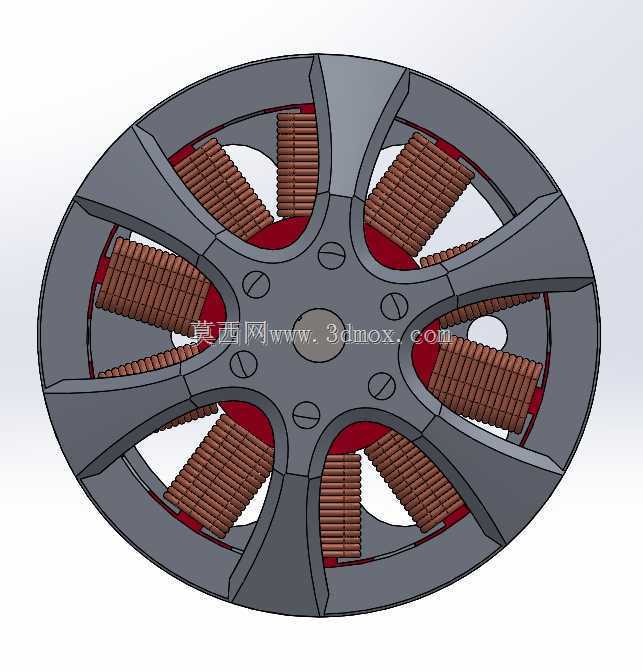

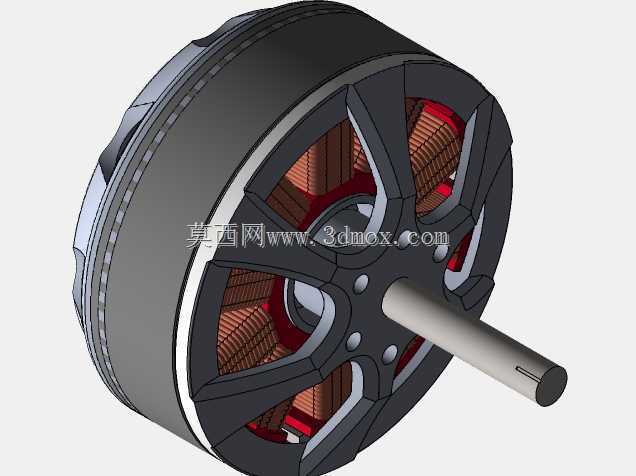

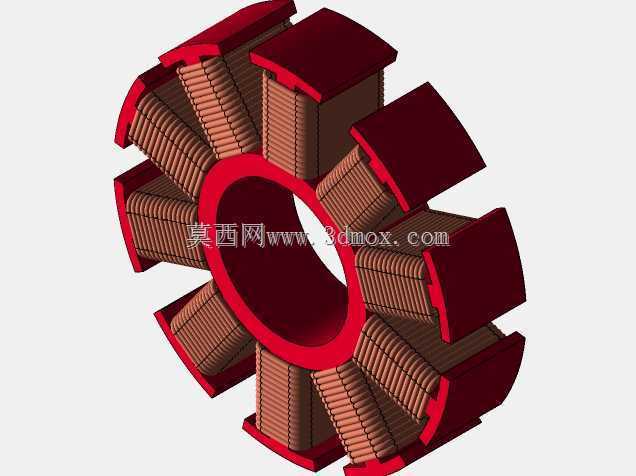

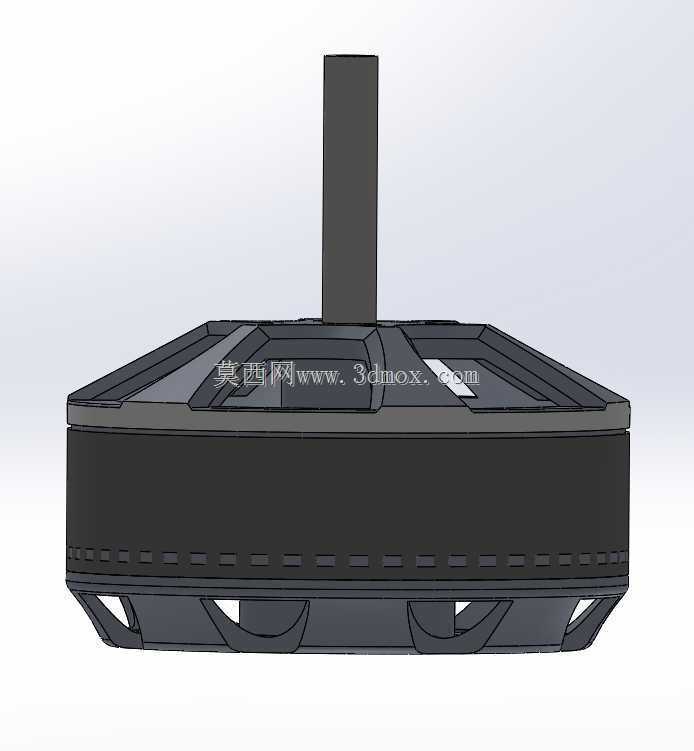

　　这款外转子结构的无刷直流动力单元，目前在小型多旋翼无人机、航模动力系统、小型电动代步工具、桌面级精密传动设备上的应用占比逐年提升，区别于传统有刷电机的机械换向结构，其采用电子换向逻辑，从根源上规避了碳刷磨损带来的寿命短板与换向火花干扰问题，适配对运行稳定性、连续工作时长有较高要求的动力场景。从结构设计逻辑来看，该电机采用外转子包覆定子的布局，输出轴与转子外壳直接刚性连接，定子绕组固定在中心基座上，这种布局能在相同外径尺寸下获得更大的转矩输出半径，低速段扭矩储备更充足，不需要额外搭配大减速比齿轮组就能直接驱动负载，有效减少了传动链路的间隙与能量损耗。绕组部分采用集中式绕线方案，铁芯冲片做了绝缘涂层处理，相邻绕组间做了绝缘隔挡设计，

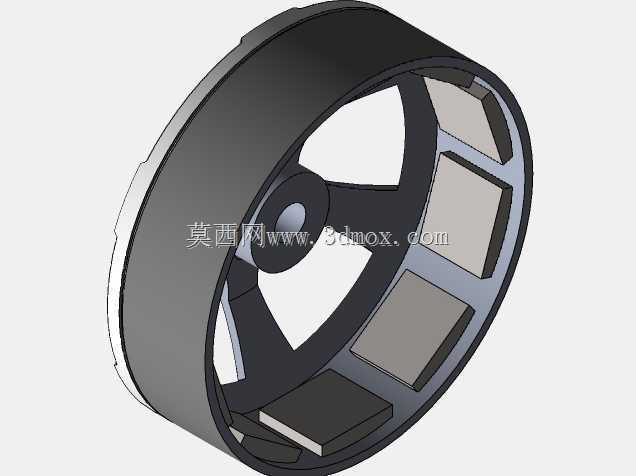

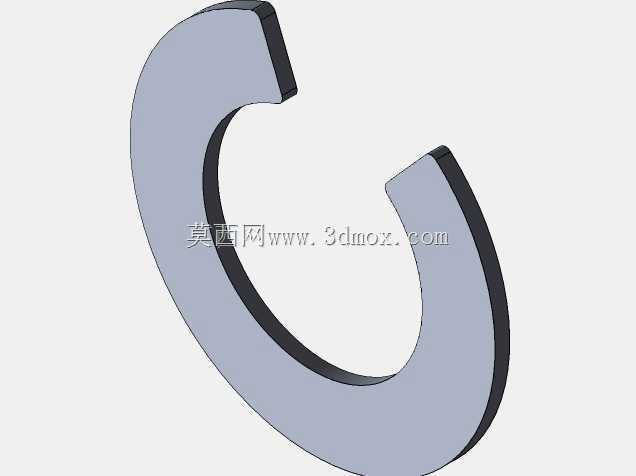

　　能降低绕组间的涡流损耗，提升电能到机械能的转换效率，转子内侧的永磁体采用表贴式固定方式，磁钢排布做了极弧优化，能降低齿槽转矩带来的运行抖动，让动力输出更线性。从安装边界来看，该电机的中心输出轴做了扁位定位结构，安装时不需要额外加工定位键槽，通过轴端的锁紧件就能实现与负载的同轴固定，定子基座预留了周向均布的安装孔位，可直接通过螺栓固定在设备的安装支架上，安装孔的孔距做了通用化适配，能匹配多数主流小型动力设备的安装位尺寸，转子外壳的外侧做了轻量化的辐条式镂空设计，既可以降低转子整体的转动惯量，提升动态响应速度，也能在电机高速运转时形成导流风道，带动空气流经定子绕组区域，带走绕组工作产生的热量，避免长时间高负载运行出现绕组过热退磁的问题。

　　在实际选型适配过程中，需要注意该电机的输出轴径向跳动公差控制在较小范围内，搭配负载时要做好动平衡校准，避免高速运转时产生额外振动，影响设备整体运行精度；定子侧的出线端做了固定防护，安装布线时要避免线缆与转子外壳发生剐蹭，预留足够的线缆弯曲半径，防止长期振动导致线缆芯线断裂。不同于内转子电机的高转速低扭矩特性，这款外转子无刷电机的额定工作转速区间更适配直接驱动类负载，在无人机动力场景下可以直接搭配螺旋桨使用，不需要额外加装减速机构，整体动力系统的重量更轻，续航表现更优；在小型电动工具、精密转台应用场景下，其较低的运行噪音与平稳的转矩输出，能提升终端设备的使用体验。设计过程中对转子外壳的结构强度做了校核，

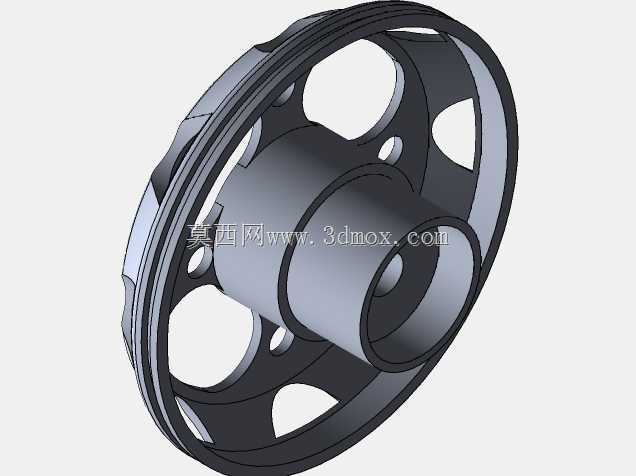

　　辐条式的支撑结构在保证轻量化的同时，能承受高速旋转时的离心力作用，避免磁钢在高转速下出现脱落移位的问题，转子与定子之间的气隙控制在均匀的小尺寸范围内，既可以保证磁路的导通效率，也能避免加工装配误差导致的定转子擦碰问题。端盖部分与转子外壳采用止口配合定位，装配时的同轴度更容易保证，输出轴与转子端盖的连接位置做了加强处理，能承受一定的轴向与径向负载，适配带一定侧向力的驱动场景。
