折叠式四旋翼航拍无人机结构设计

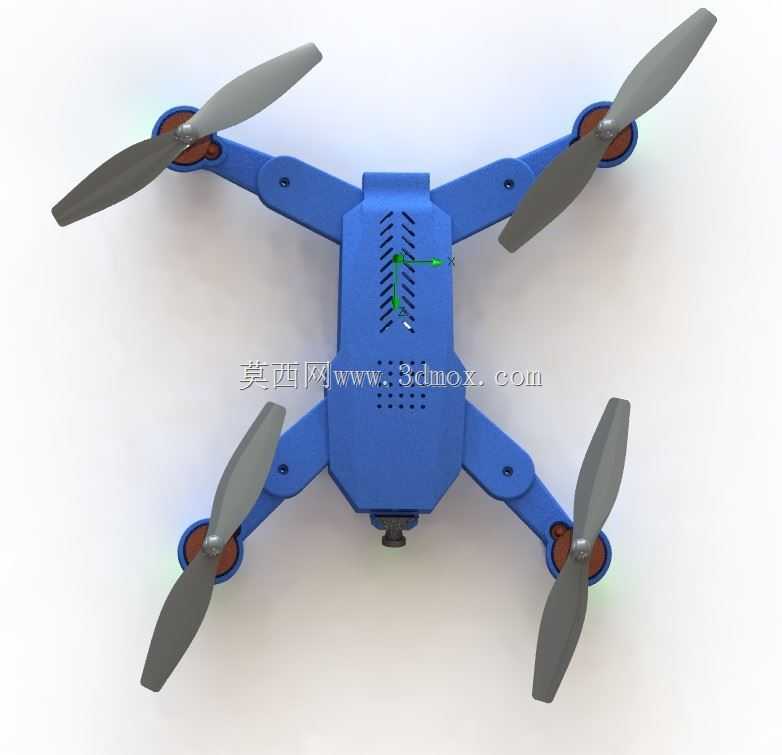

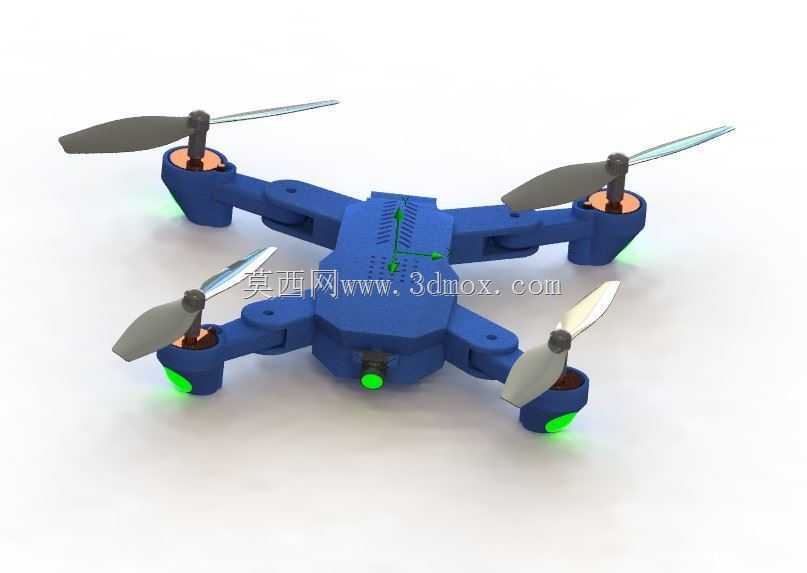

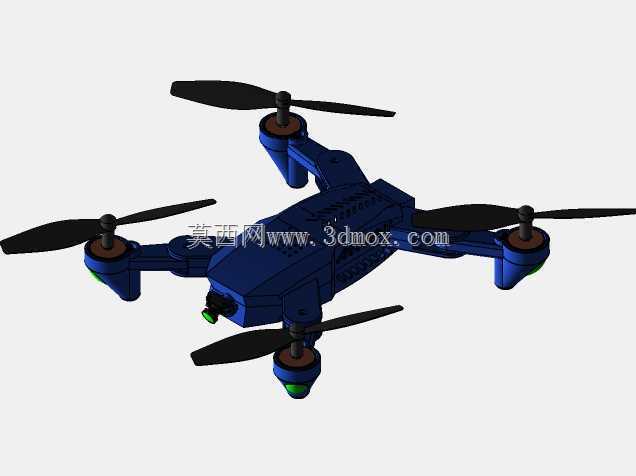

　　这套四旋翼飞行器结构围绕小型消费级航拍与近距巡检场景展开，整机采用X形对称布局，四个机臂从中央机身向外辐射，末端各自承载一套动力单元。机臂与机身连接处设置了折叠铰接结构，臂体可向机身侧下方收拢，收纳后整机外廓明显缩小，便于放入背包或工具箱携带，展开后通过铰接位的定位面与锁紧件保证臂体在飞行载荷下不发生松动或角度漂移。

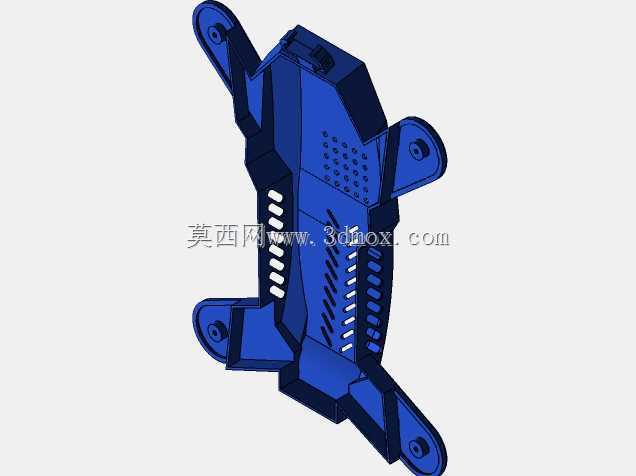

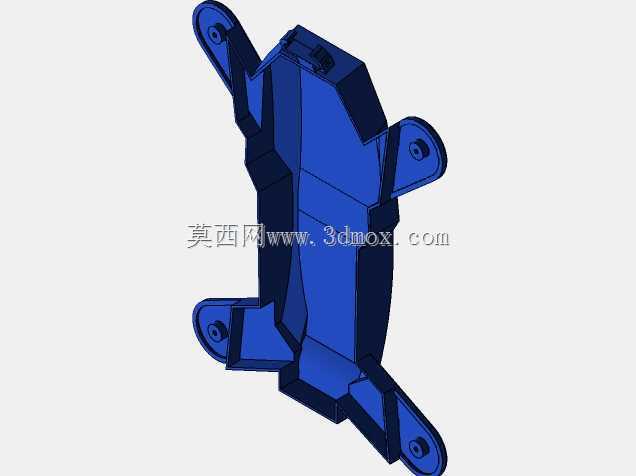

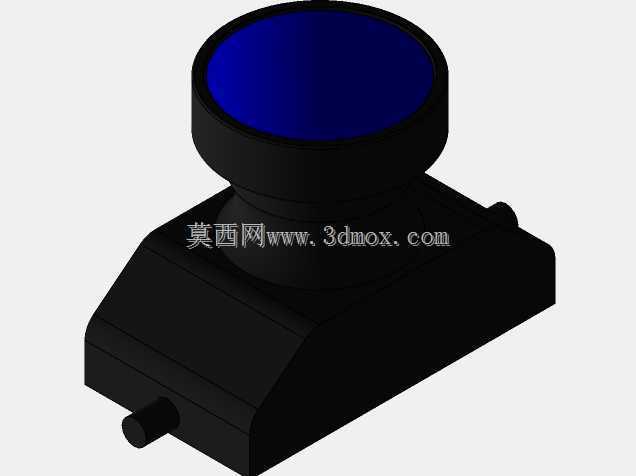

　　中央机身是整机的承载核心，内部需要容纳飞控板、电池、电调、接收机以及图传模块。建模时机身上壳与下壳分件处理，壳体内侧预留了电路板安装柱、电池仓限位筋和走线槽，装配时电子元件先固定于下壳，再扣合上壳，通过周边螺钉完成锁紧。机身顶面可见数条加强筋走向，这些筋条既提升了薄壁壳体的抗弯刚度，也在炸机触地时分散冲击能量，避免壳体整体开裂。机身前端与底部预留了摄像头或云台的安装接口，可挂载小型镜头完成第一视角图传或航拍作业。

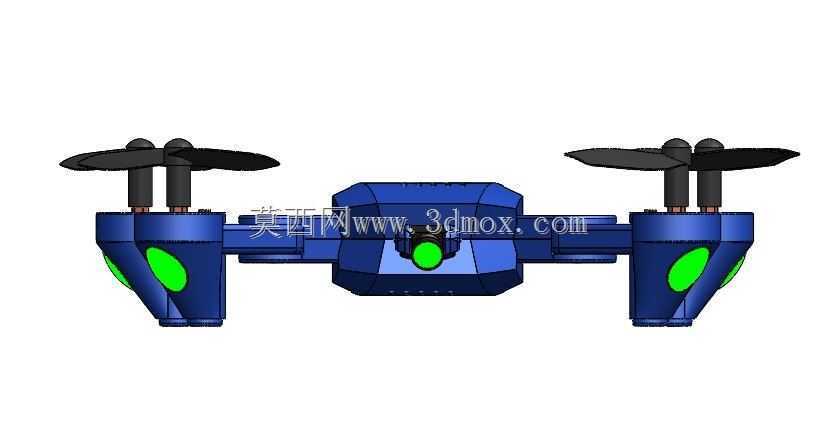

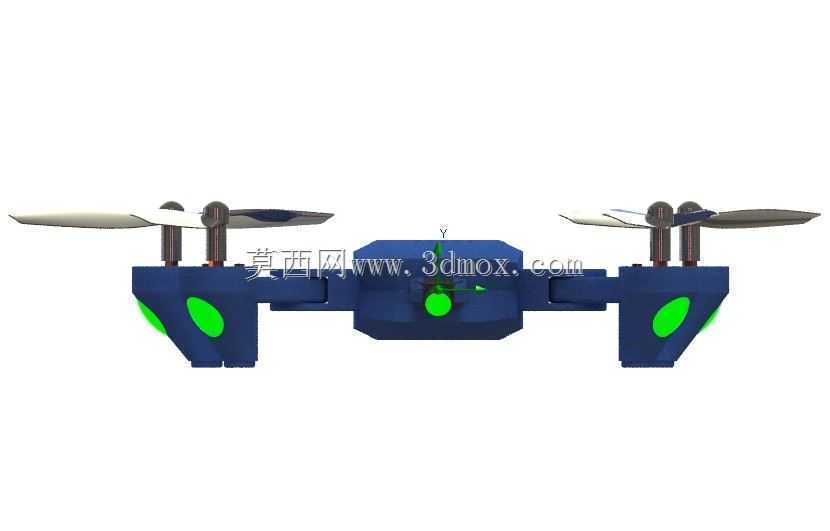

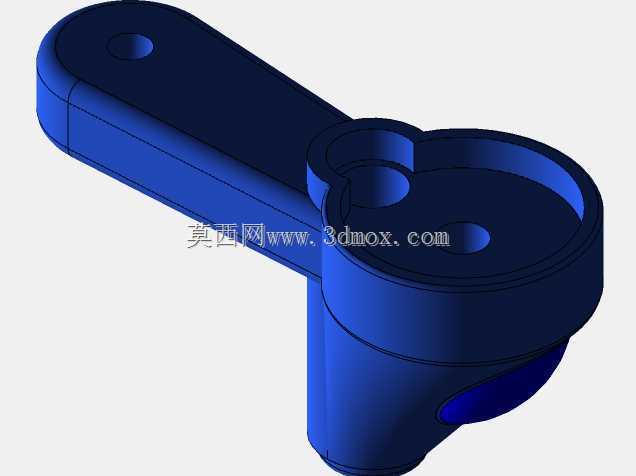

　　四个机臂末端的电机座采用略向上倾斜的安装面，电机通过螺钉固定在座体上，座体内部留出电机线穿过的孔道，线缆沿臂内空腔引入机身，减少外露线材带来的风阻和勾挂风险。机臂截面在靠近机身处较宽，向末端逐渐过渡，这种变截面设计兼顾了根部弯矩承载与末端减重需求。臂端下方布置了绿色指示灯位，夜间或弱光环境下可用于判断机头朝向和飞行状态，灯座与臂体一体成型，灯罩单独分件便于更换。

　　旋翼系统采用两正两反的螺旋桨配置，相邻桨叶旋转方向相反，用以抵消各自产生的反扭矩。桨叶通过桨夹与电机输出轴连接，桨夹中心孔与电机轴径配合，锁紧螺母压紧后传递扭矩。建模时桨叶保留了翼型曲面和一定的扭转角，根部较厚、叶尖渐薄，既符合气动成型规律，也为后续做运动仿真和干涉检查提供了准确几何。桨叶旋转平面与机臂之间留出足够安全间隙，满舵倾斜时桨尖不会扫到臂体或机身。

　　从安装边界看，整机展开后以机身中心为对称点，四臂端点构成近似正方形的支撑范围，起降时需要平整台面，对角线跨度决定了最小起降垫尺寸。折叠状态下臂体贴靠机身两侧，高度方向主要由电机座和桨夹决定，运输时可拆除桨叶进一步压缩高度。机身底部的凸起件起到起落缓冲作用，着陆瞬间先接触地面，保护摄像头和下壳不被直接磕碰。

　　结构设计中反复校核的重点是对称度与重量配平。四个电机座的安装孔位、臂长和铰接轴线必须关于机身中心严格对称，否则会引入额外的姿态修正负担。电池仓尽量靠近重心位置，更换不同容量电池时重心偏移控制在较小范围内。飞控安装面要求水平、刚性足，避免与壳体产生共振。整机材料思路以轻质塑料和碳纤维质感件为主，臂体在保证刚度的前提下做局部挖空，机身壁厚均匀过渡，防止注塑或打印时出现缩痕。

　　这类飞行器可用于室内外低空拍摄、教学演示、旋翼气动实验以及小型载荷搭载验证。三维模型完整表达了机身分件、折叠铰接、电机座、桨叶和指示灯的空间关系，可直接用于结构评审、装配干涉检查、爆炸图制作以及后续工程图输出，对理解多旋翼无人机的总体布置和机臂折叠机构具有较强参考价值。
