带云台挂载的四旋翼航拍飞行器结构设计

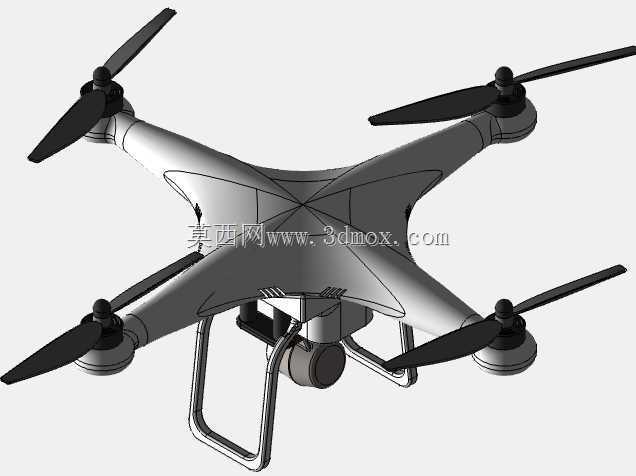

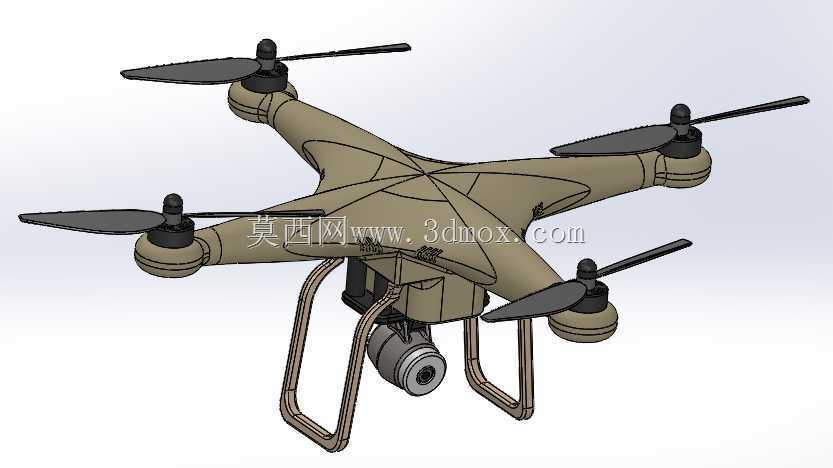

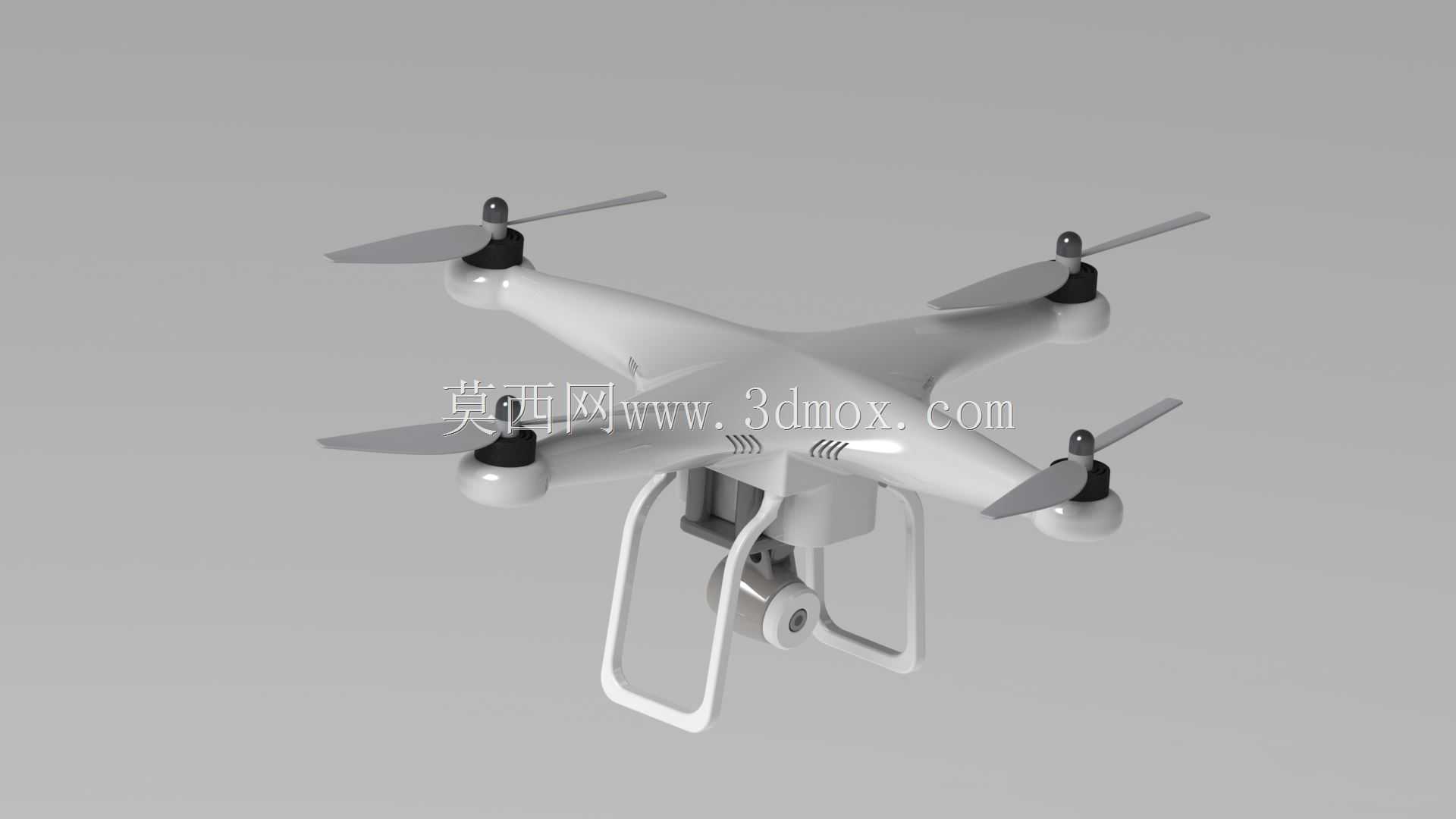

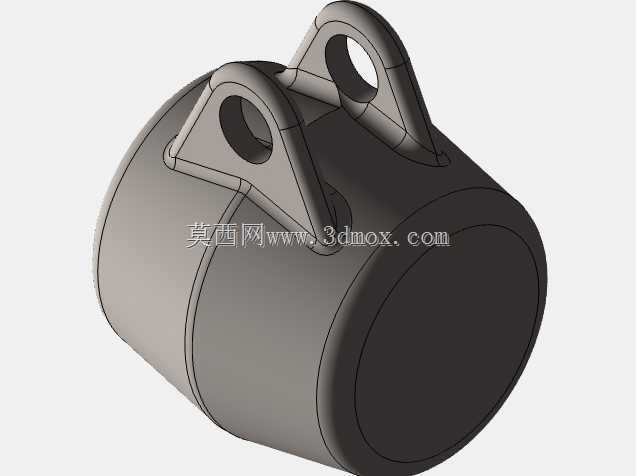

　　这款四旋翼航拍飞行器的结构设计，首先围绕低空航拍作业的实际需求展开，日常可应用在国土测绘外业补拍、工程施工进度巡检、影视外景低空取景、农林植保前期航测、应急现场灾情勘查等多个场景，作为空中成像载体完成人员无法抵达位置的影像采集工作。从功能特性来看，整机采用X型四旋翼布局，四个旋翼分别布置在机臂末端，对角旋翼旋转方向一致，相邻旋翼转向相反，通过调节不同旋翼的转速差实现姿态调整，可完成垂直起降、空中悬停、定高飞行、航向调整等飞行动作，能够在低速飞行状态下保持机身稳定，保障挂载成像设备的画面清晰度。机腹位置设置了专用的云台挂载支架，采用U型镂空支架结构，支架通过铰接结构与机身底部连接，可在一定角度范围内调整俯仰角度，

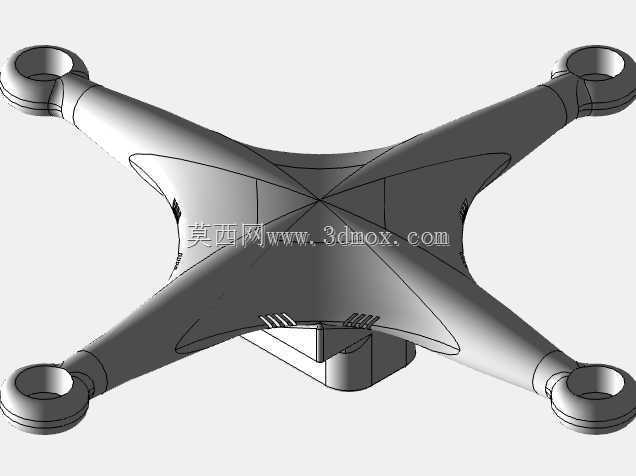

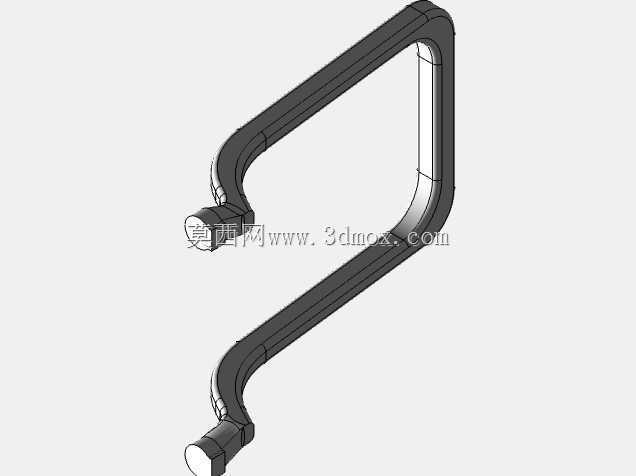

　　既能够为成像设备提供稳定的安装基准，也能通过支架的缓冲结构抵消飞行过程中产生的高频振动，避免画面出现抖动模糊。设计过程中优先考虑了飞行载荷的配平需求，将电池仓、飞控模块的安装位置设置在机身中心区域，四个机臂长度完全一致，旋翼安装座的高度统一，确保整机重心落在旋翼升力的中心交点位置，减少飞行过程中的姿态修正能耗，提升悬停状态的稳定性。机臂与中心机身采用一体化流线型壳体设计，外壳曲面做了圆弧过渡处理，能够降低低空飞行时的空气阻力，同时减少飞行过程中产生的风阻噪声。起落架采用两根对称布置的弧形弯杆结构，从机身底部两侧向下延伸，着陆端做了加宽处理，既能够在降落时提供足够的支撑跨度，避免机身侧翻，也能为机腹挂载的成像设备留出足够的离地间隙，

　　防止起降过程中设备与地面发生磕碰。从安装边界尺寸来看，机臂展开后整机的旋翼旋转直径控制在常规航拍无人机的通用尺寸区间，中心机身的宽度可容纳标准规格的飞控板、电池与图传模块，机臂末端的电机安装座适配常用规格的无刷电机，安装孔位符合行业通用的安装间距，可直接匹配对应尺寸的螺旋桨。云台支架的安装接口设置在机身底部中心位置，接口尺寸适配主流的轻型航拍相机与小型云台组件，支架的活动范围内不会与起落架、机臂产生运动干涉。结构设计过程中对各个部件的重量做了分配优化，机臂外壳采用轻量化的结构设计，在保证结构强度的前提下减少不必要的壁厚，起落架采用韧性较好的结构形态，能够承受降落时的冲击载荷，同时不会额外增加过多的整机重量。

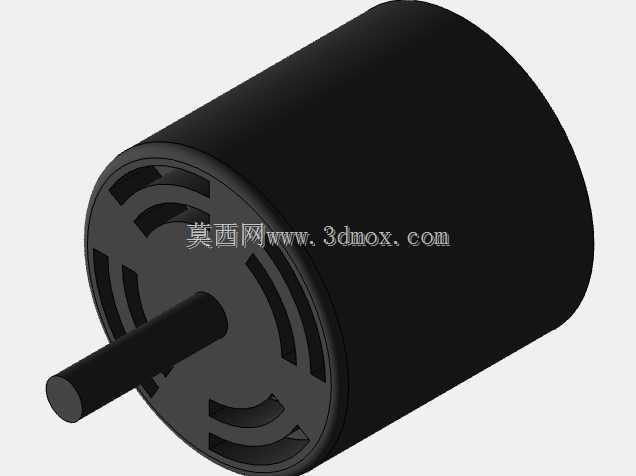

　　旋翼下方的电机安装座做了加高处理，确保螺旋桨旋转时不会与机臂表面产生剐蹭，同时为电机的散热留出足够的空气流通空间。机身表面预留了图传天线、GPS模块的安装位置，各个模块的走线可通过机臂内部的空腔布置，避免线缆外露影响飞行气动性能。整机的结构拆分逻辑清晰，中心机身分为上下两个壳体，通过卡扣与螺丝连接，方便内部电子元件的安装与后期维护，机臂与中心机身的连接位置做了加强筋处理，能够承受飞行过程中电机产生的拉力与振动载荷，避免长期使用后机臂出现断裂变形。在实际作业过程中，这款飞行器可根据不同的作业需求更换不同的挂载设备，除了常规的可见光相机外，也可适配小型红外热成像设备，完成电力线路巡检、消防火情排查等特殊场景的作业任务，起落架的高度设计也预留了额外的挂载空间，可根据需求加装小型抛投装置或者其他作业模块。
