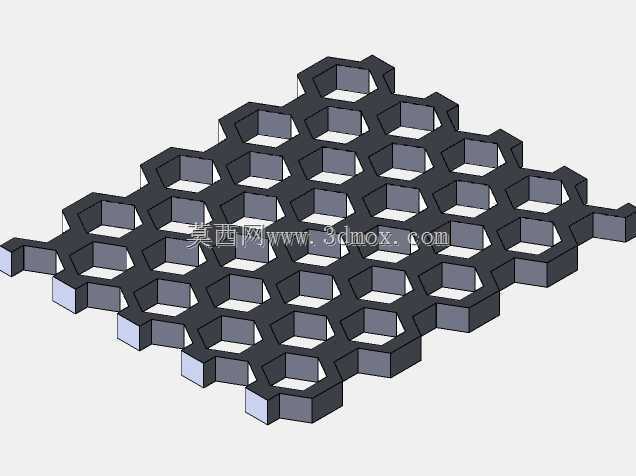

该结构采用正六边形单元连续阵列的仿生蜂窝构型,整体为平板式多孔格栅,单元之间共用侧壁,形成连续闭合的受力网络。从工程使用角度看,这类结构最常见于需要兼顾减重、通风、透波、散热和承载的场合,例如设备防护面板、风道均流板、变压器周边隔热支撑、电子机柜通风隔板、轻型工作台面以及复合材料夹芯板的芯层参考构型。六边形孔格相比圆孔或方孔,在相同开孔率下能够保留更均匀的材料分布,孔边应力集中更低,相邻孔壁可以共同承担面外载荷,受压时不容易出现局部突然失稳。
建模时先确定单胞的关键边界:六边形对边距、孔壁厚度、整体板厚以及阵列行列数。单胞不宜只画外形轮廓,需要把侧壁厚度、上下端面和倒角关系一并建立,否则阵列后容易出现面重合或薄壁缺失。相邻六边形通过公共壁连接,阵列方向要沿蜂窝的两个斜向排布,而不是简单按正交矩形阵列复制;若采用矩形阵列,会在单元之间留下多余间隙或重叠实体。完成单胞后可通过线性阵列或草图整列拉伸生成整体,再对边缘不完整孔格进行裁切,使外轮廓保持规则矩形,便于后续与边框、机架或安装面配合。
从受力特性看,蜂窝网格的优势在于材料主要分布在孔格交界的筋壁上。垂直于板面的载荷会通过六边形侧壁以弯曲和剪切形式传递,面内压力则可沿连续筋条扩散。若用于防护盖板,孔格能够允许气流通过,同时阻挡较大异物进入;若用于散热或通风场景,规则通道有利于形成稳定流场,减少局部涡流;若作为轻量化承载垫板,板厚和筋厚需要根据支撑跨距调整,跨距较大时可在周边增加封闭边框,避免边缘孔格成为薄弱区。
安装边界方面,该类网格板通常不建议直接在单个蜂窝孔壁上设置紧固点,因为薄壁局部承压能力有限。实际布置时可在四周保留实体边条,在边条上加工螺栓孔、沉孔或焊接面;若必须在中部固定,应在固定点下方加入局部加厚垫块或实心区域,使夹紧力扩散到多个孔格。与框架装配时,外轮廓尺寸需要考虑热膨胀和加工公差,大板件不宜采用四边完全刚性约束,可在一侧设置圆孔定位、另一侧设置长圆孔滑移,以降低温度变化引起的附加应力。
壁厚设计需要平衡开孔率与刚度。壁过薄会导致打印、注塑或钣金加工时成型困难,受压后也容易出现侧壁屈曲;壁过厚则失去轻量化意义,并可能在注塑件中产生缩痕,在焊接件中带来较大热变形。对于需要流体通过的场景,六边形对边距决定了通流能力和防护等级,孔格过小会增加压损,孔格过大则防护性下降。若用于电气设备附近,还应关注表面绝缘距离、爬电路径以及材料阻燃性能,结构模型本身虽然只表达几何,但在选型时必须把材料和安全间隙同步纳入。
细节处理上,孔格上下棱边可根据工艺增加小圆角或倒角。铸造、注塑和3D打印件适合设置圆角,以改善材料填充并降低尖角应力;激光切割后折弯或焊接的金属格栅则常保留较清晰棱边,但需要处理毛刺。模型中侧壁与端面应保持等厚或按工艺要求渐变,避免出现无法脱模、无法打印支撑或焊接不可达的封闭内侧。整体外形呈矩形薄板,孔格规则排列,边缘裁切整齐,既可以作为独立多孔板使用,也可以作为夹芯结构、防护格栅或轻量化支撑平台的基础几何方案。
