NACA63012翼型机翼结构与流场仿真数模

　　这套机翼数模围绕低速通用航空机翼的工程验证场景搭建，选用NACA63012层流翼型作为气动基准，整翼展方向设置4.5米的总跨度，内部承力翼梁的有效长度为1.86米，结构布局采用前后双梁搭配10组横向翼肋的经典传力方案，既可以用于气动外形的流场特性推演，也能直接导入仿真环境完成静力学变形、应力分布的校核工作。

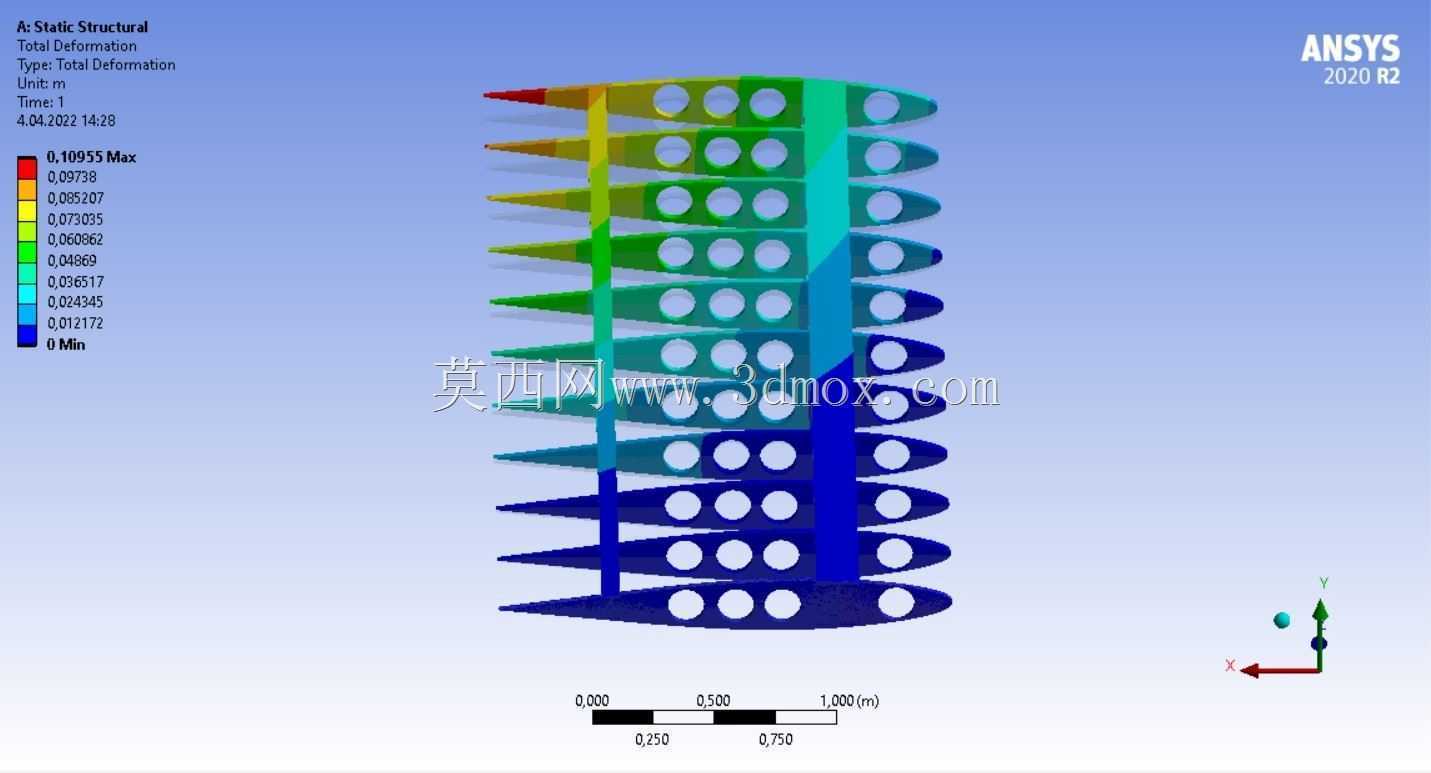

　　从实际工程用途来看，这类机翼结构常应用在小型固定翼通航飞机、长航时无人机的机翼方案选型阶段。设计初期不需要直接投入工装开模，先通过完整的三维数模把气动外形、内部承力骨架、减重开孔的位置全部关联起来：流场计算环节可以直接提取翼面的连续曲面，划分流体网格后测算不同迎角下的升阻系数、表面压力分布，判断63012翼型在设计巡航速度下的层流保持范围，规避过早出现气流分离导致失速的风险；结构分析环节则可以把翼根的安装约束、气动分布载荷直接加载到梁肋组合体上，查看翼尖的最大变形量、翼梁腹板与肋板连接处的应力集中位置，和图中展示的变形云图逻辑完全对应，云图里从翼根到翼尖的色彩梯度，就直观呈现了气动载荷下机翼沿展向的弯曲变形分布，翼尖区域变形量最大、翼根安装段变形最小，和实际机翼的受力特性完全吻合。

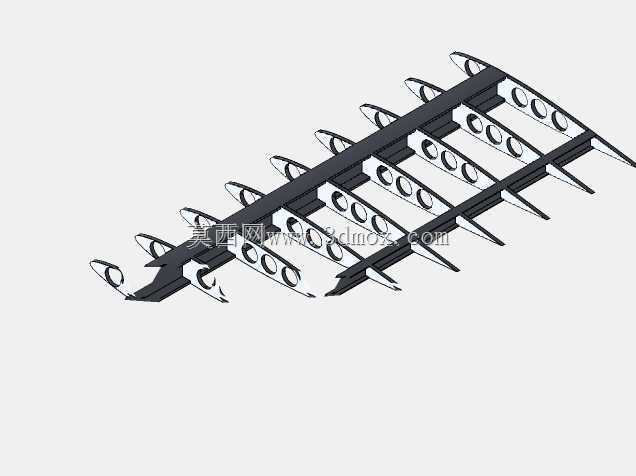

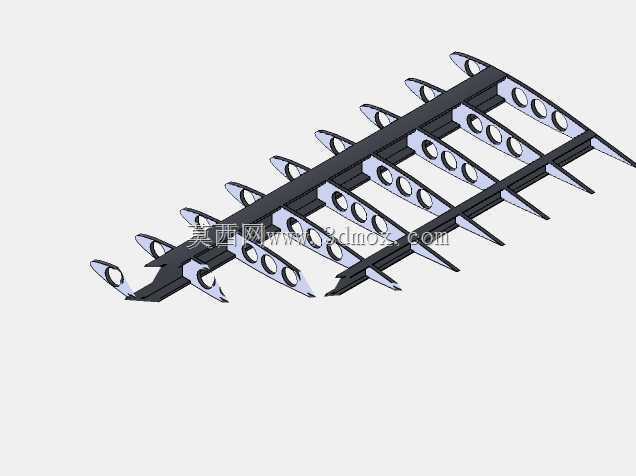

　　设计思路上没有采用整体实心机翼的低效方案，而是把承力和维形功能拆分：前后两根主翼梁沿翼弦方向布置在气动压力中心附近，承担绝大部分弯矩和剪力，10组翼肋沿展向等距排布，一方面把翼型的截面形状精准支撑起来，保证蒙皮装配后外形和理论翼型的偏差控制在气动允许的公差范围内，另一方面每块翼肋上都开设了规则的圆形减重孔，在不牺牲肋板局部屈曲强度的前提下，尽可能降低机翼整体结构重量，这类开孔位置也经过了受力校核，避开了翼肋和翼梁连接的高应力区域，不会在载荷作用下出现孔边裂纹扩展的问题。

　　安装边界层面，数模里翼根端预留了和机身中央翼段对接的安装接口，双梁的端面位置、连接孔位的排布都和通用小型飞机的机翼对接规范匹配，翼展方向的总长度、梁的有效长度参数也对应轻型飞机的实际尺寸量级，既可以单独作为机翼部件完成仿真验证，也能直接对接机身、尾翼等整机数模，完成全机的气动与结构耦合计算。对于从事航空结构设计的工程师来说，这套数模把气动外形、内部骨架、仿真前处理的几何基础全部整合完成，不需要从零开始绘制翼型坐标、排布梁肋位置，能够直接在其基础上调整蒙皮厚度、梁的截面尺寸、肋板间距，快速迭代不同载荷要求下的机翼方案，比如针对更大起飞重量的机型，可以加厚翼梁的腹板厚度、缩小肋板间距提升整体刚度；针对追求长航时的低阻方案，可以进一步优化肋板开孔形状、在非承力区域切除多余材料，进一步降低结构死重。数模的几何连续性处理也兼顾了两类仿真的需求：翼面曲面没有破面、重叠面，流体计算时可以直接生成边界层网格，内部梁肋的装配关系没有几何干涉，结构网格划分时不需要额外修补几何错误，能大幅减少前期建模的重复工作量，让工程师把精力集中在参数优化和结果判定上，而非基础几何的修整工作。
