轻型上单翼通航螺旋桨飞机整机结构

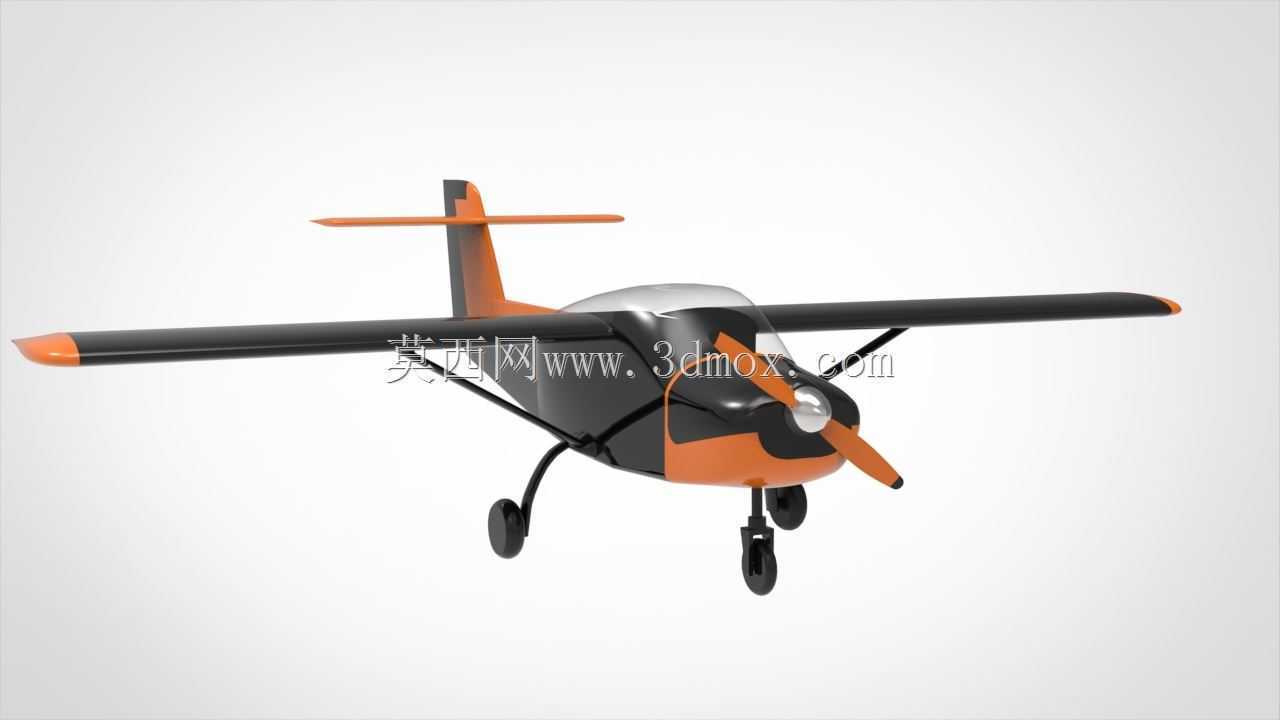

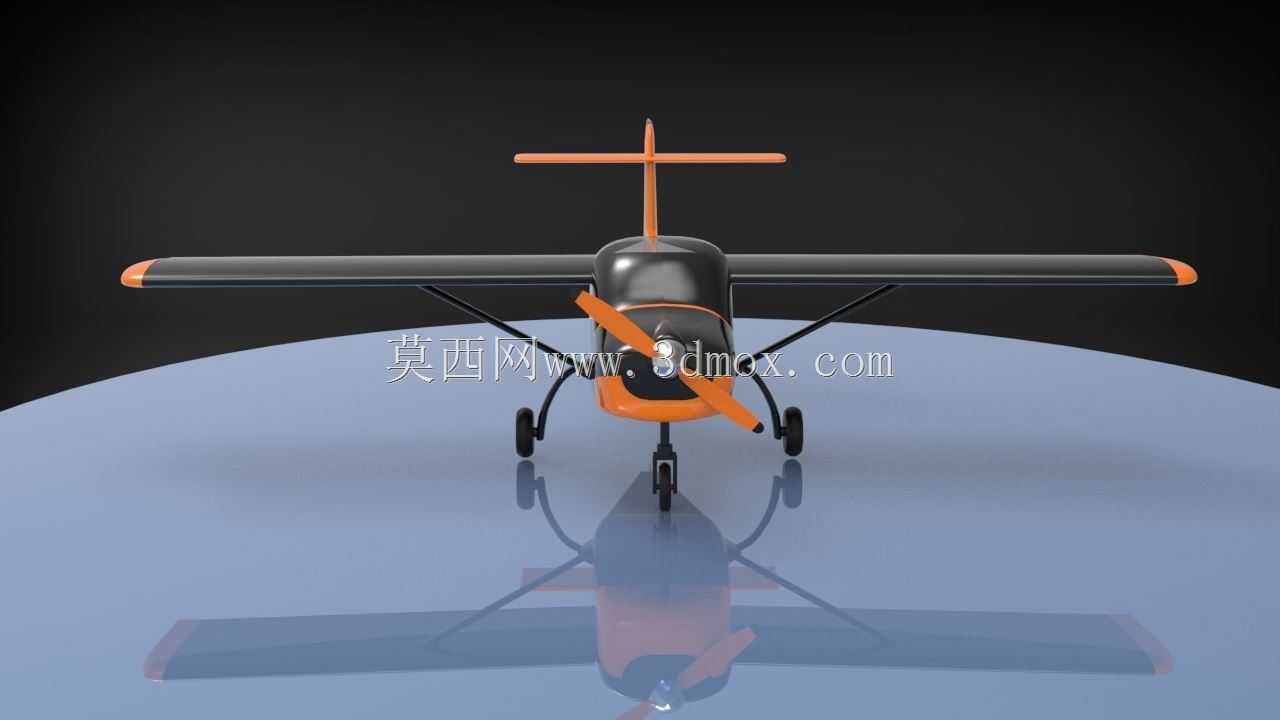

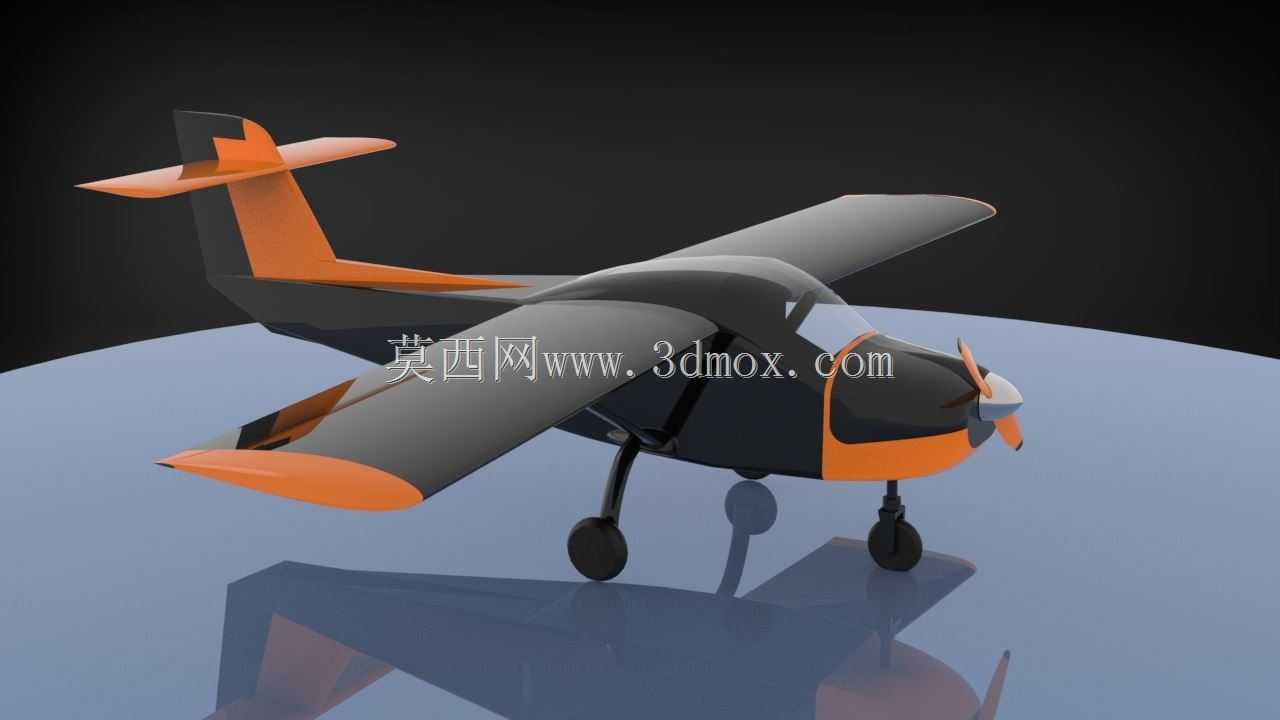

　　该作品呈现的是一架轻型上单翼螺旋桨通用飞机的完整数字化结构，建模对象覆盖机身、机翼、尾翼、螺旋桨动力段、前三点起落架、座舱透明件及外部整流部件，适合用于飞行器结构认知、教学演示、概念方案评审、渲染展示和后续装配干涉检查。整机采用小型通航飞机常见的高置机翼布局，机翼位于机身上方，通过短翼撑或根部连接结构与机身承力区相连，这种布置能够在低速飞行时获得较好的升力表现，也便于在简易跑道、训练飞行、短途通勤和航空科普场景中使用。

　　从外形组织来看，机头段围绕活塞或涡桨类小型动力装置的安装需求进行收束，前部设置螺旋桨、桨毂整流罩和发动机舱外形。螺旋桨采用两叶形式，桨叶沿旋转平面展开，桨距方向和叶尖扭转关系在模型中得到体现；前机身下部保留动力舱与起落架安装区域的空间边界，便于后续细化发动机架、防火墙、冷却风道和检修口盖。机身中段为乘员与载荷核心区，座舱盖采用连续曲面透明件形式，覆盖驾驶舱上方和前侧，外形与机身蒙皮顺滑过渡，既保证前向和侧向视野，也降低局部气动阻力。

　　机翼部分是该类飞机结构设计的重点。模型中机翼为左右贯通式上单翼形态，翼面沿展向平直延伸，翼型厚度从根部到翼尖逐步变化，前缘圆润、后缘相对较薄，符合低速轻型飞机对升阻特性和结构刚度的综合要求。机翼与机身的连接位置偏高，可使机身下方保持较完整的载荷空间，同时减少地面异物对机翼和动力装置的影响。机翼末端设置小幅端板或翼尖整流形态，尾缘区域可作为副翼、襟翼等活动舵面的划分基础。虽然当前展示以整机外观为主，但在工程深化时，可沿翼展方向建立翼梁、翼肋、蒙皮和操纵索系的分层结构，并检查机翼与机身接头处的装配间隙。

　　尾翼部分由垂直尾翼和水平尾翼组成，垂尾位于机身后段上方，后缘可延伸为方向舵安装区；平尾布置在垂尾根部附近，形成低速飞机常用的稳定尾翼布局。尾段外形从座舱后方逐渐收缩，截面由机身中段的宽体形态过渡到细长尾梁，有利于减轻尾部结构重量并保持俯仰、偏航稳定性。模型中尾翼与机身之间的曲面连续关系明确，后续可据此拆分安定面、舵面、铰链和配重区域。

　　起落架采用前三点式布置，前起落架位于机头下方，主起落架位于机身下部靠前位置，整机地面停放姿态稳定，转弯和滑行时的视野较好。主起落架支柱带有明显的斜向支撑关系，机轮、轮叉和缓冲支柱均有独立形体；前起落架承担转向和接地冲击载荷，主起落架则承担着陆时的主要垂直载荷。该布置在轻型固定翼飞机中应用广泛，尤其适合训练机、私人通勤机和低空观光飞机。结构深化时需要重点核对轮距、轴距、机轮偏转包络以及起落架收放或固定安装时与机身蒙皮的边界关系，避免轮胎、支柱和舱门区域发生干涉。

　　外形尺寸方面，整机比例围绕翼展、机身长度、尾翼高度和螺旋桨旋转直径建立。翼展是横向最大边界，决定机库存放、地面滑行和机翼拆装空间；机身长度由桨尖前缘延伸至尾翼后缘，是运输托架和装配型架设计的主要依据；垂尾顶部构成整机高度边界；螺旋桨旋转盘则影响机头安全距离和地面试车范围。起落架机轮的接地位置确定了飞机停放角，机翼下方至地面的高度决定维护平台和外挂设备的操作空间，座舱盖开启范围、机头检修口和尾部维护区也应在总布置中预留。

　　建模思路上，作品以真实轻型飞机的比例和功能分区为基础，先确定机身中轴线、机翼安装面、尾翼基准面和起落架接地点，再围绕这些骨架元素构建蒙皮曲面。机身外形需要兼顾气动顺滑和内部容积，机翼与尾翼需要保证翼面厚度、前后缘位置和舵面分区清晰，起落架则要突出支柱受力路径和机轮运动包络。黑橙配色主要用于展示机身分块、机翼前缘、尾翼局部和发动机舱区域，便于在渲染图中识别部件轮廓，但工程建模时仍应按可拆分装配体管理，而不是将外观色块作为结构边界。

　　在实际应用中，这类数字样机可用于航空院校的飞机结构课程讲解，帮助理解上单翼布局、前三点起落架和尾翼操纵面的空间关系；也可用于通航产品概念展示，在方案阶段评估机身比例、机翼位置、座舱视野和维护开口；对于三维设计人员，还可作为曲面建模、装配协调和渲染表达的练习对象。若进一步细化，应补充翼梁站位、机身框位、发动机架接口、操纵系统走向、座椅与仪表板布置以及蒙皮分块线，使外观模型逐步转化为可用于工程评审的结构数字样机。
