航空地面支撑液压作动起落支撑装置

　　该套支撑作动结构主要面向航空器地面维护、机身分段调姿以及小型飞行器起降辅助支撑场景，在机务维修工位、部装型架旁、试验台架区域都能见到同类机构的应用。实际作业中，当飞行器需要脱离地面牵引状态、完成机轮拆装、起落架收放功能调试或者机身水平度校准的时候，这类带手动驱动的立式支撑装置就会布置在机身预设的顶升支点位置，承担垂直方向的载荷传递，把机身重量稳定传导到地面工装基准面上。

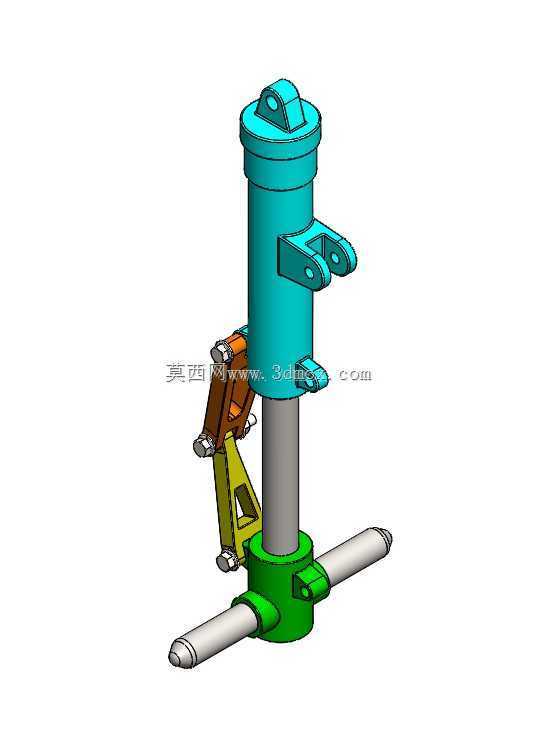

　　从结构功能拆分来看，整套装置以中部的立式液压缸作为核心承载主体，缸筒上段设置带铰接孔的顶接支座，作业时该支座通过销轴和机身底部的顶升接头对位连接，铰接间隙可以补偿机身微小的偏摆角度，避免刚性顶接出现别劲卡滞。缸筒侧方伸出的双耳铰接座用于连接旁侧的锁止连杆组件，这套黄棕色的连杆机构附带棘爪锁止结构，当活塞杆伸出到设定支撑高度后，棘爪会自动卡入连杆对应齿位，形成液压回路之外的第二道机械保险，即使液压回路出现泄压，支撑高度也不会意外回缩，完全符合航空维修作业的冗余安全要求。

　　下部的绿色基座集成了横向贯穿的手动操作杆，操作人员扳动横杆即可驱动内置的柱塞泵完成油压输出，不需要外接动力源，在无气源、无电源的外场停机坪也可以独立完成顶升作业。基座底部做了加宽的接触面设计，作业时可以搭配枕木扩大接地面积，降低地面压强，避免在停机坪涂层或者车间环氧地面留下压痕。活塞杆采用镀铬光轴加工，表面粗糙度控制在合理区间，和缸筒内部的导向套、密封件配合，往复运动过程中可以阻挡外界沙尘进入缸内，减少密封件的异常磨损。

　　设计阶段首先要明确的是支撑行程和最低安装高度的边界：初始收纳状态下，整机总高度要低于机身顶升支点到地面的最小净空，保证装置可以直接推送到支点下方，不需要额外垫高；伸出到最大行程时，要满足机轮完全脱离地面所需的顶升高度，同时预留足够的安全余量，避免活塞完全伸出缸体导致导向长度不足。横向操作杆的两端做了圆弧过渡的握把段，力臂长度经过匹配，单人施加常规握力即可建立起额定顶升油压，不需要借助加力套管。侧方的锁止连杆组件在布局时特意错开了活塞杆的运动路径，连杆的各个铰接点都配置了润滑脂注油嘴，日常维护时可以直接打油保养，不用拆解整个机构。

　　外形尺寸方面，整套装置的横向最大宽度出现在下部操作杆的两端，作业旋转时需要预留对应的操作空间，布置工装点位时要避开周边的气管、电缆走线；上部顶接支座的铰接孔孔径和配套销轴做间隙配合，安装时销轴可以快速穿入锁定，开口销完成轴向防脱。缸筒外部的安装耳座位置经过应力校核，顶升偏载工况下耳座根部不会出现应力集中，焊接或者一体加工的过渡位置都做了圆角处理，消除疲劳裂纹隐患。

　　在实际选型匹配时，使用者需要根据支撑点位的额定载荷选择对应缸径的规格，支撑站位要尽量保证缸体轴线和垂直方向夹角不超过设计允许范围，避免过大的横向分力加剧导向套偏磨。装置的所有外露金属件都做了对应表面处理，缸体的彩色涂层不仅是外观区分，也可以在户外作业时起到防锈蚀作用，适应外场复杂的温湿度环境。整套机构没有复杂的电控元件，纯机械加液压的驱动方式可靠性极强，日常排查故障只需要检查密封件渗漏情况、棘爪锁止动作是否灵活、铰接点润滑是否到位，维护门槛很低，非常适合机务一线频繁周转使用的工况。
