四旋翼航拍无人机整机结构设计

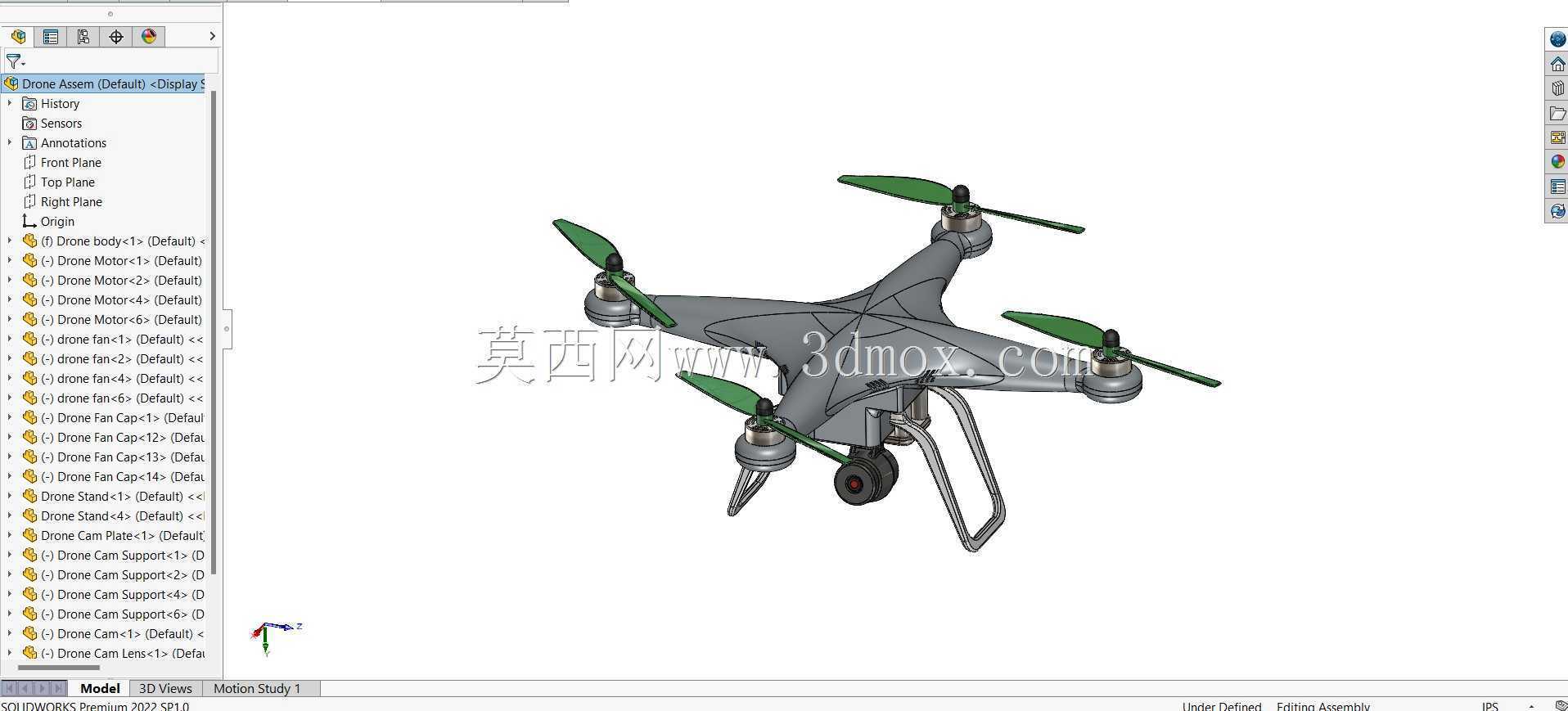

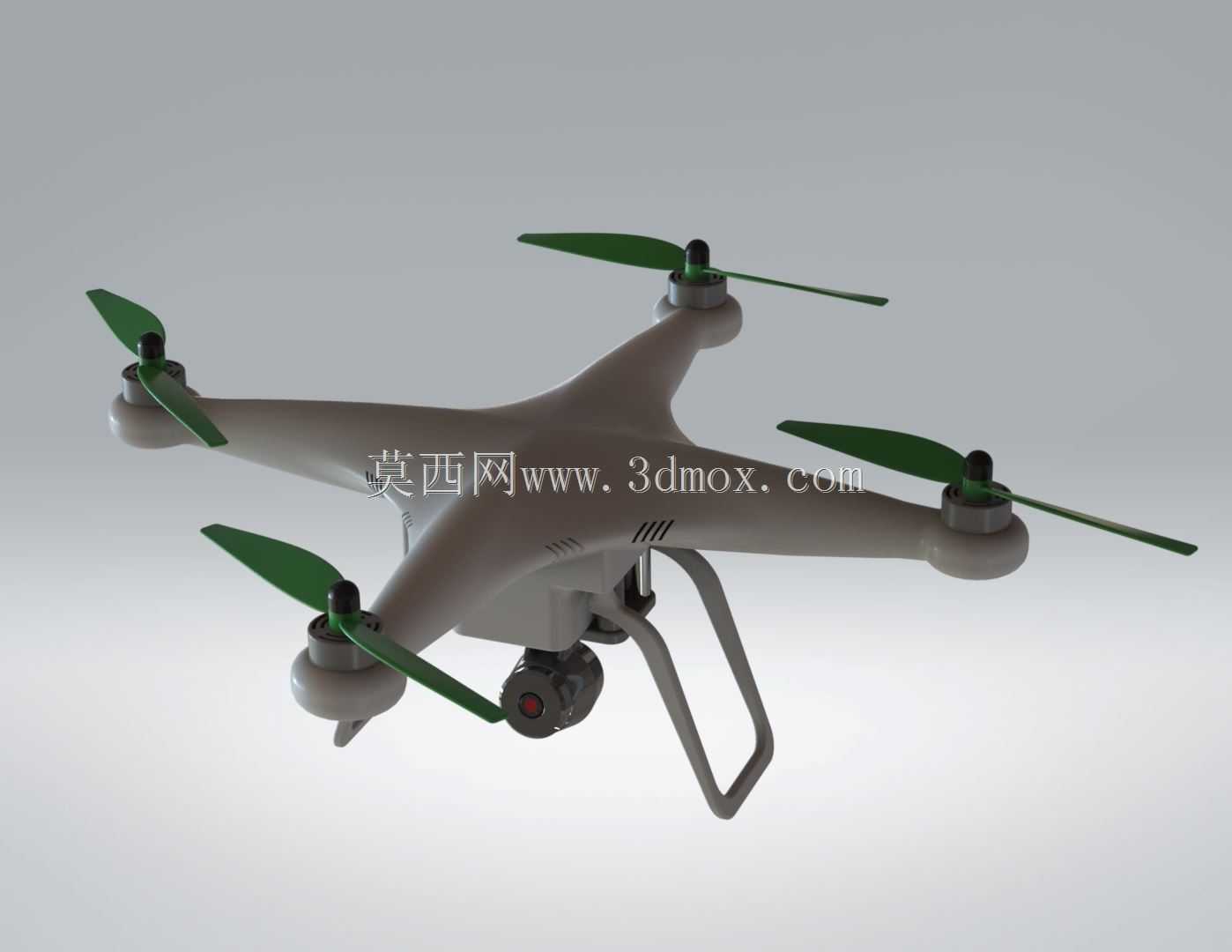

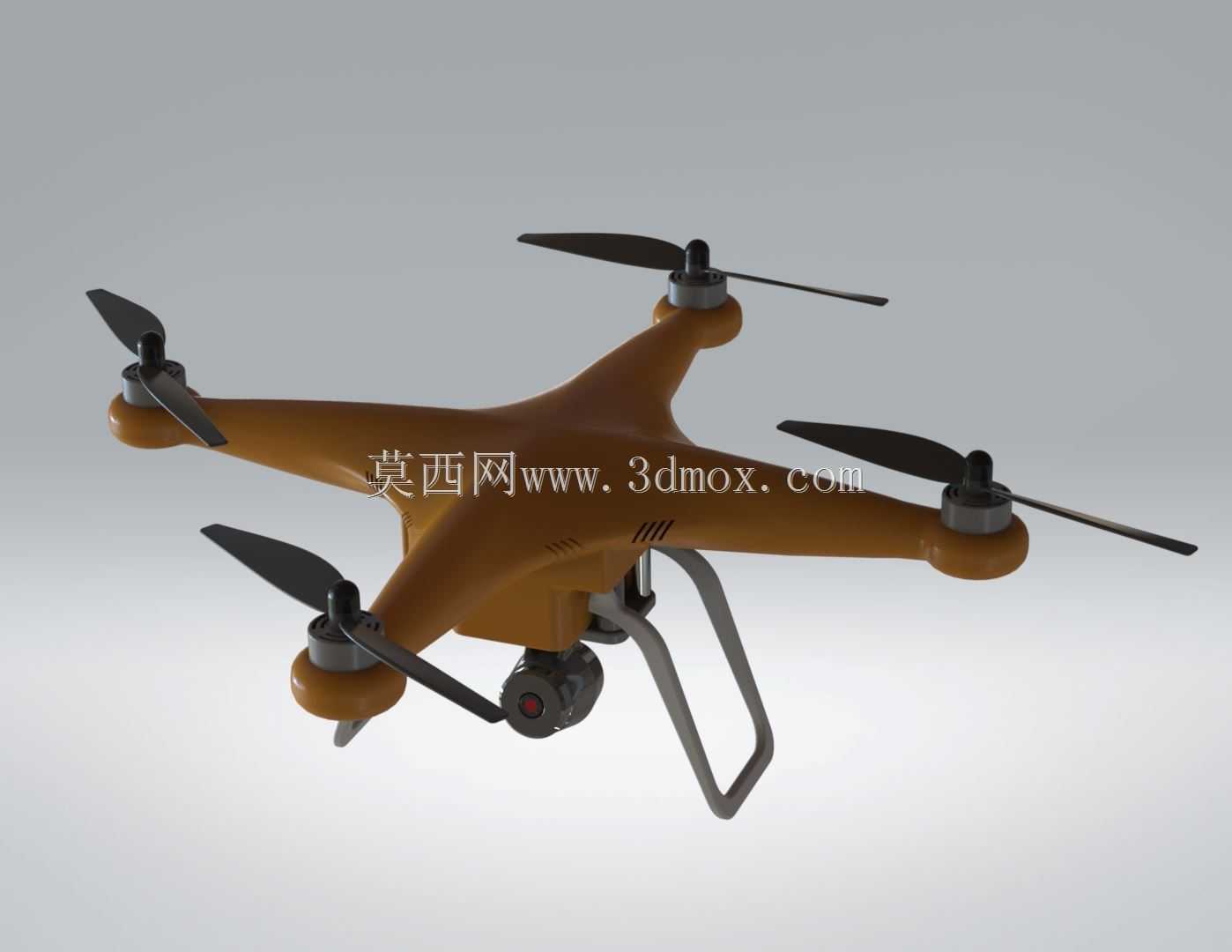

　　这套四旋翼航拍飞行器的结构建模围绕低空影像采集场景展开，整机采用十字对称的四轴布局，机臂从中心机身向四个方向均匀延展，末端分别布置独立动力单元，旋翼旋转平面保持在同一水平高度，通过对角旋翼同向、相邻旋翼反向的转向配置抵消自旋扭矩，飞行过程中依靠四个电机的转速差完成俯仰、横滚与偏航姿态调整。

　　从实际作业用途来看，这类飞行器主要承担小范围低空航拍、场地巡检、地形踏勘等任务，机身下方预留的云台挂载位可搭载小型摄像设备，起落架采用高位支撑构型，在起降阶段为下方挂载设备留出充足离地间隙，避免地面凸起或降落冲击磕碰镜头与云台组件。建模过程中对起落架的支腿跨度做了对称约束，两支腿横向张开宽度大于机身主体宽度，着陆时四个支撑点形成稳定支撑面，即便在轻微不平的地面停放也不易侧翻。

　　机身主体采用流线型上壳设计，曲面从顶部向机臂衔接处平滑过渡，既减少低空飞行时的正面风阻，也为内部飞控板、电池、电调等元器件留出封闭容纳空间。中心机身的内部腔体按照元器件堆叠逻辑划分：上层布置飞控与导航模块，中层放置主电池，下层预留云台安装接口，各部件的安装孔位在建模时同步预留，装配时无需额外在壳体上二次开孔。机臂与中心机身的衔接处做了加厚圆角过渡，飞行中机臂承受旋翼持续振动与升力弯折载荷，圆角结构可避免应力集中在衔接接缝处，长期往复受力下也不容易出现臂根断裂问题。

　　动力单元的建模细节完全对应实际装配关系：每个机臂末端固定电机座，电机输出轴向上伸出，桨夹直接锁紧在轴端，两叶螺旋桨的桨叶带有翼型曲面与安装倾角，旋转时产生向下的推动气流。桨叶与机身、相邻桨叶之间预留了足够的安全间隙，四个旋翼的旋转圆互不干涉，即便机身做小幅姿态倾斜，桨尖也不会碰触机臂或起落架。电机座下方设置走线槽，电机的动力线可沿机臂内部空腔穿入中心机身，外部没有裸露线束，既降低飞行中气流对线束的拉扯，也避免线束卷入旋翼。

　　下方挂载的摄像云台通过快装支架连接在机身腹部，云台的俯仰转轴与机身航向轴线垂直，作业时可独立调整镜头拍摄角度，机身姿态小幅波动时云台也能保持镜头指向稳定。整机的外形包络在建模时做了边界校核：旋翼展开后的最大对角尺寸决定了空中飞行的横向避让范围，机身总高度包含起落架到底部云台、机身顶部到桨叶最高位的全部尺寸，收纳运输时若机臂采用折叠构型还可进一步缩小占用空间，本套结构为固定臂设计，侧重飞行中的结构刚性，省去折叠铰接件带来的间隙松动问题。

　　结构设计阶段还重点考虑了配重平衡，四个电机、桨叶的重量完全一致，机身中心与整机重心落在四个旋翼围成的几何中心附近，电池安装位靠近重心平面，挂载云台的重量也通过对称布局配平，避免飞行中出现单侧偏载导致的姿态修正量过大。机身外壳的分模面沿水平中线划分，上下壳通过周边卡扣与中心螺丝锁紧，维护时拆开上壳即可直接触碰内部所有元器件，检修更换电池、飞控的操作空间充足。整套模型完整还原了从机架承力、动力输出到任务挂载的全部结构关系，可直接用于飞行器结构方案验证、装配干涉检查与作业场景的布局参考。
