十字沉头自攻机械螺钉结构设计

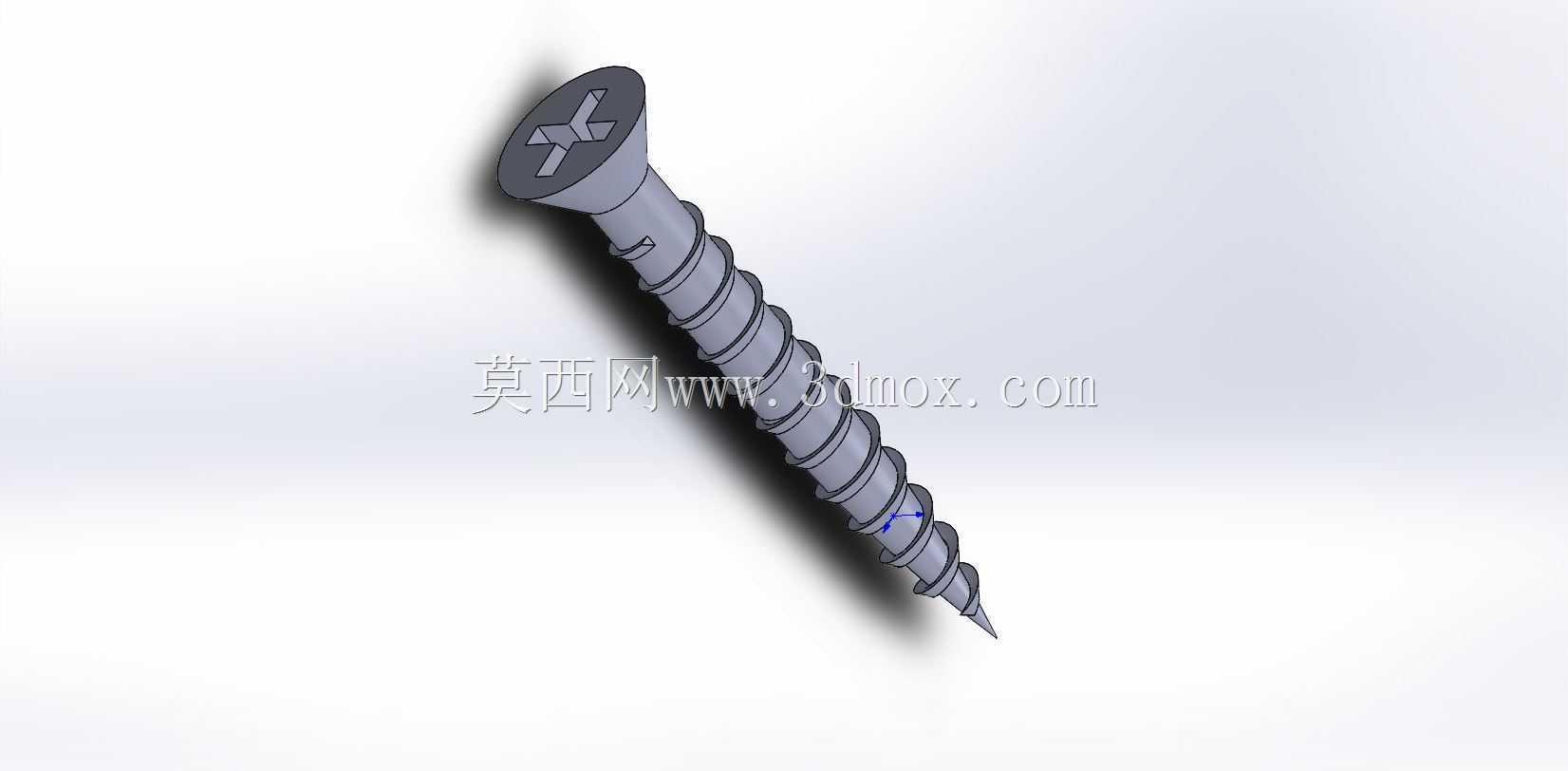

　　这款十字沉头自攻螺钉的三维结构，围绕薄板连接、电器壳体装配、变压器组件固定以及日常五金紧固场景展开，建模时没有把螺钉当成简单圆柱加螺旋线处理，而是从实际拧入过程、受力状态和安装边界逐层还原。沉头部分采用 countersunk 锥面过渡，头部顶端加工十字驱动槽，槽底保留合理圆角，既对应标准十字批头的咬合区域，也避免槽口尖角在拧紧扭矩作用下产生应力集中；锥面角度按照常用沉头座配合关系设计，装配后螺钉头部能够沉入预制沉孔，最终表面与被连接件齐平，不会在外壳外侧形成凸起干涉，这一点在电力设备外壳、电控柜挡板、薄板护罩安装中尤为关键，外露凸起不仅影响外观，还可能在设备排布、检修走线时刮擦线缆或作业人员。

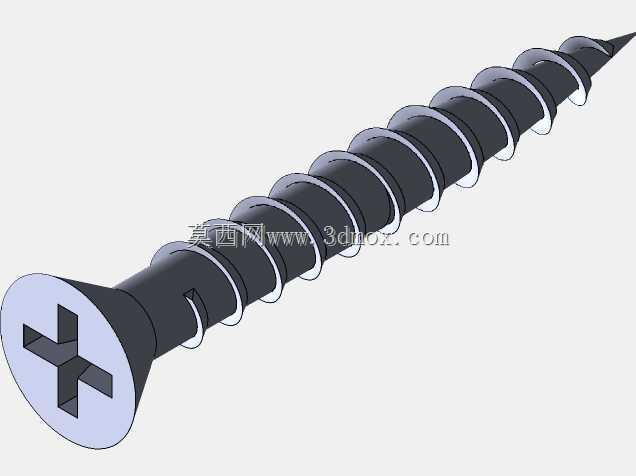

　　杆部螺纹采用自攻螺钉常用的宽螺距牙型，牙顶轮廓清晰，牙底设置过渡圆弧，螺纹从靠近头部的完整牙型逐渐向尖端收束，末端形成尖锐攻入导向段。实际使用时，工件通常预先加工底孔，螺钉在旋转压力下切入基材，自身螺纹直接在孔壁挤出配合牙纹，不需要预先攻丝，大幅减少钣金件、塑料壳体、木质或轻合金支架的装配工序。建模过程中，螺旋牙型沿杆身连续扫略，重点控制牙型两侧面对称度：若牙型偏斜，拧入后会出现侧向分力，导致薄板连接错位、塑料件孔位发白开裂；螺纹收尾段与光杆区域平滑衔接，靠近头部的位置保留一小段不完整螺纹过渡，避免首牙完全切入后头部锥面压紧瞬间出现应力突变。

　　从安装边界看，沉头锥面的最大外径决定了沉孔开孔尺寸，设计沉孔时需要同时保证锥面贴合面积和工件最小壁厚：锥面完全坐实后，轴向压紧力均匀分布在环形接触带上，若沉孔过深，螺钉头部低于工件表面，有效压紧行程不足，连接会出现松动；沉孔过浅则头部外露，锥面无法全面贴合，拧紧时容易产生偏心载荷。十字槽深度兼顾批头啮合深度和头部结构强度，槽过深会削弱沉头顶部壁厚，大功率气动批头高速拧紧时槽口容易崩裂；槽过浅则批头咬合不足，拆卸维护时容易打滑脱槽，把十字槽边缘拧成圆角后很难再次取出。

　　针对电力变压器周边组件的固定工况，这类螺钉常被用于接线护罩、绝缘挡板、小型支架和外壳铭牌的连接，装配后需要承受设备运行中的轻微振动，因此螺纹旋合长度、底孔直径和螺钉公称直径的匹配关系必须在结构阶段明确。薄板连接时，底孔略小于螺纹大径，使自攻牙充分咬合孔壁材料；较厚塑料件则要适当放大底孔，防止攻入过程中材料内应力无处释放，造成柱位开裂。螺钉尖端的导向锥度在建模中单独处理，尖端不是理论零厚度尖角，而是保留微小端部平面，既符合实际搓丝、滚丝加工后的零件形态，也让三维装配时能够顺利导入底孔，避免虚拟装配中出现几何干涉误判。

　　整体结构还考虑了反复拆装的维护需求，十字驱动槽属于通用槽型，现场使用普通十字螺丝刀即可操作，不需要专用批头；沉头设计让连接件表面平整，后续在螺钉头部外侧覆盖绝缘片、密封垫或标识铭牌时不会产生间隙。螺纹牙距相对机攻螺纹更宽，牙侧间隙能够容纳少量涂层、氧化层或装配碎屑，在喷涂钣金、电泳支架表面使用时，不会因为表层漆膜占用配合空间导致拧入困难。工程建模时，头部锥面、十字槽、连续螺纹和尖端导向分别构建特征后合并为一体，螺纹起始与终止位置做了真实退刀过渡，能够直接用于干涉检查、装配工位演示、紧固件选型核对以及维修手册剖切示意，帮助结构工程师在壳体设计阶段同步校核沉孔深度、底孔直径、批头操作空间和螺钉拧紧后的表面边界。
