工业控制用矩形绿色带灯操作按钮

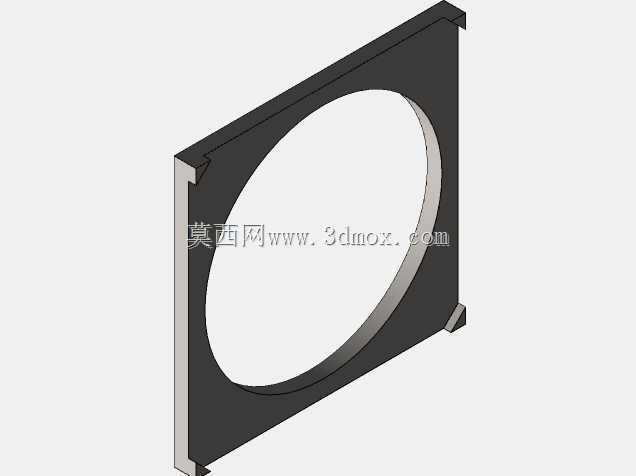

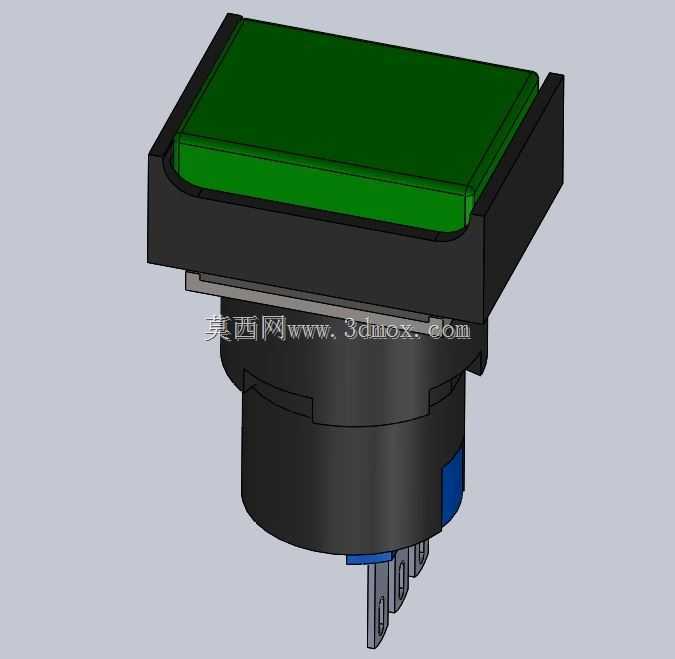

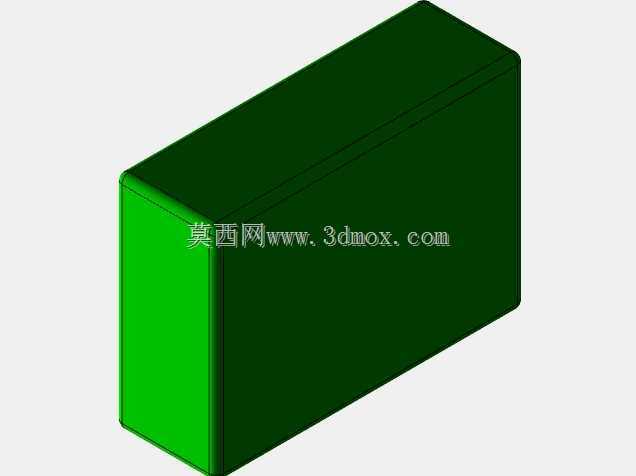

　　这款矩形操作按钮的三维结构，围绕控制柜面板的人机交互需求展开，绿色透光按键帽采用圆角矩形轮廓，区别于常规圆形按钮，在排布密集的操作面板上可获得更大的按压接触面积，操作人员戴薄劳保手套也能稳定触发，误触概率明显低于小尺寸圆形按键。按键帽下方设置黑色矩形安装法兰，法兰边沿预留面板贴合止口，安装时从控制柜面板正面穿入开孔，背部通过卡接结构锁紧，无需额外螺母即可固定在2至3毫米厚的冷轧钢板、亚克力或绝缘面板上，面板开孔边界为匹配矩形法兰的方孔，开孔周边预留至少5毫米的平整区域，保证法兰与面板完全贴合，避免缝隙积灰。按钮下部的圆柱壳体内部集成动作触点与灯座空间，绿色透光帽可内置LED光源，通电后按键整体发光，在设备运行状态下作为启动、

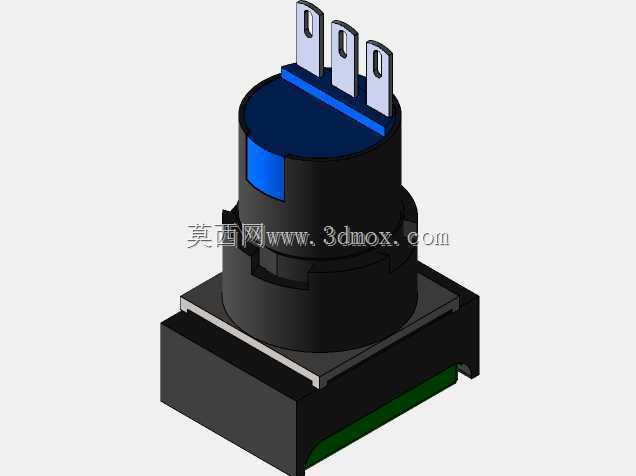

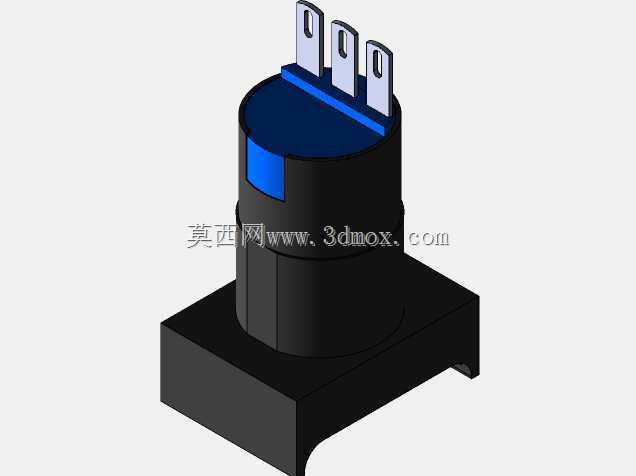

　　就绪类指示按键，适配机床操作站、自动化生产线工位按钮盒、配电控制柜、食品包装设备控制面板等场景，不同颜色的按键帽可直接区分功能：绿色对应启动、运行确认，红色对应停止、急停前置操作，黄色对应复位、故障确认，无需额外粘贴标识即可快速识别功能。壳体侧部的蓝色卡扣为面板锁止结构，装配时对准面板开孔推入，卡扣自动弹开卡在面板背面，拆卸时从背部捏紧卡扣即可推出按钮，维护更换无需拆解整个面板。底部伸出的插片式接线端子采用标准快接规格，可直接插接配套插簧端子，接线时无需螺丝锁紧，批量装配效率远高于螺丝压线式按钮，端子排布间距符合电气间隙要求，不同触点回路之间保留足够爬电距离，避免低压控制回路间打火。建模过程中先绘制按键帽的圆角矩形拉伸体，

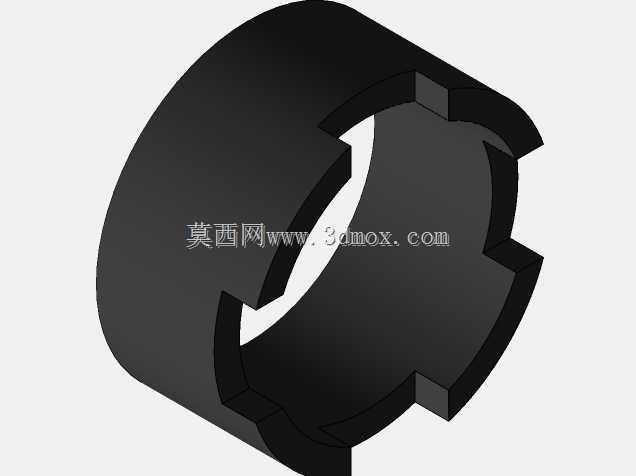

　　在帽体下部做出与内座配合的卡扣槽，再绘制上部安装法兰的台阶结构，法兰正面高出面板表面的高度控制在合理范围，既保证按压行程，又不会因突出过高被意外磕碰触发；中部圆柱壳体的外径适配标准面板开孔系列，壳体外壁做出多条加强筋，提升塑料壳体的结构强度，长期按压不会出现壳体开裂。内部预留的弹簧安装腔、动触点滑动导向槽均按实际按钮的动作行程设计，按键按压行程、复位弹簧的安装空间都在模型中完整还原，接线端子的插片厚度、宽度按照行业通用快接端子尺寸绘制，端子之间的隔挡结构也做出实体，避免装配时相邻端子误碰短路。在成套设备三维布局阶段，将该按钮模型导入控制柜面板装配体，可提前校验多个按钮并排安装时的中心间距，保证两个按钮的法兰边沿不干涉，

　　手指按压单个按钮时不会碰到相邻按键；同时核对按钮背部壳体与柜内线槽、端子排、PLC模块的空间距离，预留出接线弯折和手部插拔端子的操作空间，避免实际装配时出现按钮背部与柜内元件顶死、接线无法弯折的问题。按钮的防护结构在法兰与面板之间预留密封垫圈安装槽，加装密封圈后可达到面板侧防泼溅、防粉尘的防护等级，适配车间多粉尘、少量切削液飞溅的工业环境，按键帽与内座之间的配合缝隙做错位挡边，液体顺着按键表面流下时不会直接渗入内部触点腔。
