无人机模块化可伸缩起落架轮组结构

项目分类:飞机 发布时间:2024-08-22 ID:765166
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构
  • 无人机模块化可伸缩起落架轮组结构

  该结构面向中小型固定翼无人机、垂直起降复合翼无人机及轻型无人验证平台的地面滑跑、起降支撑与回收缓冲场景,重点解决无人机在简易跑道、草地、铺装路面及临时起降点上的轮式支撑问题。轮组作为起落架与地面接触的末端执行部件,既要承受着陆瞬间的垂向冲击,又要在滑跑过程中传递航向阻力、侧向摩擦力和转弯力矩,因此结构布置不能只关注外观成型,还要兼顾轮轴受力、摆转空间、收放干涉和维护拆装。

  从实际用途看,这套可伸缩起落架轮组适用于需要降低巡航阻力的无人机平台。起飞后,轮组可随支撑臂收起或贴近机身,减少外露迎风面积;着陆前再释放至工作位置,使机轮承担接地、滚转和制动前的支撑任务。对于长航时无人机而言,起落架虽然只在起降阶段直接工作,但它的布局会影响整机重心包线、机身下部空间、任务载荷挂载以及地面操作安全性。若轮距、轮轴高度或支撑臂刚度设置不当,容易出现地面滑跑偏摆、转弯侧翻、着陆弹跳以及收起后与舱体干涉等问题。

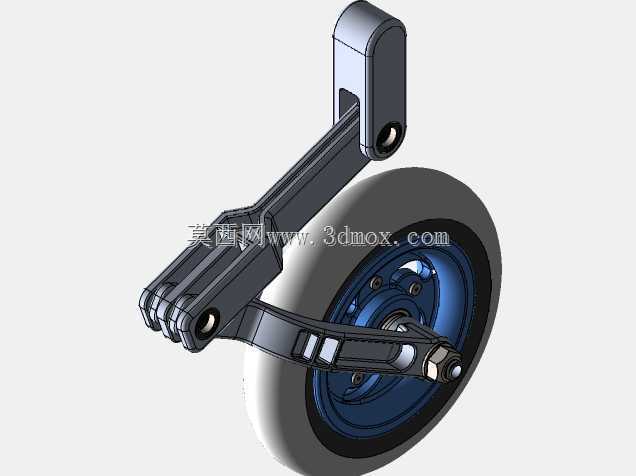

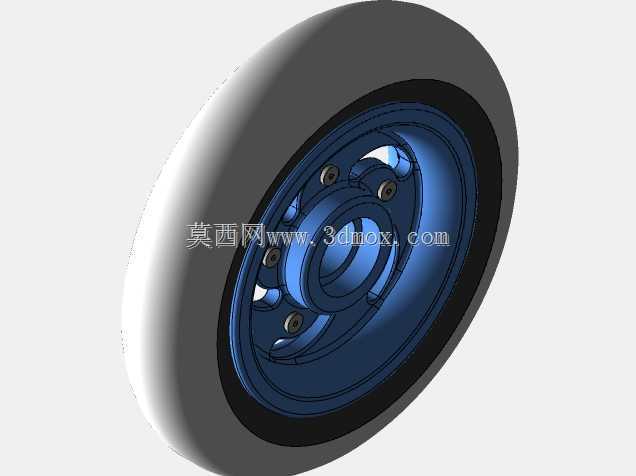

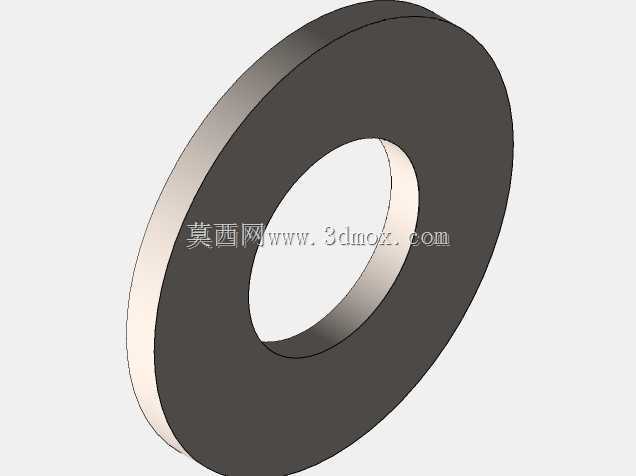

  模型中机轮采用直径6英寸的轮体方案,轮缘、轮毂和轮胎区域在三维结构中分层表达,便于后续根据真实轮胎材料、充气形式或实心轮方案进行替换。轮轴位置通过紧固件与支撑臂末端连接,轴端螺母、垫片和铰接孔位均有明确几何关系,能够在装配阶段检查轮体旋转间隙。轮体两侧需要保留足够的轴向余量,避免支撑臂侧壁在受载变形后摩擦轮胎;同时轮毂中心与轴承孔应保持同轴,否则滑跑时会产生周期性阻力波动。

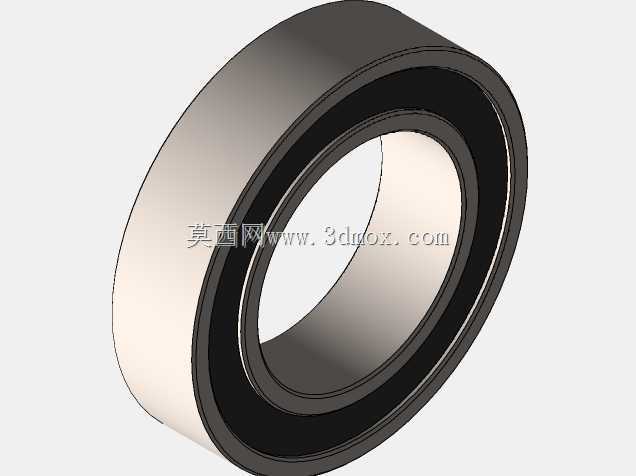

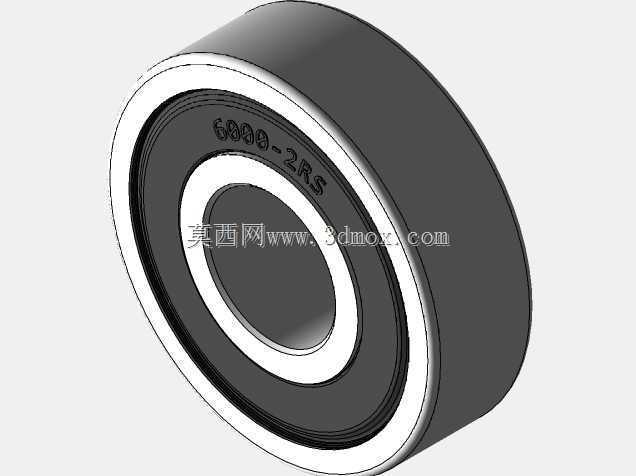

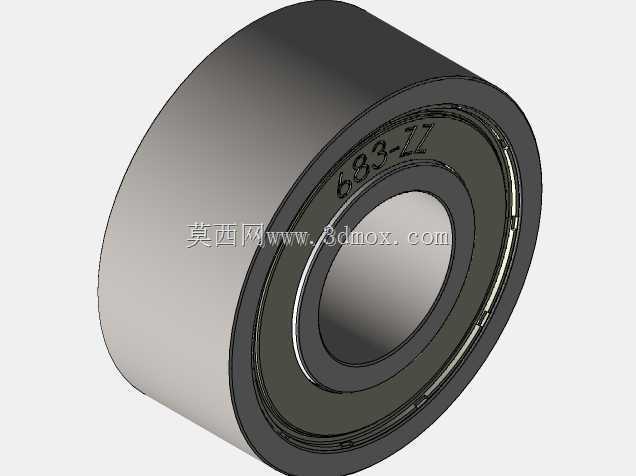

  轴承配置是该轮组设计的关键。清单中包含两件6000-2RS双橡胶密封球轴承,适合布置在轮毂内部,为轮体提供低阻力旋转支撑。双橡胶密封结构可以阻挡跑道沙尘、泥水和细小颗粒进入滚道,在野外起降条件下比开放式轴承更易保持润滑状态。另有一件683ZZ深沟球轴承,可用于支撑臂铰接、辅助摆转或小载荷转轴位置,其金属防尘盖结构适合空间紧凑、转速不高但需要控制轴向尺寸的部位。轴承选型时不能只看额定载荷,还要核对内径、外径、厚度与轮毂型腔的匹配关系,并考虑装配倒角、挡圈位置以及拆装工具的操作空间。

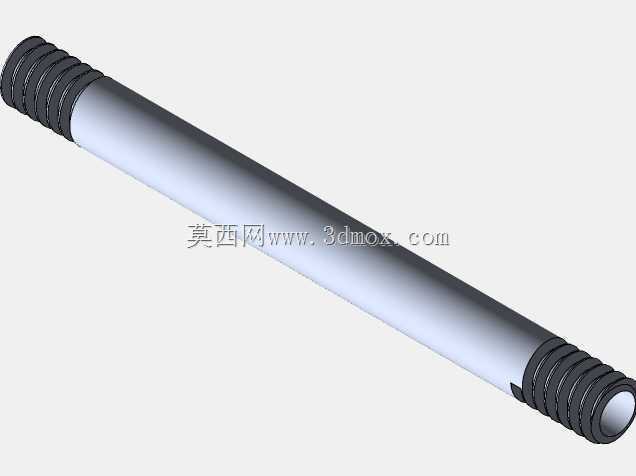

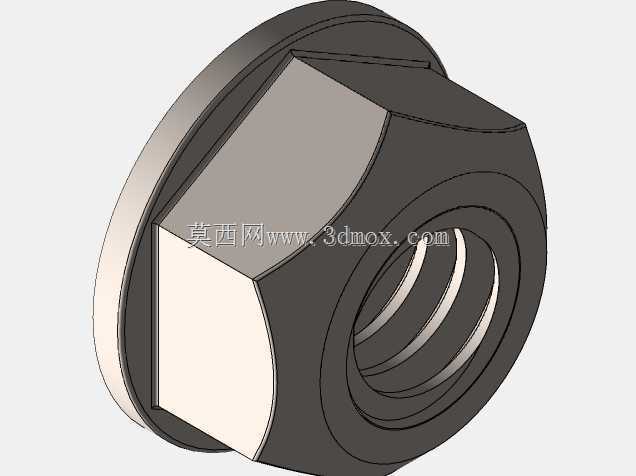

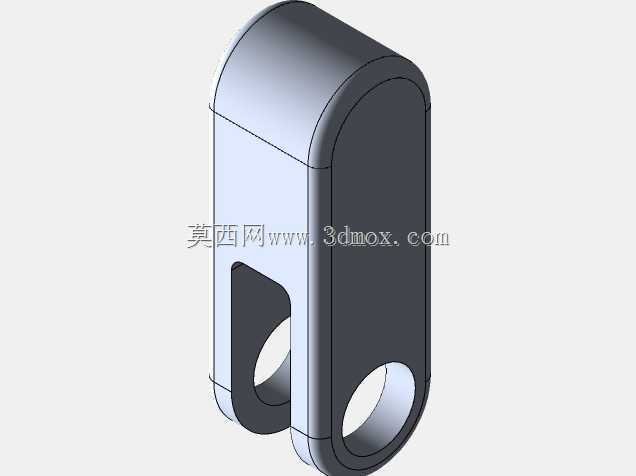

  支撑臂部分采用铝合金轴件与成型臂体组合的思路,其中5454-O铝合金轴两端设置螺纹,用于轮轴或铰接轴的锁紧连接。5454-O状态材料具有较好的成形性和耐蚀性,适合无人机这类重量敏感、载荷循环有限的结构件。轴两端螺纹在建模时应明确螺纹段长度、光杆过渡区和端部倒角,避免装配时螺母顶死有效夹持面。实际工程中,螺纹连接处还需考虑防松方式,例如尼龙锁紧螺母、开口销、螺纹胶或止动垫片;若仅依赖普通螺母预紧,着陆冲击和发动机振动叠加后容易出现松脱。

  模块化设计体现在支撑臂、铰接座、轮轴、轮毂和轴承均可独立替换。维护人员不需要整体报废起落架,即可根据磨损情况更换轮胎、轴承或锁紧件。对于多型号无人机平台,也可以通过调整支撑臂长度、铰接点位置和轮轴高度,将同一轮组模块适配到不同起飞重量的机型上。设计时应把安装接口标准化,例如统一铰接孔直径、螺栓规格和臂体宽度,使模块在不同机身支架上具备复用价值。

  可伸缩功能的核心不只是“能收起”,而是在全行程中保持运动连续。支撑臂绕上部铰接点摆动时,需要检查轮胎外圆、臂体侧面、锁紧螺母和机身蒙皮之间的最小间隙。收起状态下,轮组应避开电池舱、航电舱、任务吊舱和伞舱等区域;放下状态下,轮轴高度应满足着陆姿态要求,使机腹、螺旋桨或尾撑不会在压缩行程中触地。若起落架带有弹簧、阻尼器或弹性片,还需在模型中预留其安装端点和运动包络,否则后期很容易出现缓冲件无法布置的问题。

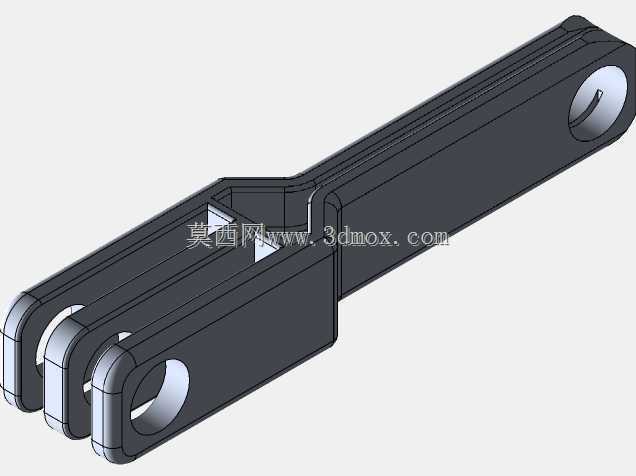

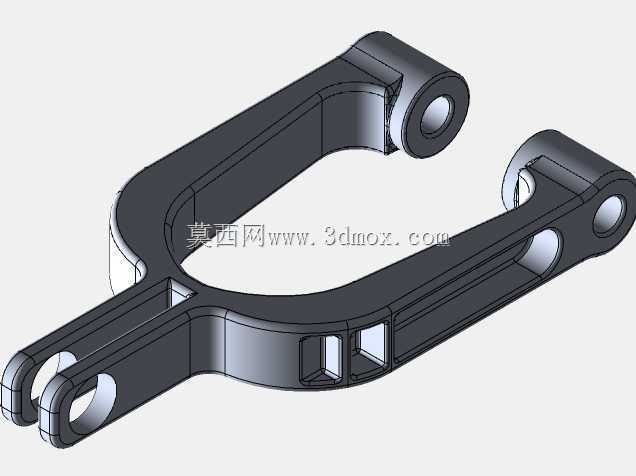

  从受力路径看,地面冲击先由轮胎接触斑传入轮毂,再经轴承和轮轴传递到两侧支撑臂,最后通过上部铰接座进入机身承力框。支撑臂的长条形截面需要同时抵抗弯曲和扭转,臂体上的开孔不能盲目减重,尤其是铰接孔和轮轴孔周围应保留足够边距。连接螺栓的方向应尽量避免单纯承受剪切与松动复合载荷,关键接头可采用衬套提高重复拆装后的耐磨性。

  外形尺寸方面,6英寸机轮在轻型无人机上属于兼顾越障与收纳的折中规格。较大的轮径可以越过小石块、草束和跑道接缝,降低地面滚动阻力;但轮径增大也会占用更多收起空间,并增加转动惯量。支撑臂上端的矩形铰接壳体用于容纳转轴和安装面,建模时应保证其与机身支架的贴合面平整,螺栓孔位置对称。轮组外侧螺母和轴端突出量需要控制,防止收放过程中刮蹭舱壁。

  在三维建模过程中,应先建立机轮中心、铰接中心和收放旋转轴这三类基准,再围绕基准布置臂体、轴承和紧固件。轮胎可按真实外圆建立旋转特征,轮毂内部预留轴承腔、挡圈槽和密封件空间;支撑臂则采用钣金、机加或复合材铺层等效外形进行方案校核。装配完成后,需要分别检查放下锁定位、收起收纳位和中间运动位的干涉情况,并结合无人机着陆下沉速度估算臂体变形量。对于结构设计人员,该模型可作为轻型无人机起落架轮组的方案样例,用于后续细化轴承选型、轴系强度、收放机构和安装接口。
