带翼梁翼肋的航空机翼结构设计

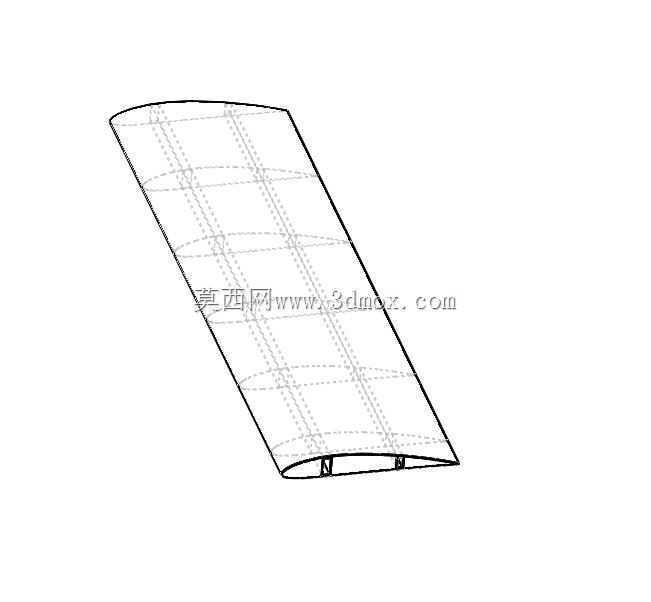

　　机翼是飞行器升力产生与传递的核心部件，这套结构围绕带翼梁和翼肋的典型机翼构型展开，把气动外形与内部承力骨架放在同一套几何里表达，便于结构设计人员理解蒙皮、梁、肋之间的装配关系。从外观看，机翼呈现后掠、带扭转的薄翼形态，翼型沿展向逐步变化，根部弦长较大、厚度相对充裕，越靠近翼尖弦长收窄、厚度减薄，这种渐变既符合升力分布的需要，也为根部留出布置主梁和接头的空间。

　　实际工程中，机翼的用途并不只是提供升力。飞行过程中，气动载荷分布在整个蒙皮表面，压差形成的升力需要通过蒙皮传给翼肋，翼肋再把分散载荷集中到翼梁上，最后由翼梁通过根部接头传给机身。因此这套模型里沿展向贯通的翼梁承担主要弯曲弯矩，蒙皮与梁缘条组成的壁板参与承受扭矩和剪流，横向布置的翼肋则维持翼型轮廓、防止蒙皮失稳，并把局部气动力导向梁架。理解这条传力路径，对后续做强度校核和细节设计非常关键。

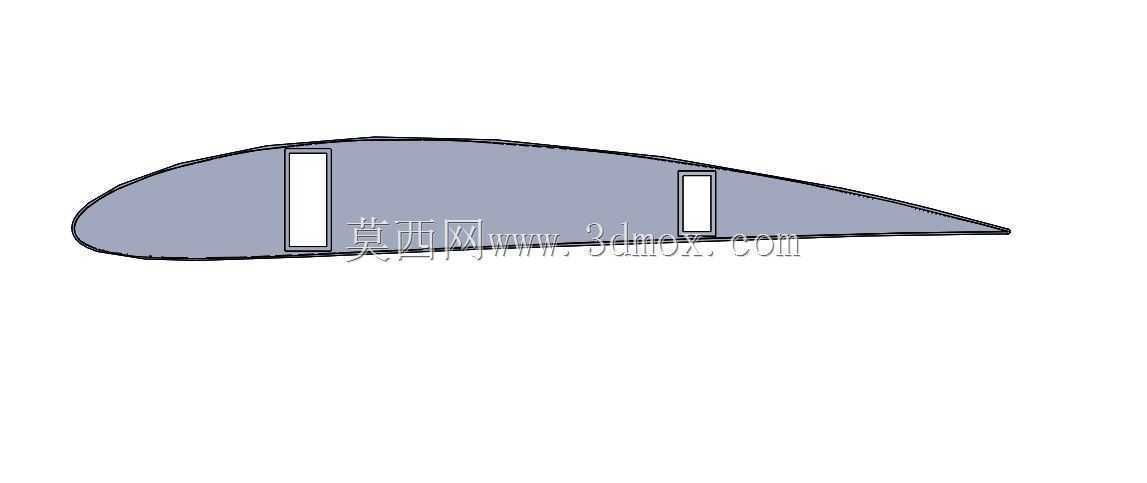

　　设计思路上，翼肋的间距并不是随意排布的。肋距过大，蒙皮在气动吸力作用下容易出现屈曲；肋距过小，又会增加零件数量、重量和装配工作量。模型中可以看到多道翼肋沿弦向展开，轮廓与翼型内表面贴合，腹板上预留的开口区域则对应检修通道、管路走线或燃油系统空间。翼梁作为纵向主承力件，其站位需要结合翼型厚度分布确定，通常布置在厚度较大、传力路径直接的区域；梁的高度随翼型厚度变化，根部梁高较大以抵抗大弯矩，翼尖段则逐渐降低。

　　外形尺寸与安装边界方面，机翼根部是与机身或中央翼对接的关键区域，端面需要预留接头、螺栓孔或对接面的位置，模型端部表现出的安装结构就是用于约束和传力的边界。展向长度、根梢比、后掠角和翼型扭转共同决定了机翼的气动特性，也影响内部骨架能否顺利布置。做三维建模时，先建立翼型站位曲线和曲面，再以内形面为约束切出翼肋外形，能够保证肋板与蒙皮贴合；翼梁则沿展向参考弦向站位建立，避免与肋板、蒙皮发生干涉。

　　在装配层面，蒙皮属于薄壁件，建模时要重点控制曲面连续性和壁厚均匀性，过薄的局部区域在增压或气动载荷下容易凹陷。翼肋与翼梁相交处需要明确连接方式，常见做法是肋腹板通过角材、接头或铆钉与梁腹板连接，蒙皮通过铆钉或螺栓固定在肋缘和梁缘上。若用于教学或方案演示，这套结构能够清晰展示薄壁机翼内部“骨架加蒙皮”的构造逻辑；若用于进一步工程开发，则需要在现有几何基础上补充材料厚度、连接孔位、检修口盖和系统管路等细节。

　　从使用场景看，这类机翼结构常见于固定翼飞机、验证机、无人机平台以及航空教学样机。不同平台对重量、刚度和维护性的侧重点不同：运输机更强调根部承载和油箱空间，高速飞机更关注气动外形与刚度，小型无人机则可能简化梁肋数量以降低加工难度。无论哪种场景，翼梁、翼肋和蒙皮的协同关系都不会改变：外形决定气流，骨架决定承载，连接决定载荷能否顺畅传递。建模时把这三者的边界、贴合面和传力方向表达清楚，后续的结构分析、工艺拆分和装配检验才有可靠基础。
