汽车传动差速齿轮箱总成结构

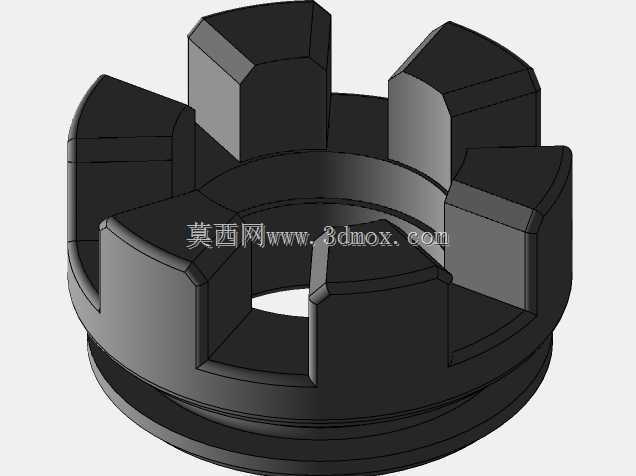

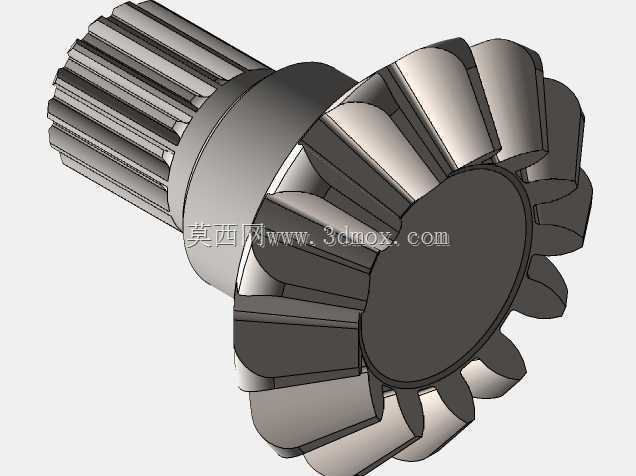

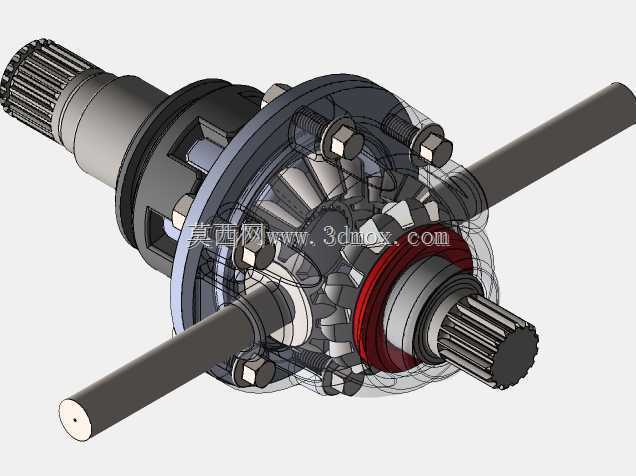

　　这套差速齿轮箱总成主要面向乘用车辆、轻型商用车辆以及小型非道路轮式行走设备的驱动桥开发场景，核心作用是在动力从主减速器从动齿轮传递至左右两侧驱动轮的过程中，允许两侧半轴以不同转速旋转，抵消车辆转弯、左右轮行驶在附着系数不同路面、轮胎滚动半径存在微小偏差时产生的运动干涉。实际整车布置里，差速器壳体直接与主减速大锥齿轮通过周向均布的螺栓紧固连接，发动机输出的扭矩经过变速箱、传动轴传递到主减速器主动锥齿轮，带动差速器壳体整体绕半轴轴线公转，壳体内的行星齿轮轴随壳体一同转动，行星齿轮既可以随壳体做公转运动，也可以绕自身销轴轴线自转，将动力分流给两个与半轴端部花键啮合的半轴锥齿轮，最终把扭矩输送给左右车轮。

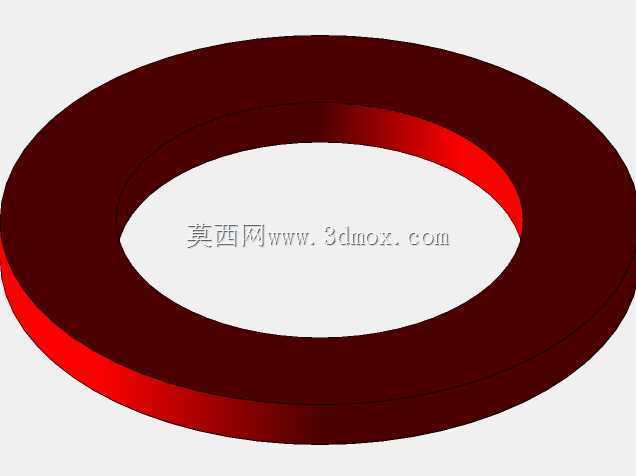

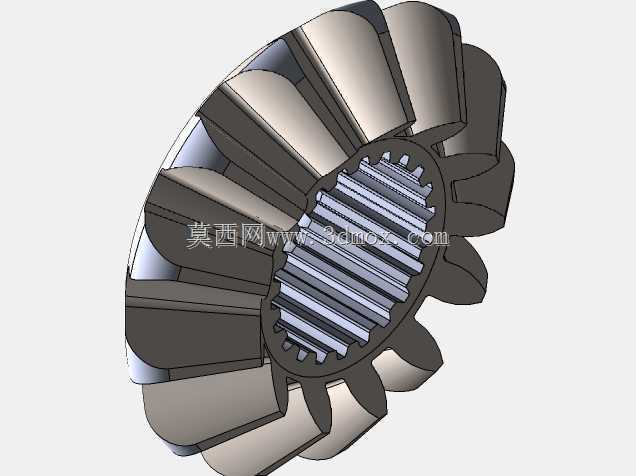

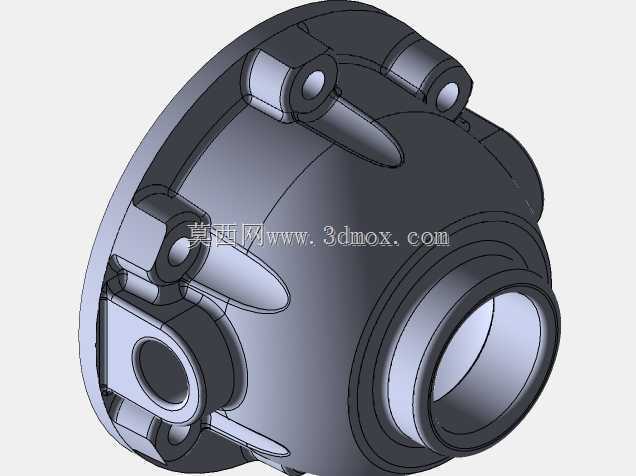

　　从结构设计逻辑来看，这套总成采用对称式圆锥行星齿轮差速方案，是量产驱动桥里应用最成熟的构型：差速器壳体为剖分式组合结构，左右两半壳体通过止口定位保证同轴度，结合面周边布置高强度螺栓完成锁紧，壳体内部加工出容纳十字行星齿轮轴的安装槽，十字轴四个轴颈分别套装行星锥齿轮，齿轮背面与壳体接触面之间设置减磨垫片，半轴锥齿轮的背面同样配有承压垫片，避免齿轮在传递大扭矩时背面直接磨损壳体内腔。行星齿轮与半轴齿轮采用渐开线锥齿啮合，齿部参数经过匹配校核，保证在差速转动过程中啮合侧隙均匀，不会出现卡滞或齿面冲击。壳体外缘设计有与主减速从动齿轮连接的法兰面，法兰上的螺栓孔位置度需要严格控制，保证主减齿轮与差速器壳体的回转同轴度，避免高速运转时产生额外振动。

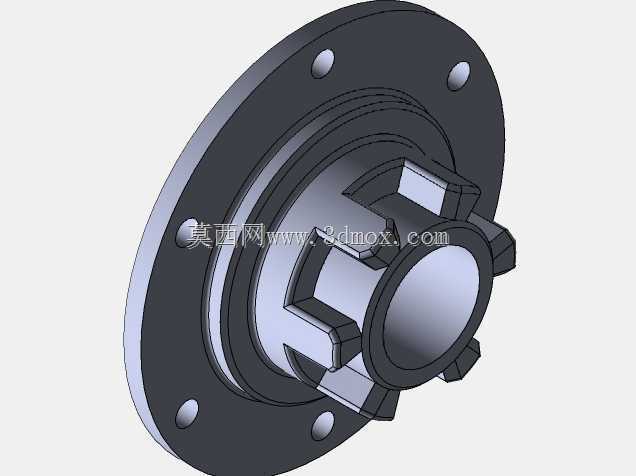

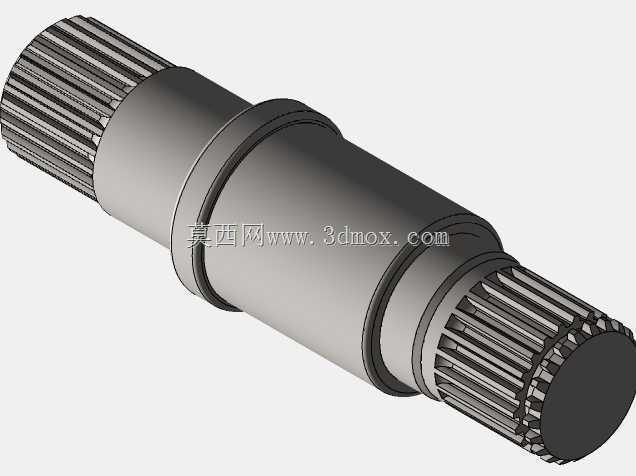

　　安装边界方面，两根半轴从差速器左右两侧同轴伸出，半轴外端的花键段用于连接车轮轮毂，轴身穿过驱动桥壳的半轴套管，差速器整体被封装在桥壳的内腔中，桥壳上的轴承位用于支承差速器壳体两端的轴颈，圆锥滚子轴承可以承受锥齿轮啮合产生的径向力与轴向力，装配时需要通过调整垫片控制轴承预紧度，同时调整主从动锥齿轮的啮合印痕与齿侧间隙。输入端的花键轴结构用于对接主减速侧的动力传递接口，周边连接螺栓的规格、分布圆直径都需要和桥壳、主减齿轮的安装尺寸匹配，在整车总布置阶段需要预留出差速器运转的径向空间，保证齿轮转动过程中不会和桥壳内壁、润滑油道发生运动干涉。

　　实际工况下，车辆直线行驶时，两侧车轮受到的地面滚动阻力近似相等，行星齿轮随差速器壳体一同公转，自身不发生自转，此时左右半轴齿轮、行星齿轮如同刚性整体同步转动，两侧车轮转速相同；当车辆转弯时，内侧车轮行驶距离短、外侧车轮行驶距离长，两侧半轴齿轮出现转速差，行星齿轮开始绕十字轴轴颈自转，自动分配两侧半轴的转速，外侧轮转速等于壳体公转转速加上行星齿轮自转带来的转速增量，内侧轮转速对应减去该增量，始终保证两侧车轮处于纯滚动状态，避免轮胎滑磨。齿轮啮合区域全程被桥壳内的齿轮油润滑，运转时飞溅的润滑油可以进入齿轮啮合间隙、行星齿轮轴与齿轮内孔的配合面、轴承滚道之间，带走摩擦产生的热量与磨粒，垫片的存在既可以调整齿轮啮合的轴向间隙，也能在长期使用后通过更换垫片补偿磨损量，延长总成使用寿命。建模过程中所有配合面的公差、花键参数、齿轮分度圆尺寸、螺栓分布位置都按照实际装配关系还原，能够直接用于驱动桥结构校核、运动干涉检查以及教学演示场景。
