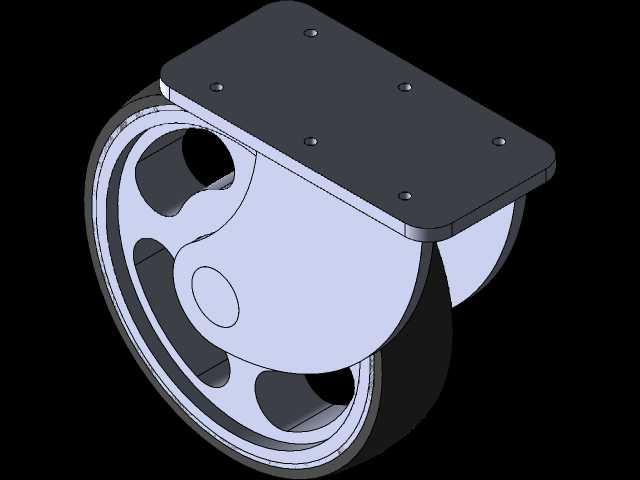

CA6140车床配套重载平板脚轮结构

　　这款脚轮总成是为CA6140普通车床配套设计的移动支撑部件，在车间设备布局调整、工位转场、设备检修移位场景中承担核心行走支撑功能，解决固定式机床垫铁无法快速移位、人工撬移易损伤床身导轨精度的实际问题。日常生产中，中小型机加工车间常面临订单调整带来的设备重排需求，传统撬棍配合滚杠的移位方式不仅需要3-4人配合操作，还容易在移位过程中磕碰床身漆面、刮蹭车间环氧地坪，甚至因受力不均导致床身水平偏移，后续重新调平需要耗费数小时工时，这款脚轮的设计初衷就是匹配CA6140车床约2吨左右的整备重量，在需要移位时可快速替换原有固定垫铁，单人即可推动设备完成短距离移位，移位到位后可快速换回固定垫铁恢复加工所需的刚性支撑，不会影响车床的加工精度。

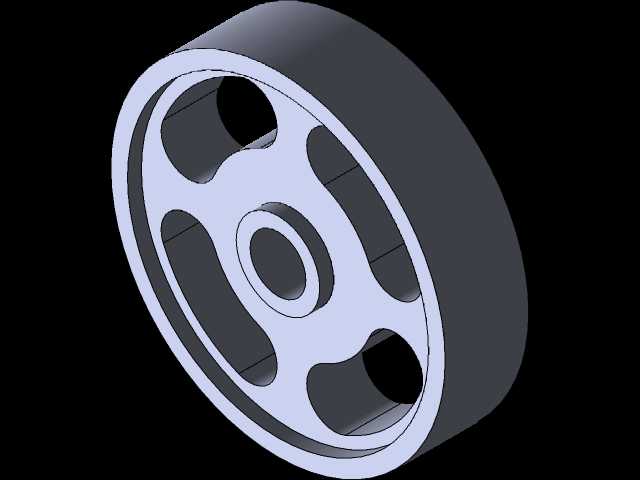

　　从功能特性来看，这款脚轮采用双轮并排承载结构，单轮采用带镂空减重孔的铸铁轮芯搭配外包高耐磨聚氨酯轮面，轮芯的镂空设计并非单纯减重，而是通过辐板式结构优化轮体受力路径，在保证轮体径向承载能力的前提下降低转动惯量，推动时更省力；聚氨酯轮面邵氏硬度控制在90A左右，既具备足够的刚性避免重载下轮面过度形变导致行走卡滞，又能通过适度形变吸收车间地面微小凸起带来的振动，同时不会像纯尼龙轮那样在推移时产生刺耳噪音，也不会像橡胶轮那样容易被车间地面的铁屑、切削液残渣腐蚀老化。顶部安装板采用Q235钢板铣削加工而成，板上共设置6个M12安装螺栓孔，孔位排布匹配CA6140车床床身底部的原有垫铁安装螺孔，不需要对床身进行额外打孔改造，安装时直接拧入原有螺孔即可完成固定，安装板与轮架之间采用加厚回转支撑结构，内置推力球轴承承受垂直方向的重载，深沟球轴承承受水平方向的转向扭力，转向时无卡滞、无异响，可实现360度全方向转向，在狭窄的车间通道内也能灵活调整设备移位方向。

　　设计过程中优先考虑了安装边界与尺寸适配问题，顶部安装板的外形尺寸控制在180mm×120mm范围内，完全落入CA6140床身底部的安装平面区域内，不会突出床身外侧与周边工件、料架产生干涉；脚轮安装完成后，床身底部距离地面的高度控制在120mm，与原有固定垫铁的支撑高度差控制在±5mm范围内，换回垫铁时不需要重新大范围调整垫铁高度，大幅减少移位后的调平工作量。轮体直径设计为120mm，轮面宽度40mm，双轮总接触宽度80mm，经测算单组脚轮额定承载可达800kg，CA6140车床整备重量约2吨，四组脚轮配套使用时总承载冗余量达到60%，即使床身上夹持重型卡盘、尾座顶持重型工件时推移，也不会出现轮体变形、轴销断裂的问题。轮架采用45号钢整体焊接后去应力处理，焊接位置全部做圆角过渡避免应力集中，轮轴采用40Cr调质处理，表面硬度达到HRC28-32，具备足够的抗剪切、抗弯曲能力，长期重载使用不会出现轴销弯曲导致的轮体偏摆问题。

　　在实际选型适配时，需要注意这款脚轮仅用于设备短距离移位使用，不建议作为长期支撑部件使用，因为脚轮的滚动结构存在微小装配间隙，长期承载进行切削加工时，切削力带来的振动会导致间隙放大，影响加工精度，同时长期承载也会加速轮面与轴承的磨损。移位作业前需要确认车间地面无直径超过10mm的凸起凹坑、无散落的长条铁屑，避免铁屑嵌入轮面造成轮面损伤，推移时速度控制在0.5m/s以内，避免快速推移遇到障碍物时产生冲击载荷损坏轮架结构。建模过程中所有配合面都按照实际装配公差设置，安装板的螺栓孔与轮轴的配合间隙、轴承安装位的公差都符合机械设计手册的相关要求，可直接用于工程出图、配件加工，也可导入车间设备布局仿真场景中，模拟设备移位时的通道空间占用情况，提前规划移位路径避免碰撞。
