星球探测车摇臂转向承载底盘结构

　　这套星球表面探测车的摇臂转向架底盘，是面向低重力、非铺装松散星面行驶需求搭建的行走承载骨架，核心作用是在轮组随地形起伏时，通过多组铰接摇臂的联动摆转，让所有行走轮尽可能贴合凹凸的星壤表面，避免单轮悬空导致牵引力流失，同时将上部搭载的探测载荷重量均匀分配到各个接地轮上，降低轮面接地比压，防止车轮在松软月壤中沉陷。

　　从实际使用场景来看，这类底盘结构多用于深空探测巡视器原理样机、地面模拟星面试验平台，也可作为复杂地形全地形巡检机器人的行走底盘参考方案。在月面、火星表面这类没有平整铺装道路的环境中，地表遍布撞击坑、岩石碎屑与坡度起伏，普通刚性车架的轮组很难同时接地，摇臂式悬架通过杆件的相对转动释放自由度，配合差速联动机构，能够在单侧车轮抬升或下陷时，自动调整各摇臂的摆角，让车身始终保持相对平稳的姿态，减少上部搭载的光学探测设备、采样机械臂因车身倾斜产生的姿态偏差。

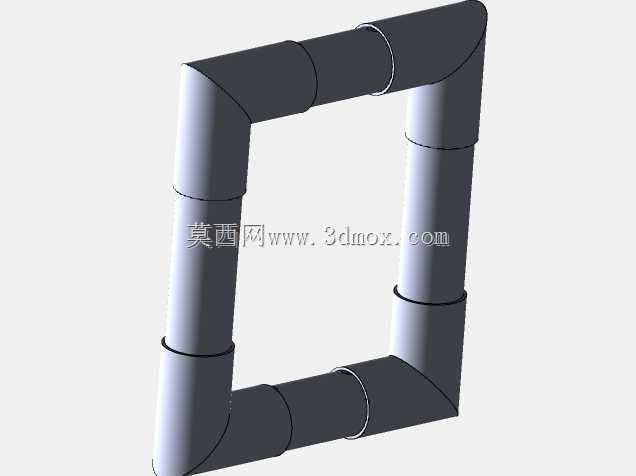

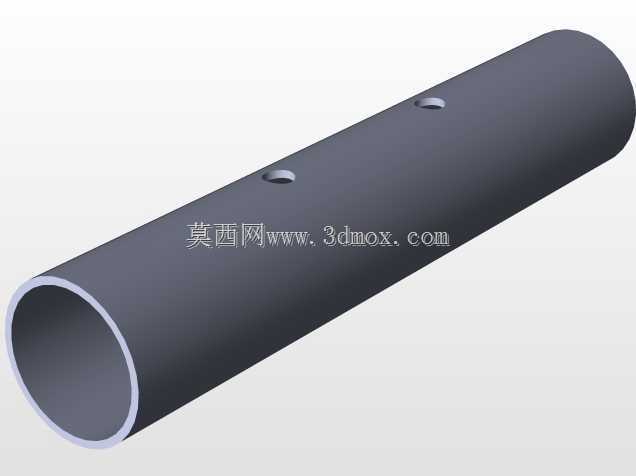

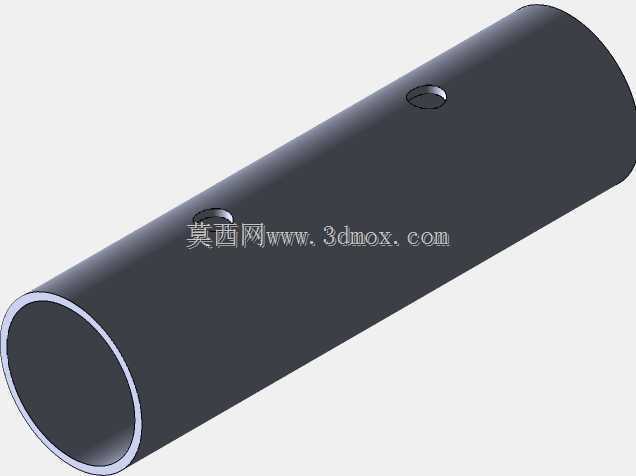

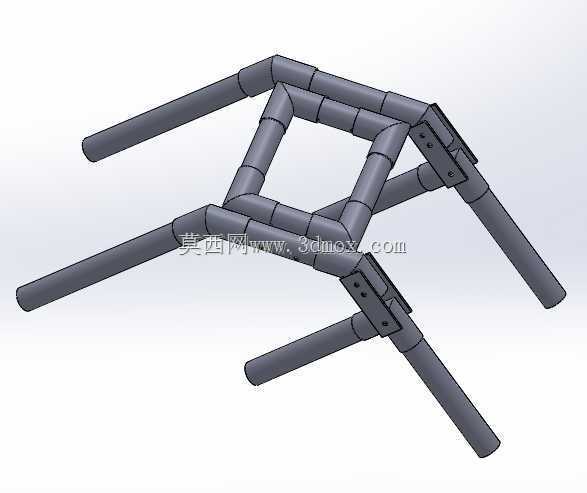

　　整个底盘的主体框架采用圆管杆件拼接成型，选择圆管作为主承力构件是工程上非常务实的思路：圆管截面的抗弯、抗扭刚度在同等耗材重量下远优于实心方钢或板材焊接结构，对于对自重极其敏感的航天探测设备来说，结构减重是核心设计指标之一，空心圆管在满足承载强度的前提下能大幅降低底盘整体质量，适配运载火箭的发射载荷重量约束。框架中部围合出的矩形中空区域，是预留的车载设备安装舱位，实际装配时可以在此处固定动力电池、测控电路板、载荷安装台，中空布局也能给线束排布、设备散热留出充足空间，避免管线与运动的摇臂杆件发生运动干涉。

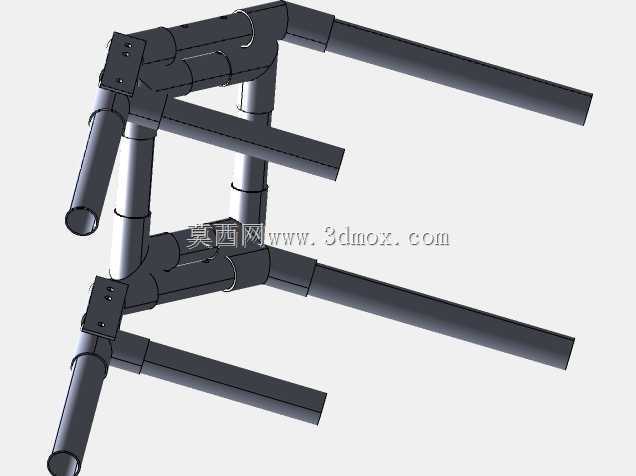

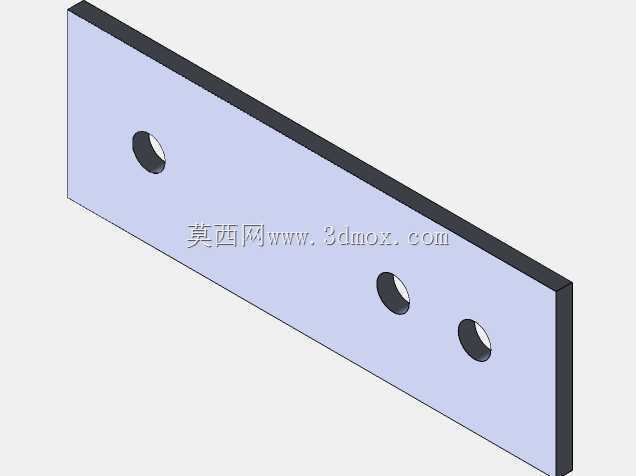

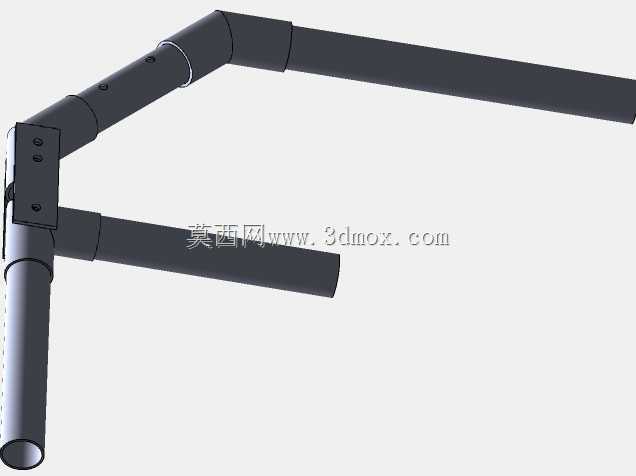

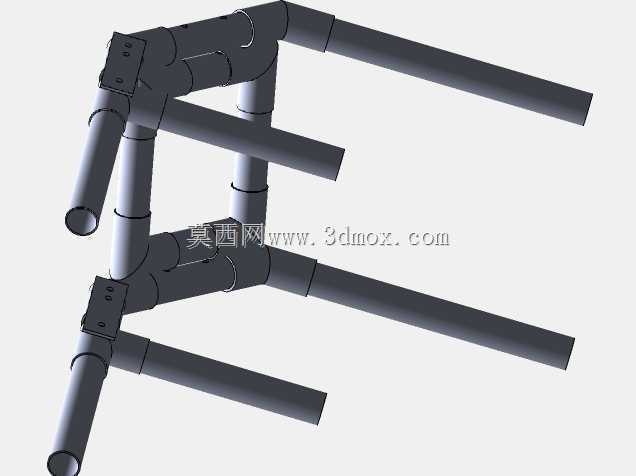

　　底盘向四周延伸出的六根管状摇臂臂体，末端分别对应行走轮的安装位置，每根摇臂和主框架的铰接点位都经过布局校核，保证轮组在上下跳动的全行程范围内，臂体转动不会和主框架、相邻摇臂发生碰撞。摇臂靠近轮端的位置设置了两组带安装孔的转接固定板，板件上的通孔用于固定轮组驱动电机、转向舵机或者轮轴支座，安装孔的孔位间距按照通用小型行走驱动组件的安装尺寸设计，工程师在后续迭代时可以直接匹配市面常用的轮毂电机、减速器模块，不需要额外重新加工转接件。

　　设计过程中首先要确定的是整车的接地轮廓边界：六根摇臂展开后，轮组接地点构成的支撑多边形范围直接决定了整车的抗倾覆能力，在爬坡、侧倾行驶时，整车重心投影必须始终落在支撑多边形内部，因此摇臂的伸展长度、主框架的离地高度都经过反复调整——主框架底部和星面之间预留了足够的离地间隙，保证底盘越过凸起岩石时，管架底部不会剐蹭障碍物；同时摇臂的摆转行程被限制在合理区间，既保证车轮有足够的上下跳动量来吸收地形起伏，也不会因为摆角过大导致轮组和臂体发生位置干涉。

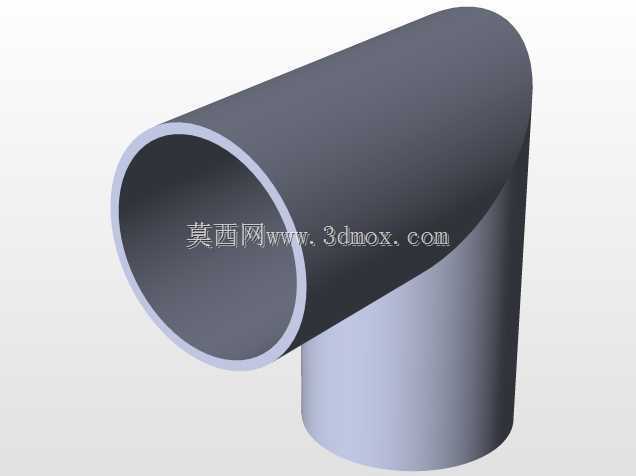

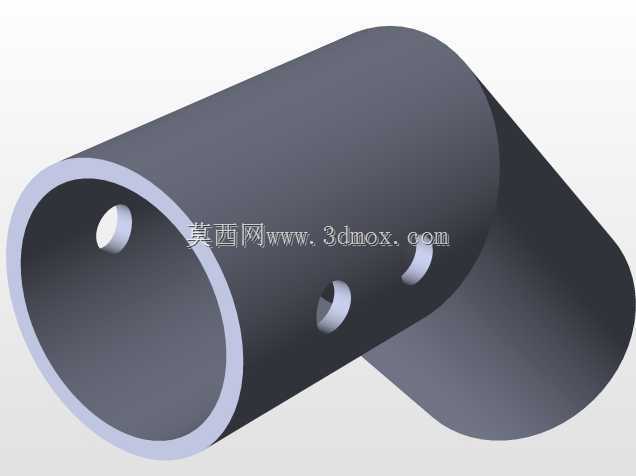

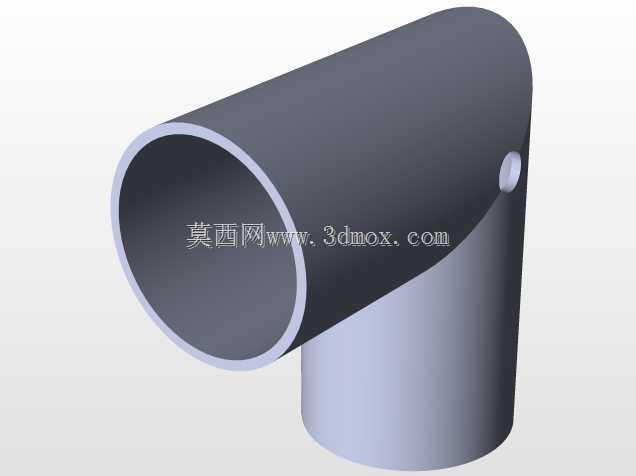

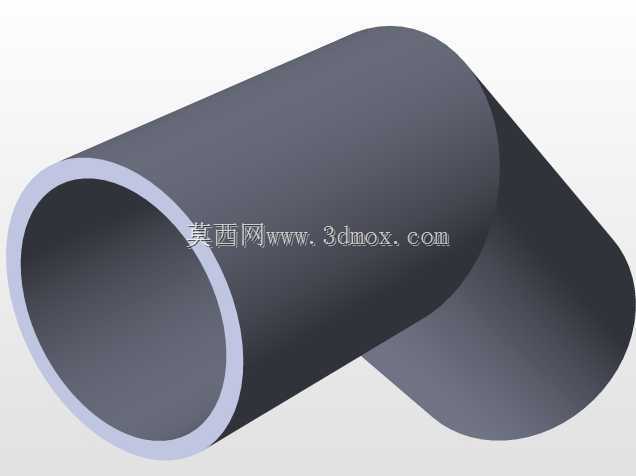

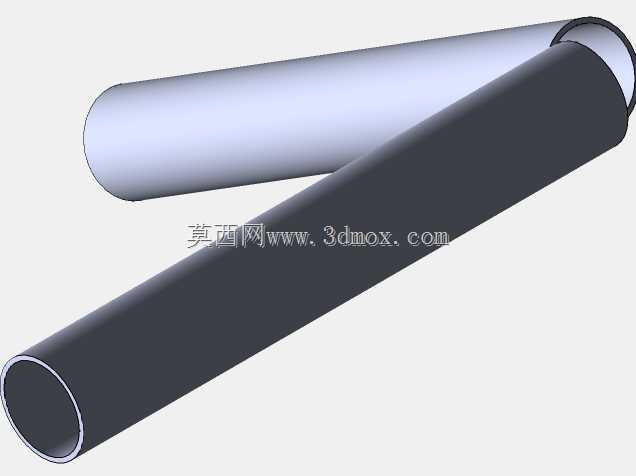

　　结构的铰接点位全部采用同轴心的转动副设计，建模时需要严格校验每个转动副的轴线方向：负责车轮上下随动的摇臂铰接轴沿整车横向布置，让臂体可以在竖直平面内摆转；负责转向的铰接轴沿竖直方向布置，带动轮组完成转向动作，两类转动副的轴线空间垂直，运动解耦，避免行走缓冲和转向动作出现运动卡滞。管架的所有焊接拼接位置都做了相贯线贴合处理，圆管对接处的切口完全匹配相邻管件的外圆轮廓，保证焊接时焊缝填充均匀，应力不会在接缝处出现集中，在承受着陆冲击、行驶振动载荷时，管件连接位置不会出现开裂失效。

　　和常规地面车辆的底盘不同，这套摇臂架构不需要配置弹性减震元件，依靠多连杆摇臂的自由度自适应地形，就可以实现平顺的越障效果，结构零件数量更少，在深空探测任务中，更少的活动零件意味着更低的故障概率，不需要额外维护减震器、弹簧这类易损部件，大幅提升整机在无人环境下的工作可靠性。在地面试验阶段，这套底盘也可以改装为野外地质勘探机器人、灾后废墟搜救机器人的行走平台，依靠优秀的地形适应能力，在坍塌建筑、山地碎石路面上平稳行进，完成环境探测、信号中继等任务。建模时所有杆件的长度、铰接点位置都采用参数化驱动，后续调整整车尺寸、轮距、轴距参数时，只需要修改对应参数就能快速更新整个骨架模型，方便工程师针对不同载荷重量、不同地形指标快速迭代出适配的底盘方案。
