飞翼布局隐身无人作战飞行器结构

　　该无人飞行器采用无尾飞翼融合体气动布局，整机外形沿纵向中轴线完全对称，机身与机翼无明显分界，机头呈尖锐棱边锥形，前缘后掠角较大，翼身过渡曲面连续顺滑，整机外表面无突出垂直尾翼、外置挂架与突兀鼓包，可有效降低雷达反射截面积，适配低空突防、长航时侦察、区域目标监视与精确打击类任务场景，可在前沿战场环境中执行隐蔽抵近侦察、电子信号采集、对地目标指引等作业，也可作为小型隐身验证平台用于飞翼气动特性、无人飞行控制逻辑的教学与仿真验证。

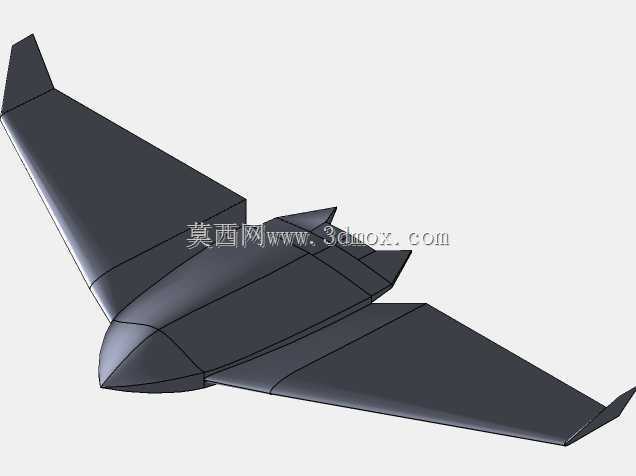

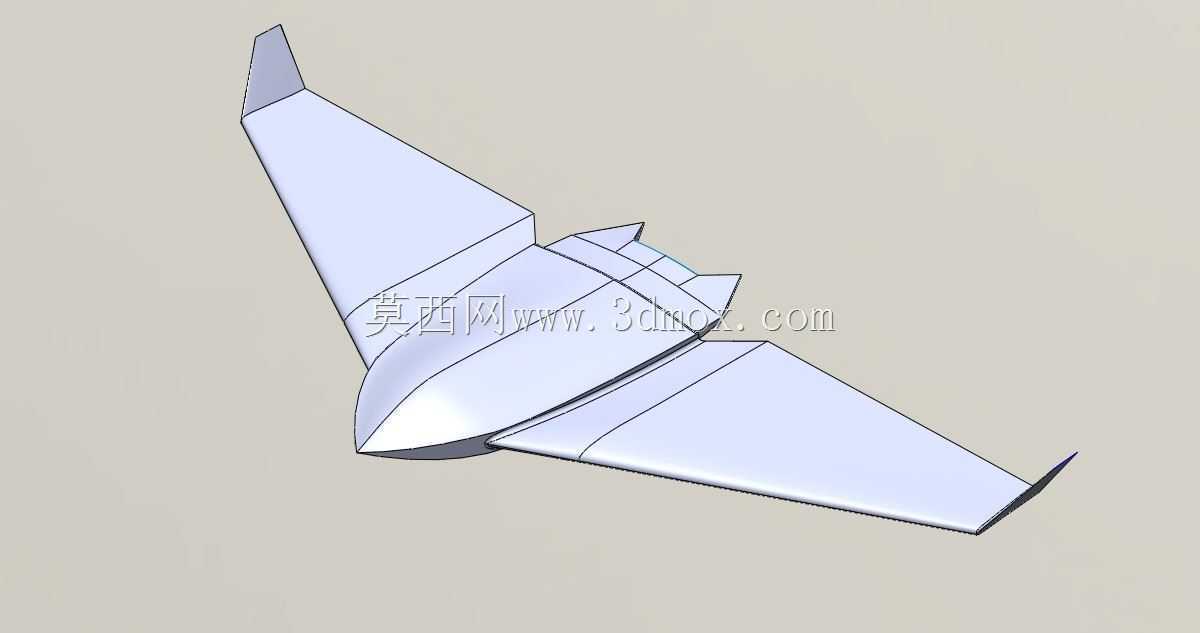

　　从结构设计思路来看，整机外形先通过手绘草图确定平面投影轮廓与各截面控制线，再将二维蓝图中的翼型站位、前缘后掠角度、翼尖构型参数转化为三维空间曲线，以多组平行截面轮廓放样生成连续翼身融合曲面；机身中部预留航电舱、动力舱与燃油舱安装空间，曲面在机身中轴线处厚度最大，向两侧翼尖方向逐步减薄，翼尖处设置小角度上反与切尖构型，既能够抑制翼尖涡流诱导阻力，也可提升飞翼布局低速飞行时的方向稳定性。整机尾部沿喷口轴线布置内埋式动力安装舱，喷口截面与后机身曲面齐平，避免动力部件外露破坏隐身外形。

　　外形尺寸与安装边界方面，该飞行器翼展为整机最大横向尺寸，机身长度沿航向从机头尖点延伸至尾喷口端面，整机高度仅由机身中部最大厚度决定，无垂尾结构使得竖向轮廓高度远低于常规布局无人机；机身内部航电安装区需预留飞控计算机、导航模块、通信天线的安装点位，所有天线均采用贴合蒙皮的共形安装方式，不得突出外表面；动力舱边界需匹配小型涡喷发动机的外径与长度，进气道采用背部埋入式布局，进气口轮廓与上翼面顺滑衔接，避免地面滑跑时吸入杂物。机翼内部预留机翼油箱、舵机安装槽与操纵摇臂走线空间，后缘布置多块升降副翼操纵面，通过左右翼面舵面差动实现偏航控制，替代常规无人机的垂直尾翼方向舵功能。

　　结构建模过程中需重点校验翼身融合曲面的曲率连续性，所有棱边均采用平行对齐设计，前缘棱边、后缘操纵面缝隙、喷口锯齿轮廓均沿统一方位角布置，避免出现直角相交的强反射结构；蒙皮分块接缝需沿气流方向布置，减少跨声速飞行时的气流干扰。该构型取消了水平尾翼与垂直尾翼，整机浸润面积远小于同量级常规布局无人机，巡航升阻比优势明显，相同燃油载荷下可获得更长的续航时间与作战半径，适合需要长时间在任务区域盘旋待机的侦察监视任务。飞翼布局本身航向静稳定性不足，设计阶段需在三维结构中同步匹配飞控系统的控制权限分配，舵机安装支座需靠近操纵面转轴，减小传动杆系变形带来的控制延迟，机身内部设备安装需严格控制重心位置，将整机重心限定在气动焦点前方的允许范围内，保证飞行姿态可控。
