竞赛型固定翼无人机整机结构设计

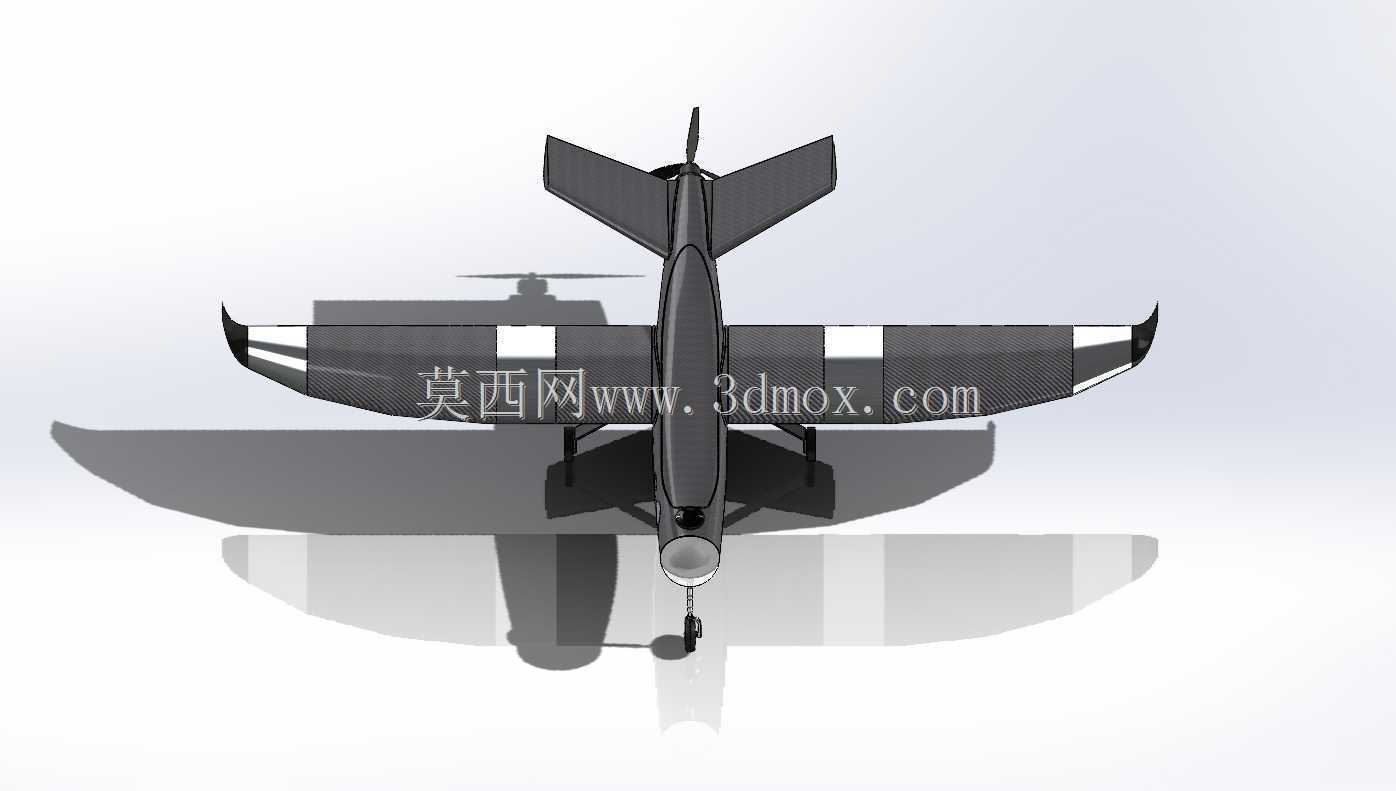

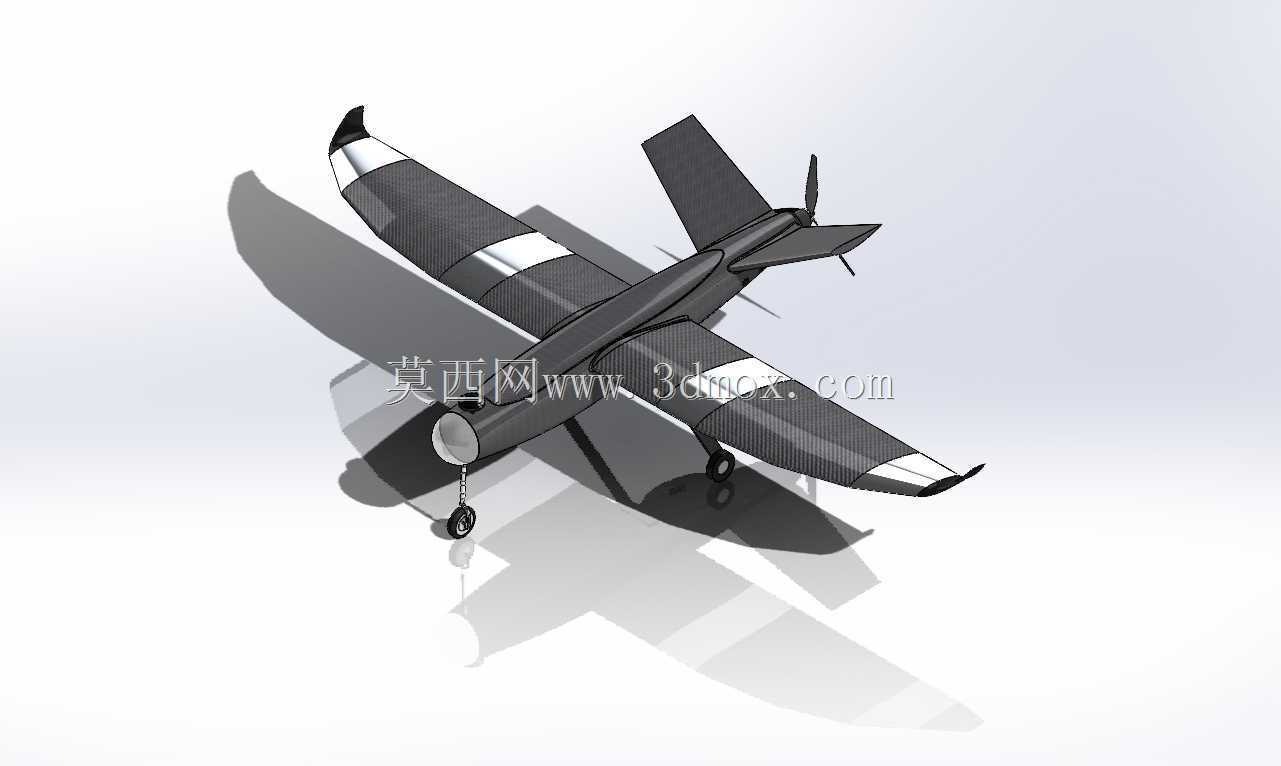

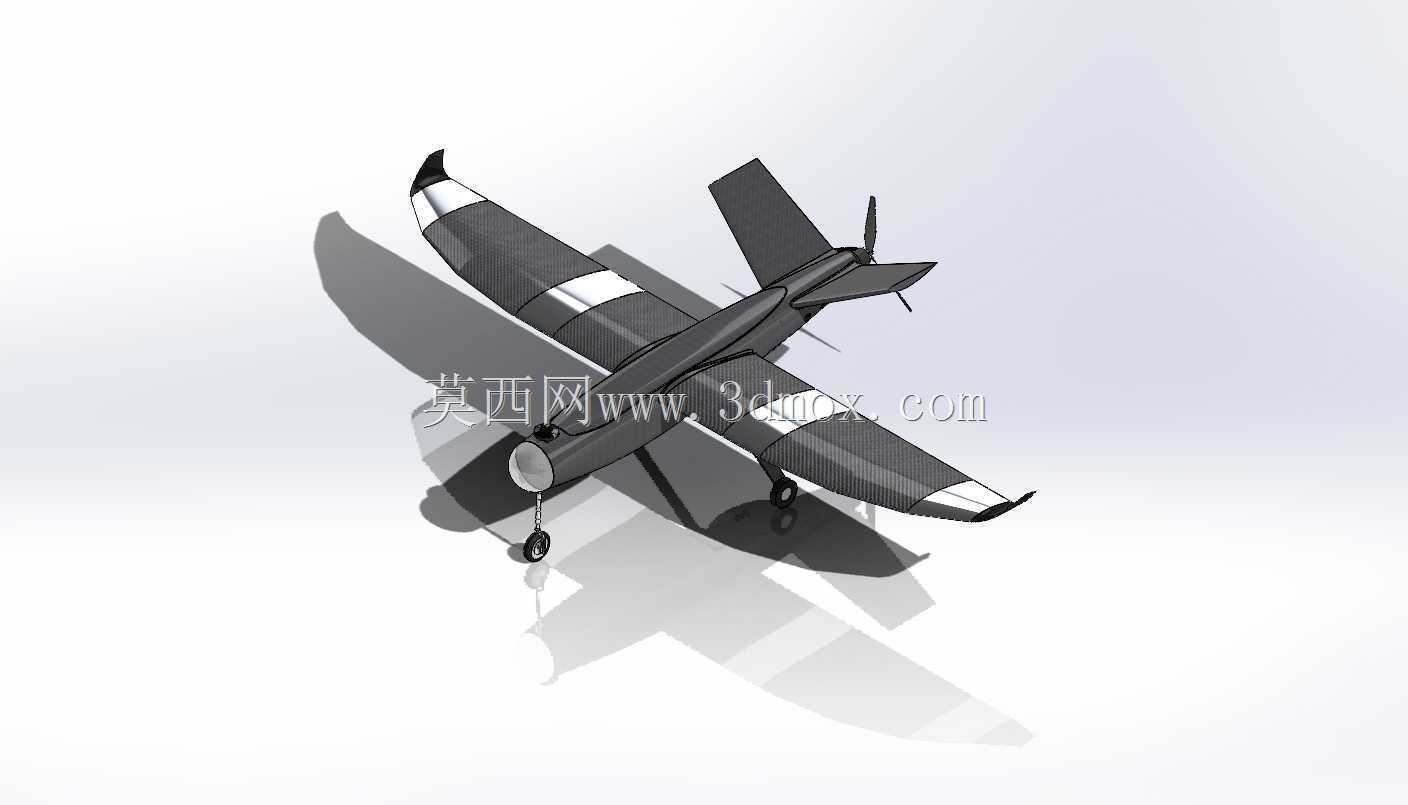

　　这套固定翼无人机的结构方案围绕赛事飞行任务展开，整机采用上单翼常规布局，尾翼为单垂尾加平尾的成熟构型，机头布置螺旋桨动力单元，机身下部设置前三点式起落架，整套数模完整还原了从翼面、机身、起落架到动力安装位的全部实体结构，没有做外观曲面的简化省略。做这类竞赛机型的结构设计时，首先要卡准飞行场地的起降边界：跑道多为临时铺设的平整草地或硬化铺装场地，起飞滑跑距离受限，因此起落架的轮距、支柱高度和缓冲行程都要配合低速起降特性，主轮布置在机身重心稍靠后的位置，前轮设置转向连接结构，保证地面滑跑阶段的方向可控性，避免侧风起降时出现翼尖擦地的问题。从翼面设计来看，机翼采用大展弦比平直翼构型，翼型厚度适中，既能够在低速飞行时提供充足升力，

　　也给机翼内部的设备舱、走线槽预留了安装空间，机翼和机身的对接位置设置了快拆式连接结构，外场运输时可以将机翼单独拆下，减小整机收纳尺寸，参赛转场时不需要拆解零散小零件，到场后完成翼面锁紧、线路插接即可进入调试环节。机身主体采用流线型收腰造型，机头段的轮廓匹配螺旋桨整流罩，降低前飞阻力，机身中段的内部空腔依次规划了动力电池舱、飞控安装位、接收机固定台以及舵机安装支座，各个负载的安装位置都围绕整机重心排布，避免配重后移导致俯仰配平难度上升。尾翼部分的垂尾和平尾采用薄壁翼型结构，方向舵、升降舵的舵面铰接位置预留了转动间隙，舵机摇臂和舵面的传动连杆走向在数模中同步完成干涉检查，全舵面偏转行程内不会和尾翼支撑结构发生磕碰。

　　起落架系统是这套机型设计里很有代表性的部分：前起落架为单支柱带单轮结构，集成转向摇臂接口，主起落架为两个弹性支柱搭配橡胶机轮，支柱和机身底部的安装座采用螺栓紧固，机轮的转动轴线和机身航向保持垂直，滑跑过程中滚动阻力均匀，三个机轮的接地点构成稳定支撑三角，静止停放时机身水平度和飞行迎角匹配，不需要额外调整起飞姿态。动力端的螺旋桨位于机头最前端，桨叶和整流罩的安装同轴度在建模时做了基准约束，电机安装座和机身隔框连为一体，能够承受螺旋桨转动带来的持续振动，避免动力松脱。这套结构可以直接用于高校航空创新赛事、低空低速验证飞行、小型航测实训场景，设计过程中所有外形边界都做了装配校验：机翼展长、机身长度、

　　尾翼臂长的比例遵循固定翼无人机的常规配平逻辑，机身外表面没有突兀的突出结构，所有外接传感器、天线的安装位都做了内嵌或整流处理，飞行时的寄生阻力得到控制。数模里的每个零部件都保留了建模特征，翼肋、蒙皮、对接法兰、轮轴、摇臂这类结构都可以单独导出工程图，后续加工时，机翼和机身可选用轻木加蒙皮或者复合材料热压成型，起落架支柱可选用弹性钢材或者碳纤维板材，机轮采用成品橡胶航模轮，安装孔位和数模坐标完全对应。针对赛事里常见的快速维修需求，机翼尖部、螺旋桨、起落架这类易损部位都设计为可单独更换的独立构件，碰撞后不需要报废整机，替换对应零件即可重新执行飞行任务，结构拆分逻辑充分考虑了外场维护的实操性。
