航模竞赛前起落架缓冲支撑结构

　　这套前起落架结构主要面向小型固定翼航模、竞赛类验证机和教学演示飞机的前三点式起降布局，承担地面滑跑阶段的航向支撑、着陆冲击缓冲以及停机状态下的前部载荷传递。结构布置在机身前段下方，整机着陆时，前机轮先接触或随后主轮接触跑道，竖直方向的冲击载荷经由轮毂、轮叉、斜置支撑臂逐级向上传递，并通过支撑臂铰接点附近的弹簧组件吸收能量，避免刚性碰撞直接传入机身框架。

　　从实际使用场景看，这类结构并不追求大型民航起落架那种复杂收放与高承载冗余，而是在有限重量、有限安装空间内保证航模反复起降的可靠性。草地、铺装跑道、硬质训练场等场地都会带来不同的冲击输入，因此轮体采用带一定宽度的橡胶外圈，轮毂中部设置简化辐板式造型，既能够降低小石子、草屑对轮轴区域的干扰，也能在滑跑时提供足够的接地面积。轮轴位于机轮中心，支撑臂下端通过叉形接头与轮轴连接，使机轮可绕轴自由转动；支撑臂上端则通过铰接座与机身承力点相连，形成可小幅摆动的连杆运动关系。

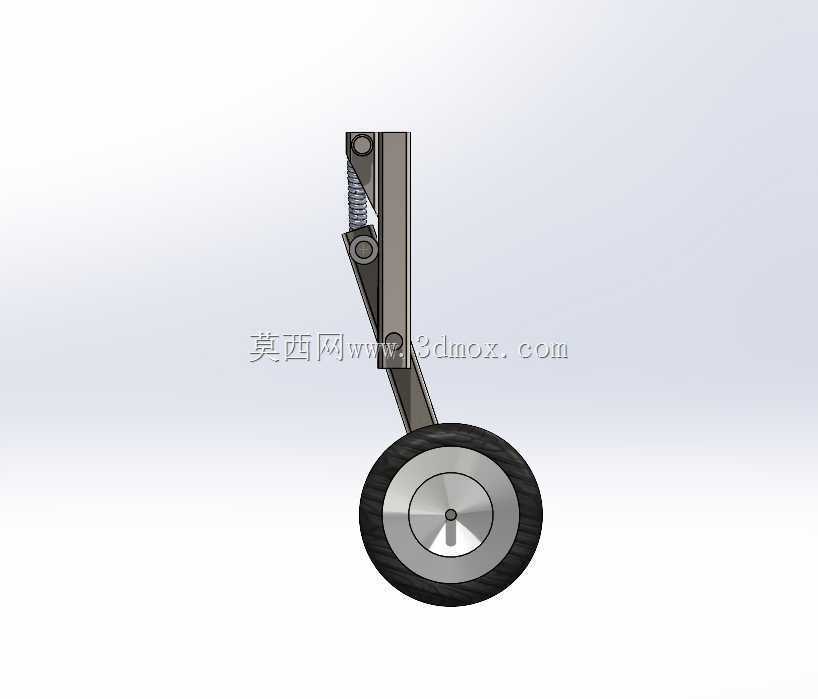

　　缓冲设计是该结构的核心。弹簧沿支撑臂侧部布置，一端连接靠近上部铰接区的固定点，另一端连接随支撑臂摆动的下部连杆位置。当机轮受到向上的冲击时，支撑臂绕上铰点转动，弹簧被拉伸或压缩，冲击峰值被转化为弹性势能，随后弹簧回弹过程中再由轮胎阻尼和结构摩擦逐步耗散。相比直接使用刚性支腿，这种方式能明显降低航模着陆时的弹跳趋势，也能减少机身前部电子设备、木结构或复合材料蒙皮受到的瞬时加速度。

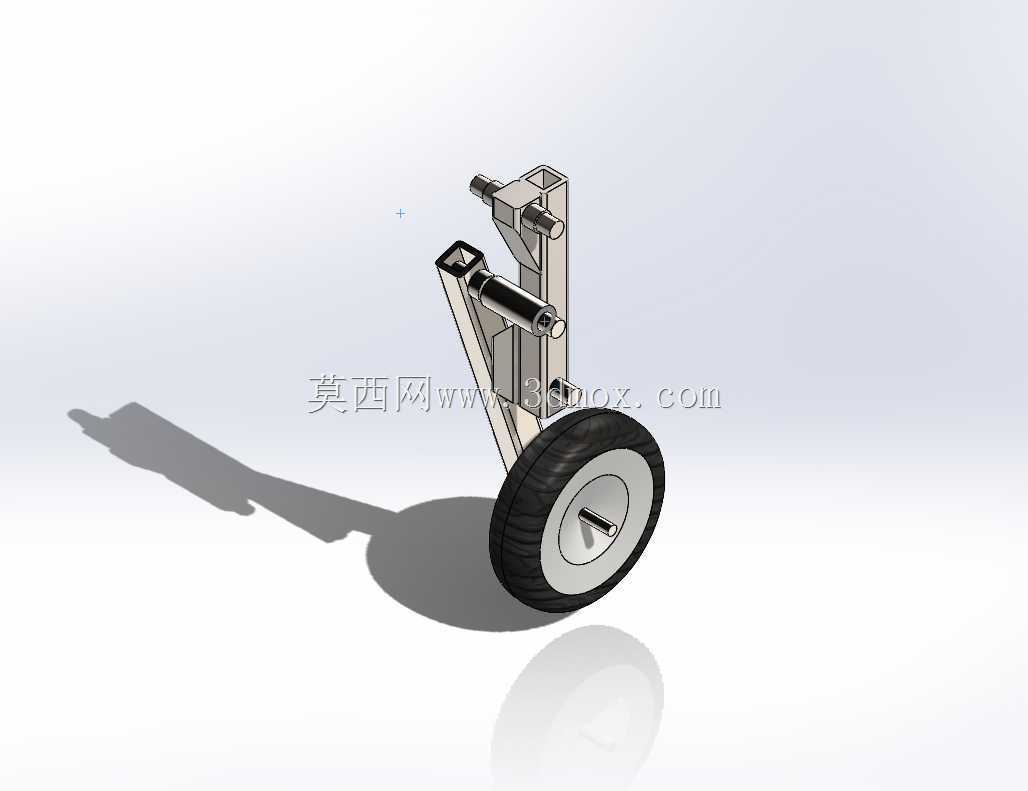

　　结构外形上，支撑臂采用狭长板式杆件，侧视轮廓简洁，两块平行侧板之间预留弹簧和销轴空间，铰接孔位集中在臂身上下两端。上部铰接座需要贴合机身前段底板或加强框，安装时应保证铰轴轴线与机翼展向平行，使支撑臂只能在飞机对称面内摆动，避免着陆时出现侧向偏摆。轮叉开口宽度需与机轮厚度匹配，轮轴穿过叉体和轮毂中心，两端保留挡圈或锁紧螺母位置；若用于实飞验证，还应在轮轴与轮毂之间加入低阻力衬套或微型轴承，以降低滑跑阻力。

　　安装边界方面，前起落架在机身纵向应位于重心前方合适距离，过远会增加前轮操纵载荷并导致着陆时低头力矩过大，过近则会降低地面滑跑稳定性。支撑臂收起或伸出方向虽在该模型中表现为固定式外露结构，但其上部连接区仍需避开舵机、电池舱和机头整流罩的维护空间。机身内部对应位置应设置局部加强片，将铰接点载荷扩散到纵梁或隔框上，不能仅固定在薄蒙皮表面。弹簧刚度需要结合整机重量调整：刚度偏高时缓冲行程不足，着陆冲击直接传递到机身；刚度偏低时支撑臂摆动过大，可能造成机轮收放间隙不足或螺旋桨触地。

　　建模时可按机轮、轮轴、轮叉、主支撑臂、上铰接座、弹簧、连接销轴等部件拆分。机轮外圈与轮毂采用同轴回转特征，轮胎表面可保留简化纹理；支撑臂侧板以草图轮廓拉伸为主，铰接孔处通过同轴心装配保证运动关系；弹簧按螺旋扫掠生成，并在两端留出挂钩或安装座位置。装配验证重点包括轮轴与铰轴的平行度、支撑臂摆动极限、弹簧在全行程内是否与侧板干涉，以及机轮最大上跳后与机身下表面的安全间隙。对于竞赛飞机而言，前起落架还要与转向舵机或拉杆联动，因此模型上部支座应预留舵机拉杆连接空间，使地面滑行时能够完成方向修正。整体结构以少零件、易加工、便于更换易损件为原则，适合作为航模设计、飞机机构教学和起落架原理验证的三维结构参考。
