四旋翼航拍无人机整机结构设计

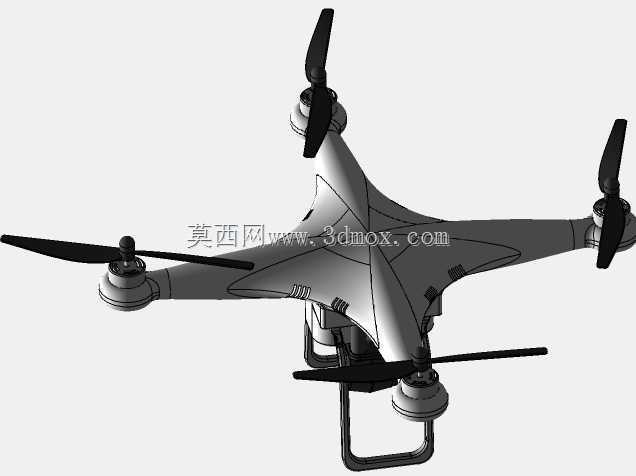

　　这套四旋翼飞行器的整机结构围绕低空航拍与巡检作业展开，机身采用十字形对称布局，四组动力臂从中心机体向四角延伸，旋翼旋转平面保持同一高度，相邻旋翼转向相反以抵消反扭矩，这种布置在保证升力冗余的同时，把整机重心严格控制在几何中心附近，悬停时姿态解算负担小，抗侧风能力也更稳定。实际作业中，这类机型多用于小范围地形测绘、电力线路巡视、农田长势监测以及影视航拍，对起降场地要求低，能够在狭窄院落、楼顶平台甚至山地缓坡完成垂直起降，不需要跑道配合。

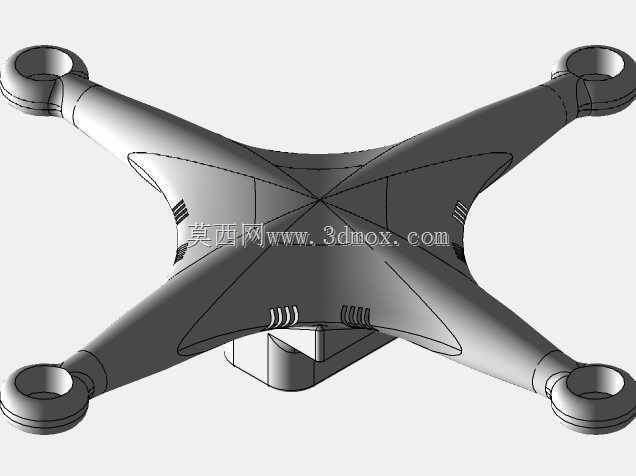

　　机体中部为核心承载舱，内部预留飞控板、电池、电调与图传模块的安装空间，舱体外形做了流线收腰处理，既减少前飞时的迎风阻力，也让四条机臂的受力路径直接汇聚到中心框架，避免悬臂根部出现应力集中。机臂与中心体的连接位置是整机载荷传递的关键，建模时此处按薄壁壳体加内部加强筋的方式处理，电机座通过螺栓固定在臂端，电机运转产生的振动经机臂传递到机身，加强筋的走向顺着拉力方向布置，能在控制重量的前提下提升抗弯刚度。

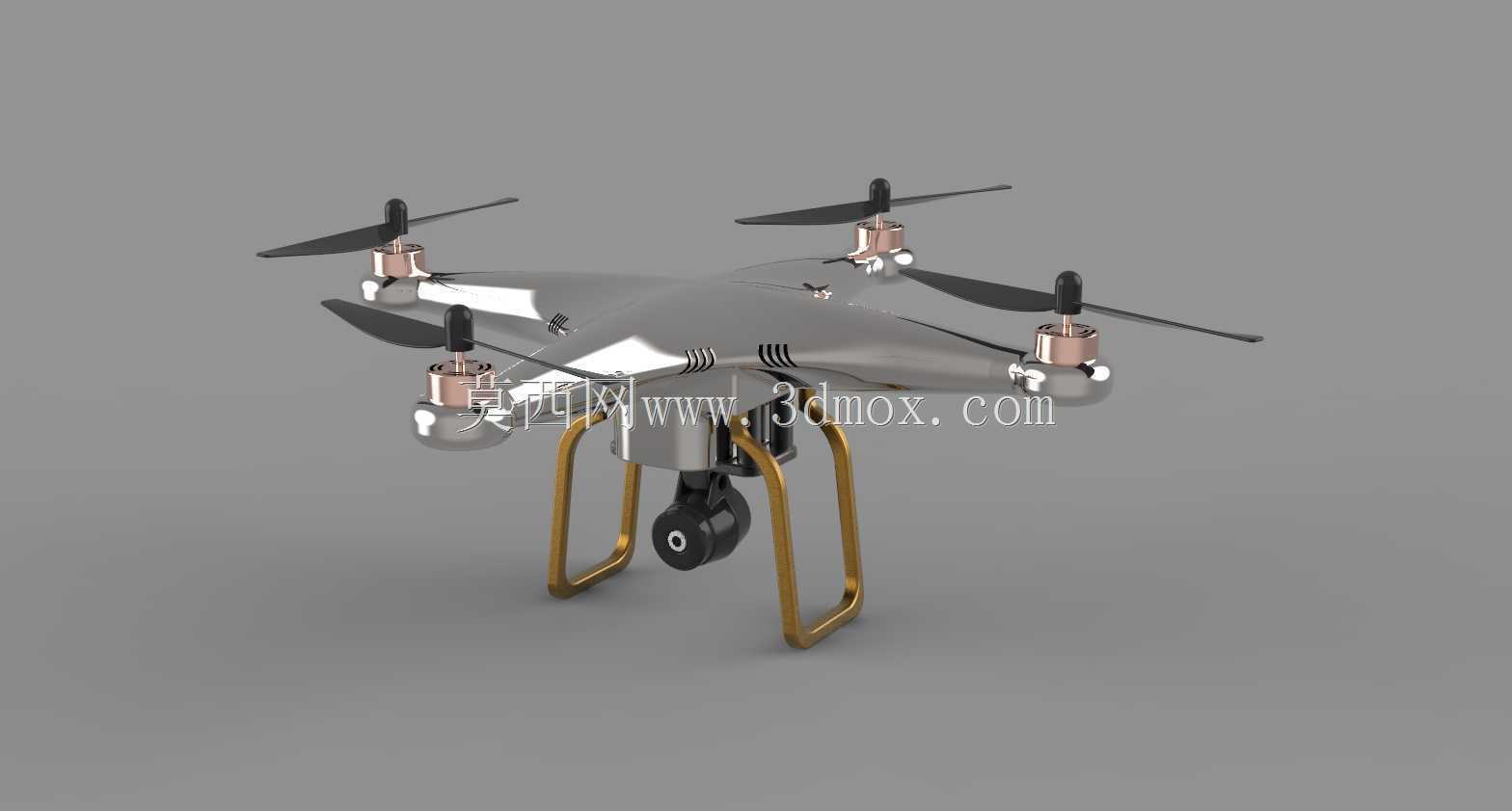

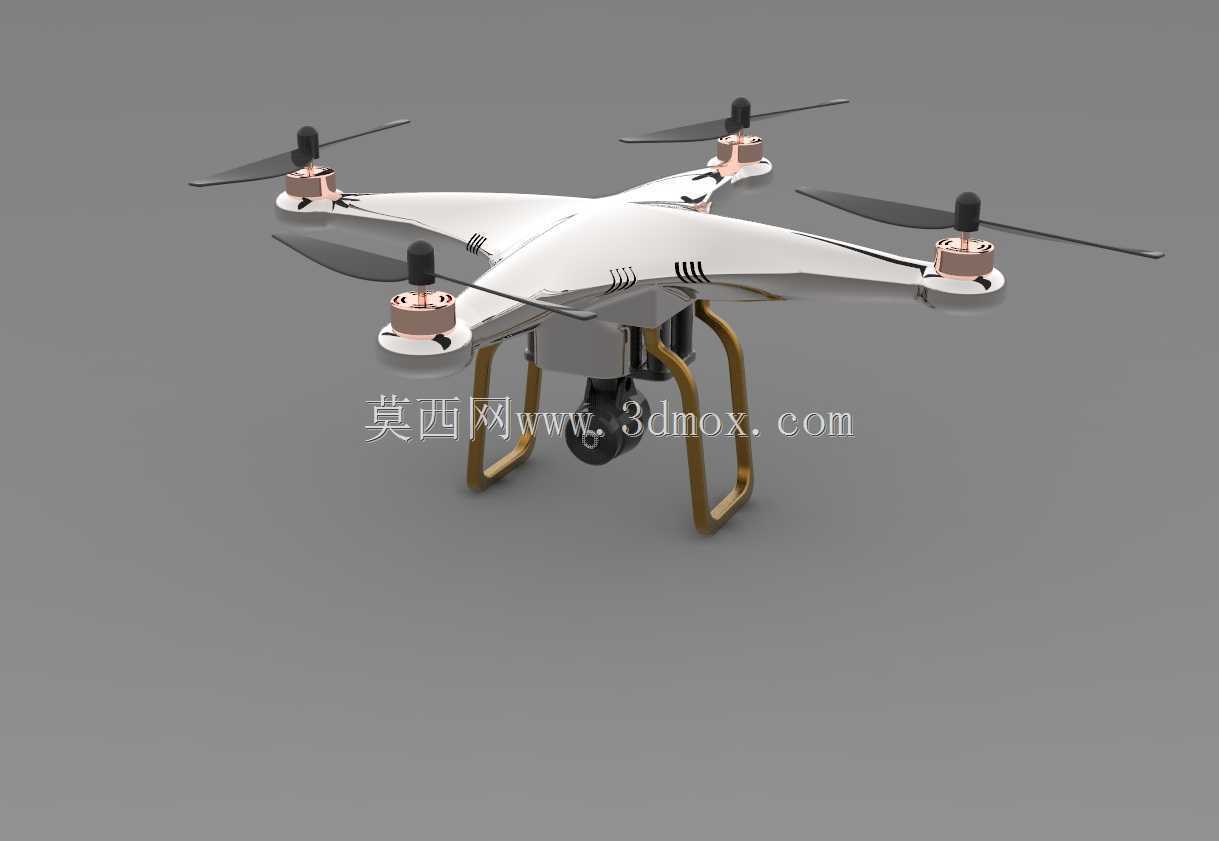

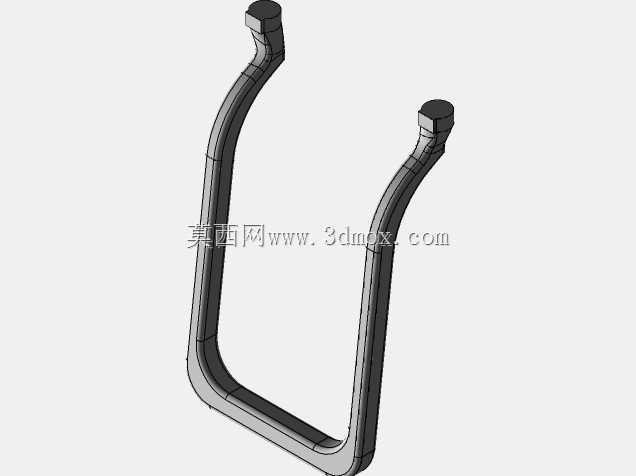

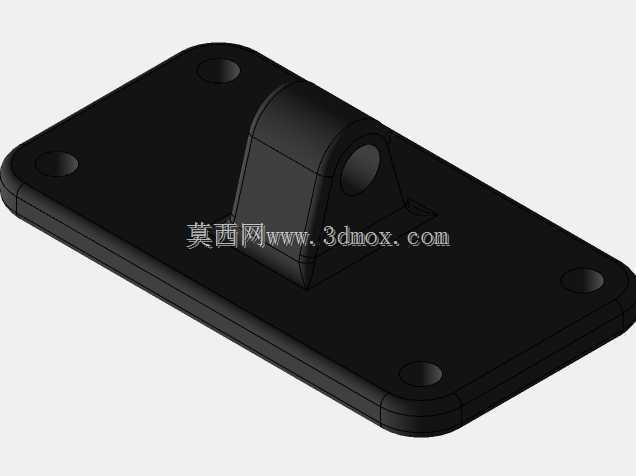

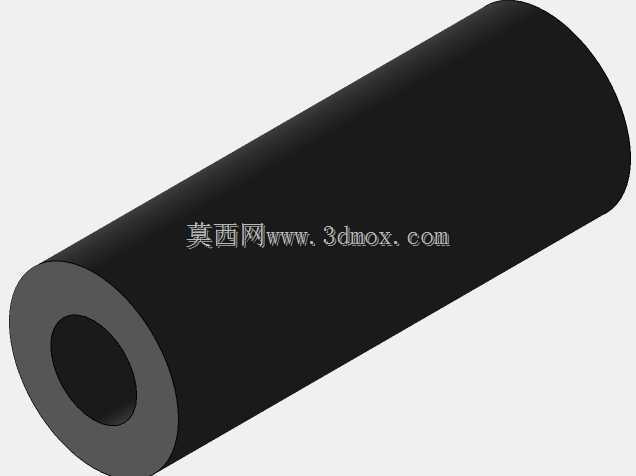

　　下方的金色支架为起落架，采用两根弯折成型的管状支腿跨接在机体腹部，支腿向外撇开形成较宽的支撑跨距，降落时整机不易侧翻。起落架的高度经过专门留出，腹部挂载的云台相机在支腿围成的空间内转动，镜头俯仰、横滚时不会与支腿或机身发生干涉，这一点在三维装配里需要反复核对运动包络。起落架与机身的连接点选在中心舱底部的强结构区，着陆冲击载荷直接传入主框架，而不是作用在薄蒙皮上。

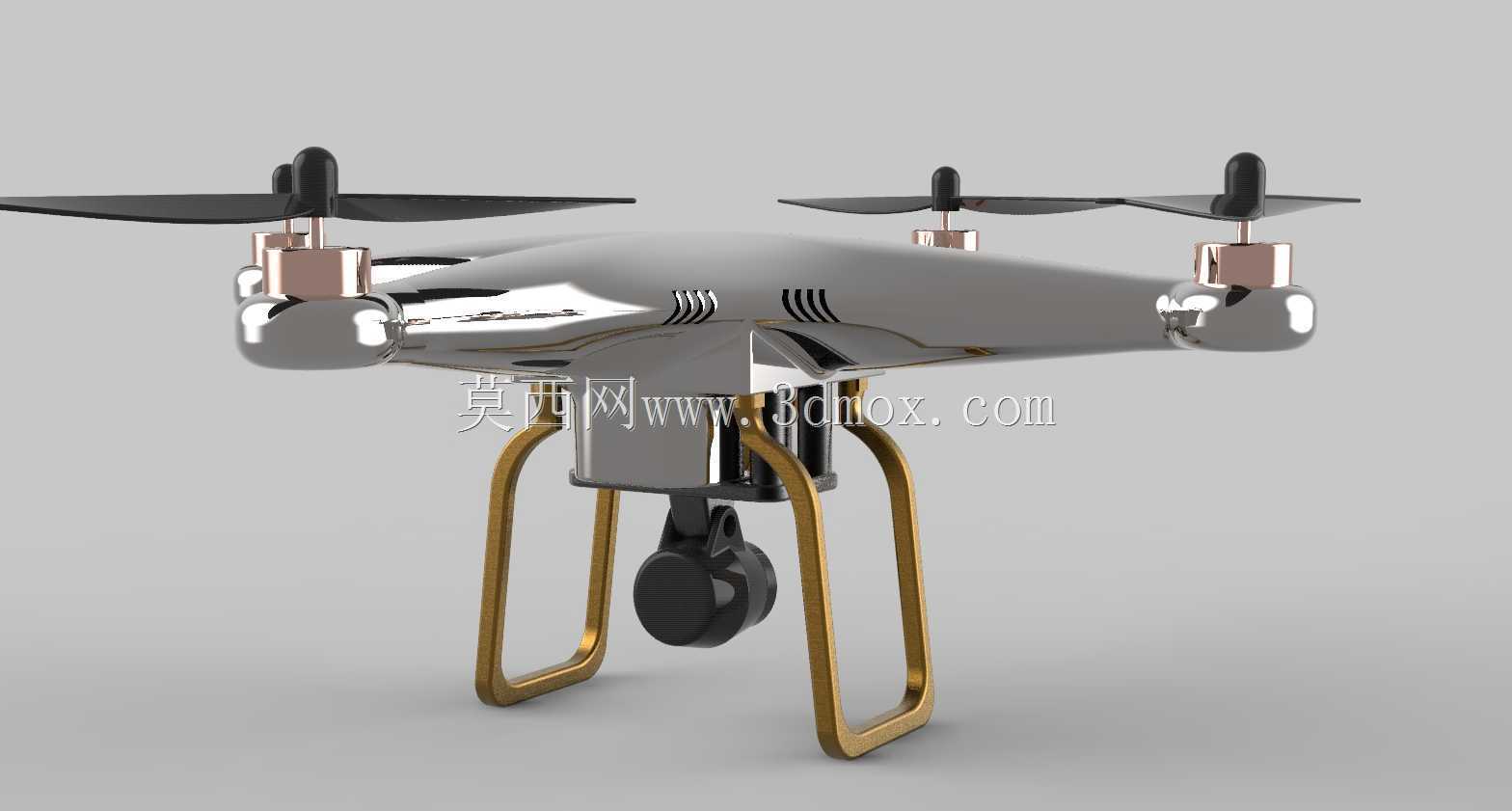

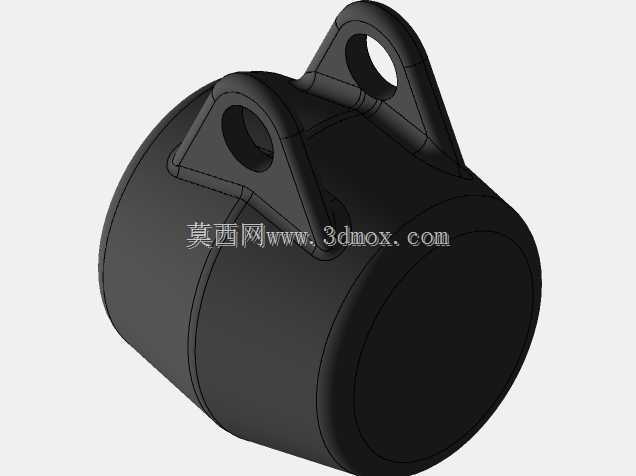

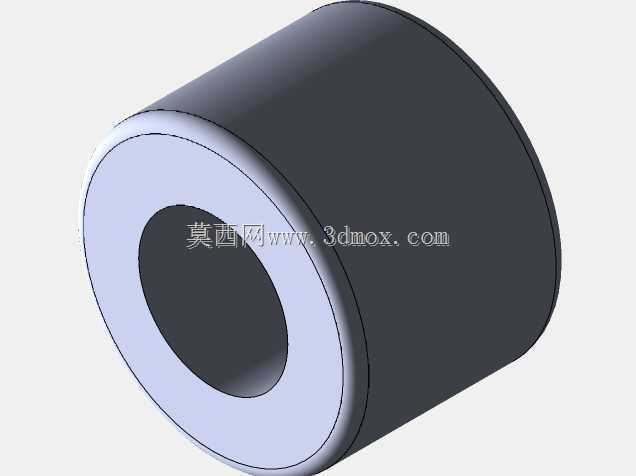

　　机腹挂载的两轴云台通过减震结构与机身相连，云台下方搭载球形相机舱，相机可在飞行中完成俯仰与偏航调整，减震球或减震垫隔离旋翼高频振动，保证成像画面平稳。云台的安装座设计成快拆形式，便于更换不同载荷，比如换成喊话器、小型投放装置或测绘相机，挂载接口统一后，同一架机身就能适配多种任务。

　　从外形尺寸与安装边界看，四旋翼的对角轴距决定了整机展开后的最大轮廓，旋翼桨尖之间留有安全间隙，相邻桨叶在任何挥舞状态下都不会相碰；机臂若设计为可折叠形式，折叠后轮廓大幅缩小，方便装入便携箱转运，折叠锁紧机构则要保证展开后无旷量。整机高度由起落架底面到旋翼桨毂顶部计算，收纳运输时还需考虑桨叶拆卸后的堆叠空间。电池舱布置在重心位置附近，更换电池不会明显改变配平，电池通过绑扎或滑轨固定，留出走线通道连接电调。

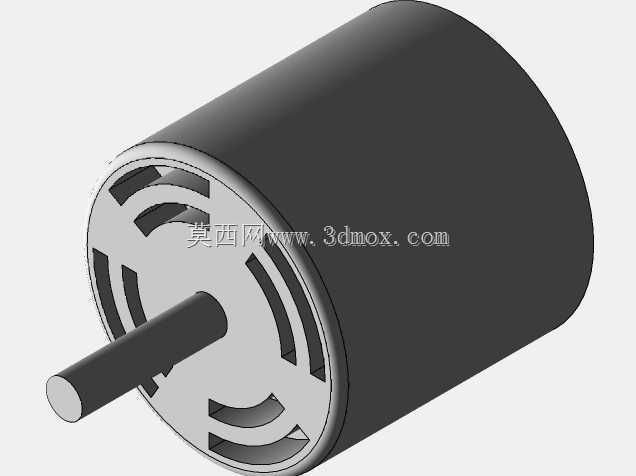

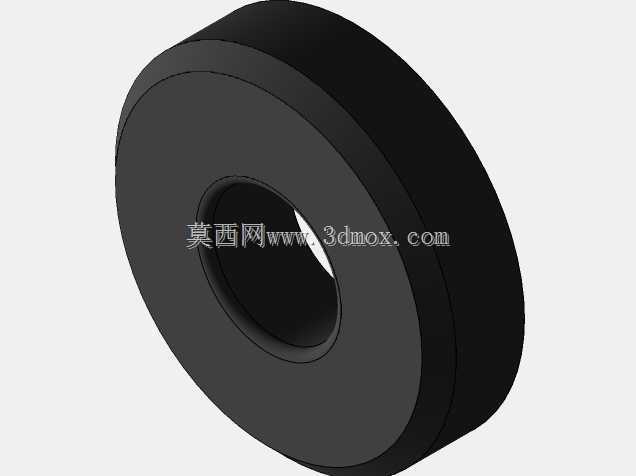

　　设计思路上，这类飞行器优先追求结构轻量与刚度的平衡：机身主体多用塑料或碳纤维薄壁件，壁厚在满足注塑工艺或铺层强度的前提下尽量减薄，非承力部位开孔减重，承力路径上则保留实体凸台用于螺栓连接。电机座、桨夹等受力金属件单独建模，与塑料臂体通过嵌件或螺钉组合。旋翼采用两叶螺旋桨，桨根通过桨垫与电机输出轴锁紧，桨距为固定桨距，靠电机转速变化控制升力，这种方案结构简单、维护方便，适合多旋翼的控制逻辑。

　　在建模与装配环节，需要把电机、电调、飞控、电池、云台、相机以及接收机等部件按实际尺寸占位，检查线缆弯曲半径和接插件插拔空间；机身外壳的分模面、卡扣和螺丝柱位置要符合注塑成型要求，拔模方向统一，避免出现倒扣无法脱模。起落架管的弯折半径、云台转动范围、桨叶旋转扫掠区都是干涉检查的重点。经过渲染的整机外观呈现金属银灰机身配金色起落架，表面分色清晰，既直观展示了成品视觉效果，也为后续工程出图、结构评审和外协加工提供了完整的数字样机依据。
