S1223翼型直前缘改后缘机翼结构设计

　　在低速小型固定翼飞行器、航模验证机以及短距起降实验平台的气动方案选型阶段，升力系数表现直接决定整机的起飞滑跑距离、低速操纵余量与载荷承载能力。本次完成的机翼三维结构，选用S1223高升力翼型作为基础翼型，该翼型本身在低雷诺数工况下具备优异的升阻比特性，常被应用于需要大载荷、低失速速度的小型飞行器设计中。建模过程中没有直接沿用标准翼型的完整轮廓，而是针对实际装配与飞行工况，对翼型后缘区域做了针对性的修改，同时保留翼型前缘的直线构型特征，既兼顾了气动性能的延续性，也简化了前缘蒙皮、前缘加强结构的加工与装配难度。

　　从实际使用场景来看，这类机翼结构可适配小型电动固定翼无人机、载人机超轻型验证机、高校气动教学实验平台以及航模竞赛机型。整机布置时，机翼需要通过翼根对接结构与机身主梁完成连接，安装边界需要提前在机身侧预留对应翼型高度的对接槽位，翼身结合处需保证翼面基准与机身水平基准的夹角符合设计安装角要求，安装角的偏差会直接改变整机巡航状态下的配平阻力，过大的偏差甚至会导致平尾配平余量不足，影响飞行安全。

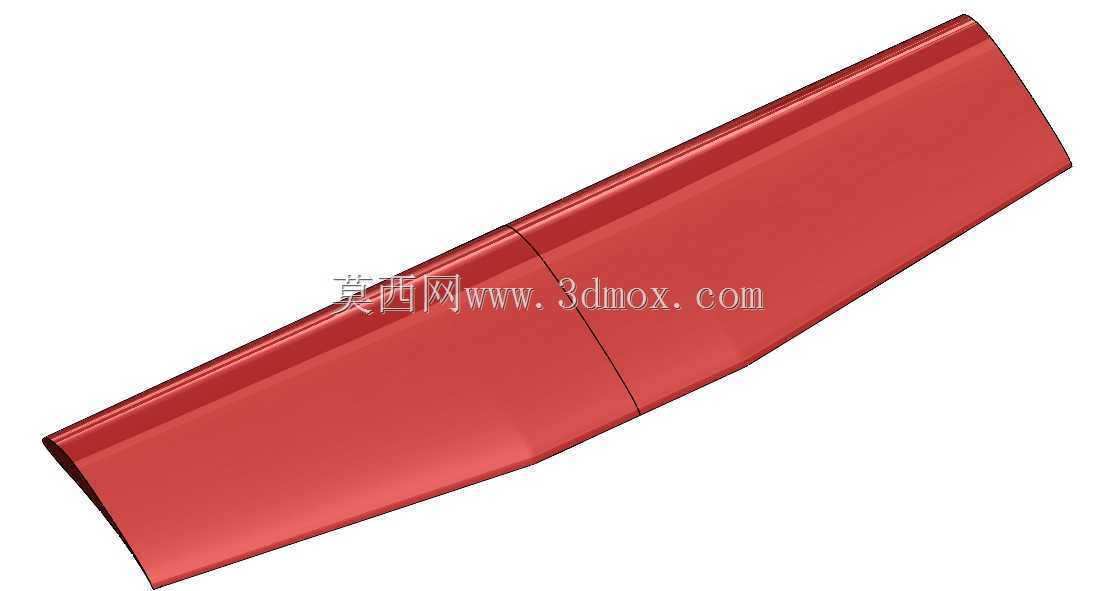

　　外形维度上，该机翼采用分段式展向布局，模型中可见清晰的展向分段对接面，这种分段设计一方面方便大尺寸机翼的运输与现场组装，另一方面也为机翼内部的翼梁、翼肋布置提供了装配工艺窗口。机翼沿展向设置合理的扭转梯度，避免翼尖先于翼根失速，保证失速工况下副翼仍具备足够的操纵权限。直前缘的设计让机翼前缘线沿展向保持平直，在制作蒙皮时可以采用等截面折弯工艺，相比曲线前缘能够大幅降低复合材料蒙皮的成型难度，减少模具加工成本。后缘修改部分主要针对常规S1223翼型后缘过薄、结构刚度不足的问题，适当加厚后缘区域的实体厚度，既可以容纳后缘舵面的铰链安装座、舵机摇臂的布置空间，也能避免低空飞行中异物撞击导致后缘变形、气动外形失效的问题。

　　结构设计思路上，建模阶段优先保证气动外形的连续性，翼型坐标点沿展向放样时严格控制各截面的对齐基准，避免出现面的褶皱或者曲率突变。机翼内部可根据载荷分布布置主翼梁与后辅梁，主翼梁承受机翼大部分的弯曲弯矩，后辅梁主要支撑舵面铰链与蒙皮后缘，翼肋按照等间距布置，既维持翼型截面的外形精度，也为蒙皮提供均匀的支撑点，防止飞行过程中蒙皮发生鼓胀或者凹陷。燃油箱或者电池舱的布置区间需要在翼肋建模时提前预留空位，保证整机重心落在机翼气动焦点的合理范围内。

　　安装边界方面，机翼与机身的对接端面需要匹配机身侧的对接法兰尺寸，连接孔位需与机身主梁的加强筋位置对齐，避免连接载荷直接作用在蒙皮薄结构上。机翼下方若需要预留起落架安装接头、外挂载荷挂点，需在对应位置的翼肋与翼梁上做局部加强，防止集中载荷导致结构局部破坏。副翼的偏转行程边界需要在建模时提前做运动干涉检查，保证舵面最大上下偏角范围内不会与机翼固定段发生碰撞，舵机拉杆的布置路径也要避开翼内的线缆、燃油管路通道。

　　从气动特性角度，修改后的后缘构型没有大幅破坏原S1223翼型的压力分布特征，上翼面的吸力峰位置仍保持在合理区间，低速大迎角下的气流分离能够得到有效控制，配合直前缘的构型，整机在低速进场阶段可以获得足够的升力储备，降低进场速度，缩短着陆滑跑距离。对于教学场景，该模型也可作为气动外形演示、翼型结构测绘、装配工艺模拟的载体，帮助设计人员直观理解高升力翼型的结构实现方式与装机匹配要点。
