固体燃料火箭收敛扩张喷管结构

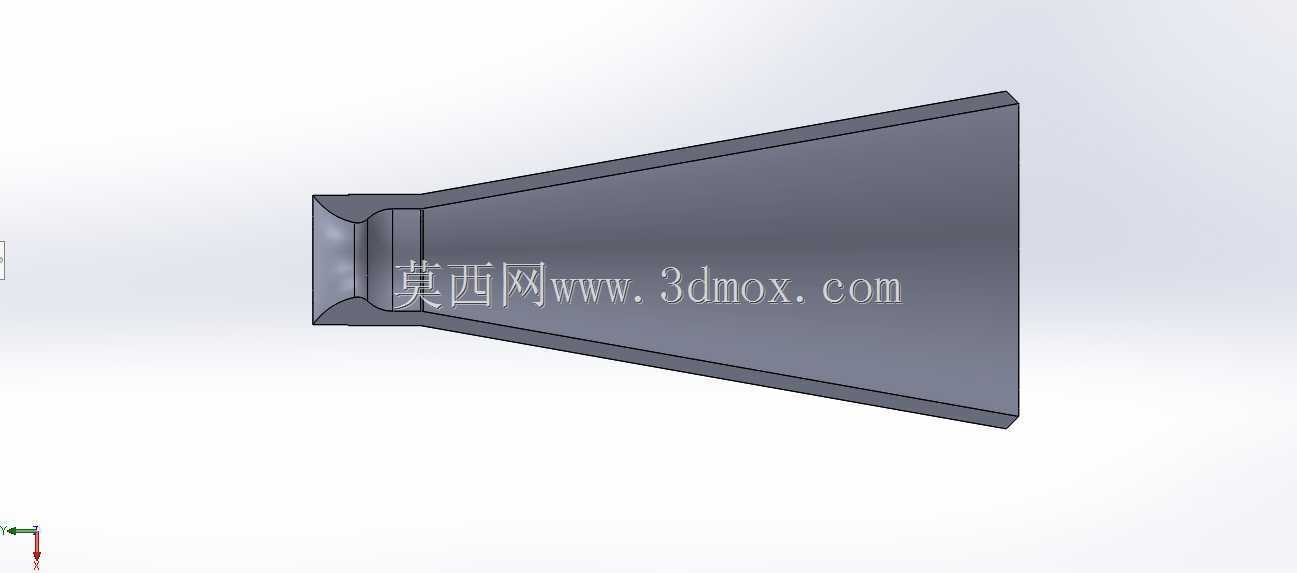

　　该喷管结构面向小型固体推进动力装置的排气与推力转换环节，核心作用是把燃烧室内高温高压燃气的压力势能、热能转化为定向高速射流的动能，为试验类小型火箭提供轴向推力。整体采用收敛—扩张的拉瓦尔型流道构型，上部为与燃烧室对接的圆柱安装段，下段为向外延展的锥形扩张段，轮廓过渡连续，没有突兀的截面突变，可降低燃气在壁面附近的流动分离风险。

　　从实际使用场景看，这类结构多用于小型固体火箭原理验证、教学试验与业余推进系统装配，安装位置处于燃烧室尾端，是决定推力效率与工作稳定性的关键零件。上游圆柱段承担定位与密封功能，装配时需与燃烧室壳体同轴配合，配合面要控制圆度与轴向贴合度，避免高温燃气从接合缝隙窜出；扩张段则承担超声速气流膨胀任务，喷管出口直径明显大于喉部，扩张锥角选取偏向平缓区间，兼顾气流膨胀效率与整体长度控制。

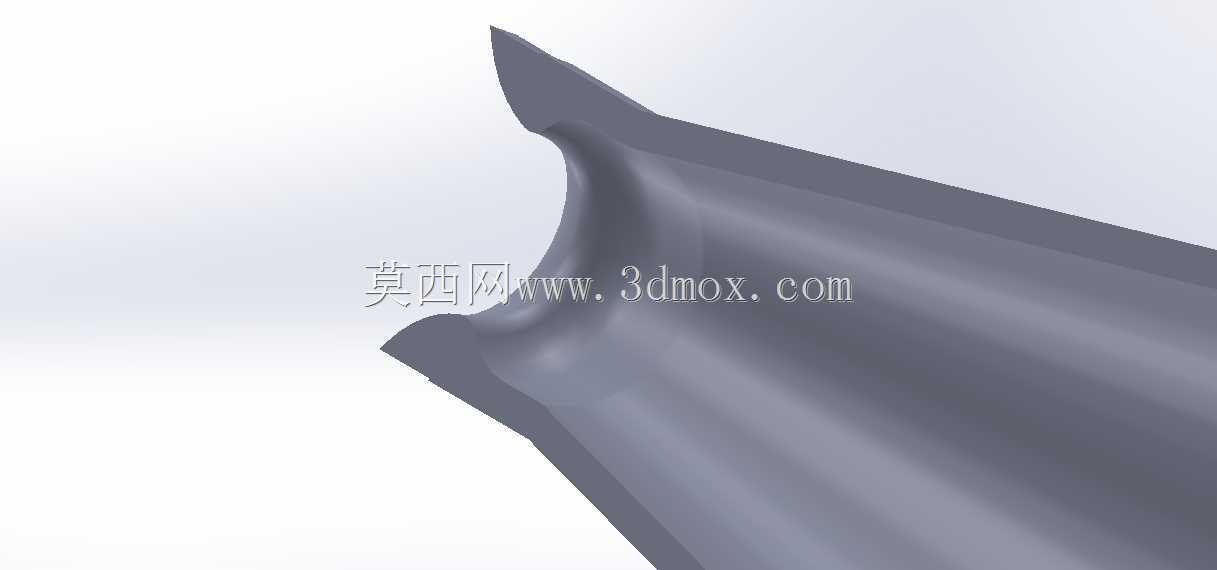

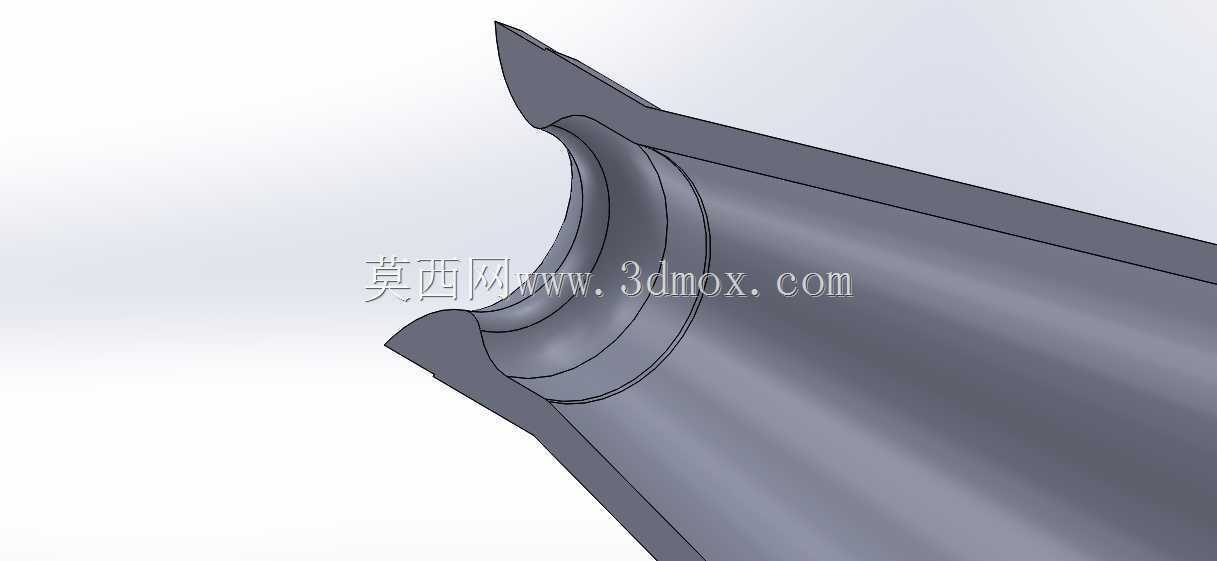

　　结构设计上，喷管喉部是全件热负荷最高的区域，燃气经过喉部时流速达到声速，温度与冲刷强度集中，建模时喉部圆角与壁厚需要重点校核，既不能因壁厚过大增加无效死重，也不能因壁厚不足导致烧蚀穿透。外壁采用连续锥面形态，既顺应内部流道的扩张趋势，也便于加工与外观检查；上端设置的环形台阶可作为轴向限位面，装配时抵靠燃烧室端面，配合密封垫或耐高温粘接层实现封严。

　　安装边界方面，上部圆柱外径构成主要径向装配约束，需与燃烧室内孔或连接套形成间隙配合，保证同轴度；总高度方向需预留燃烧室尾部连接长度，喷管入口不得伸入燃烧室过多，以免干扰药柱燃烧面；出口端面为自由排气面，周边要保留足够径向空间，不能与尾翼、机架或发射导向件发生干涉，扩张段外壁与相邻结构之间应留出热防护间隙，防止高温壁面烘烤周边非金属件。

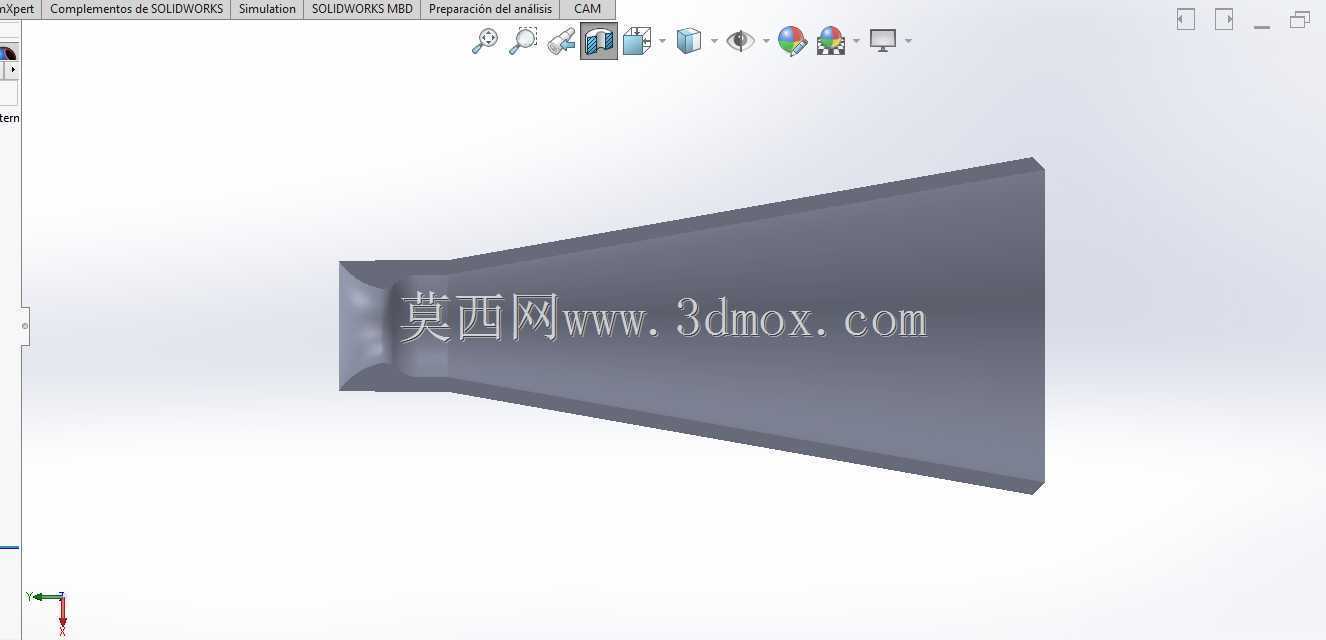

　　建模过程中，回转体特征适合通过草图旋转生成，先绘制内壁收敛段、喉部圆弧、扩张段以及外壁轮廓，再一次性旋转成型，上端环槽与台阶可通过附加回转切除完成。结构工程师在复用该模型时，应结合药柱燃速、工作压强与预期推力重新核算喉部面积、扩张比和出口直径，不能直接按现有比例投入热试；若用于真实点火工况，材料需优先考虑耐高温、抗烧蚀特性，并在壁厚、密封和热防护方面做进一步强化。该三维结构清晰表达了小型固体火箭喷管的典型外形与装配关系，可作为推进系统尾部结构设计、流道分析和装配干涉检查的基础参考。
